第十八章 电功率
第2节　电功率　
第2课时 额定功率和实际功率
达标巩固
第2课时　额定功率和实际功率
一、选择题
1.关于额定功率和实际功率，下列说法正确的是（　　）
A.额定功率跟用电器工作时的电压有关
B.额定功率跟用电器的额定电压无关
C.实际功率跟用电器工作时的电压有关
D.实际功率跟用电器工作时的电压无关
C
第2课时　额定功率和实际功率

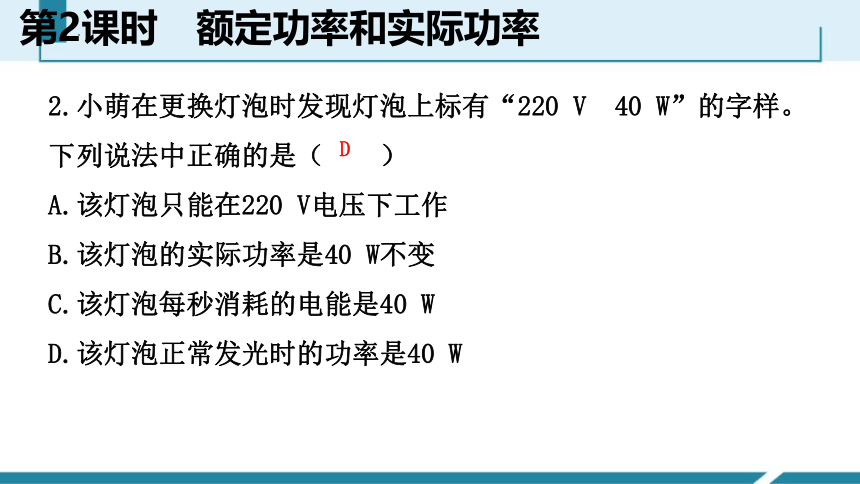

2.小萌在更换灯泡时发现灯泡上标有“220 V　40 W”的字样。下列说法中正确的是（　　）
A.该灯泡只能在220 V电压下工作
B.该灯泡的实际功率是40 W不变
C.该灯泡每秒消耗的电能是40 W
D.该灯泡正常发光时的功率是40 W
D
第2课时　额定功率和实际功率

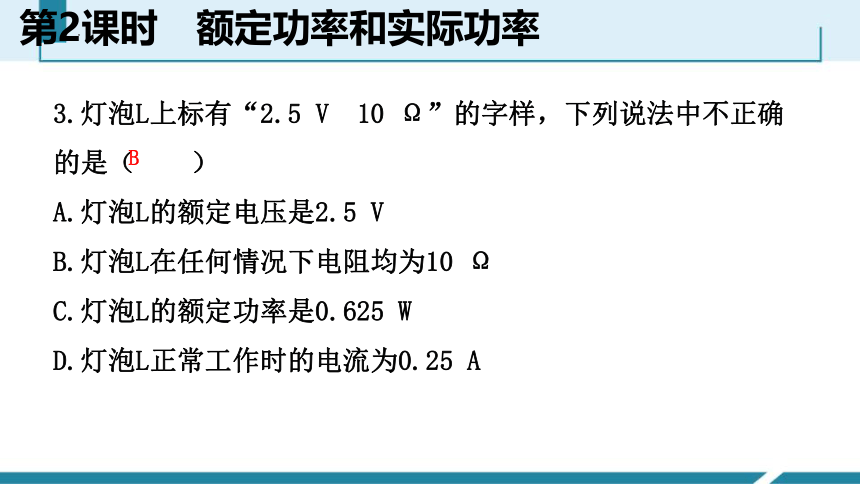

3.灯泡L上标有“2.5 V　10 Ω”的字样，下列说法中不正确的是（　　）
A.灯泡L的额定电压是2.5 V
B.灯泡L在任何情况下电阻均为10 Ω
C.灯泡L的额定功率是0.625 W
D.灯泡L正常工作时的电流为0.25 A
B
第2课时　额定功率和实际功率
4.小林做作业时，电灯突然变暗，其原因可能是（　　）
A.电灯的实际电压变大
B.电灯的额定电压变小
C.电灯的实际功率变小
D.电灯的额定功率变小
C
第2课时　额定功率和实际功率

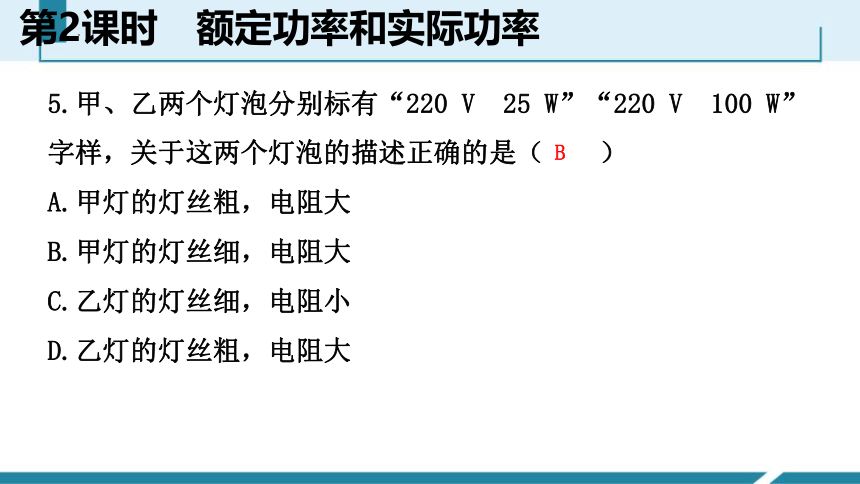

5.甲、乙两个灯泡分别标有“220 V　25 W”“220 V 100 W”字样，关于这两个灯泡的描述正确的是（　　）
A.甲灯的灯丝粗，电阻大
B.甲灯的灯丝细，电阻大
C.乙灯的灯丝细，电阻小
D.乙灯的灯丝粗，电阻大
B
第2课时　额定功率和实际功率

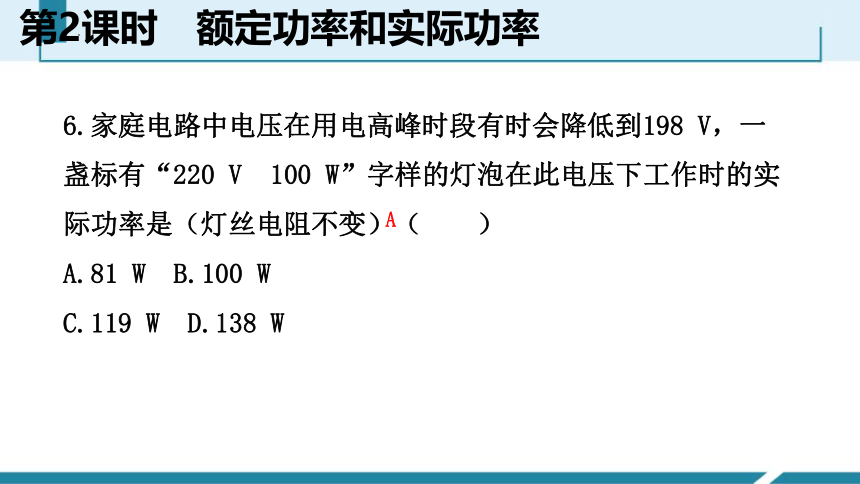

6.家庭电路中电压在用电高峰时段有时会降低到198 V，一盏标有“220 V　100 W”字样的灯泡在此电压下工作时的实际功率是（灯丝电阻不变）（　　）
A.81 W B.100 W
C.119 W D.138 W
A
第2课时　额定功率和实际功率

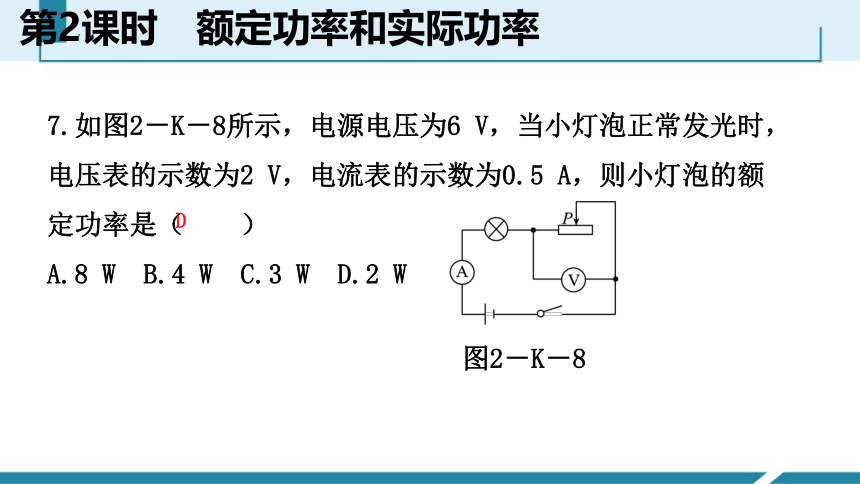

7.如图2－K－8所示，电源电压为6 V，当小灯泡正常发光时，电压表的示数为2 V，电流表的示数为0.5 A，则小灯泡的额定功率是（　　）
A.8 W B.4 W C.3 W D.2 W
图2－K－8
D
第2课时　额定功率和实际功率

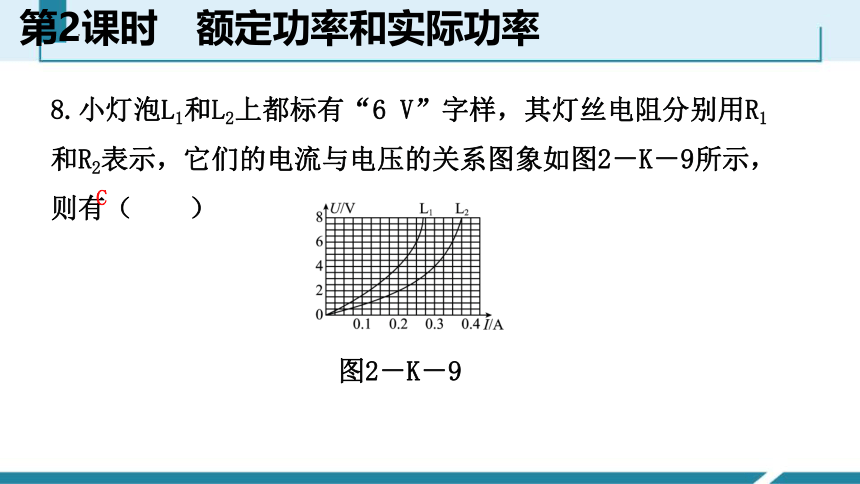

8.小灯泡L1和L2上都标有“6 V”字样，其灯丝电阻分别用R1和R2表示，它们的电流与电压的关系图象如图2－K－9所示，则有（　　）
图2－K－9
C
第2课时　额定功率和实际功率
A.L1的额定功率为2.4 W
B.L2的阻值R2为12 Ω
C.若L1和L2并联在4 V的电路中工作，则小灯泡L2的实际功率是1.2 W
D.当L1和L2串联时，若通过的电流为0.2 A，则L1和L2两端的电压为4 V
二、填空题
第2课时　额定功率和实际功率
9.一只标有“6 V　3 W”字样的小灯泡，“6 V”表示的是小灯泡的________，“3 W”表示的是小灯泡的________。正常工作时小灯泡的电阻是________Ω，通过小灯泡的电流是________A。当小灯泡两端的电压为3 V时，它的实际功率是________W。（设灯丝电阻不变）
额定电压
额定功率
12
0.5
0.75
第2课时　额定功率和实际功率
10.通过一只标有“6 V　6 W”字样小灯泡的电流随两端电压变化的关系如图2－K－10所示，若把这样的两只灯泡串联起来接在6 V的电源两端，则电路的总功率为________W。
图2－K－10
4.8
第2课时　额定功率和实际功率
11.现有两个灯泡L1、L2，分别标有“10 V　10 W”和“9 V　5.4 W”的字样。当将它们串联使用时，电路两端允许加的最大电压是________V；电路的最大功率是________W。（灯丝电阻不变）
12.灯泡L1、L2分别标有“4 V　4 W”和“3 V　3 W”的字样，将它们并联起来使用，干路中允许通过的最大电流为________A，此时L1的电功率为________W。（灯丝电阻不变）
15
9
1.75
2.25
三、计算题
第2课时　额定功率和实际功率
13.如图2－K－11所示，灯L标有“6 V　3 W”字样，电源电压为9 V且保持不变，闭合开关S，灯L正常发光。求：
（1）电阻R的阻值。
（2）灯泡正常发光时电阻R的电功率。
图2－K－11
第2课时　额定功率和实际功率
第2课时　额定功率和实际功率
14.如图2－K－12所示，小灯泡L上标有“6 V　3 W”字样，闭合开关S，小灯泡正常发光，电流表示数为2 A。求：
（1）小灯泡正常发光时的电流。
（2）电阻R的电功率。
图2－K－12
第2课时　额定功率和实际功率
第2课时　额定功率和实际功率
15.如图2－K－13所示，小灯泡L标有“2.5 V　1.5 W”的字样，电源电压为6 V且保持不变，R2为定值电阻。
（1）开关S、S1、S2都闭合时，R2的电功
率为3 W，求R2的阻值。
（2）闭合S，断开S1、S2，移动滑动变阻
器的滑片P使小灯泡正常发光，求此时滑动
变阻器接入电路的电阻值。（计算结果保留整数）
图2－K－13
第2课时　额定功率和实际功率
第2课时　额定功率和实际功率
16.2017·邵阳 孝顺的芳芳为了让奶奶在冬天方便取暖，她用自己的零用钱为老人家买了一个烤火用的电热箱，电热箱的规格如下表。求：
图2－K－14
额定电压/V 220
额定功率/W 440
频率/Hz 50
第2课时　额定功率和实际功率
（1）电热箱内发热丝的电阻。
（2）正常工作0.5 h，电热箱消耗的电能。
（3）一天，芳芳断开家中其他用电器，只接通电热箱，发现家中如图2－K－14所示的电能表转盘在5 min内转了100转，则电热箱的实际功率是多少。
第2课时　额定功率和实际功率
