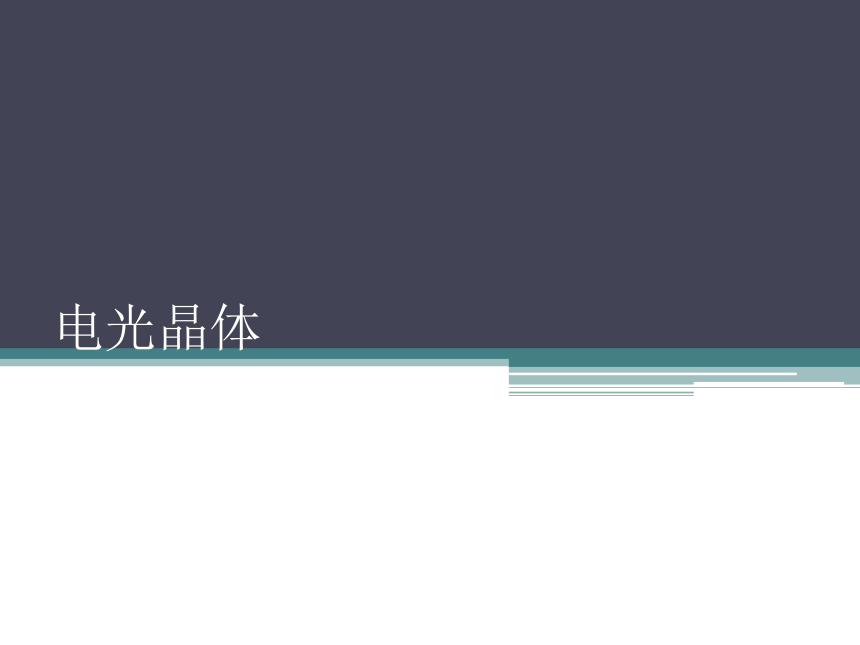

电光晶体
电光晶体
2.1电光调制器
电光强度调制器
电光相位调制器
2.2电光开关
2.3电光偏转
数字偏转器
连续偏转器

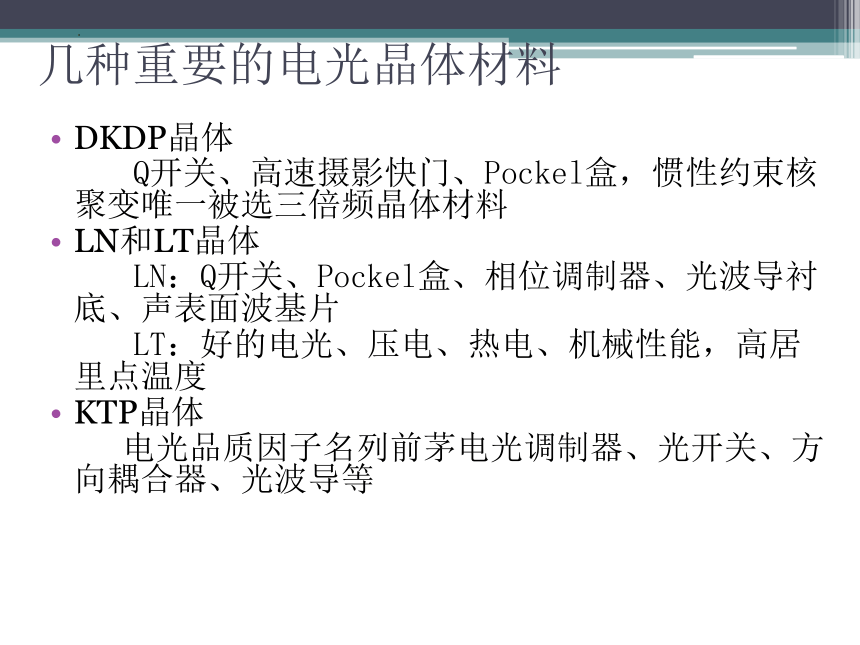

几种重要的电光晶体材料
DKDP晶体
Q开关、高速摄影快门、Pockel盒,惯性约束核聚变唯一被选三倍频晶体材料
LN和LT晶体
LN:Q开关、Pockel盒、相位调制器、光波导衬底、声表面波基片
LT:好的电光、压电、热电、机械性能,高居里点温度
KTP晶体
电光品质因子名列前茅电光调制器、光开关、方向耦合器、光波导等

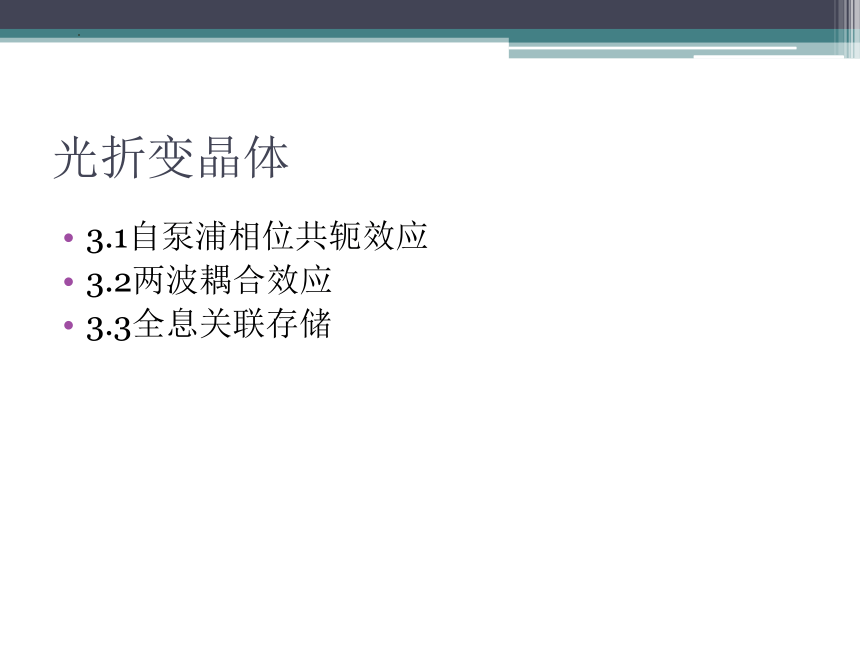

光折变晶体
3.1自泵浦相位共轭效应
3.2两波耦合效应
3.3全息关联存储

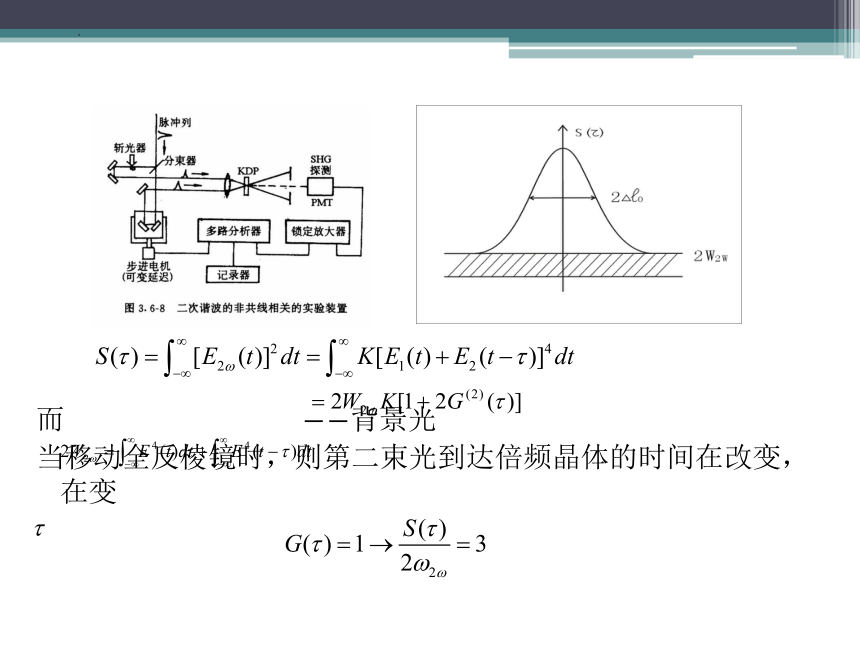

而 ――背景光
当移动全反棱镜时,则第二束光到达倍频晶体的时间在改变,在变
在 之间变化时, 在1~3之间变化。
因此移动全反棱镜I2,则输出的倍频光不同,把输出送到函数记
录仪中,同时测出 ,通过多点测量可以大致确定I(t)的形状
和脉宽,因此把对时间的测量转变成对长度 的测量。
-脉宽 , -波形函数与 同
特点:测量的精度高,分辨力高,处理数据方便,结构复杂并需逐点测量。
上述的倍频即第一类角度相位匹配(共线)存在背景光造成测量误差。
如果采用①第二类共线匹配 o+e→e这时无背景光
②非共线匹配第Ⅰ类可以实现无背景光,只要改变入射两光相交的角度,即可对多种波长进行测试。
几种典型的锁模激光器
掺钛蓝宝石自锁模激光器
半导体锁模激光器
增益开关
主动锁模
增益开关结构示意图
主动锁模半导体激光器结构示意图
掺铒光纤锁模激光器
主动锁模
被动锁模
掺铒光纤主动锁模激光器示意图
本章主要讲了三个问题
一.锁模的原理
纵模锁定:当相邻两个纵模的相位固定即 常数,各模相干,总光波场振幅受到调制
输出特性:①脉冲间隔 固定的脉冲序列。相当于腔内只有 一个脉冲在振荡。
② 2N+1↑ ↑ 小
③ 2N+1大 大
④锁模的结果使各模不再独立,发生功率耦合。
二.锁模方法
主动锁模
AM调制:
腔内加一振幅调制器,结果使腔内的损耗周期性变化 ,
损耗最小时通过调制器的光波才能保存下来。
增益大先振荡,振幅受到调制(时间域)
调制的结果激发边频 , 开始振荡,受到调制,激发新的边频,直到所有的模式被耦合。
FM调制:
利用电光相位调制器,在晶体上加调制信号,使晶体的折射率
变化,这样相当于改变了谐振腔的光学长度,位相变-频率
变,但不同时刻频率变化不同,相位调制器相当于-移频器,
调制器的频率
被动锁模:在腔中加染料(上能级寿命< )
涨落理论: ①线性放大阶段 染料 增益未饱和 -频谱宽-窄
②非线性吸收 强脉冲使染料饱和
③非线性放大
锁模激光器的设计
1.标准具效应。 2.调制器的位置和尺寸。3.失谐
脉宽的测量
1.直接测量-条纹照相机
2.相关测量-- 强度相关测量(二阶相关函数)
①双光子荧光法 ②二次谐波法
