(共25张PPT)
第2课时 杠杆的分类及应用
教科版·八年级物理下册
新课导入
生产、生活中常见的杠杆
推进新课

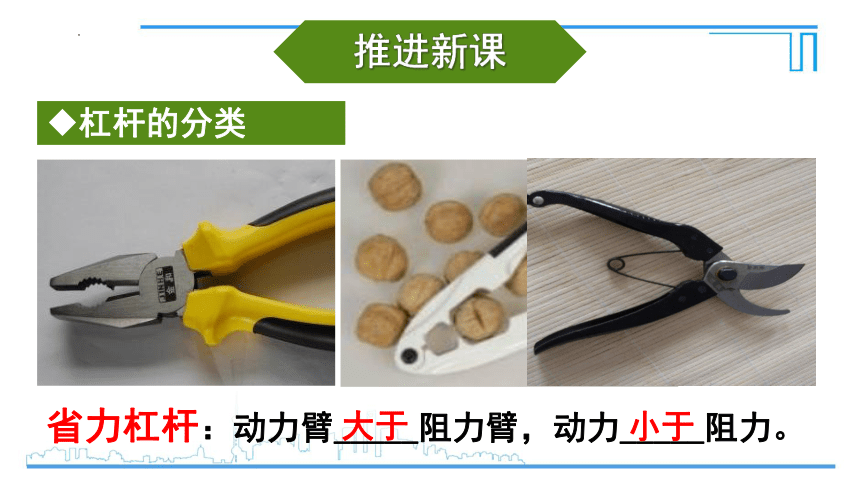

杠杆的分类
省力杠杆:动力臂_____阻力臂,动力_____阻力。
大于
小于
我们在使用省力杠杆时,得到了省力的利益,同时我们又付出了怎样的代价呢?
O
F1
F2
L2
L1
L1
L2
F2
F1
>
<
特点:省力但费距离
用较小的动力就可以克服较大的阻力。

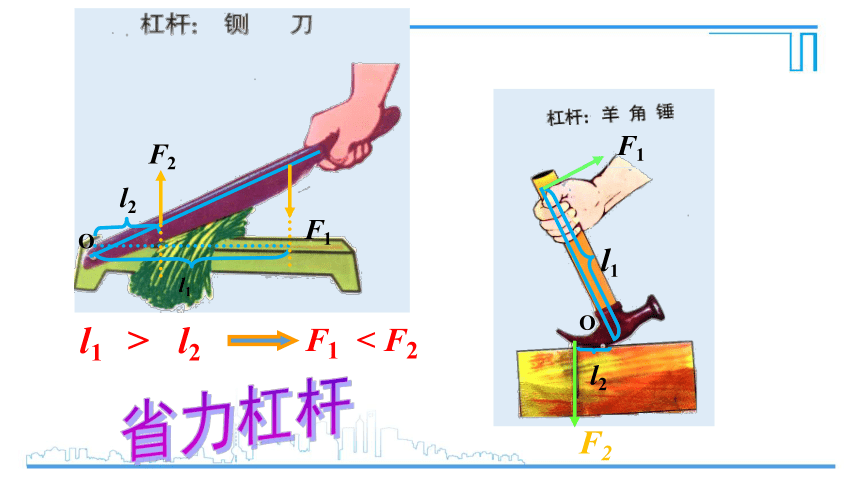

l1
l2
F1
F2
O
l1
F2
l2
O
F1
l1 > l2
F1 < F2
省力杠杆

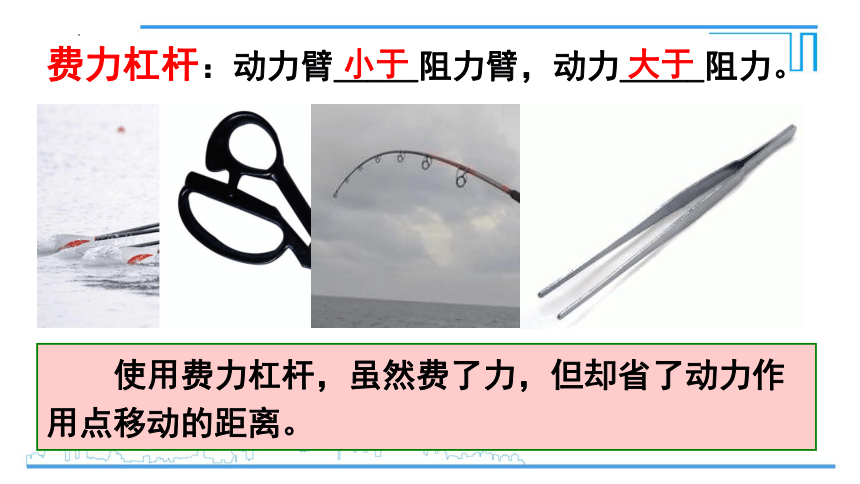

费力杠杆:动力臂_____阻力臂,动力_____阻力。
小于
大于
使用费力杠杆,虽然费了力,但却省了动力作用点移动的距离。
O
F2
F1
L1
L2
L1
L2
F2
F1
<
>

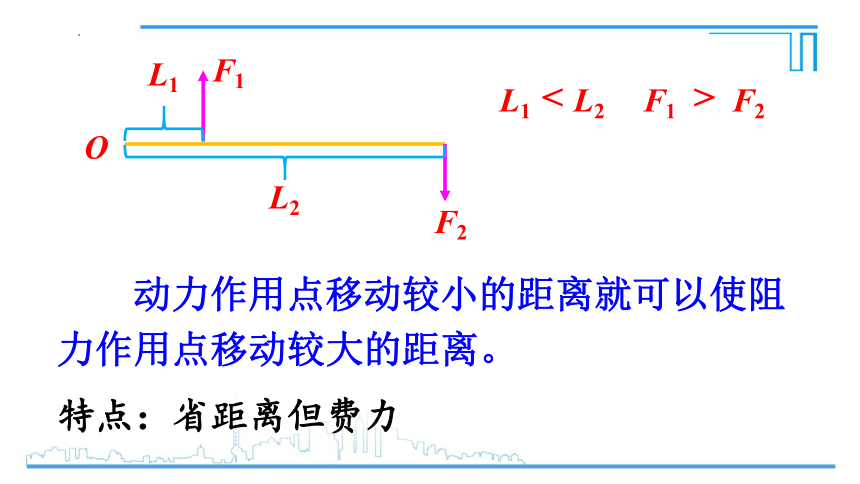

特点:省距离但费力
动力作用点移动较小的距离就可以使阻力作用点移动较大的距离。
F2
F1
动力臂L1
阻力臂L2
O
由 F1l1=F2l2
因为l1 < l2
所以F1 > F2
这是费力杠杆
费力杠杆
使用费力杠杆的目的是什么?
省距离
等臂杠杆:动力臂等于阻力臂,平衡时动力_____阻力,这样的杠杆既不省力也不费力。
等于
O
F1
F2
L2
L1
L1
L2
F2
F1
=
=
特点:既不省力又不省距离
杠杆类型 杠杆特点 杠杆优点 杠杆缺点 应用
省力杠杆
费力杠杆
等臂杠杆
归纳
L1 > L2
F1 < F2
(动力<阻力)
省力
费距离
省距离
费力
既不省力也不省距离
L1 < L2
F1 > F2
(动力>阻力)
L1 = L2
F1 = F2
(动力=阻力)
哪些是省力杠杆,哪些是费力杠杆 并说明原因.
使用时哪把最省力?
哪把最费力?
交流讨论 研究杆秤
如图所示的杆秤曾是我国应用最广泛的称重工具,它是一种典型的杠杆。试分析它的工作原理,并比较它和天平的优缺点。
古代捣谷的舂和用来在井上汲水的桔槔
随堂练习
1.下列工具在正常使用中,属于费力杠杆的是( )
A.启瓶器
B.切纸铡刀
C.食品夹
D.羊角锤
C
2. 如图所示,分别沿力F1、F2、F3的方向用力,使杠杆平衡,关于三个力的大小,下列说法正确的是( )
A.沿F1方向的力最小
B.沿F2方向的力最小
C.沿F3方向的力最小
D.三个力的大小相等
F3
F1
F2
O
L1
L3
L2
B
3. 人体内也存在杠杆.当人踮脚时是靠腓肠肌收缩,骨骼和腓肠肌状况如图所示,若某人重为500N且AO=2BO,则双脚同时踮起时,两只脚的腓肠肌的作用力是_______N.
125
解析:本题考查人体结构中的杠杆,人踮脚时,重力位于力与支点O之间,小腿的腓肠肌是提起人体重的力,足的大部分形成杠杆,跖趾关节起支点的作用.本题的杠杆可简化为下图所示.
由于人是双脚同时踮起,则每只脚需要承担250N的重力,由于AO=2BO,由杠杆平衡条件可得:
4.一根轻质扁担长 1.8 m,前后两端分别挂上重600N和200N的货物,问:人肩应挑在离前端多远处才能使扁担平衡?
分析:人肩挑处是扁担的支点O,前后两货物的重分别为动力和阻力,要求的肩处离前端的距离是动力臂。
F1=G1=600N
F2 = G2=200N
O
l1
l2
l=1.8m
已知:l =1.8m ,F=600N,F2=200N ,求:l1=
解:根据 l1+l2= 1.8m 得出
    l2 = 1.8m-l1-----(1)
根据杠杆的平衡条件:
    F1l1 = F2l2 -----(2)
    将(1)代入(2)得
    600N × l1 = 200N × (1.8m-l1)
解之得:l1 = 0.45m
答:人肩应挑在离前端0.45m处才能使扁担平衡。
课堂小结
谈谈你在这节课中,有什么收获?
课后作业
完成练习册本课时的习题.
