(共14张PPT)
凸透镜成像规律冲刺
2023中考物理冲刺

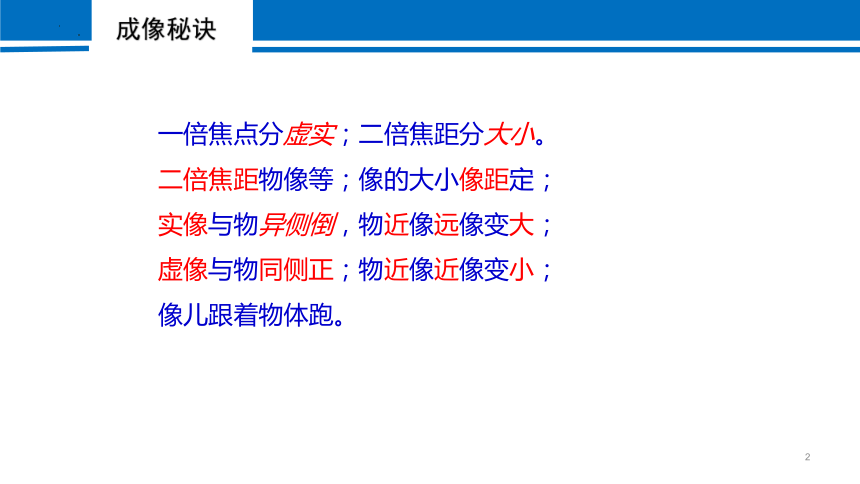

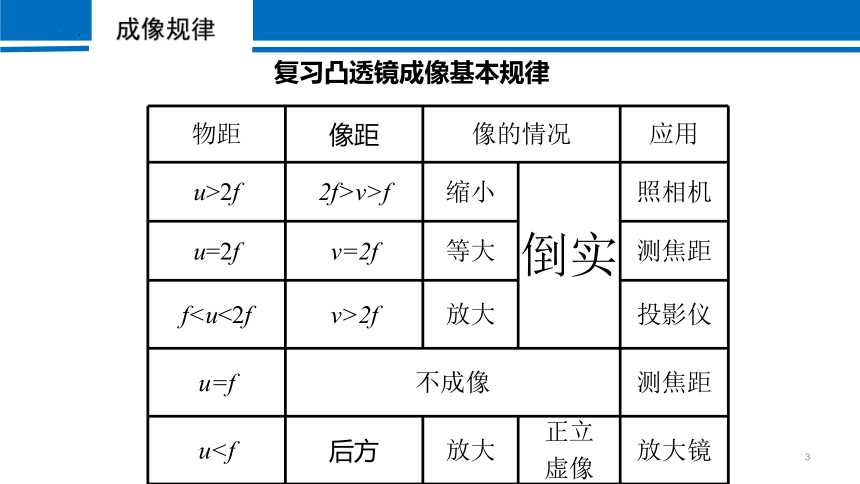

成像秘诀一倍焦点分虚实；二倍焦距分大小。二倍焦距物像等；像的大小像距定；实像与物异侧倒，物近像远像变大；虚像与物同侧正；物近像近像变小；像儿跟着物体跑。成像规律物距像距像的情况应用u>2f2f>v>f缩小倒实照相机u=2fv=2f等大测焦距f<u<2fv>2f放大投影仪u=f不成像测焦距u<f后方放大正立虚像放大镜复习凸透镜成像基本规律实验记录

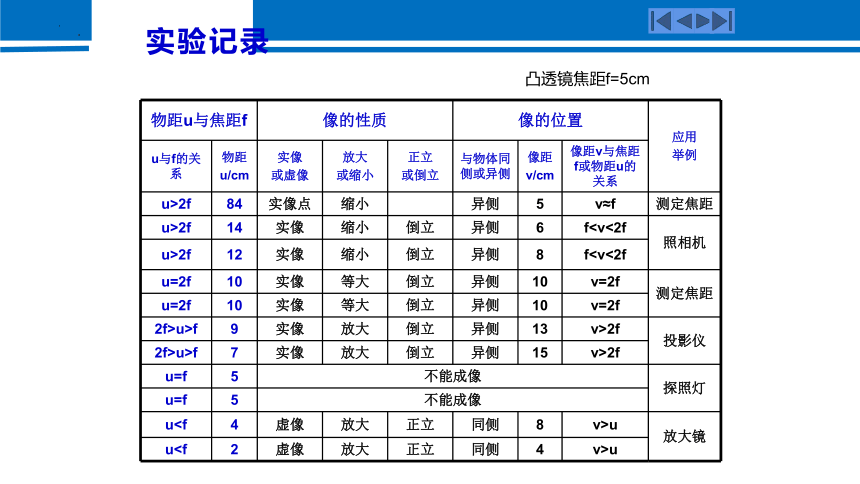

物距u与焦距f 像的性质 像的位置 应用
举例
u与f的关系 物距 u/cm 实像 或虚像 放大 或缩小 正立 或倒立 与物体同侧或异侧 像距 v/cm 像距v与焦距f或物距u的关系 u>2f 84 实像点 缩小 异侧 5 v≈f 测定焦距
u>2f 14 实像 缩小 倒立 异侧 6 fu>2f 12 实像 缩小 倒立 异侧 8 fu=2f 10 实像 等大 倒立 异侧 10 v=2f 2f>u>f 9 实像 放大 倒立 异侧 13 v>2f 投影仪
2f>u>f 7 实像 放大 倒立 异侧 15 v>2f u=f 5 不能成像 探照灯
u=f 5 不能成像 uu 放大镜
uu 凸透镜焦距f=5cm
考题冲刺

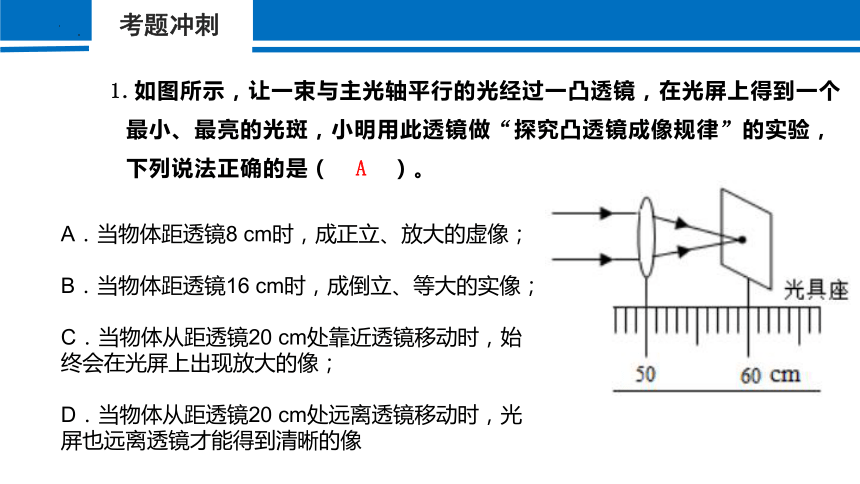

1.如图所示，让一束与主光轴平行的光经过一凸透镜，在光屏上得到一个最小、最亮的光斑，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法正确的是（ A　）。
A．当物体距透镜8 cm时，成正立、放大的虚像；
B．当物体距透镜16 cm时，成倒立、等大的实像；
C．当物体从距透镜20 cm处靠近透镜移动时，始终会在光屏上出现放大的像；
D．当物体从距透镜20 cm处远离透镜移动时，光屏也远离透镜才能得到清晰的像
考题讲解
1.如图所示，让一束与主光轴平行的光经过一凸透镜，在光屏上得到一个最小、最亮的光斑，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法正确的是（ A　）。
题目讲解：因为根据题意，两条平行主光轴的光线最后相交到光屏上，那么这点恰好就是焦点，所以焦距就是10cm。
然后根据成像规律，A选项的8cm小于焦距10cm，所以成正立放大的虚像。
考题冲刺

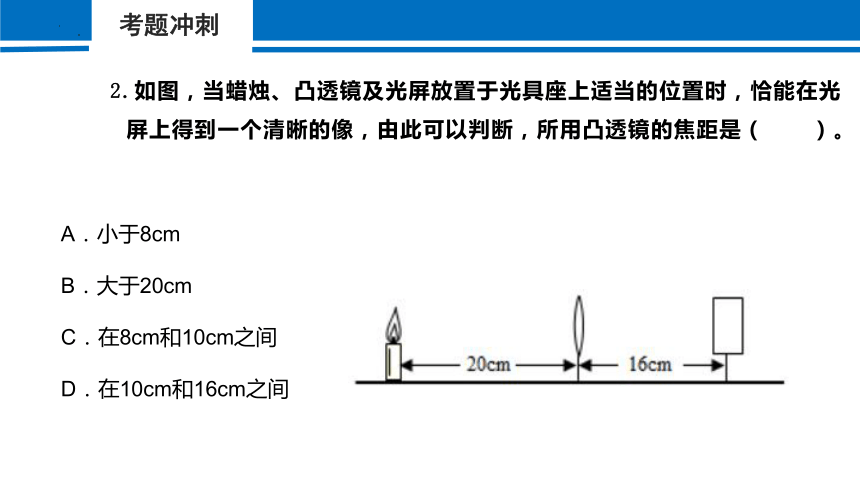

2.如图，当蜡烛、凸透镜及光屏放置于光具座上适当的位置时，恰能在光屏上得到一个清晰的像，由此可以判断，所用凸透镜的焦距是（　　）。
A．小于8cm
B．大于20cm
C．在8cm和10cm之间
D．在10cm和16cm之间
考题讲解
2.如图，当蜡烛、凸透镜及光屏放置于光具座上适当的位置时，恰能在光屏上得到一个清晰的像，由此可以判断，所用凸透镜的焦距是（　　）。
分析：由题目的条件我们可以得到，当物距为20cm，像距为16cm的时候，恰好可以看到清晰的像，这个时候满足物距 > 大于像距，也就是u > v,那么根据成像规律，满足u > 2f的情况。
20 > 2f
2f > 16 > f
解这个不等式结果就是我们的答案。
8 < f < 10
物距 像距 像的情况 应用
u>2f 2f>v>f 缩小 倒实 照相机
u=2f v=2f 等大 测焦距
f2f 放大 投影仪
u=f 不成像 测焦距
u考题冲刺
3.当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。则凸透镜的焦距为（　　）。
A．f＜2cm
B．2cm＜f＜4cm
C．4cm＜f＜5cm
D．5cm＜f＜8cm
考题讲解
3.当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。则凸透镜的焦距为（　　）。
根据题目的意思：成一个清晰放大的实像，这满足
f < u < 2f,v>2f的情况，由物距为8cm可以知道
4 < f < 8①;
将凸透镜向光屏移动2cm，说明物距变成了10cm
u > 2f， 2f > v > f的情况，
10 > 2f => f < 5②
综合①② =》 4 < f < 5
物距 像距 像的情况 应用
u>2f 2f>v>f 缩小 倒实 照相机
u=2f v=2f 等大 测焦距
f2f 放大 投影仪
u=f 不成像 测焦距
u4、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ C ）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cm考题冲刺
4、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ C ）
解析：这个考题其实就是
求几个不等式的解。
6 < f①
f < 18 < 2f ②
24 > f ③
由3个式子得到最终的结果。
考题讲解
物距 像距 像的情况 应用
u>2f 2f>v>f 缩小 倒实 照相机
u=2f v=2f 等大 测焦距
f2f 放大 投影仪
u=f 不成像 测焦距
u考题冲刺
3.近期流行的“自拍神器”给旅行者自拍带来方便。如图所示，与直接拿手机自拍相比，利用自拍杆可以　增大 物距（增大/减小），便于成　 　倒立、　 缩小 　（放大/缩小）的像，取得更好的拍摄效果。
谢谢聆听
