高二物理周结
电磁感应

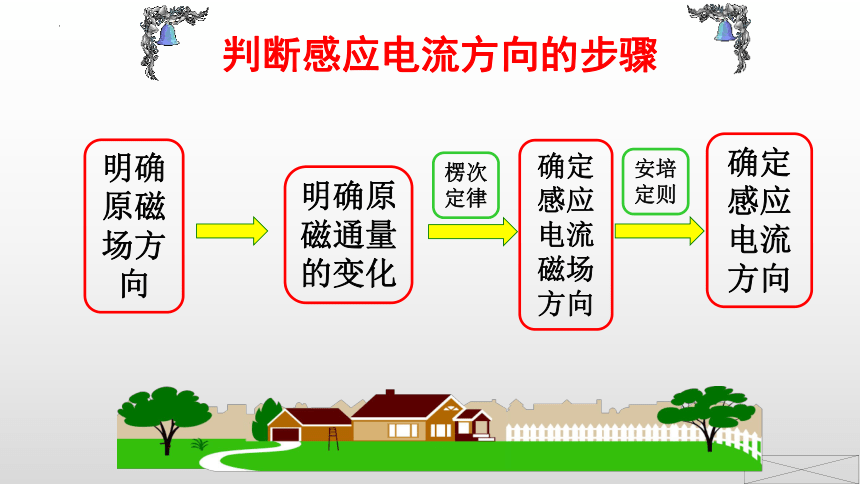

明确原磁场方向
楞次定律
确定感应电流磁场方向
安培定则
确定感应电流方向
明确原磁通量的变化
判断感应电流方向的步骤

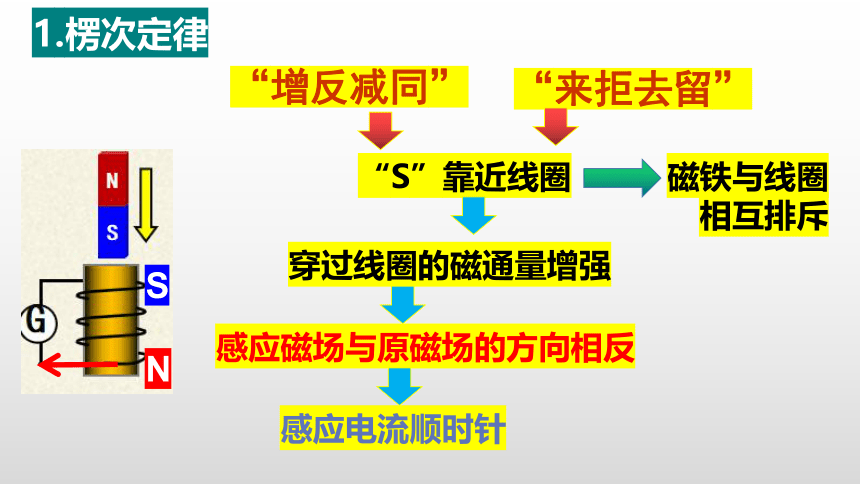

1.楞次定律
“S”靠近线圈
穿过线圈的磁通量增强
感应磁场与原磁场的方向相反
感应电流顺时针
“来拒去留”
“增反减同”
磁铁与线圈相互排斥
S
N

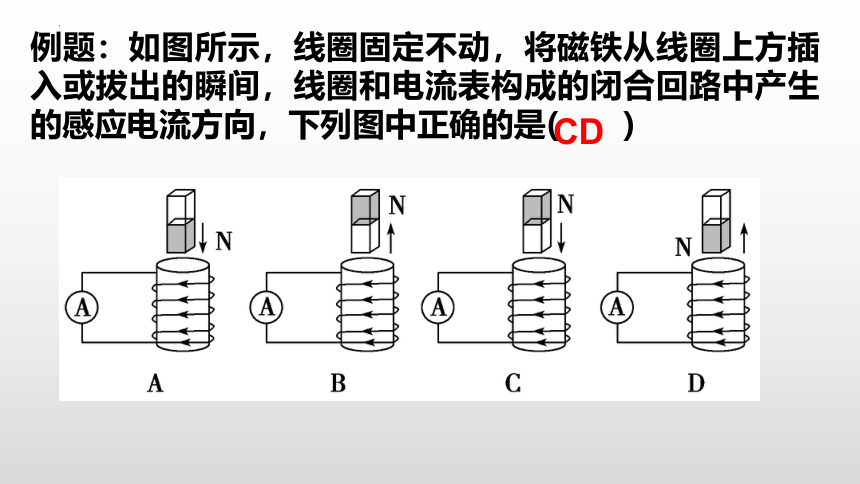

例题：如图所示，线圈固定不动，将磁铁从线圈上方插入或拔出的瞬间，线圈和电流表构成的闭合回路中产生的感应电流方向，下列图中正确的是(　　)
CD　

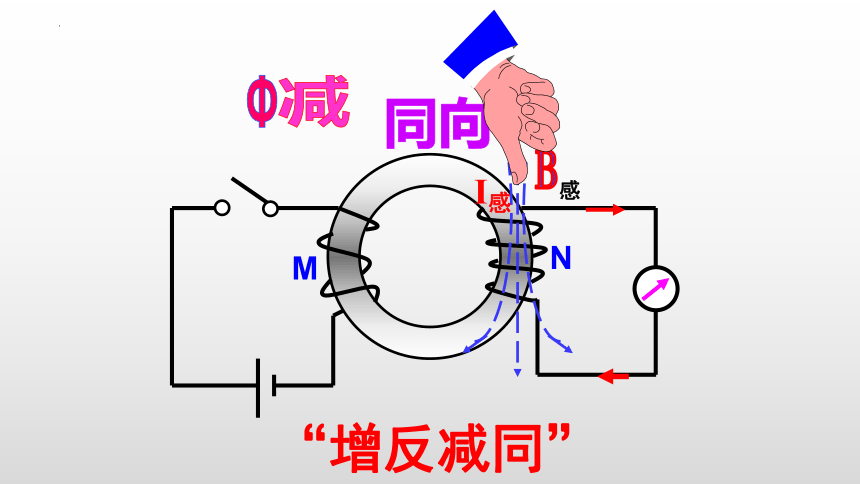

M
N
减
Φ
同向
B
感
I感
“增反减同”
G
A
B
E
F

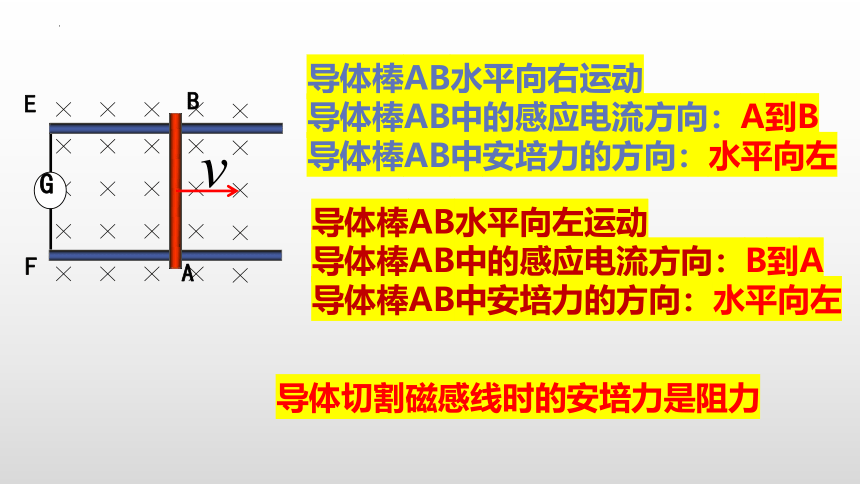

导体棒AB水平向右运动
导体棒AB中的感应电流方向：A到B
导体棒AB中安培力的方向：水平向左
导体棒AB水平向左运动
导体棒AB中的感应电流方向：B到A
导体棒AB中安培力的方向：水平向左
导体切割磁感线时的安培力是阻力

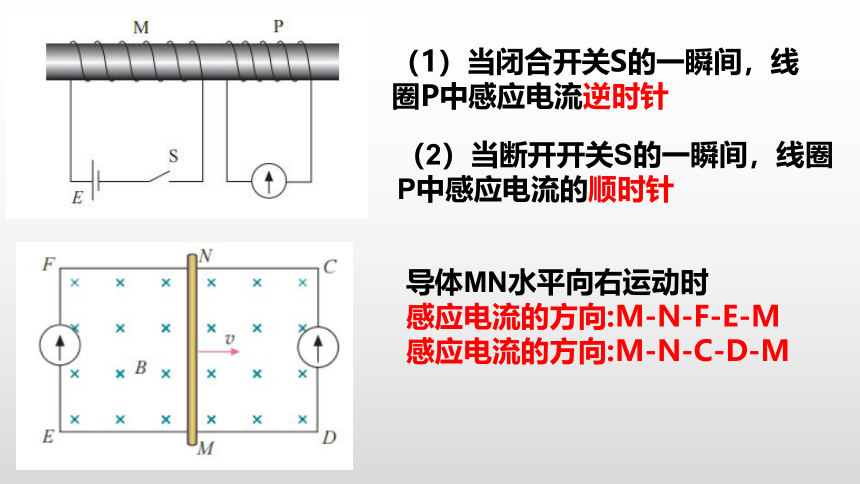

（1）当闭合开关S的一瞬间，线圈P中感应电流逆时针
（2）当断开开关S的一瞬间，线圈P中感应电流的顺时针
导体MN水平向右运动时
感应电流的方向:M-N-F-E-M
感应电流的方向:M-N-C-D-M

物理意义
与电磁感应关系
磁通量Ф
（状态量）
穿过回路的磁感线的条数多少
无直接关系
磁通量变化△Ф
（过程量）
穿过回路的磁通量变化了多少
产生感应电动势的条件
磁通量变化率
ΔΦ/Δt
穿过回路的磁通量变化的快慢

决定感应电动势的大小
2.理解:Φ、△Φ、ΔΦ/Δt的意义
3.法拉第电磁感应定律
4.自感
接通电源的瞬间，灯泡A1逐渐地亮起来
断开开关的瞬间，灯泡闪亮一下后逐渐变暗或灯泡A逐渐变暗，直至熄灭
1．将一磁铁缓慢地或迅速地插到闭合线圈中同样位置处，不发生变化的物理量有（ ）
A．磁通量的变化率
B．感应电流的大小
C．消耗的机械功率
D．磁通量的变化量
E．流过导体横截面的电荷量
DE
2．关于电磁感应,下列说法中正确的是(　　)
A.由于自感电流总是阻碍原电流的变化,所以自感电动势的方向总与原电流的方向相反
B.在自感系数一定的条件下,通过导体的电流引起的磁通量变化越大,产生的感应电动势就越大
C.在自感系数一定的条件下,通过导体的电流变化越快,产生的自感电动势越大
D.在自感现象中,电感线圈的自感系数与产生的自感电动势大小有关
C
3.下列关于自感现象的论述中,正确的是(　　)
A.线圈的自感系数跟线圈内电流的变化率成正比
B.当线圈中电流减弱时,自感电动势的方向与原电流方向相反
C.当线圈中电流增大时,自感电动势的方向与原电流方向相反
D.穿过线圈的磁通量的变化和线圈中电流的变化成正比
CD
4．如图所示，两个互连的金属圆环，粗金属环的电阻是细金属环电阻的一半，磁场垂直穿过粗金属环所在的区域，当磁感应强度均匀变化时，在粗环内产生的电动势为E，则ab两点间的电势差为（　　）
C
5.课堂上物理老师为了更直观地说明断电自感能量来源于线圈存储的能量而非由电源直接提供,设计了如图所示的电路。电感L的自感系数很大,电阻可忽略,D为理想二极管(单向导电,如电路图,若电流a流向b可视为二极管电阻为0,反之,电阻无穷大),下列说法正确的是 (　　)
A.当S闭合后,L1、L2一直不亮
B.当S闭合后,L1立即变亮,L2逐渐变亮
C.当S断开瞬间,L1变亮,能更直观说明
断电自感能量来源于线圈存储的能量
D.当S断开瞬间,L2变亮,能更直观说明断
电自感能量来源于线圈存储的能量
CD
