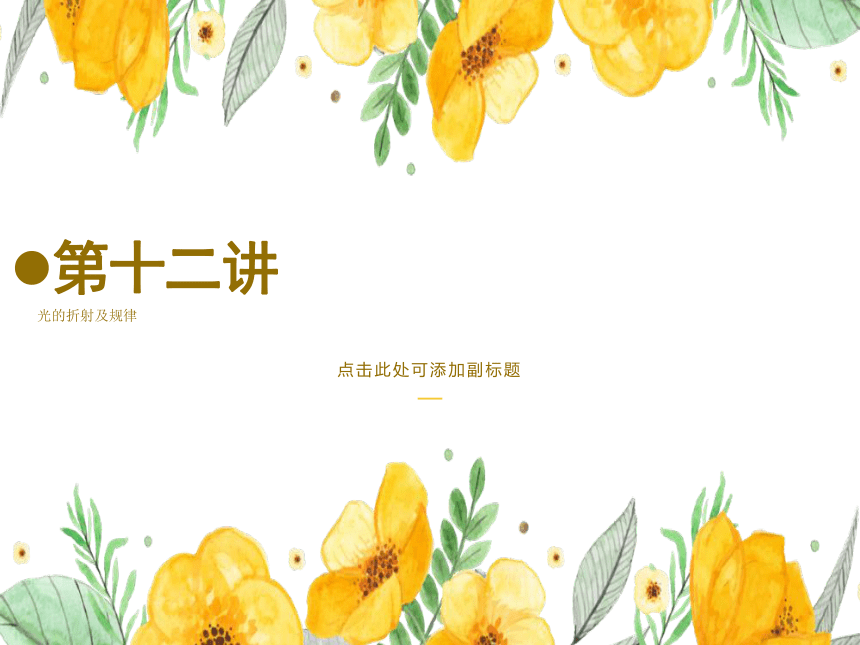

第十二讲
光的折射及规律
点击此处可添加副标题

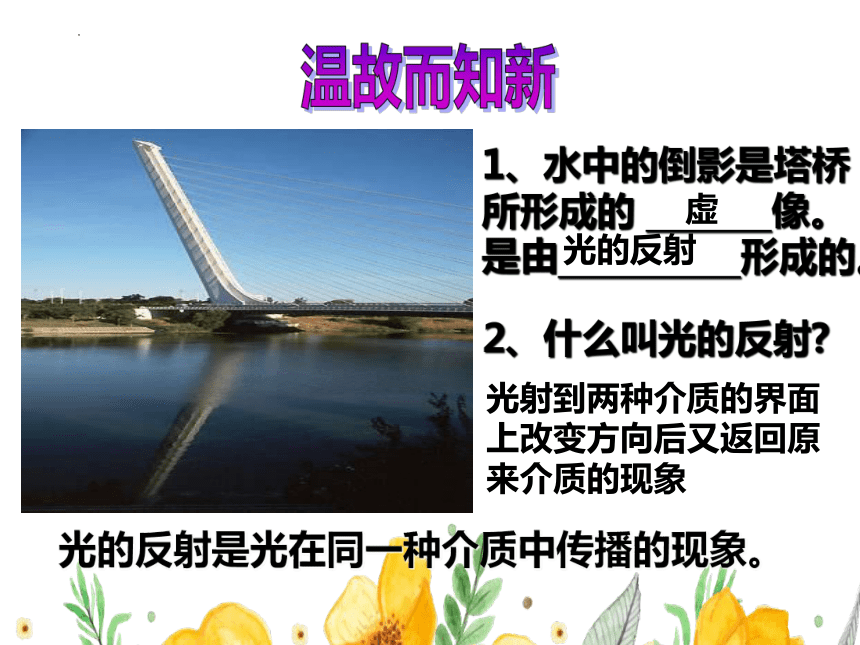

1、水中的倒影是塔桥所形成的 像。
是由 形成的。
光的反射
2、什么叫光的反射
光射到两种介质的界面上改变方向后又返回原来介质的现象
虚
光的反射是光在同一种介质中传播的现象。
温故而知新

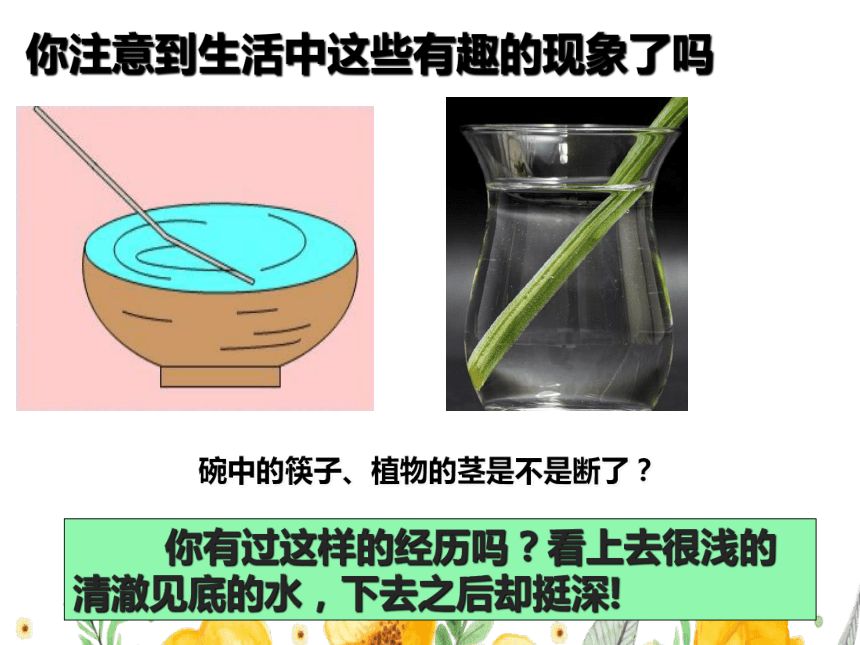

你注意到生活中这些有趣的现象了吗
碗中的筷子、植物的茎是不是断了？
你有过这样的经历吗？看上去很浅的清澈见底的水，下去之后却挺深!
光的折射

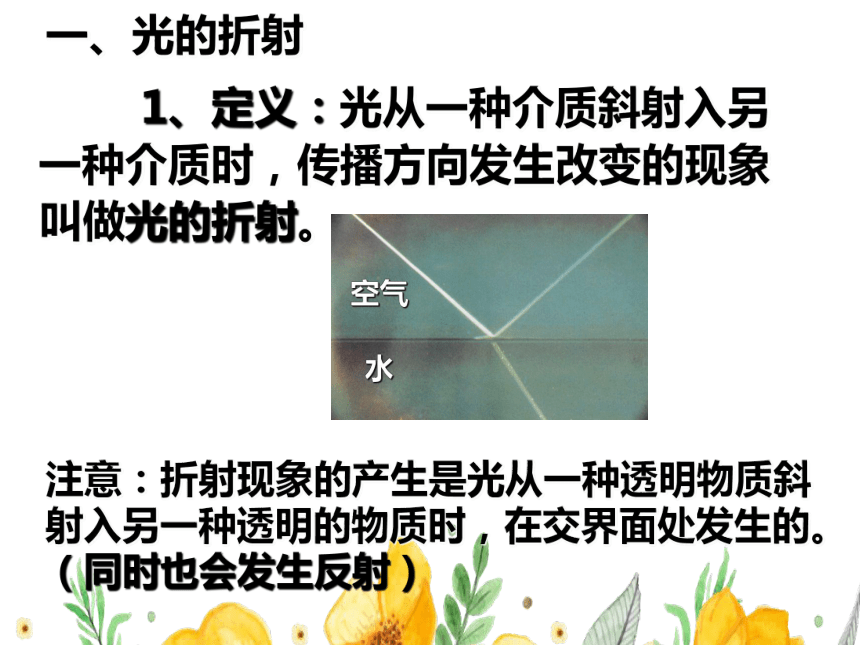

一、光的折射
1、定义：光从一种介质斜射入另一种介质时，传播方向发生改变的现象叫做光的折射。
空气
水
注意：折射现象的产生是光从一种透明物质斜射入另一种透明的物质时，在交界面处发生的。（同时也会发生反射）

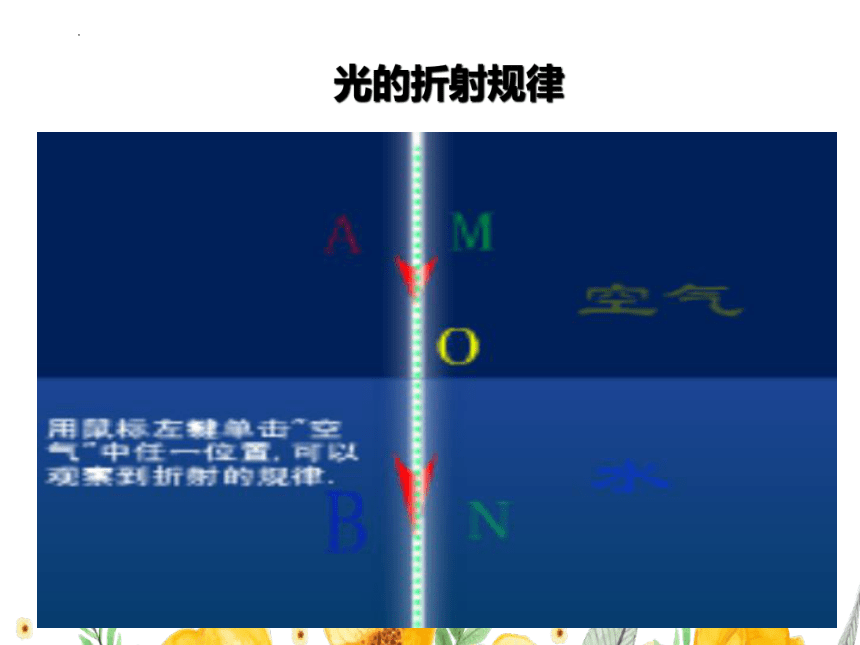

光的折射规律
入射光线

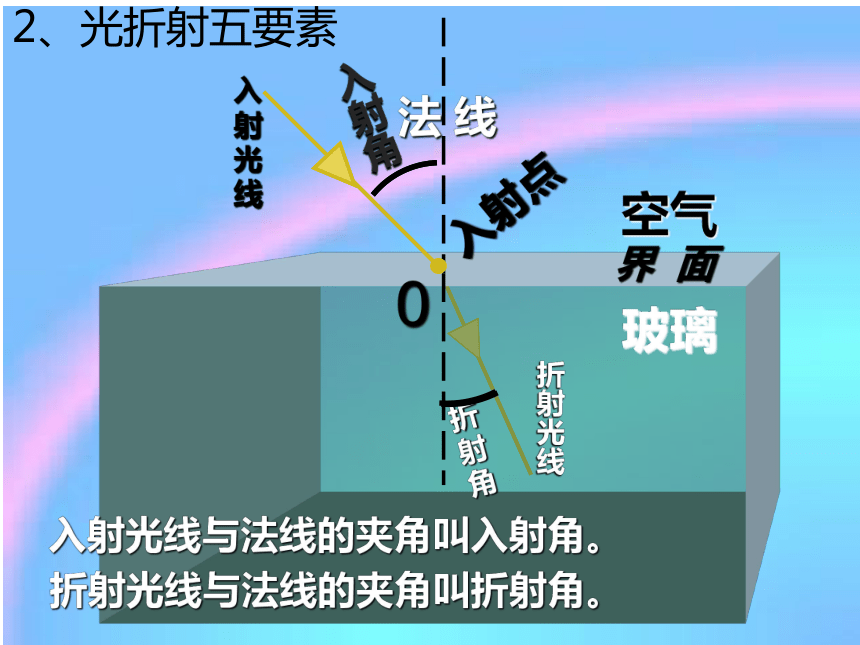

2、光折射五要素
折射光线
入射角
折射角
法 线
入射点
0
界 面
玻璃
空气
入射光线与法线的夹角叫入射角。
折射光线与法线的夹角叫折射角。
空气
水（玻璃）
A
O
N
Nˊ
i
C
γ
折射角
入射角
斜
界面
光从空气斜射到水(玻璃)
3、光的折射规律
反射定律是什么？
反射光线、入射光线和法线在同一平面内；
反射光线和入射光线分别位于法线两侧；
反射角等于入射角。
想一想：折射规律和反射定律一样吗？
？
？
？
折射
折射
折射
视频演示
反射光线、入射光线和法线在同一平面内；
折射
？
√
反射光线和入射光线分别位于法线两侧；
折射
√
？
空气
水
水
空气
折射角
入射角
折射角
入射角
折射角
入射角
＞
＜
＝
反射角等于入射角
折射
？
×
在光的折射中，光路是可逆的。
M M′
M M′
O
O
A
B
A
B
N
N′
N
N′
i
i
γ
γ
空气
空气
水
水
光路可逆
折射
√
？
光的折射规律
1、光折射时，折射光线、入射光线和法线在同一平面内；
2、折射光线和入射光线分居法线两侧；
3、折射角随入射角的改变而该变：入射角增大时，折射角也增大；入射角减小时，折射角也减小。
4、光垂直射到水或玻璃表面时，在水和玻璃中的传播方向不变。
5、光从空气斜射到水或玻璃表面时，折射光线向法线靠拢，折射角小于入射角。
6、折射现象中光路可逆。
7、在空气中的角较大。
4、光的折射成像例子
①、我们看到水中的鱼比实际的位子要浅一些。
池水变浅
成像是虚像实像 ？
B
B’
②、潜水员在水中看岸上的树会怎样变化
像变高
法线
③、水中的筷子看起来弯了
筷子变弯
S
S′
④、太阳光经过大气层到达地球，光线发生了弯折。
海市蜃楼
