第4节 欧姆定律在串、
并联电路中的应用
第十七章 欧姆定律
R1
R2
U1
U2
成正比
新课讲解
1
知识点

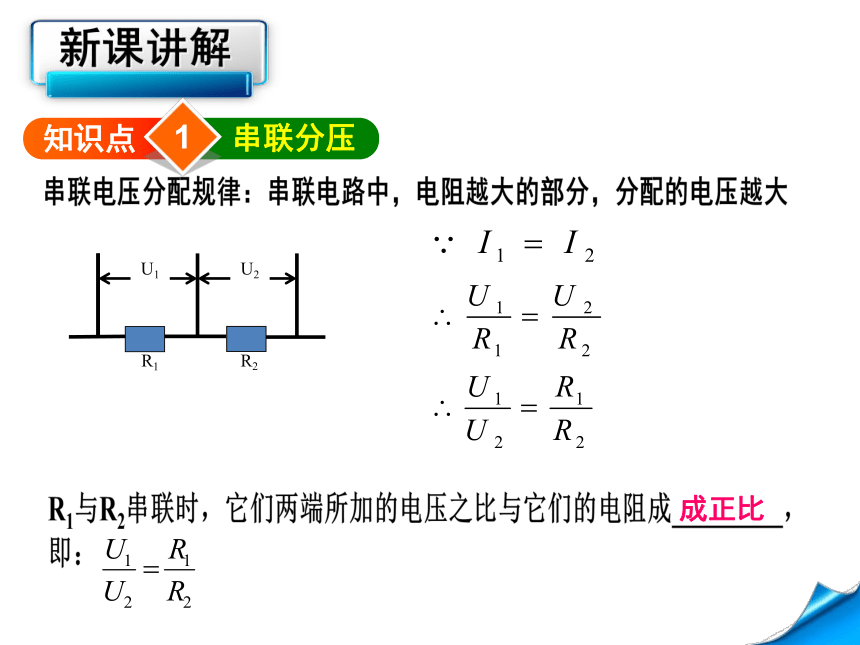

串联分压
2
知识点

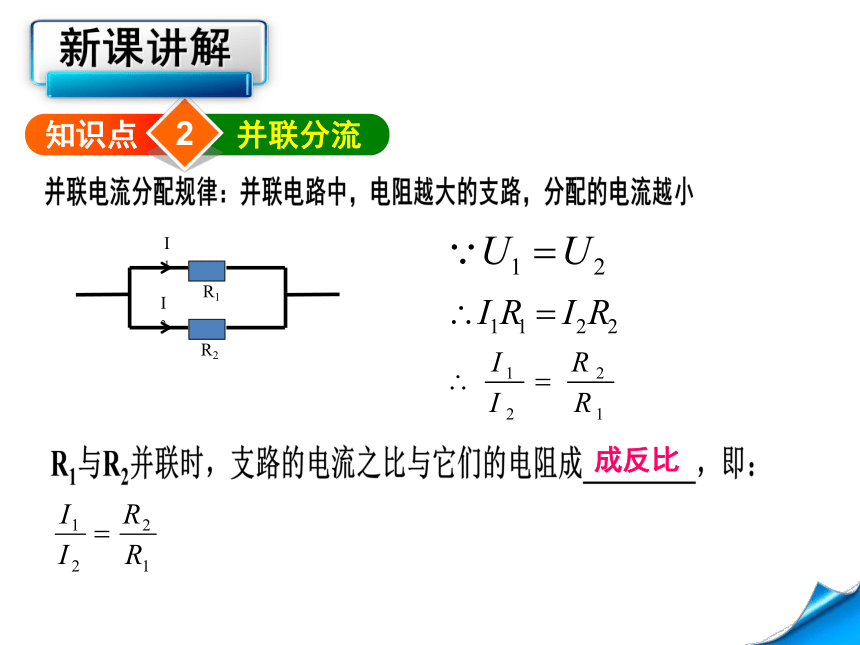

并联分流
R1
R2
I1
I2
成反比
新课讲解

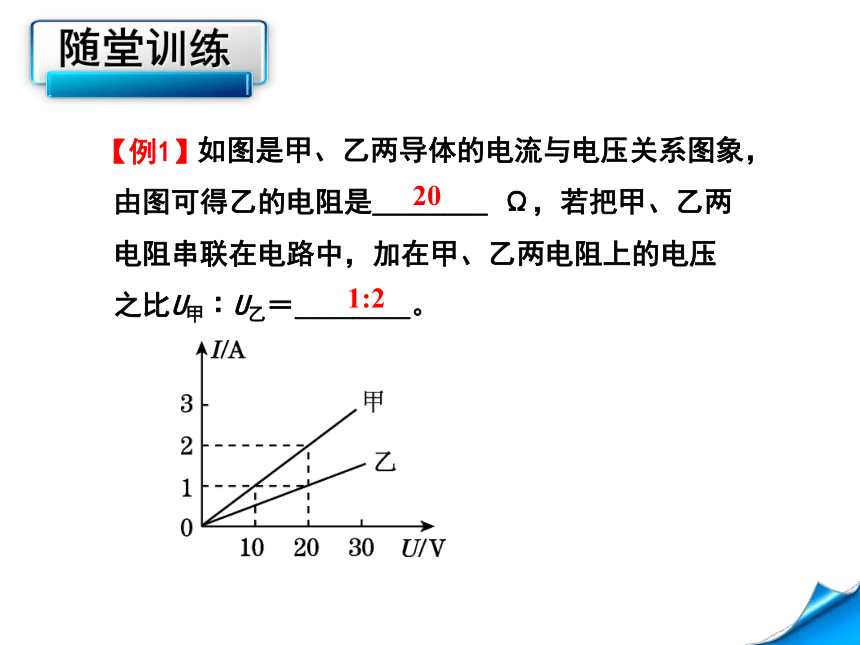

如图是甲、乙两导体的电流与电压关系图象，由图可得乙的电阻是________ Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲∶U乙＝________。
20
1:2
随堂训练
【例1】

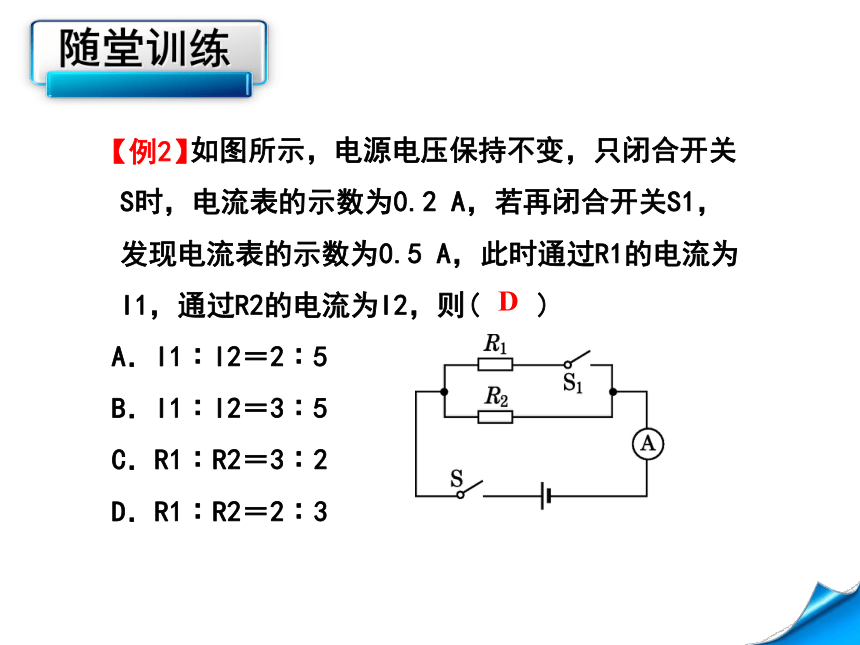

如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2 A，若再闭合开关S1，发现电流表的示数为0.5 A，此时通过R1的电流为I1，通过R2的电流为I2，则(　　)
A．I1∶I2＝2∶5
B．I1∶I2＝3∶5
C．R1∶R2＝3∶2
D．R1∶R2＝2∶3
D
随堂训练
【例2】

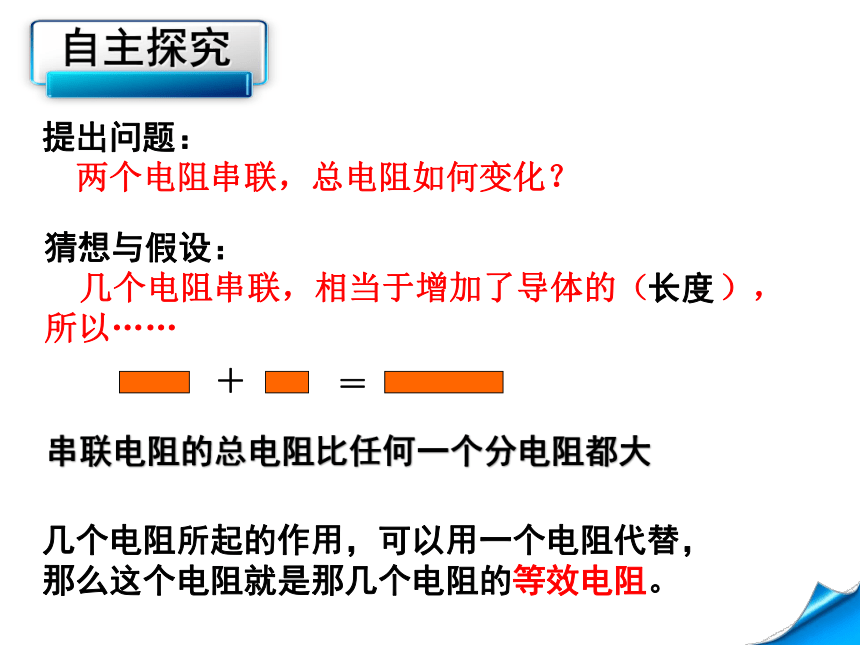

猜想与假设：
几个电阻串联，相当于增加了导体的（ ），所以……
长度
＋
＝
自主探究
提出问题：
两个电阻串联，总电阻如何变化？
串联电阻的总电阻比任何一个分电阻都大
几个电阻所起的作用，可以用一个电阻代替，那么这个电阻就是那几个电阻的等效电阻。

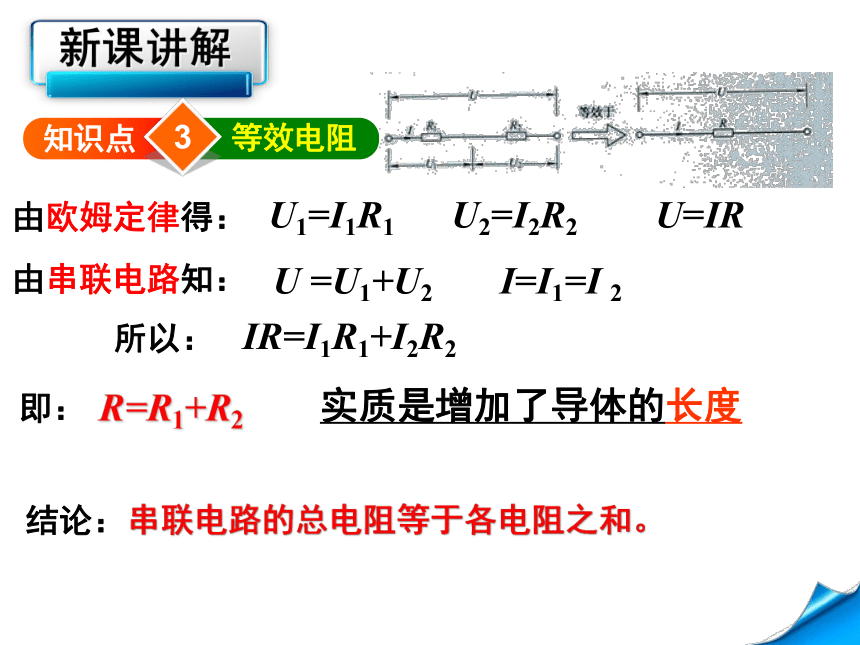

由欧姆定律得：
U1=I1R1
U2=I2R2
U=IR
由串联电路知：
U =U1+U2 I=I1=I 2
所以：
IR=I1R1+I2R2
即：
R=R1+R2
串联电路的总电阻等于各电阻之和。
结论：
实质是增加了导体的长度
新课讲解
3
知识点
等效电阻
总电阻：R = nR0
总电阻比每一个分电阻大
总电阻增大
自主探究
猜想与假设：
几个电阻并联，相当于增加了导体的（ ），所以……
横截面积
＝
自主探究
提出问题：
两个电阻并联，总电阻如何变化？
I=I1+I 2 U =U1=U2
并联电路总电阻的倒数等于各电阻倒数之和。
实质是增加了导体的横截面积
新课讲解
由欧姆定律得：
由串联电路知：
所以：
即：
结论：
3
知识点
等效电阻
自主探究
总 结
串、并联电路电流、电压规律总结：
课堂小结
　　例1．如图所示，R2=20 Ω，电流表的示数为
0.6 A，电压表的示数为12 V。求（1）R1的阻值；
　　（2）并联电路总电流I ；
　　（3）并联电路总电阻R。
解：（1）
　　（2）
　I=I1+I2=0.6 A+0.4 A=1 A
　　（3）
R2
R1
A
V
12 V
R1 =　　=　　　= 20 Ω
U
I1
12 V
0.6 A
I2 =　　=　　　= 0.4 A
U
R2
12 V
30 Ω
R=　　=　　　 = 12 Ω
U
I
12 V
1 A
随堂训练
A
V
R1
R2
S
P
U=6 V
R1=20 Ω
I
随堂训练
　　例2 如图所示，R1 =20 Ω，滑动变阻器R2最大阻值为80 Ω，电路接在电压为
6 V电路中，当滑片P由最左端
滑到最右端时，电压表示数由
6 V变化为1.2 V，则电流表示数
变化范围是多少？当滑片P在最
右端时串联电路的电阻多大？
