(共11张PPT)

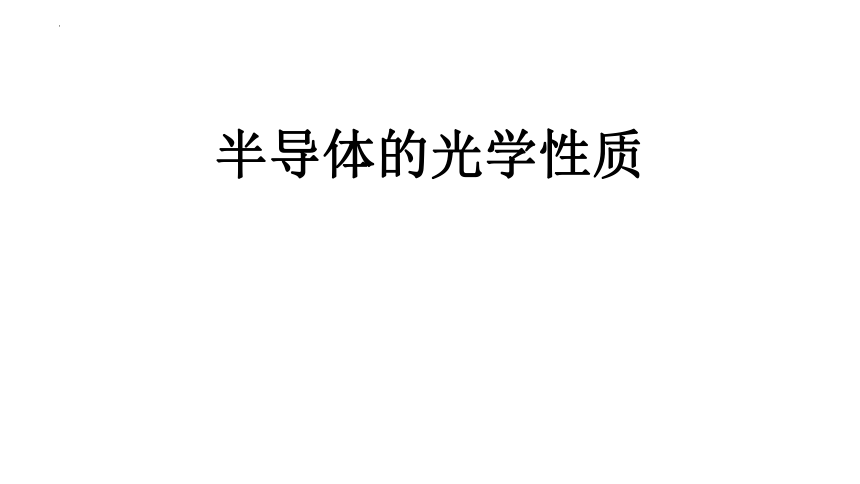

半导体的光学性质

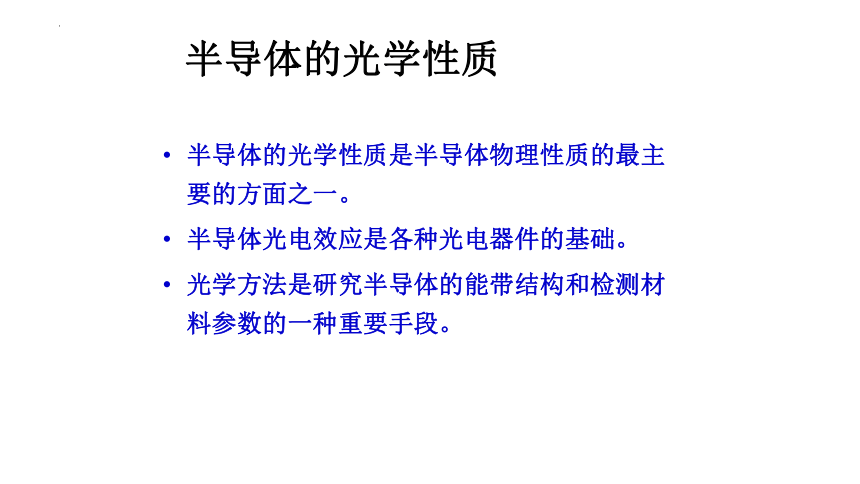

半导体的光学性质
半导体的光学性质是半导体物理性质的最主要的方面之一。
半导体光电效应是各种光电器件的基础。
光学方法是研究半导体的能带结构和检测材料参数的一种重要手段。

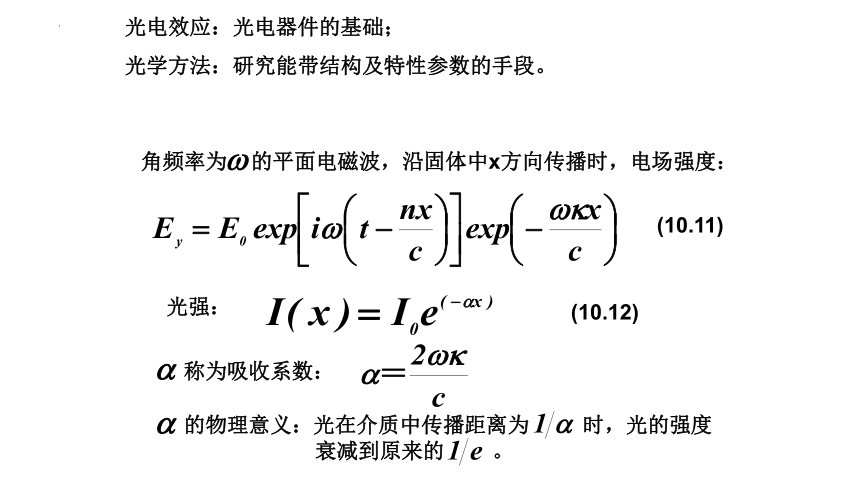

光电效应:光电器件的基础;
光学方法:研究能带结构及特性参数的手段。
(10.11)
(10.12)
称为吸收系数:
的物理意义:光在介质中传播距离为 时,光的强度
衰减到原来的 。
角频率为 的平面电磁波,沿固体中x方向传播时,电场强度:
光强:
(10.11)

反射率与透射率的关系:
R:反射率
T:透射率

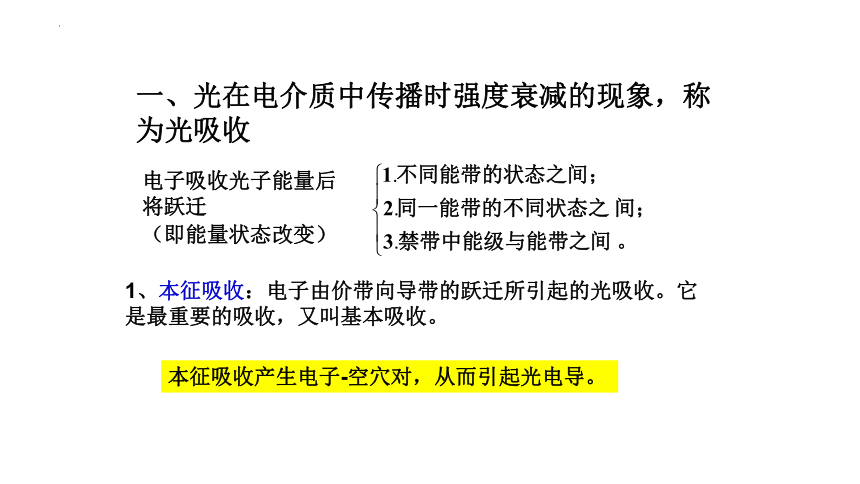

一、光在电介质中传播时强度衰减的现象,称为光吸收
电子吸收光子能量后将跃迁
(即能量状态改变)
1、本征吸收:电子由价带向导带的跃迁所引起的光吸收。它是最重要的吸收,又叫基本吸收。
本征吸收产生电子-空穴对,从而引起光电导。
2、本征吸收限:
3、吸收谱:
4、吸收边:吸收限附近的吸收谱。
图10.2 InSb的吸收谱
吸收曲线在短波段陡峭上升,是半导体吸收谱的一个突出特点,标志着本征吸收的开始。
5、本征吸收:直接跃迁
间接跃迁
二、直接跃迁
对于典型半导体(假定Eg≈1eV),引起本征吸收的光子波长为:
光子的动量
原子间距
电子跃迁要求满足两个守恒:能量守恒,准动量守恒。
电子吸收光子产生跃迁时波矢保持不变(电子能量增加)。这就是电子跃迁的选择定则。为了满足选择定则,以使电子在跃迁的过程中波矢保持不变,则原来在价带中的状态A的电子只能跃迁到导带中的状态B。A与B在E(k)曲线上位于同一垂线上,因而这种跃迁称为直接跃迁。在A到B直接跃迁中所吸收光子的能量与图
因而从光吸收的测量,也可求得禁带宽度。
中垂直距离AB相对应。显然,对应于不同的k,垂直距离各不相等。即,相当于任何一个k值的不同能量的光子都有可能被吸收,而吸收的光子最小能量应等于禁带宽度Eg。由此可见,本征吸收形成一个连续吸收带,并具有一个长波吸收限:
理论计算可得:在直接跃迁中,对任何k值的跃迁都是允许的,则吸收系数与光子能量关系为:
直接跃迁吸收系数与光子能量的关系:
直线
0
(10.42)
(图10.4,p300)
三、间接跃迁
电子、光子和声子共同参与跃迁过程。
间接带隙半导体:Si, Ge, GaP
能量守恒:
动量守恒:
间接带间跃迁所涉及的光子能量仍然接近禁带宽度
声子角频率:
光子角频率:
声子波矢:
光子波矢:
