(共12张PPT)
电场和电场强度
电荷Q1与电荷Q2的相互作用：

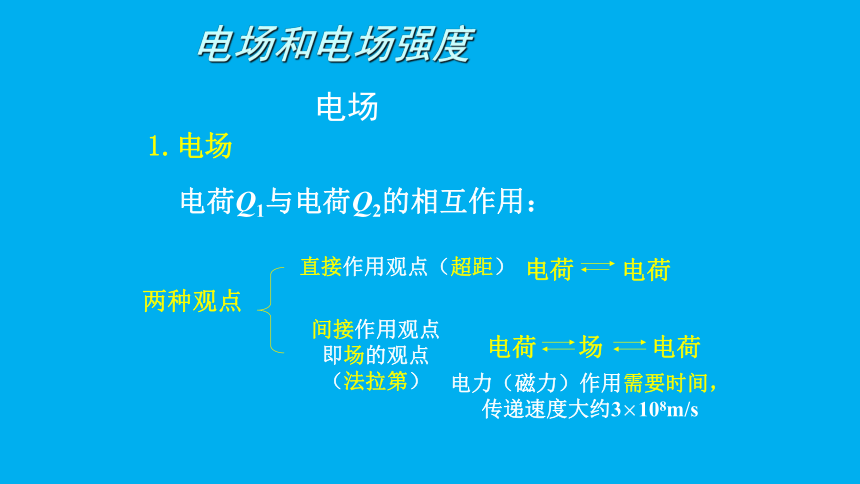

1.电场
电场和电场强度
电场
两种观点
直接作用观点（超距）
间接作用观点即场的观点（法拉第）
电荷
电荷
电荷
电荷
场
电力（磁力）作用需要时间，传递速度大约3×108m/s

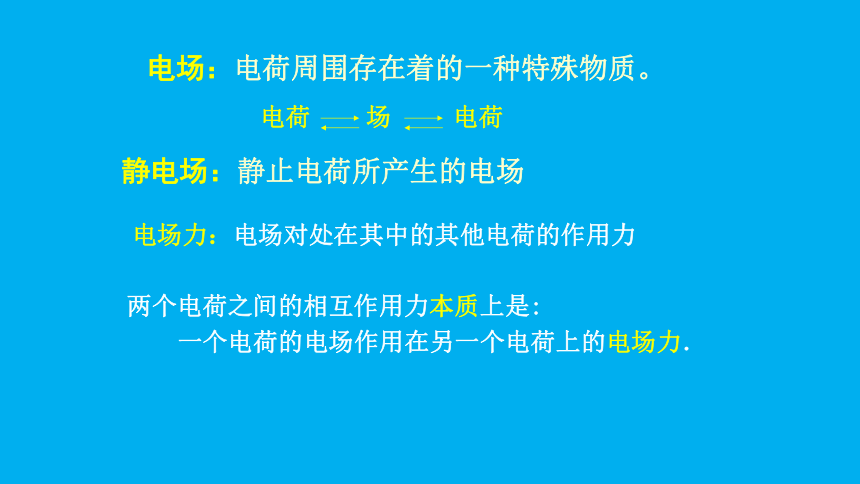

电场：电荷周围存在着的一种特殊物质。
静电场：静止电荷所产生的电场
电场力：电场对处在其中的其他电荷的作用力
两个电荷之间的相互作用力本质上是:
一个电荷的电场作用在另一个电荷上的电场力．
电荷
电荷
场

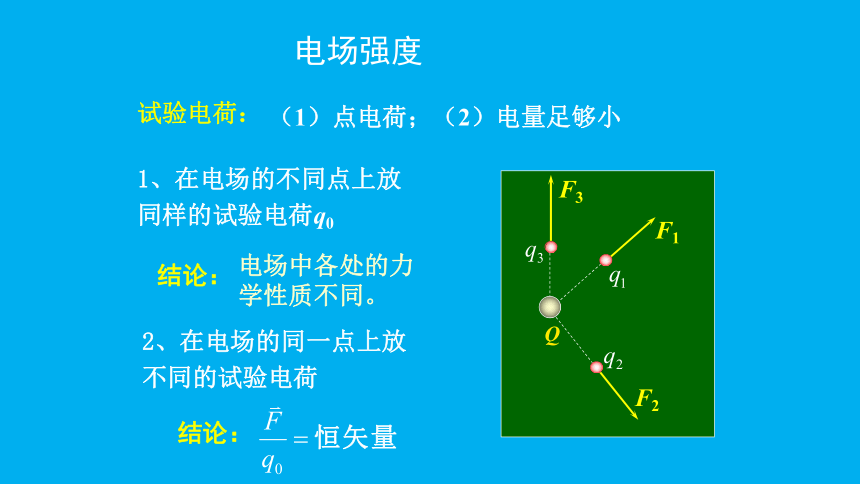

试验电荷：
（1）点电荷；（2）电量足够小
电场中各处的力学性质不同。
结论：
1、在电场的不同点上放同样的试验电荷q0
2、在电场的同一点上放不同的试验电荷
F3
F1
F2
结论：
Q
电场强度

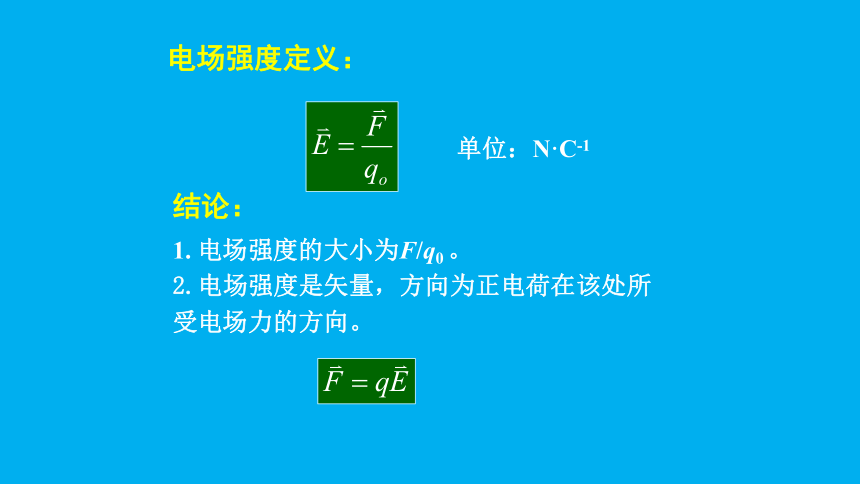

电场强度定义：
单位：N·C-1
1. 电场强度的大小为F/q0 。
2.电场强度是矢量，方向为正电荷在该处所 受电场力的方向。
结论：

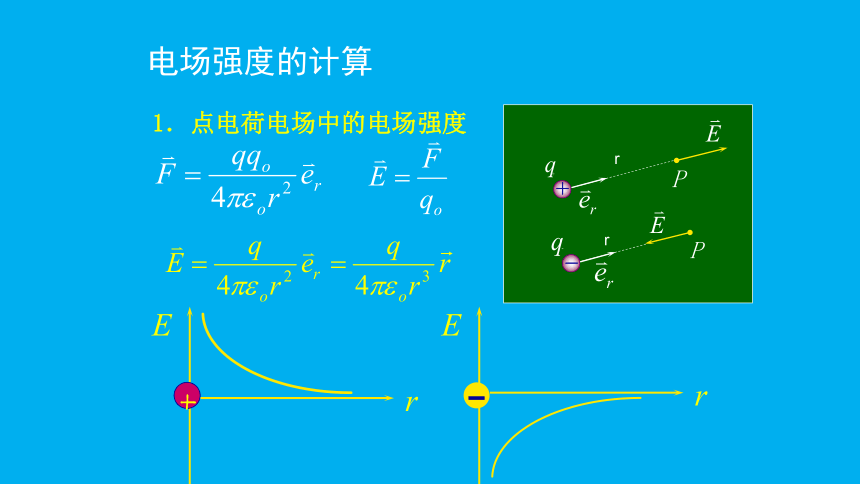

电场强度的计算
1．点电荷电场中的电场强度
+
E
r
E
r
+
-
r
r
＋
－
2、点电荷系电场中的电场强度
电场强度叠加原理：
点电荷系电场中某点的电场强度等于各点电荷单独存在时在该点电场强度的矢量和。
各点电荷的电场强度：
……
点电荷系的电场强度：
3．连续分布电荷电场中的电场强度
电荷元dq在P点的场强：
带电体在P点的场强：
矢量积分，计算时首先将电荷元的电场强度矢量沿各坐标轴进行分解，然后对电荷元沿各坐标轴方向的电场强度分量分别求标量积分，最后求出合电场强度E.
d
q
电荷元：
三种带电形式：
面电荷
体电荷
线电荷
S
d
l
d
V
d
4、电偶极子
电偶极子：
电量大小相等，符号相反且存在一微小间距的两个点电荷构成的复合体。
电偶极矩：
电偶极子是个很重要的物理模型，在研究电极化，电磁波的发射和接收都会用到。
-q
q
-q
q
l
r
例. 计算在电偶极子延长线上任一点A的场强。
解：
E+
E-
A
r
o
