(共13张PPT)
半导体中的电子状态和能带
半导体中的电子状态和能带

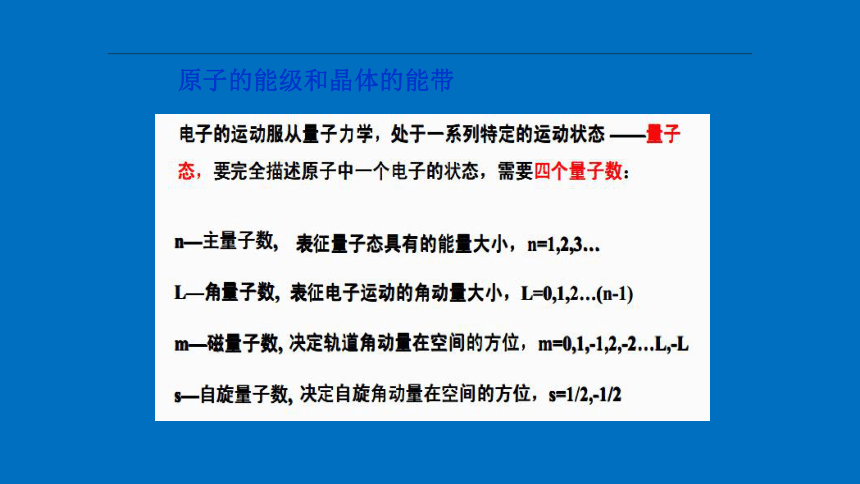

原子的能级和晶体的能带
原子的能级和晶体的能带
原子的能级和晶体的能带

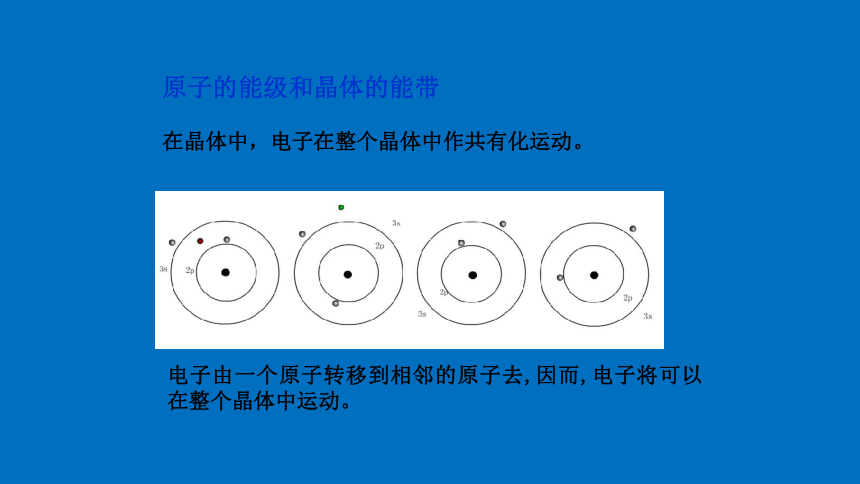

在晶体中，电子在整个晶体中作共有化运动。
电子由一个原子转移到相邻的原子去,因而,电子将可以在整个晶体中运动。
原子的能级和晶体的能带

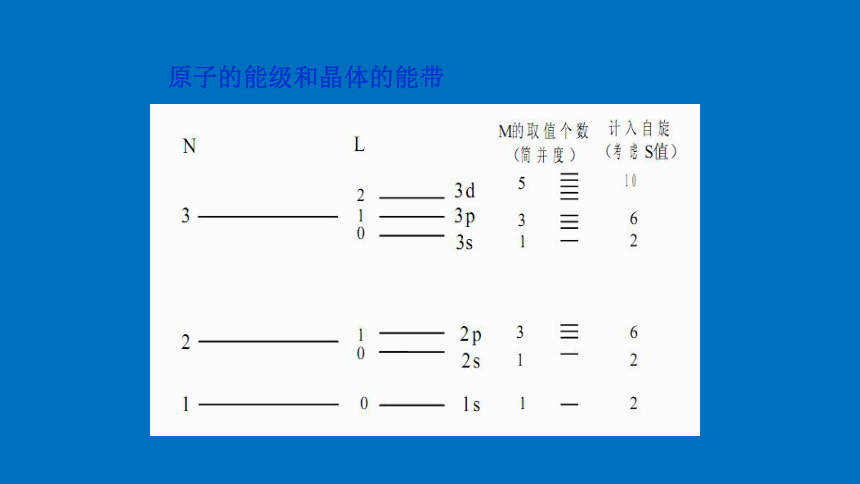

是N度简并的。
一个p能级对应三个状态，三度简并；N个孤立原子3N度简并。组成晶体后，p能级分裂成3N个级。
c. d能级 （l=2，ml=0，±1， ±2 ）
N个原子组成晶体后，d能级分裂成5N个能级。
b. p能级（l=1，ml=0，±1）
a. s能级（l=0）
一个s能级对应一个状态，一度简并；N个孤立原子N度简并。组成晶体后，s能级分裂成N个级。
能带
原子级能
原子轨道
原子能级分裂为能带的示意图
{
允带
{
禁带
{
禁带
d
p
s
纤锌矿结构II-VI族化合物、电负性差异较大的III-V化合物通常属于纤锌矿结构。　　属六方晶系，AB型共价键晶体，其中A原子作六方密堆积（堆积顺序ABABAB…….)，B原子填充在A原子构成的四面体空隙中。A、B原子的联系为共价键，配位数均为4。化合物氧化锌、硒化镉、氮化镓和氮化铝等属纤锌矿型结构。（Wurtzite structure）其它半导体晶体结构其它：IV-VI族化合物如硫化铅、硒化铅、碲化铅为氯化钠型晶体结构
