(共11张PPT)
电流和磁场
电流
电流 电荷的定向运动。

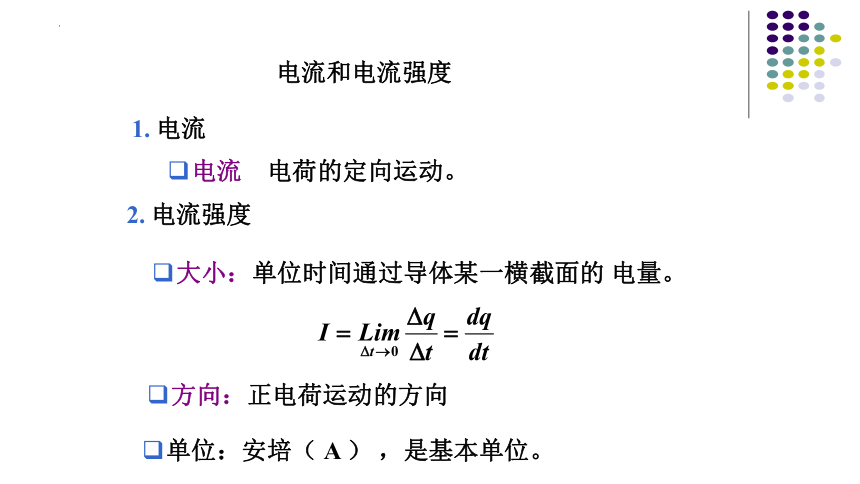

电流和电流强度
电流强度
大小：单位时间通过导体某一横截面的 电量。
方向：正电荷运动的方向
单位：安培（ A ） ，是基本单位。

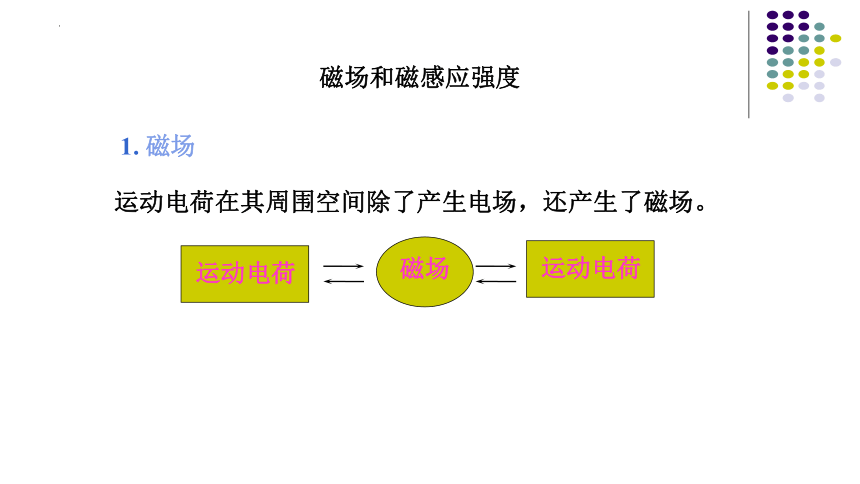

磁场和磁感应强度
1. 磁场
运动电荷在其周围空间除了产生电场，还产生了磁场。
磁场
运动电荷
运动电荷
单位
2. 磁感应强度
特斯拉 简称为特（T）
是描述磁场中各点磁场的强弱和方向的物理量，是矢量点函数。
高斯（G） 1G = 10-4T

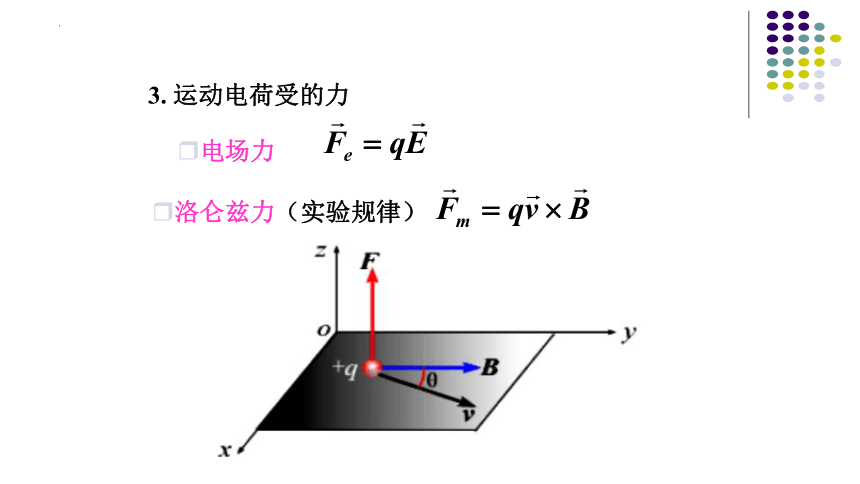

3. 运动电荷受的力
电场力
洛仑兹力（实验规律）
磁场和磁感应强度
4. 磁通量
磁感应线（B 线）
磁通量
等于通过该面积的磁感应线的总根数。
磁通量单位 韦伯 简称为韦（Wb）
1 Wb = 1Tm2
故 磁感应强度单位也可写成
1T = 1 Wb /m2
比奥-萨伐尔定律
1. 比奥-萨伐尔定律
1820年10月
载流导线上任一电流元在真空中某点 P 处产生的磁感强度
称为真空中的磁导率
真空中的磁导率
H/m
大小：
方向：
如图所示
既垂直电流元 又垂直矢径
比奥-萨伐尔定律
电流元的磁场的磁感线是圆心在电流元轴线上的同心圆。
叠加原理:
P
O


P
I

电流元的磁感应线在垂直于电流元的平面内
磁感应线绕向与电流流向成右手螺旋关系
是圆心在电流元轴线上的一系列同心圆
