(共17张PPT)
第十八章 电功率

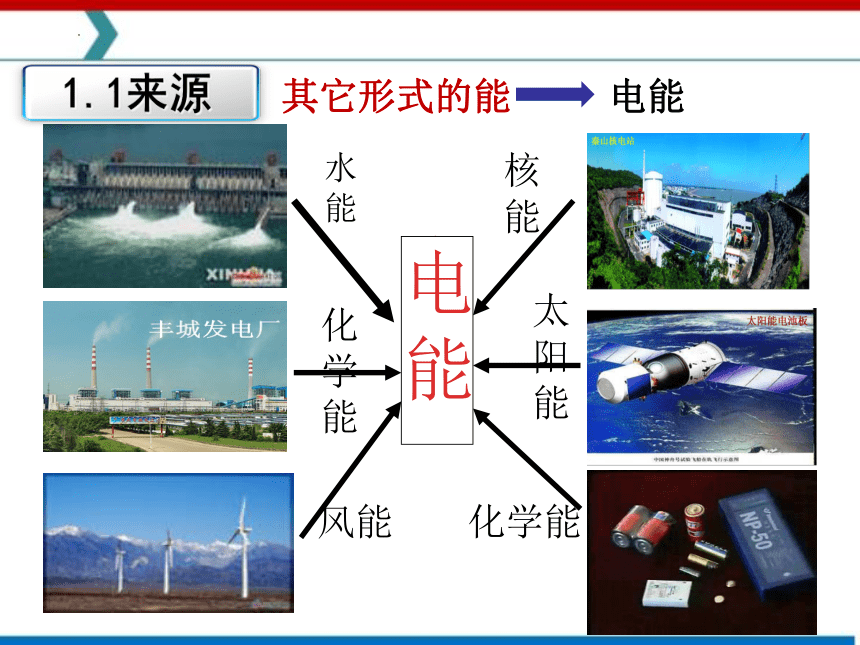

电能
电能
水能
化学能
风能
核能
太阳能
化学能
其它形式的能
电能
1.1来源
生活中哪些地方用到了电能呢？
想一想

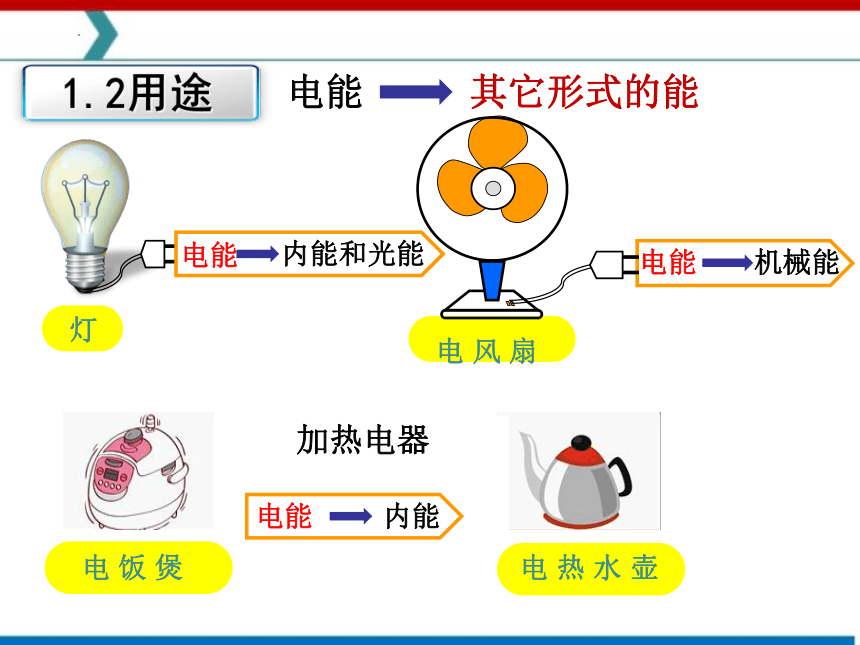

电能
机械能
电 风 扇
电 饭 煲
电 热 水 壶
加热电器
电能 其它形式的能
电能
内能和光能
灯
电能
内能
1.2用途

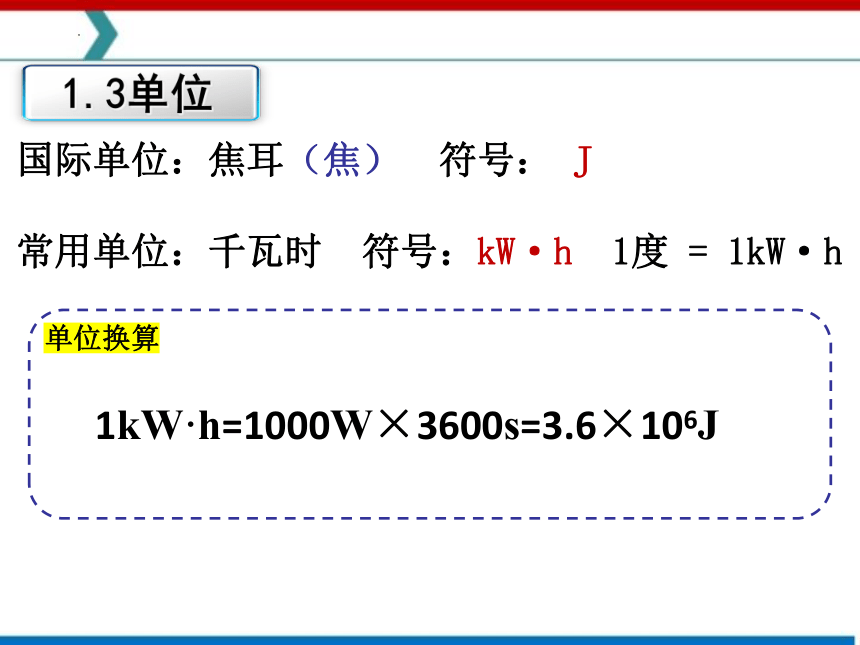

国际单位：焦耳（焦） 符号： J
常用单位：千瓦时 符号：kW·h 1度 = 1kW·h
单位换算
1kW·h=1000W×3600s=3.6×106J
1.3单位
想一想

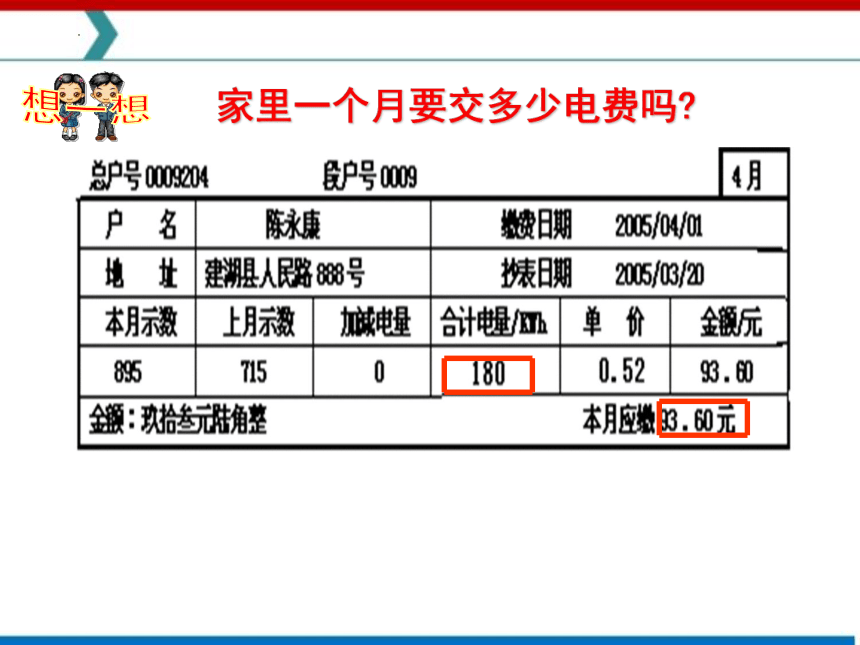

家里一个月要交多少电费吗

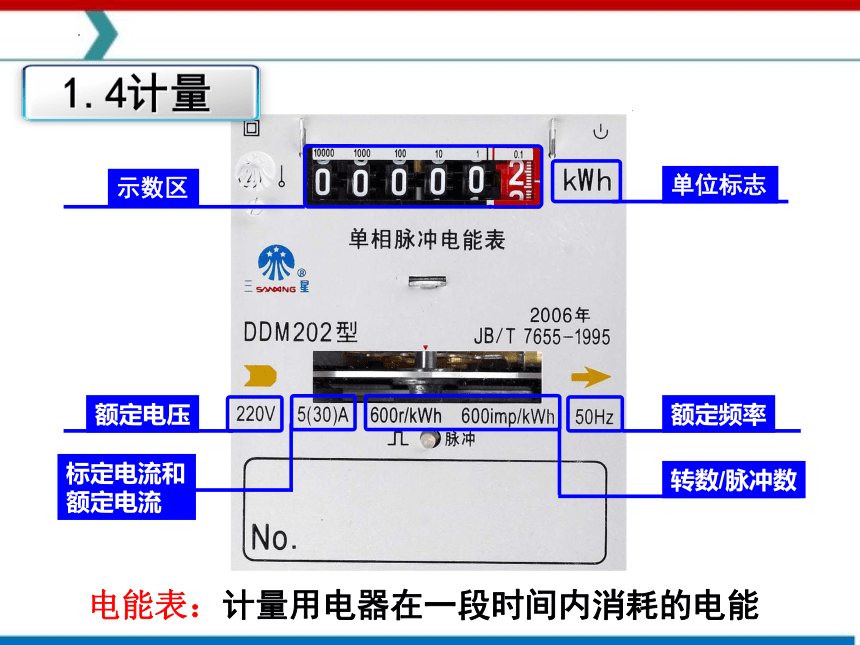

单位标志
示数区
额定电压
标定电流和额定电流
转数/脉冲数
额定频率
电能表：计量用电器在一段时间内消耗的电能
1.4计量
计数器（最后一位为小数位）
读数：1352.6kW·h
一段时间内所消耗的电能
= 结束时电能表示数 — 起始时电能表示数
接在电能表上用的电器，每消耗1kW·h的电能，电能表上的转盘转过600r
1.4计量
4 2 6 7 8
4 3 7 4 4
W1=__________kw h
W2=__________kw h
1月底:
2月底:
W=______________ kw h
4267.8
4374.4
W2 -W1= 106.6
2月份用电
读数
读数
1.4计量
电能
机械能
电 风 扇
电 饭 煲
电 热 水 壶
加热电器
电能 其它形式的能
电能
内能和光能
灯
电能
内能
1.2用途
1.定义：电流做的功叫做电功，通常用W表示，国际基本单位：焦耳（J） ，常用单位：千瓦时（kW·h）
电能
其它形式的能
2.1电功
2.2本质
电流做功的多少与哪些因素有关：
与电压（U）电流（I）通电时间（t）有关
电功的计算公式：W = UIt
2.3计算
纯电阻电路：电路中的所有用电器都是电阻元件
非纯电阻电路：
用电器消耗的电能
内 能
其他形式的能
电功计算公式：W = UIt （适用于所有电路）
推导：W = W= I 2 Rt （只适用于纯电阻电路）
2.3计算
解：由电功的公式得
W=UIt
=220V× 0.35A× 1800s
=1.386×105J.
答：通电30min，电烙铁消耗了1.386×105J的电能。
课堂练习
1、以下单位不是电功单位的是（ ）
A.焦耳 B.度 C.千瓦 D.千瓦·时
2、下列电器工作过程中，把电能转化为动能的是（ ）
A．手电筒 B．发电机
C．电饭煲 D．电动机
3、一用电器消耗了3.5kW h的电能，则电流通过该用电器所做的功是 J。
1.26×107
课堂练习
单位换算：
课堂小结
