人教版2019版选择性必修第二册
第三章 交变电流
3.3 变压器

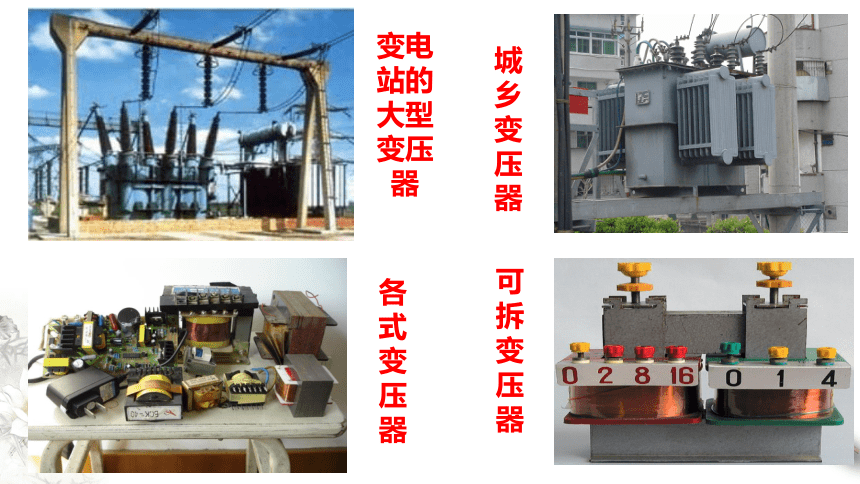

城乡变压器
各式变压器
变电站的大型变压器
可拆变压器

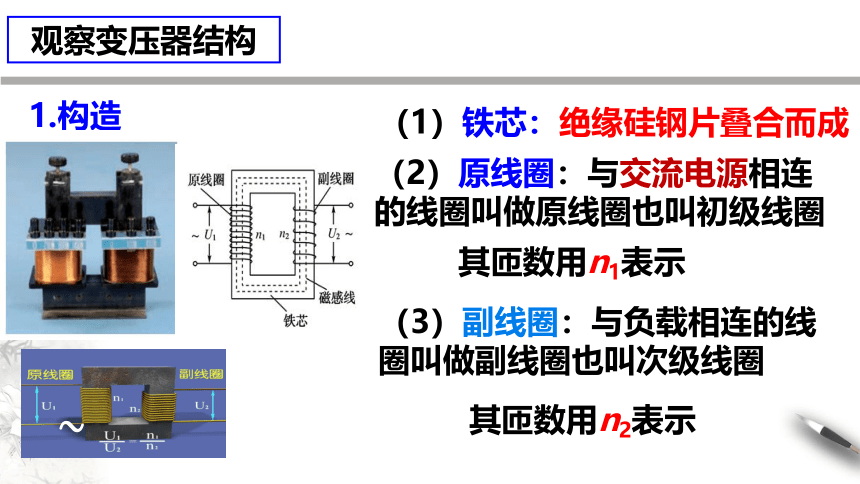

观察变压器结构
1.构造
（1）铁芯：绝缘硅钢片叠合而成
（2）原线圈：与交流电源相连的线圈叫做原线圈也叫初级线圈
（3）副线圈：与负载相连的线圈叫做副线圈也叫次级线圈
~
其匝数用n1表示
其匝数用n2表示

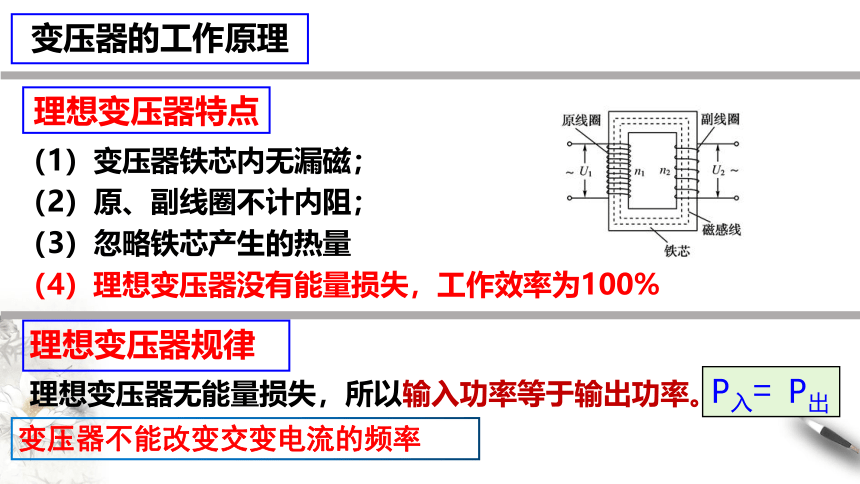

变压器的工作原理
理想变压器特点
（1）变压器铁芯内无漏磁；
（2）原、副线圈不计内阻；
（3）忽略铁芯产生的热量
（4）理想变压器没有能量损失，工作效率为100%
理想变压器规律
理想变压器无能量损失，所以输入功率等于输出功率。
P入= P出
变压器不能改变交变电流的频率

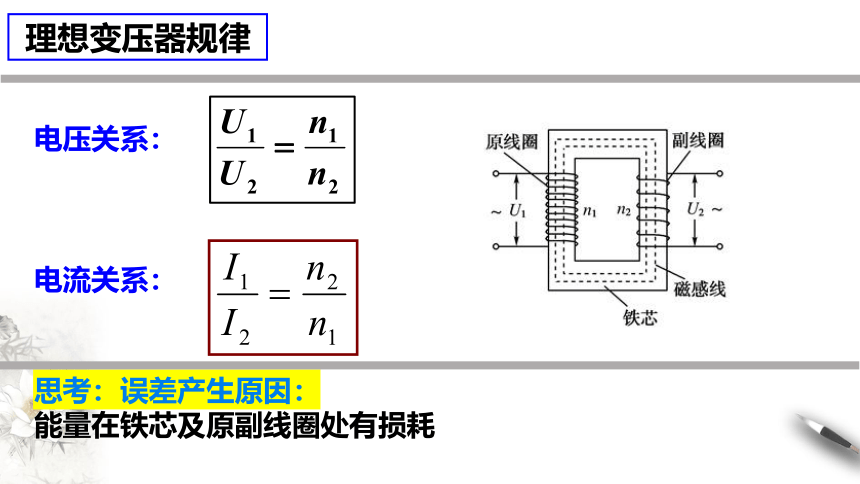

电压关系：
思考：误差产生原因：
能量在铁芯及原副线圈处有损耗
理想变压器规律
电流关系：
几种常见的变压器
1.自耦变压器
U1
U2
n1
n2
升压变压器
n1
n2
U1
U2
降压变压器
自耦变压器的原副线圈共用一个线圈
U2
U1
A
B
P
2.互感器
A
电流互感器
电压互感器
V
使用时把原线圈与电路并联，原线圈匝数多于副线圈匝数
使用时把原线圈与电路串联，原线圈匝数少于副线圈匝数
课堂练习
例1.理想变压器的原、副线圈中一定相同的物理量有 (　 　)
A.交变电流的频率　　　　　
B.磁通量的变化率
C.功率
D.交变电流的峰值
ABC
课堂练习
例3.在图甲所示的电路中,理想变压器原线圈两端的正弦交变电压变化规律如图乙所示.已知变压器原,副线圈的匝数比n1:n2=10:1,串联在原线圈电路中电流表A1的示数为1A，下列说法正确的是
B
A．电压表V的示数为200 V
B．变压器的输出功率为200 W
C．变压器输出端交流电的频率
为100 Hz
D．电流表A2的示数为0.1 A
课堂练习
B
