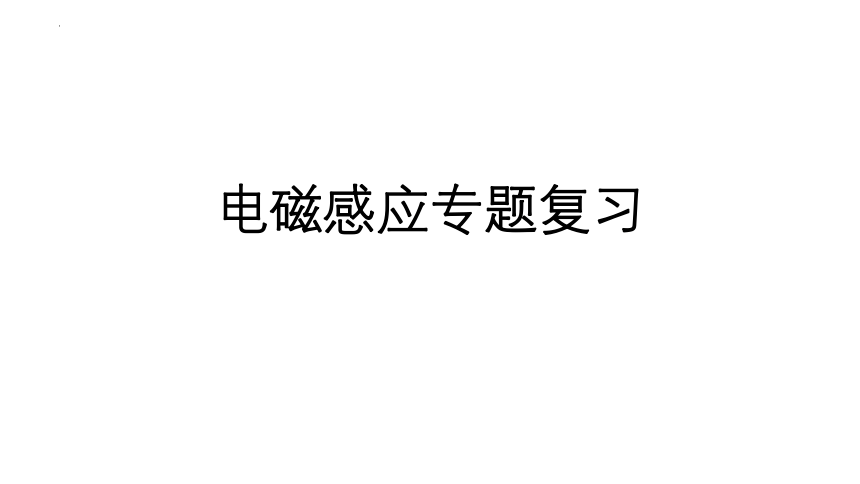

电磁感应专题复习

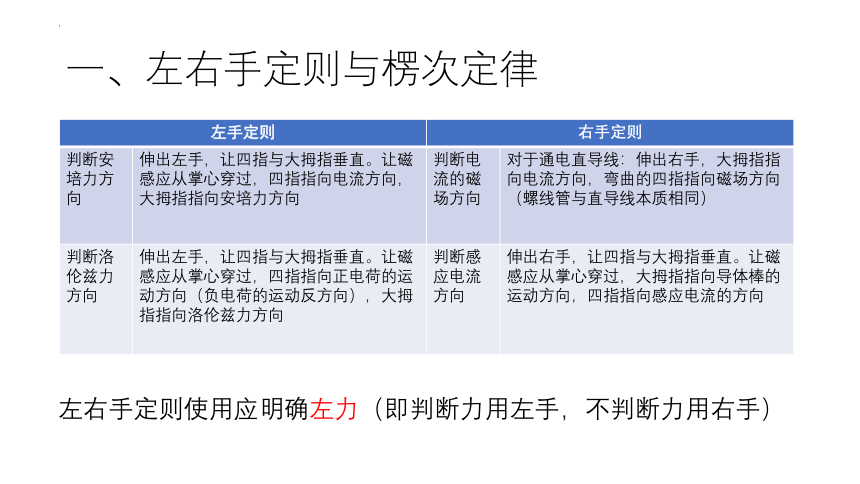

一、左右手定则与楞次定律
左右手定则使用应明确左力（即判断力用左手，不判断力用右手）
左手定则 右手定则
判断安培力方向 伸出左手，让四指与大拇指垂直。让磁感应从掌心穿过，四指指向电流方向，大拇指指向安培力方向 判断电流的磁场方向 对于通电直导线：伸出右手，大拇指指向电流方向，弯曲的四指指向磁场方向（螺线管与直导线本质相同）
判断洛伦兹力方向 伸出左手，让四指与大拇指垂直。让磁感应从掌心穿过，四指指向正电荷的运动方向（负电荷的运动反方向），大拇指指向洛伦兹力方向 判断感应电流方向 伸出右手，让四指与大拇指垂直。让磁感应从掌心穿过，大拇指指向导体棒的运动方向，四指指向感应电流的方向
一、左右手定则与楞次定律
楞次定律：感应电流的磁场总是要阻碍原磁场磁通量的变化
核心：阻碍 （增反减同、来拒去留、增缩减扩）
上述12字是对常见现象的总结，后8字是需要考虑物体所受的安培力
典型例题
答案：BD

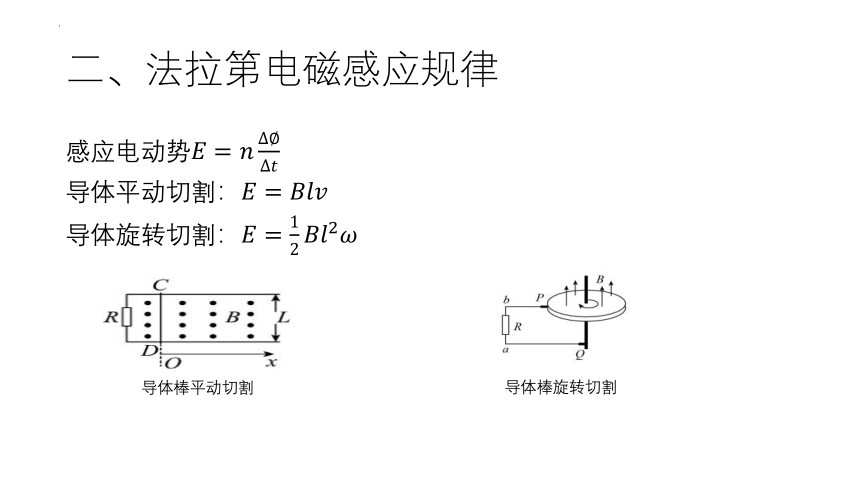

二、法拉第电磁感应规律
感应电动势
导体平动切割：
导体旋转切割：
导体棒平动切割
导体棒旋转切割

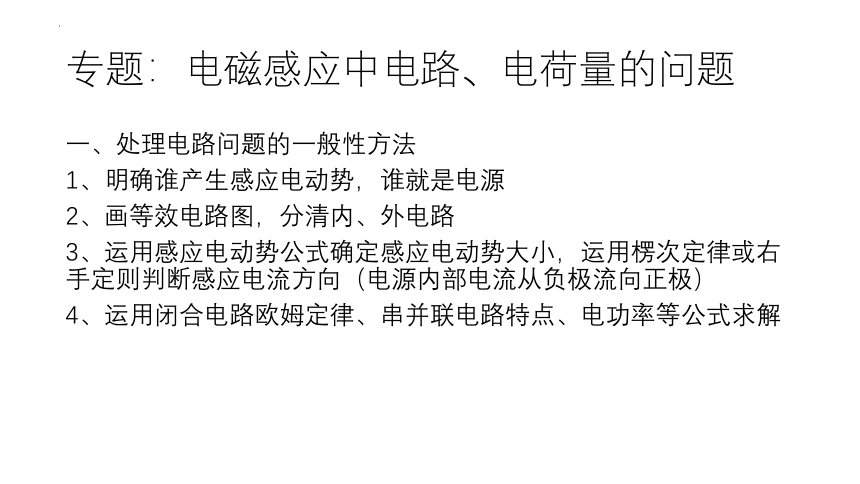

专题：电磁感应中电路、电荷量的问题
一、处理电路问题的一般性方法
1、明确谁产生感应电动势，谁就是电源
2、画等效电路图，分清内、外电路
3、运用感应电动势公式确定感应电动势大小，运用楞次定律或右手定则判断感应电流方向（电源内部电流从负极流向正极）
4、运用闭合电路欧姆定律、串并联电路特点、电功率等公式求解

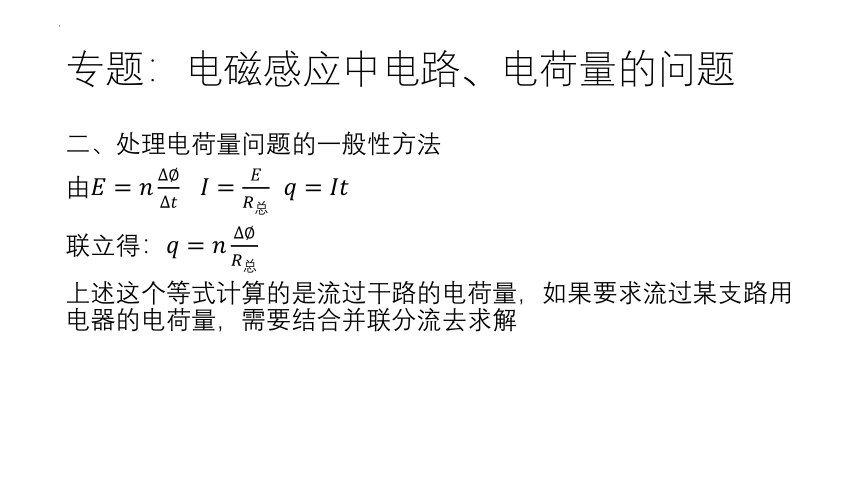

专题：电磁感应中电路、电荷量的问题
二、处理电荷量问题的一般性方法
由
联立得：
上述这个等式计算的是流过干路的电荷量，如果要求流过某支路用电器的电荷量，需要结合并联分流去求解
典型例题
答案：C

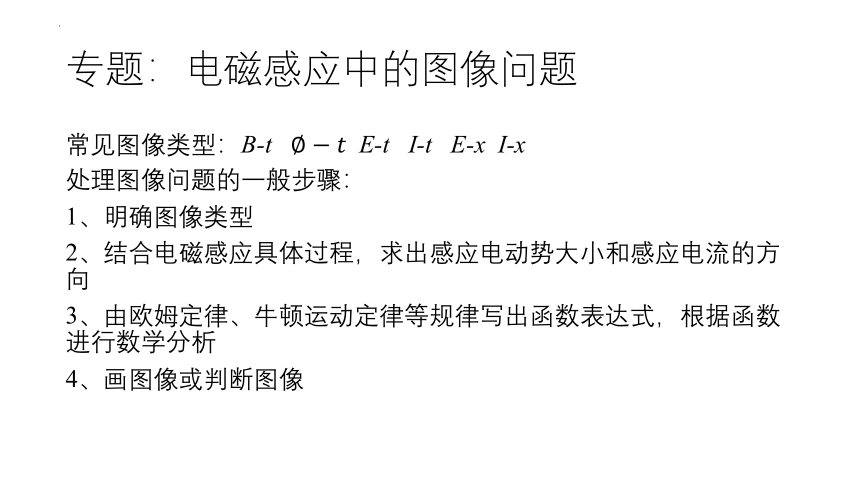

专题：电磁感应中的图像问题
常见图像类型：B-t E-t I-t E-x I-x
处理图像问题的一般步骤：
1、明确图像类型
2、结合电磁感应具体过程，求出感应电动势大小和感应电流的方向
3、由欧姆定律、牛顿运动定律等规律写出函数表达式，根据函数进行数学分析
4、画图像或判断图像

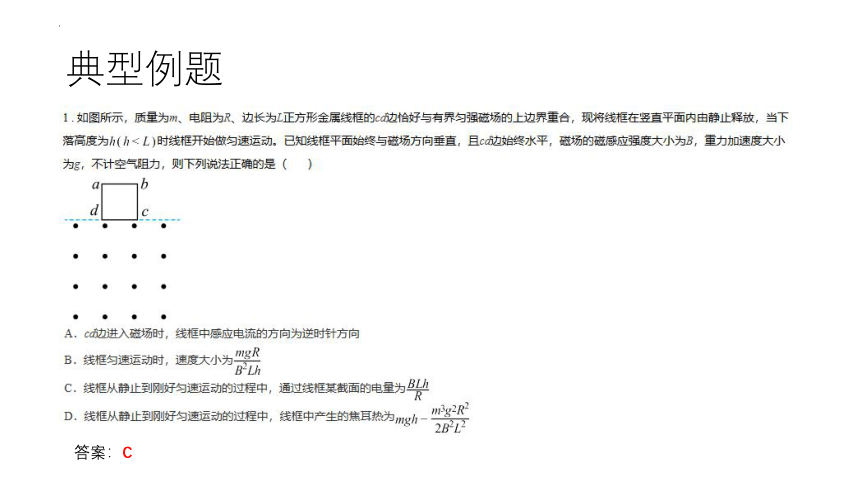

典型例题
答案：C
专题：电磁感应中的动力学问题
电磁感应中电学对象与力学对象间的制约关系
专题：电磁感应中的动力学问题
处理此类问题的基本方法
(1)用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向．
(2)求回路中感应电流的大小和方向．
(3)分析研究导体受力情况(包括安培力)．
(4)列动力学方程或根据平衡条件列方程求解．
电磁感应中的动力学临界问题
基本思路：导体受外力运动感应电动势感应电流导体受安培力→合外力变化加速度变化→临界状态．
典型例题
专题：电磁感应中的能量与动量问题
一、电磁感应中的能量问题
1．电磁感应现象中的能量转化
2．焦耳热的计算
(1)电流恒定时，根据焦耳定律求解，即Q＝I2Rt.
(2)感应电流变化，可用以下方法分析：
①利用动能定理，求出克服安培力做的功W克安，即Q＝W克安．
②利用能量守恒定律，焦耳热等于其他形式能量的减少量．
专题：电磁感应中的能量与动量问题
二、电磁感应中的动量问题
考向1　动量定理在电磁感应中的应用
导体棒或金属框在感应电流所引起的安培力作用下做非匀变速直线运动时，安培力的冲量为：I安＝BLt＝BLq，通过导体棒或金属框的电荷量为：q＝Δt＝Δt＝n·Δt＝n，磁通量变化量：ΔΦ＝BΔS＝BLx.如果安培力是导体棒或金属框受到的合外力，则I安＝mv2－mv1.当题目中涉及速度v、电荷量q、运动时间t、运动位移x时用动量定理求解更方便．
专题：电磁感应中的能量与动量问题
考向2　动量守恒定律在电磁感应中的应用
在双金属棒切割磁感线的系统中，双金属棒和导轨构成闭合回路，安培力为系统内力，如果两安培力等大反向，且它们受到的外力的合力为0，则满足动量守恒条件，运用动量守恒定律求解比较方便．这类问题可以从以下三个观点来分析：
(1)力学观点：通常情况下一个金属棒做加速度逐渐减小的加速运动，而另一个金属棒做加速度逐渐减小的减速运动，最终两金属棒以共同的速度匀速运动．
(2)动量观点：如果光滑导轨间距恒定，则两个金属棒的安培力大小相等，通常情况下系统的动量守恒．
(3)能量观点：其中一个金属棒动能的减少量等于另一个金属棒动能的增加量与回路中产生的焦耳热之和．
典型例题
三、涡流、自感与互感
一、涡流
1．涡流：当线圈中的电流随时间变化时，线圈附近的任何导体中都会产生感应电流，用图表示这样的感应电流，就像水中的漩涡，所以把它叫作涡电流，简称涡流．
2．金属块中的涡流会产生热量，利用涡流产生的热量可以冶炼金属
三、涡流、自感与互感
二、互感现象
1．互感和互感电动势：两个相互靠近且没有导线相连的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫作互感，这种感应电动势叫作互感电动势．
2．应用：利用互感现象可以把能量由一个线圈传递到另一个线圈，如变压器就是利用互感现象制成的．
3．危害：互感现象能发生在任何两个相互靠近的电路之间．在电力工程和电子电路中，互感现象有时会影响电路的正常工作．
三、涡流、自感与互感
三、自感现象
当一个线圈中的电流变化时，它所产生的变化的磁场在线圈本身激发出感应电动势，这种现象称为自感．由于自感而产生的感应电动势叫作自感电动势．
四、自感系数
1．自感电动势：E＝L，其中是电流的变化率；L是自感系数，简称自感或电感．单位：亨利，符号：H.
2．自感系数与线圈的大小、形状、匝数，以及是否有铁芯等因素有关．
典型例题
答案：AD
