(共15张PPT)
电流的热效应

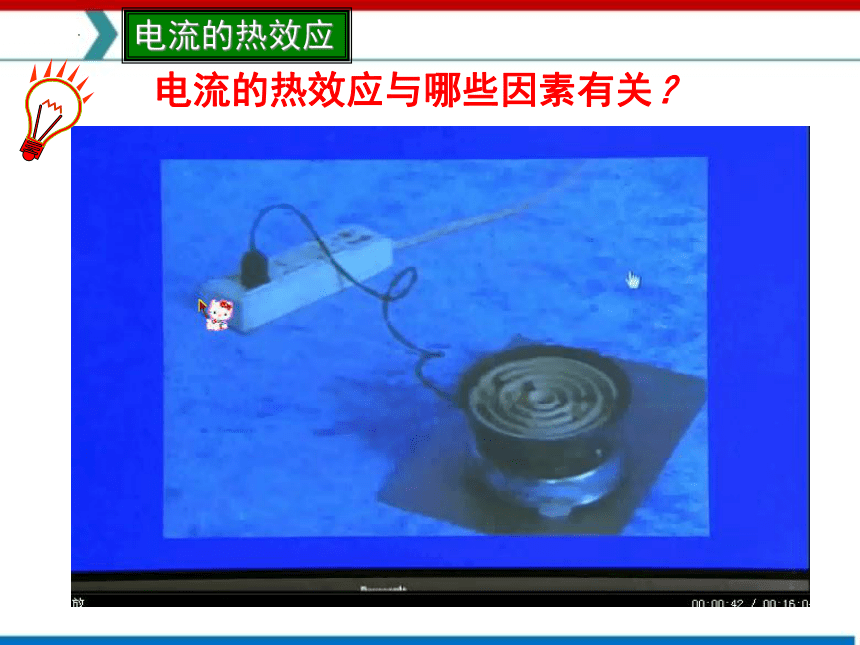

电流的热效应与哪些因素有关？
电流的热效应
3/21/2023

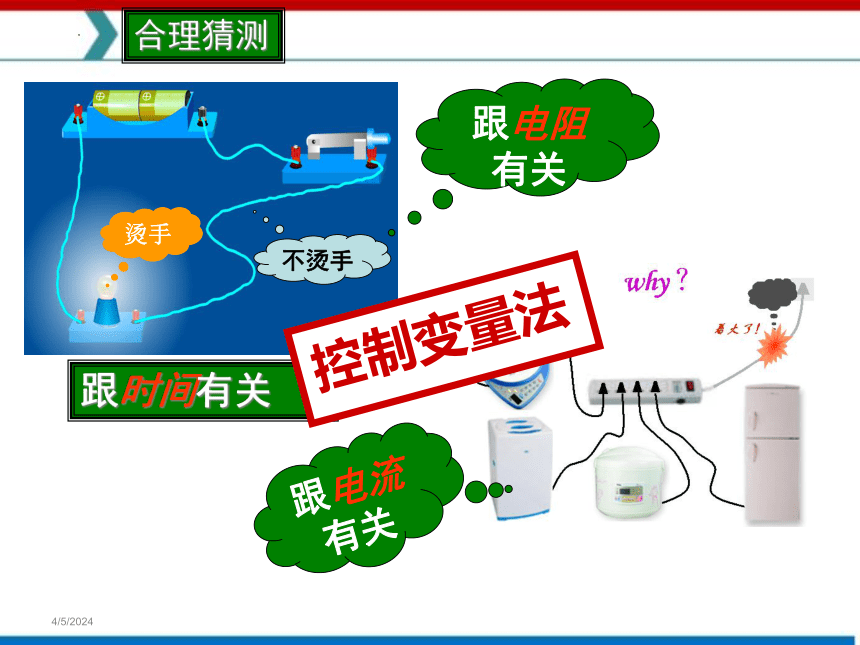

烫手
不烫手
跟电流有关
跟电阻
有关
跟时间有关
合理猜测

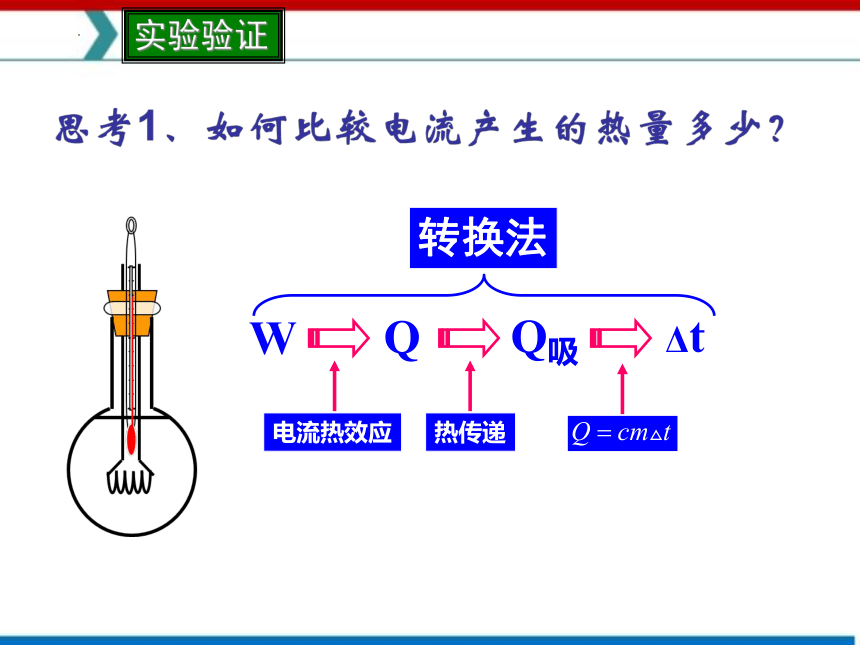

控制变量法
W
Q
Q吸
Δt
电流热效应
热传递
转换法

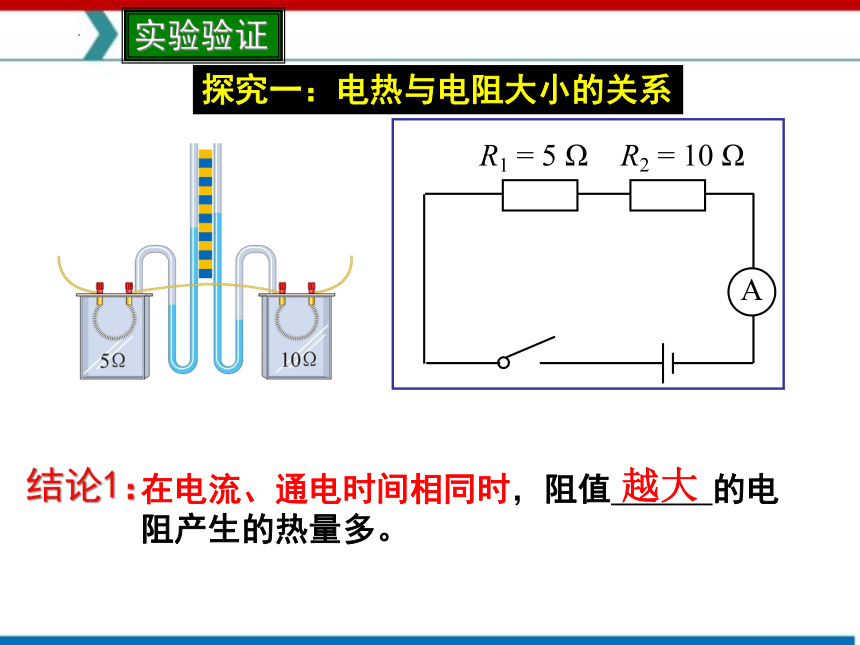

实验验证
R1 = 5 Ω
R2 = 10 Ω
A
探究一：电热与电阻大小的关系
结论1：
在电流、通电时间相同时，阻值 的电阻产生的热量多。
越大

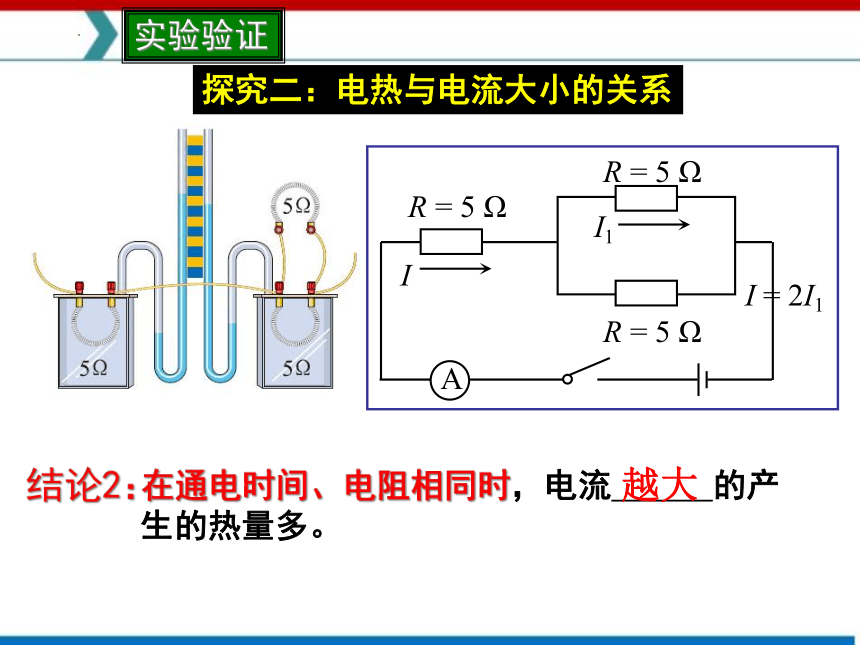

实验验证
I = 2I1
I
A
R = 5 Ω
R = 5 Ω
R = 5 Ω
I1
结论2：
在通电时间、电阻相同时，电流 的产生的热量多。
越大
实验验证
探究二：电热与电流大小的关系
结论3：
在电流、电阻相同时，通电时间 的产生的热量多。
越长
？
实验验证
探究三：电热与通电时间的关系
焦耳定律
【例题1】某电热器电阻丝的阻值为55Q，接在电压为220V的电源上，20min内共产生多少热量
随堂训练
纯电阻电路:
电能 → 内能
Q
I2Rt
W
UIt
=
M
非纯电阻电路:
电能 → 内能 + 其它形式的能
W
Q + E其
UIt
I2Rt
＞
W与Q
电功与电热的关系
纯电阻电路：W=Q=Pt=UIt=U2/R t=I2Rt
【例题2】:一台电动机正常工作时线圈两端的电压为380伏，线圈的电阻为2欧,线圈中的电流为10安,若这台电动机正常工作1秒钟，
求:（1）消耗的电能W。
（2）产生的热量Q。
随堂训练

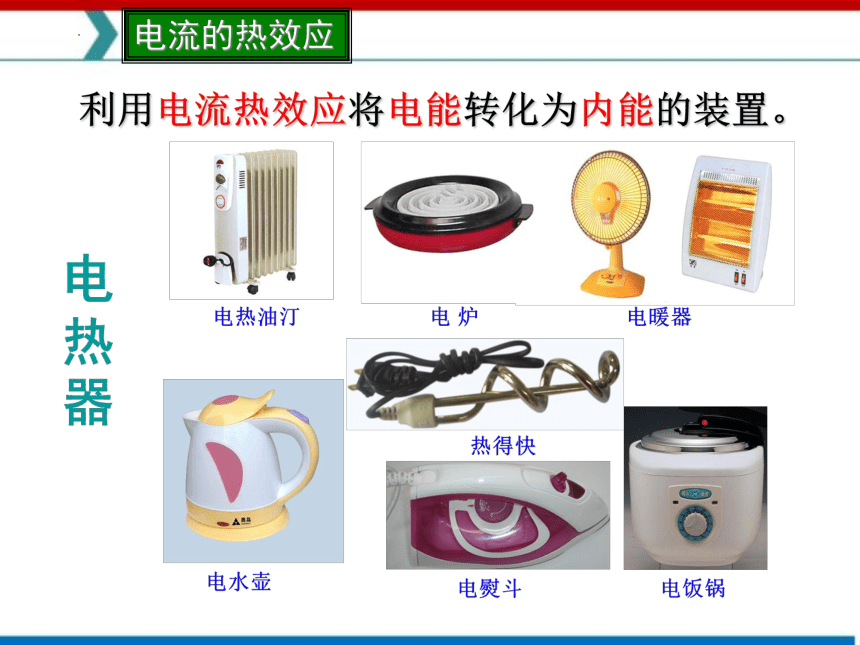

电热的利用
电热的防止
【例题3】:某电动机上标有“220V,2A”它的线圈电阻为5 ，当它正常工作一分钟后，消耗的电能为多少？线圈中产生的热量为多少？如没有其他能量的损失，则得到多少的机械能？
随堂训练
