(共33张PPT)
第十五讲　电功率　
第2课时　测量小灯泡的电功率

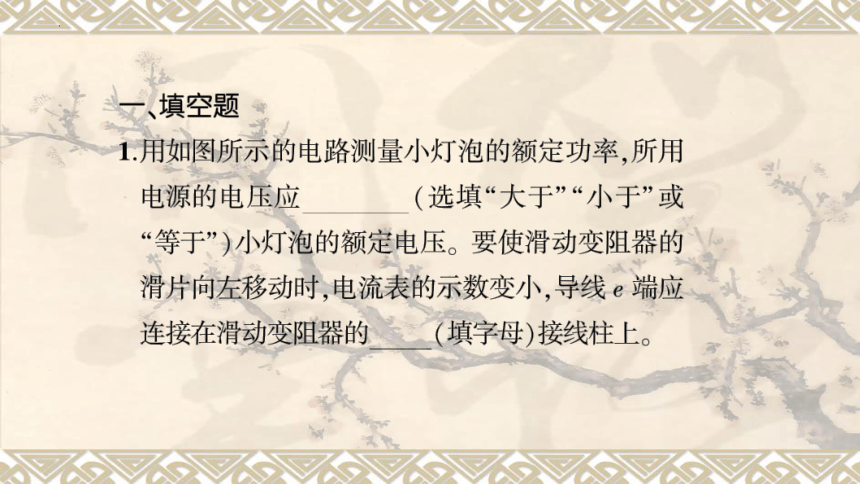

一、填空题

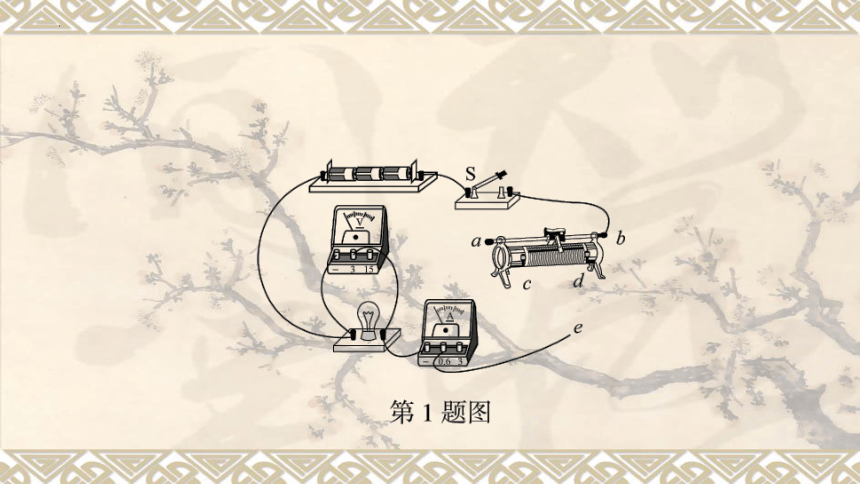

1.用如图所示的电路测量小灯泡的额定功率，所用
电源的电压应大于（选填“大于”“小于”或
“等于”)小灯泡的额定电压。要使滑动变阻器的
滑片向左移动时，电流表的示数变小，导线端应
连接在滑动变阻器的d(填字母)接线柱上。
wy
b
月0
3
a
uuag
e
000
0.63
第1题图

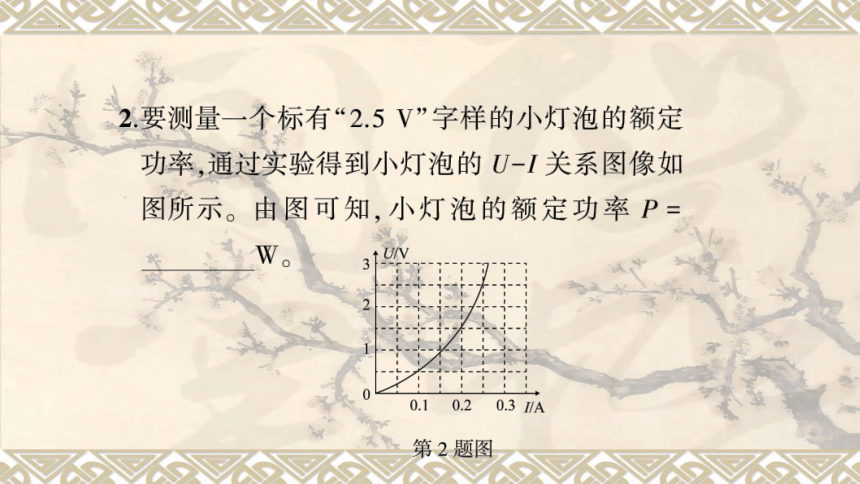

2.要测量一个标有“2.5V”字样的小灯泡的额定
功率，通过实验得到小灯泡的U-I关系图像如
图所示。由图可知，小灯泡的额定功率P=
0.625
W。
V
3
I
1
2
0
0.1
0.2
0.3I/A
第2题图

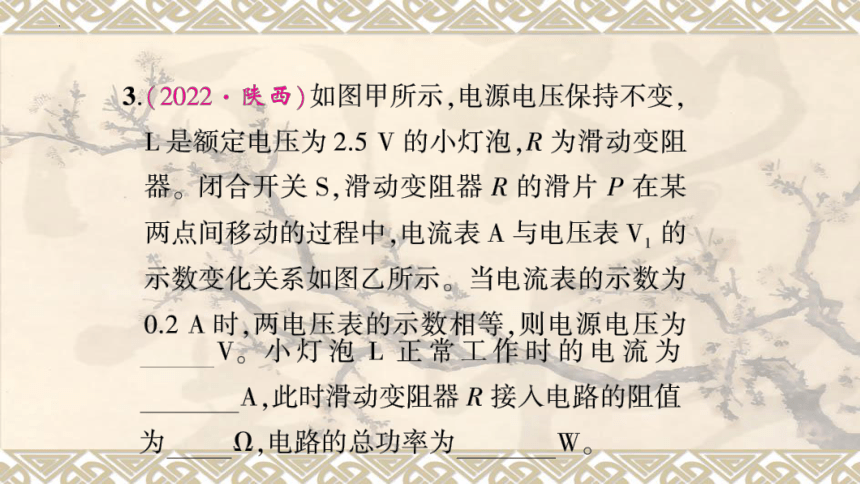

3.(2022·陕西)如图甲所示，电源电压保持不变，
L是额定电压为2.5V的小灯泡，R为滑动变阻
器。闭合开关S,滑动变阻器R的滑片P在某
两点间移动的过程中，电流表A与电压表V,的
示数变化关系如图乙所示。当电流表的示数为
0.2A时，两电压表的示数相等，则电源电压为
3V。小灯泡L正常工作时的电流为
0.25A,此时滑动变阻器R接入电路的阻值
为2Ω，电路的总功率为
0.75
W。
IA
0.3
R
0.2
H-
0.1
A
S
0
2
3
V
甲
乙
第3题图

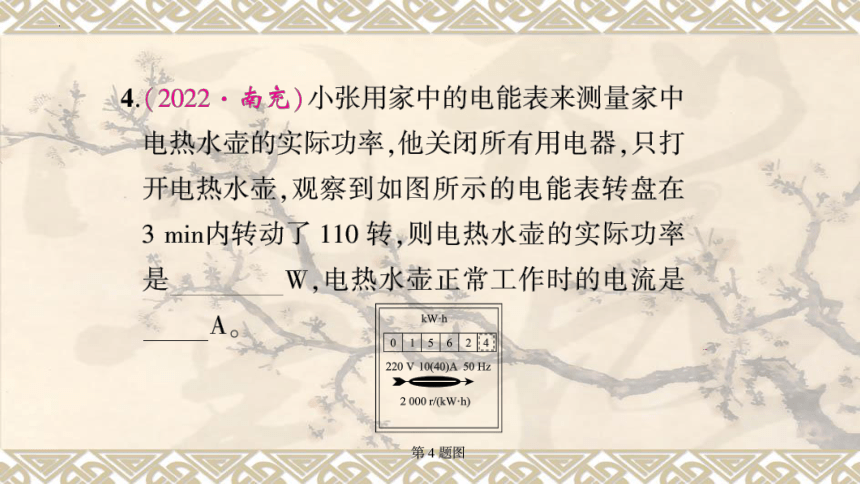

4.(2022·南充)小张用家中的电能表来测量家中
电热水壶的实际功率，他关闭所有用电器，只打
开电热水壶，观察到如图所示的电能表转盘在
3min内转动了110转，则电热水壶的实际功率
是1100
W,电热水壶正常工作时的电流是
5A。
kW.h
0
1
5
6
2
4
220V10(40)A50Hz
2000r/kW·h)
第4题图

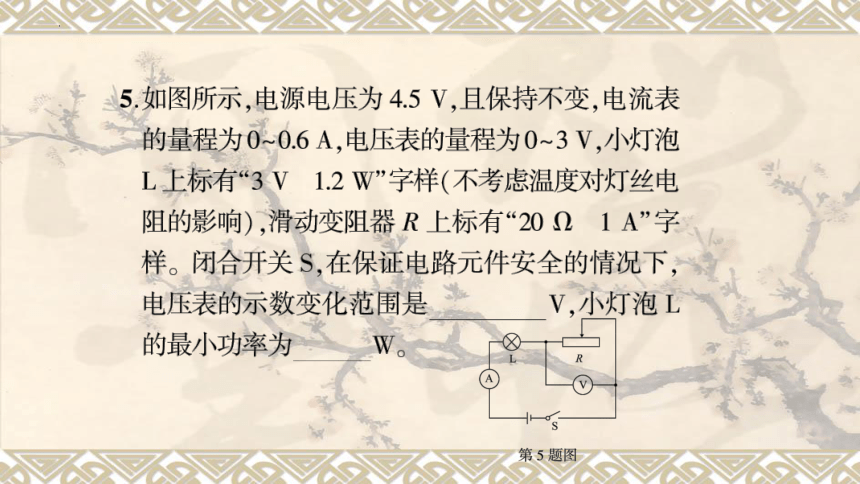

5.如图所示，电源电压为4.5V,且保持不变，电流表
的量程为0~0.6A,电压表的量程为0~3V,小灯泡
L上标有“3V1.2W”字样（不考虑温度对灯丝电
阻的影响)，滑动变阻器R上标有“2021A”字
样。闭合开关S,在保证电路元件安全的情沉下，
电压表的示数变化范围是1.5~3V,小灯泡L
的最小功率为0.3W。
L
R
A
V
S
第5题图

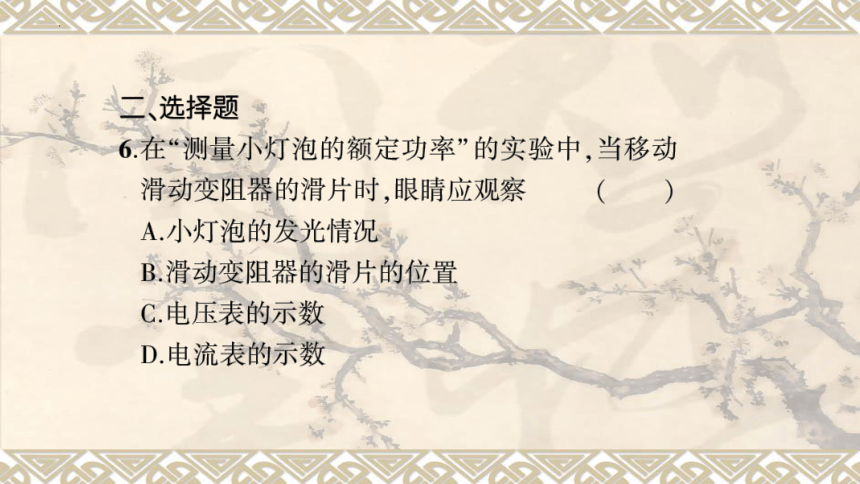

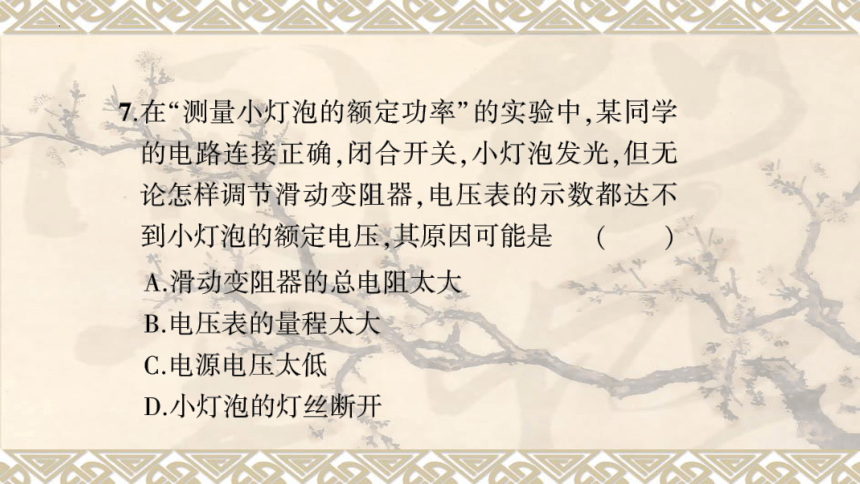

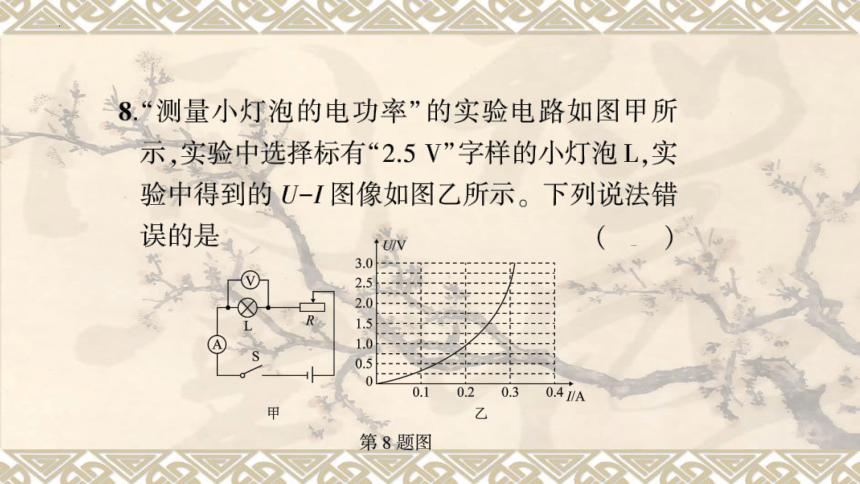

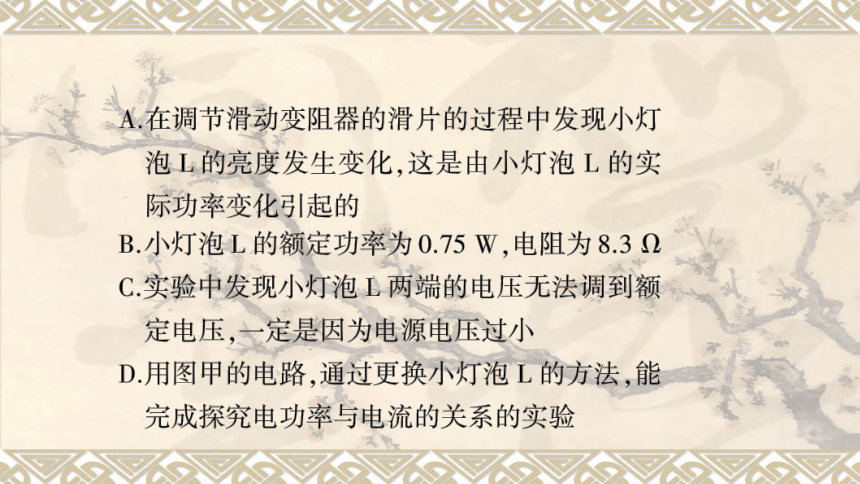

二、选择题
6.在“测量小灯泡的额定功率”的实验中，当移动
滑动变阻器的滑片时，眼睛应观察
(C)
A.小灯泡的发光情况
B.滑动变阻器的滑片的位置
C.电压表的示数
D.电流表的示数
