(共12张PPT)
PN结的单向导电性
外加正向电压

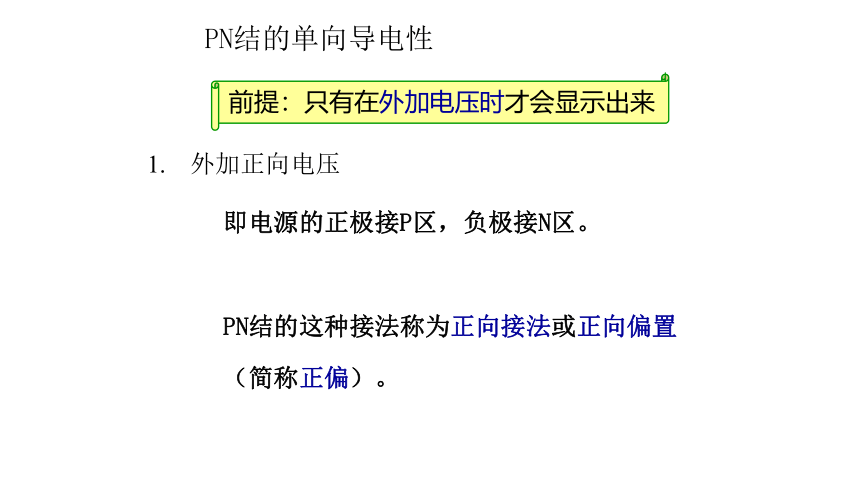

PN结的单向导电性
即电源的正极接P区，负极接N区。
PN结的这种接法称为正向接法或正向偏置（简称正偏）。
前提：只有在外加电压时才会显示出来

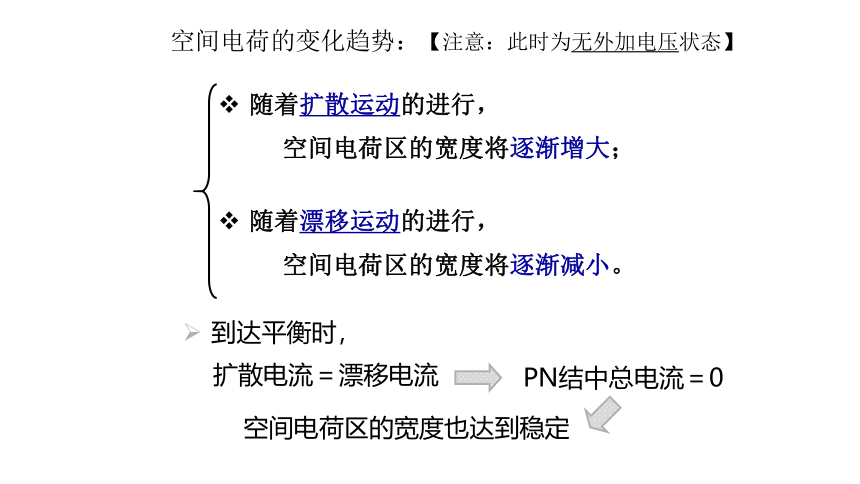

空间电荷的变化趋势：【注意：此时为无外加电压状态】
随着扩散运动的进行，
空间电荷区的宽度将逐渐增大；
随着漂移运动的进行，
空间电荷区的宽度将逐渐减小。
到达平衡时，
扩散电流＝漂移电流
PN结中总电流＝0
空间电荷区的宽度也达到稳定

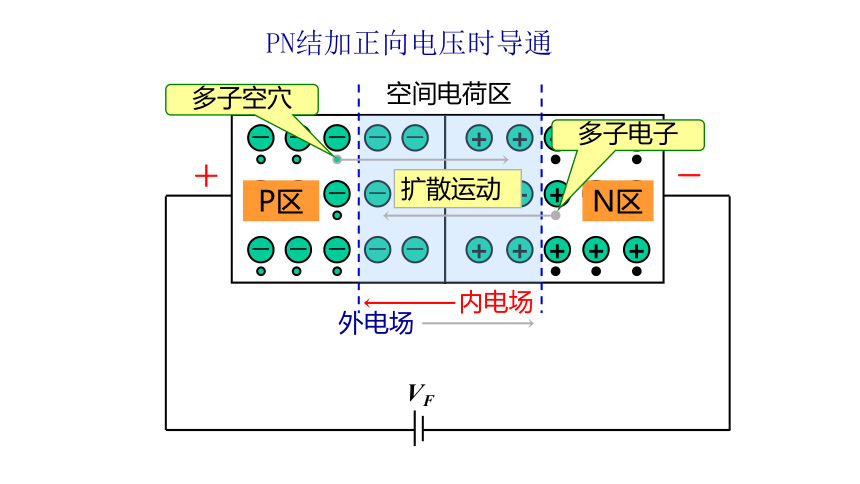

PN结加正向电压时导通
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
＋
－
外电场
P区
N区
多子空穴
多子电子
VF
空间电荷区
内电场
扩散运动

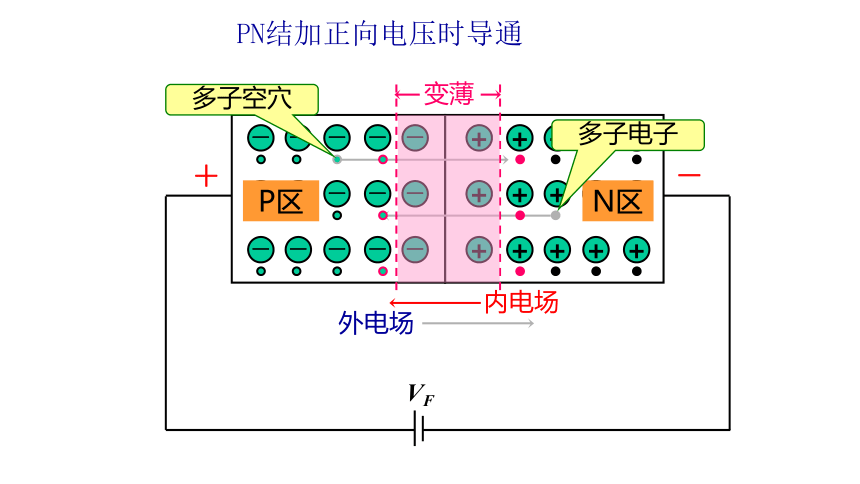

PN结加正向电压时导通
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
＋
－
内电场
外电场
P区
N区
多子空穴
多子电子
VF
变薄

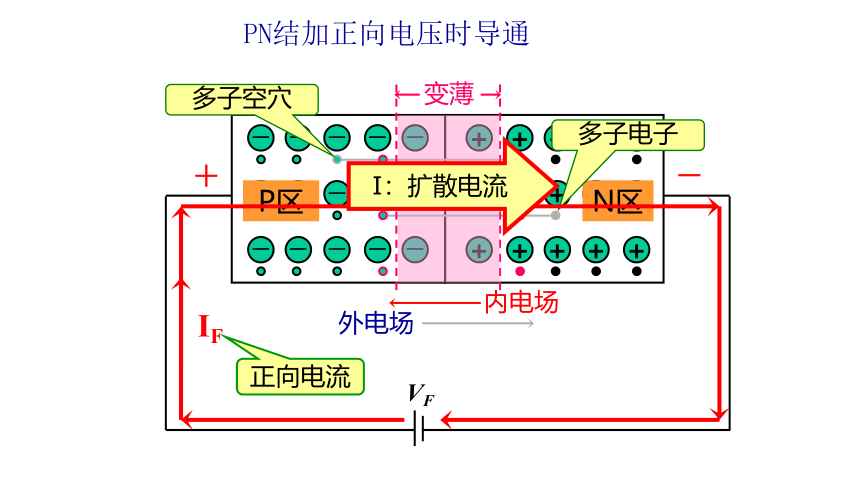

PN结加正向电压时导通
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
变薄
＋
－
内电场
外电场
P区
N区
多子空穴
多子电子
IF
VF
正向电流
I：扩散电流
PN结加正向电压时导通
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
变薄
＋
－
内电场
外电场
P区
N区
IF
VF
I：扩散电流
内电场被削弱，多子的扩散加
强，形成较大的扩散电流I。
小结
PN结加正向电压时导通
动画演示
内外电场方向相反，故势垒降低，有利于扩散运动的进行。
外加反向电压
即电源的正极接N区，负极接P区。
PN结的这种接法称为反向接法或反向偏置（简称反偏）。
PN结加反向电压时截止
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
空间电荷区
＋
－
内电场
外电场
P区
N区
少子电子
少子空穴
VR
漂移运动
PN结加反向电压时截止
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
＋
－
内电场
外电场
P区
N区
VR
变厚
IR
I：漂移电流
反向电流
温度一定时，反向电流IR趋于恒定值，称为反向饱和电流IS。
PN结加反向电压时截止
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
＋
－
内电场
外电场
P区
N区
VR
变厚
IR
I：漂移电流
小结
内电场被加强，多子的扩散受抑制。少子漂移加强，但少子数量有限，只能形成较小的反向电流IR。
