(共12张PPT)

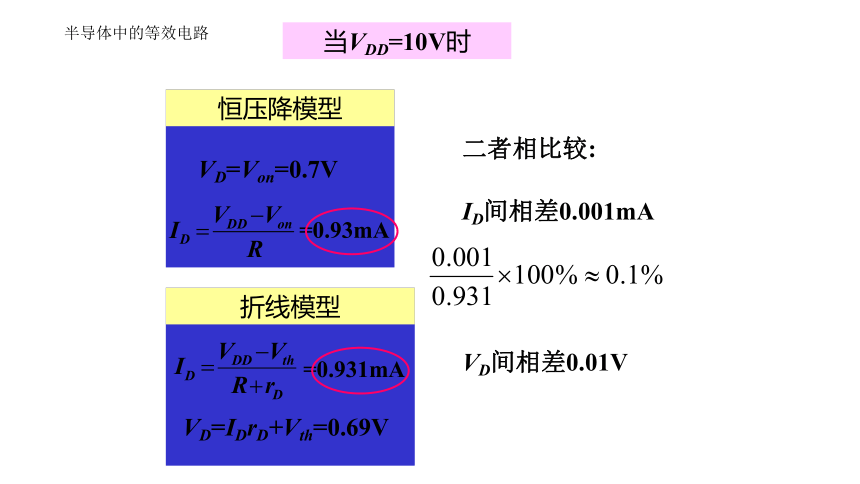

半导体中的等效电路
VD=Von=0.7V
=0.93mA
恒压降模型
当VDD=10V时
VD=IDrD+Vth=0.69V
=0.931mA
折线模型
二者相比较:
ID间相差0.001mA
VD间相差0.01V

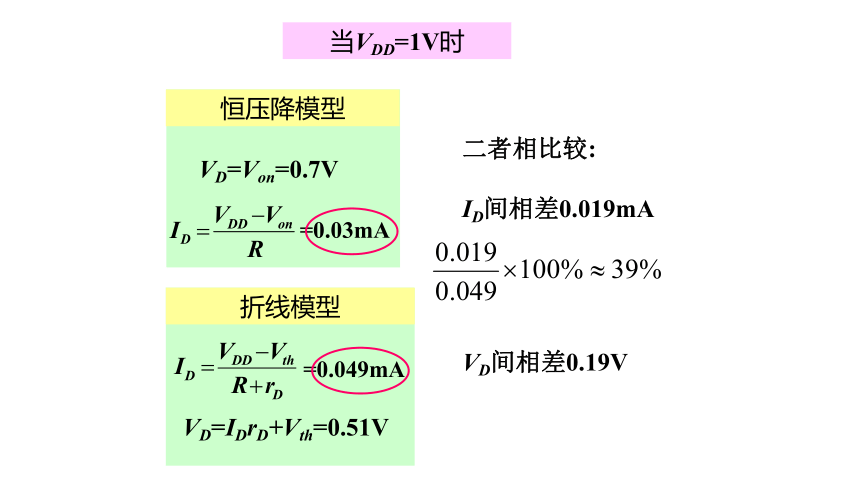

半导体中的等效电路
VD=IDrD+Vth=0.51V
=0.049mA
VD=Von=0.7V
=0.03mA
恒压降模型
当VDD=1V时
折线模型
二者相比较:
ID间相差0.019mA
VD间相差0.19V

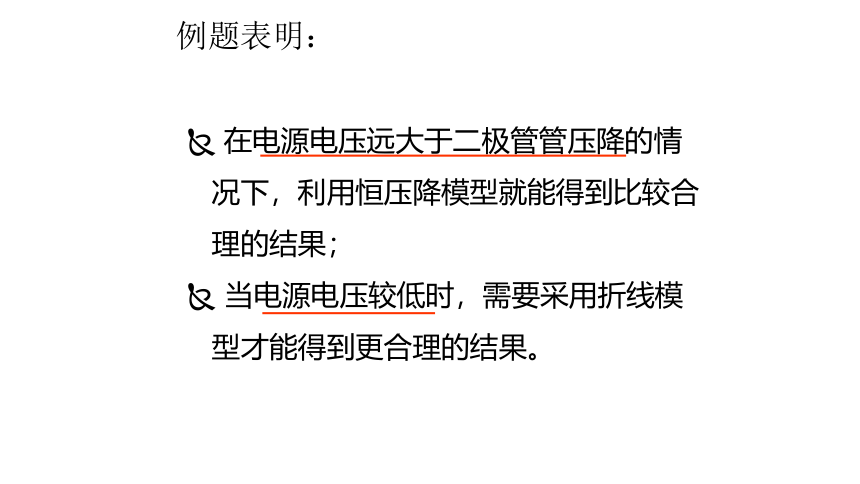

例题表明：
在电源电压远大于二极管管压降的情况下，利用恒压降模型就能得到比较合理的结果；
当电源电压较低时，需要采用折线模型才能得到更合理的结果。

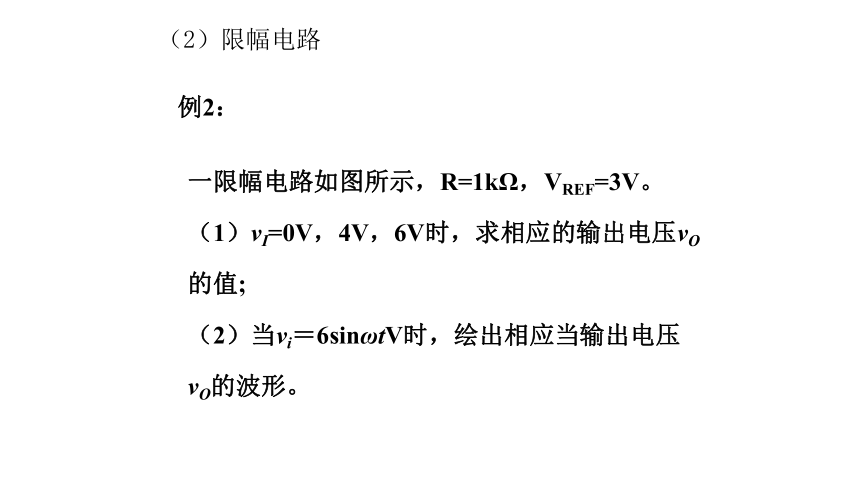

（2）限幅电路
一限幅电路如图所示，R=1kΩ，VREF=3V。
（1）vI=0V，4V，6V时，求相应的输出电压vO的值;
（2）当vi＝6sinωtV时，绘出相应当输出电压vO的波形。
例2：
+
+
－
R
－
vO
D
VREF
vI

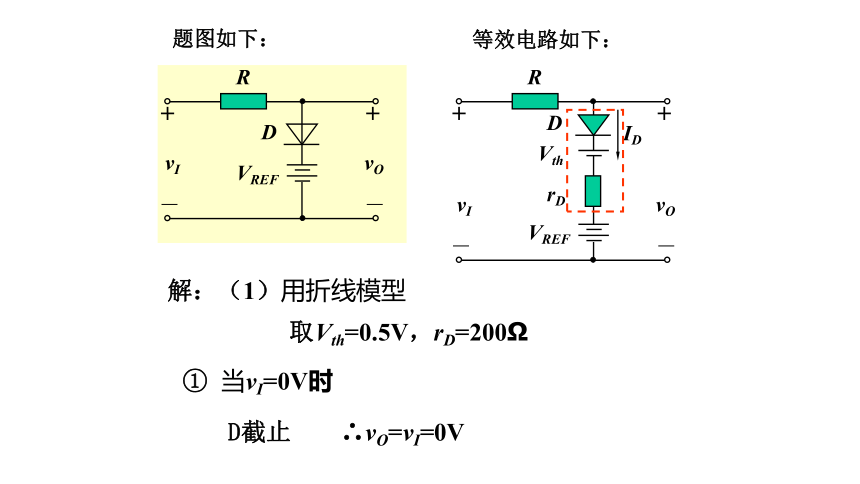

题图如下：
等效电路如下：
+
+
－
R
－
vO
D
VREF
vI
Vth
rD
ID
解：（1）用折线模型
取Vth=0.5V，rD=200Ω
① 当vI=0V时
D截止
∴vO=vI=0V
VO≈3.917V
同②
ID≈2.083V
D导通，则v0=VAB
即VO=Vth+IDrD+VREF
∴VO≈3.583V
等效电路如下：
+
+
－
R
－
vO
D
VREF
vI
Vth
rD
ID
② 当vI=4V时
③ 当vI=6V时
A
B
（2）当vi=6sinωtV时，求vO的波形
先画出电压传输特性曲线：
当vID截止 ∴此时vO=vI
故为一条过原点0且斜率为1的直线
当vI>Vth+VREF=3.5V时：
传输特性发生转折并以斜率rD/(rD+R)上升
绘制输出电压vO的波形：
方法：按照输入电压的波形通过传输特性用描点法可以画出。
若ωt=0，则vI=6sin0=0V
显然此时vI<3.5V
vO=vI=0V
若ωt=π/2，则vI=6sinπ/2=6V
vI>3.5V
vO≈3.917V
（已在(1)中③时求得）
若ωt=π，则vI=6sinπ=0V
又为vI<3.5V
vO=vI=0V
若ωt=3π/2，则vI=6sin3π/2=-6V
可见仍为vI<3.5V
vO=vI=-6V
若ωt=2π，则vI=6sin2π=0V
vI<3.5V
vO=vI=0V
据前面讨论可得
vO
的波形
（3）开关电路
一二极管开关电路如图所示。当vI1和vI2为0V或5V时，求vI1和vI2的值不同组合情况下，输出电压vO的值。设二极管是理想的。
例3：
vI1
D1
vI2
D2
4.7kΩ
VCC
5V
vO
解：
vI1 vI2 D1 D2 vO
0V 0V 通 通 0V
0V 5V 通 止 0V
5V 0V 止 通 0V
5V 5V 止 止 5V
逻辑与
（4）低电压稳压电路
在下图的低电压稳压电路中，直流电源电压VI的正常值为10V，R=10kΩ，若VI变化±1V时，问相应的硅二极管电压（输出电压）的变动如何？
例4：
VI
R
D
vO
iD
vD
＋
－
请同学们
自己看书！
