金属半导体接触及能级图
金属半导体接触及能级图

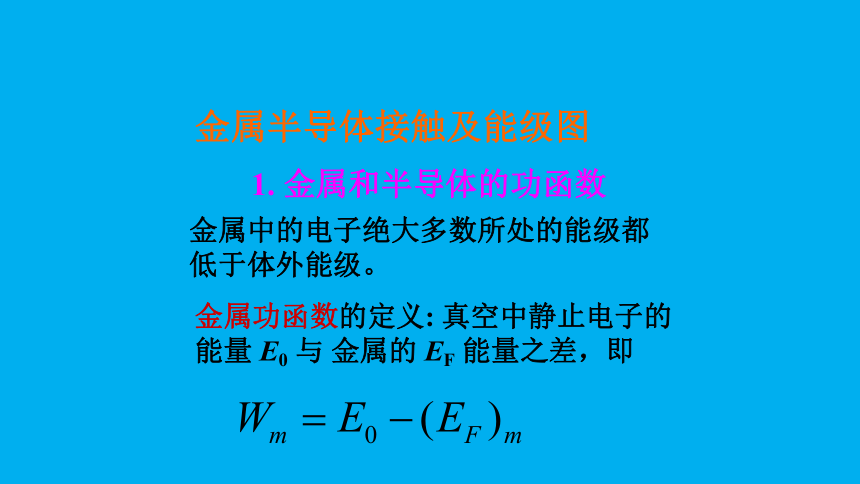

1. 金属和半导体的功函数
金属中的电子绝大多数所处的能级都低于体外能级。
金属功函数的定义: 真空中静止电子的能量 E0 与 金属的 EF 能量之差，即

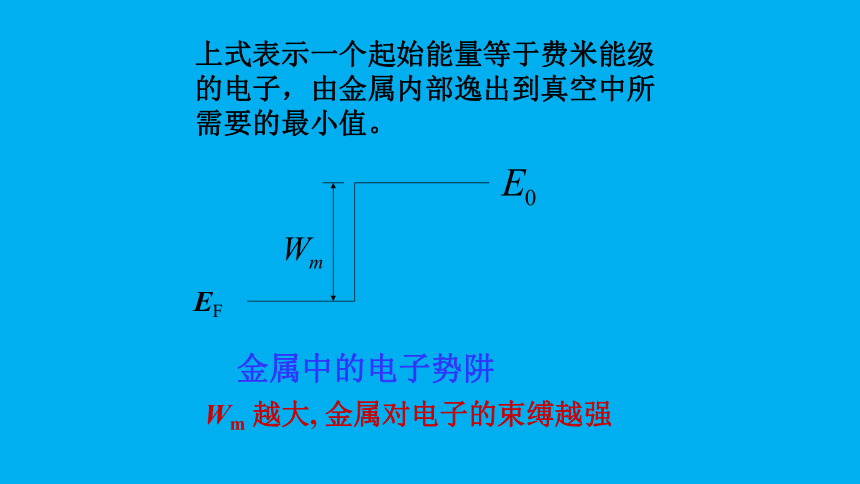

上式表示一个起始能量等于费米能级的电子，由金属内部逸出到真空中所需要的最小值。
金属中的电子势阱
EF
Wm 越大, 金属对电子的束缚越强

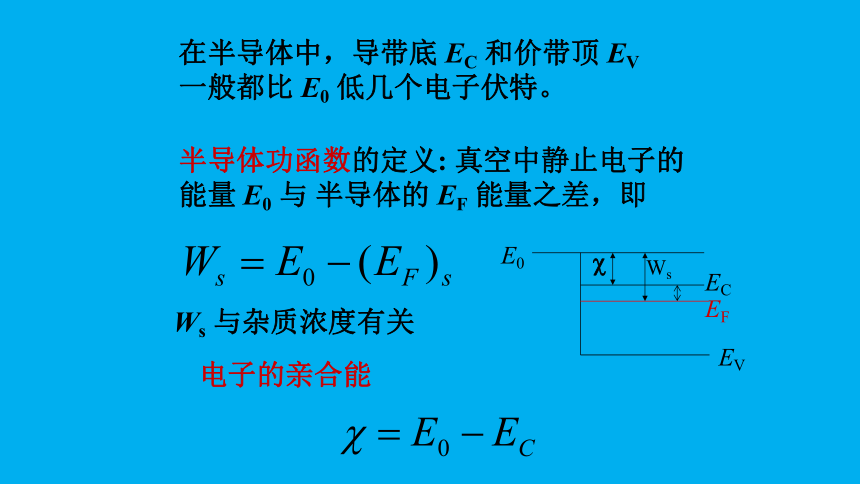

在半导体中，导带底 EC 和价带顶 EV
一般都比 E0 低几个电子伏特。
半导体功函数的定义: 真空中静止电子的能量 E0 与 半导体的 EF 能量之差，即
Ws 与杂质浓度有关
E0
EC
EF
EV

Ws
电子的亲合能
2.接触电势差
Ev

Ws

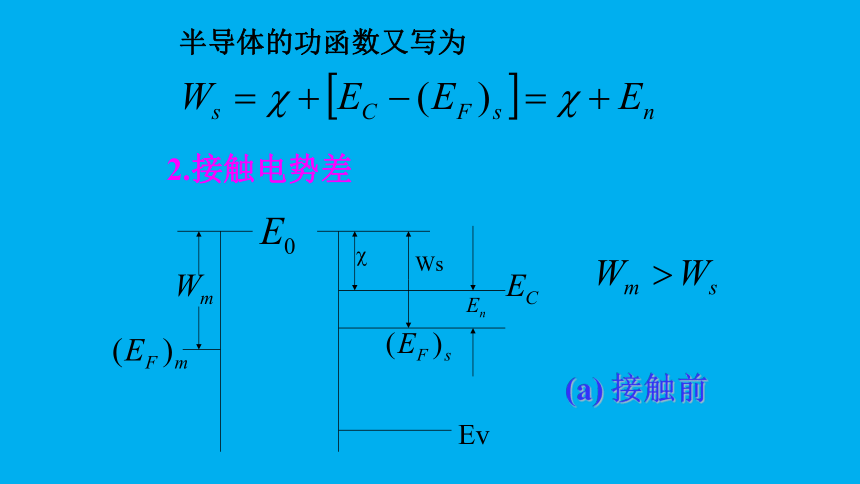

(a) 接触前
半导体的功函数又写为
D

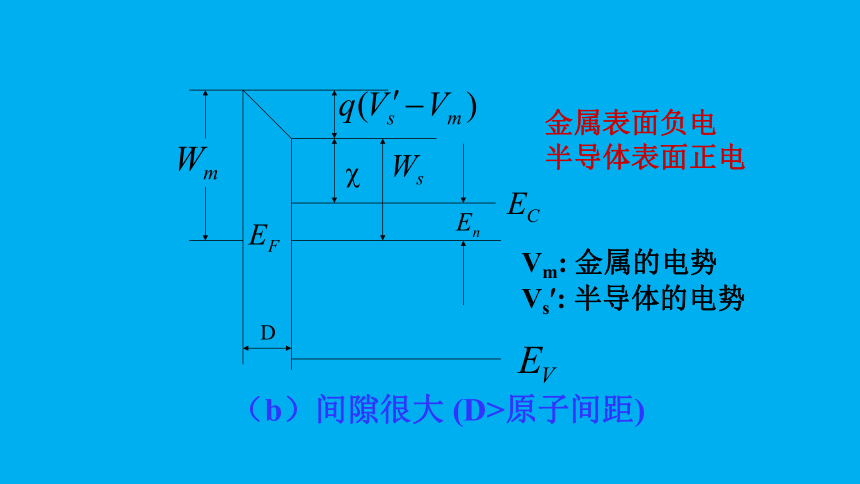

（b）间隙很大 (D>原子间距)
金属表面负电
半导体表面正电
Vm: 金属的电势
Vs : 半导体的电势
平衡时, 无电子的净流动. 相对于(EF)m, 半导体的(EF)s下降了
接触电势差:
金属和半导体接触而产生的电势差 Vms.

（c）紧密接触
半导体表面有空间
电荷区
空间电荷区内有电场
电场造成能带弯曲
E
+
_
因表面势 Vs < 0
能带向上弯曲
qVD
接触电势差一部分降落在空间电荷区, 另一
部分降落在金属和半导体表面之间
若D 原子间距, 电子可自由穿过间隙, Vms 0,
则接触电势差大部分降落在空间电荷区
（d）忽略间隙
qVD
半导体一边的势垒高度
金属一边的势垒高度
半导体表面形成一个正的空间电荷区
电场方向由体内指向表面 (Vs<0)
半导体表面电子的能量高于体内的，能
带向上弯曲，即形成表面势垒
当金属与n型半导体接触
Wm>Ws
在势垒区中，空间电荷主要由电离施主形成，
电子浓度要比体内小得多，因此它是一个高
阻的区域，常称为阻挡层。
