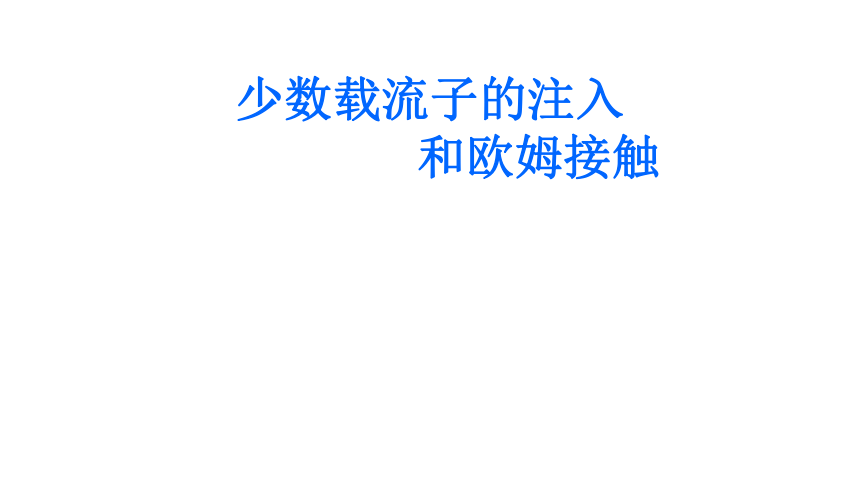

少数载流子的注入
和欧姆接触
少数载流子的注入
和欧姆接触

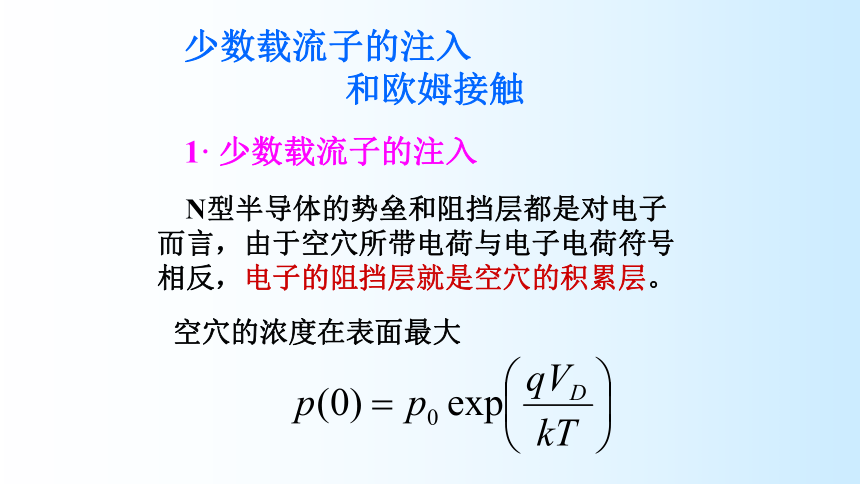

1· 少数载流子的注入
N型半导体的势垒和阻挡层都是对电子而言，由于空穴所带电荷与电子电荷符号相反，电子的阻挡层就是空穴的积累层。
空穴的浓度在表面最大
空穴电流的大小，首先决定于阻挡层中的空穴浓度。只要势垒足够高，靠近接触面的空穴浓度就可以很高。

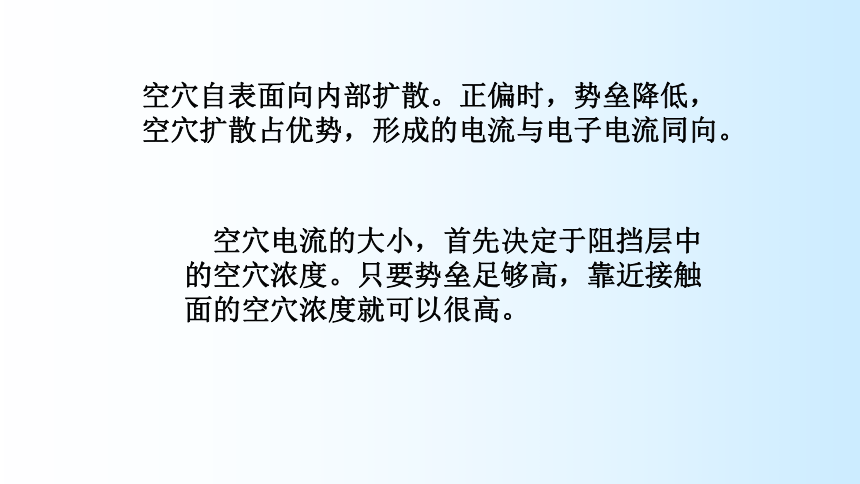

空穴自表面向内部扩散。正偏时，势垒降低，
空穴扩散占优势，形成的电流与电子电流同向。
Ec(0)
Ev(0)
Ec
EF
Ev

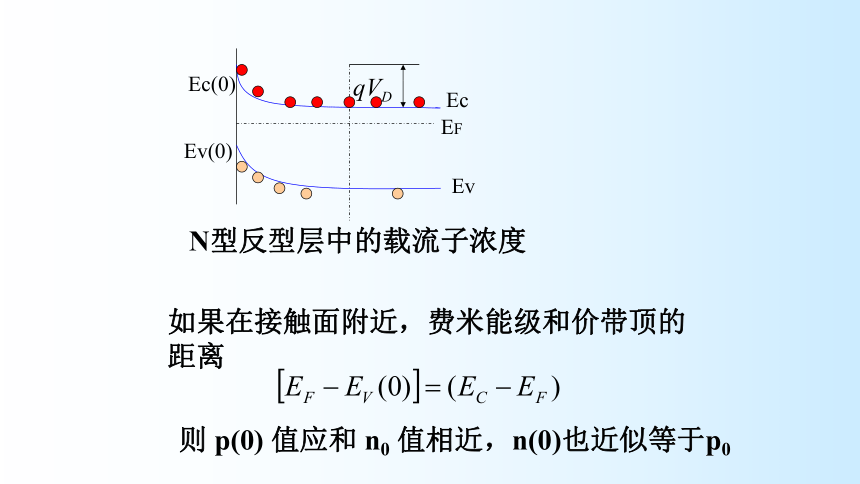

N型反型层中的载流子浓度
如果在接触面附近，费米能级和价带顶的距离
则 p(0) 值应和 n0 值相近，n(0)也近似等于p0
qΔΦ
qΦns
(EF)m
0
无镜象力
有镜象力
xm
镜象势能

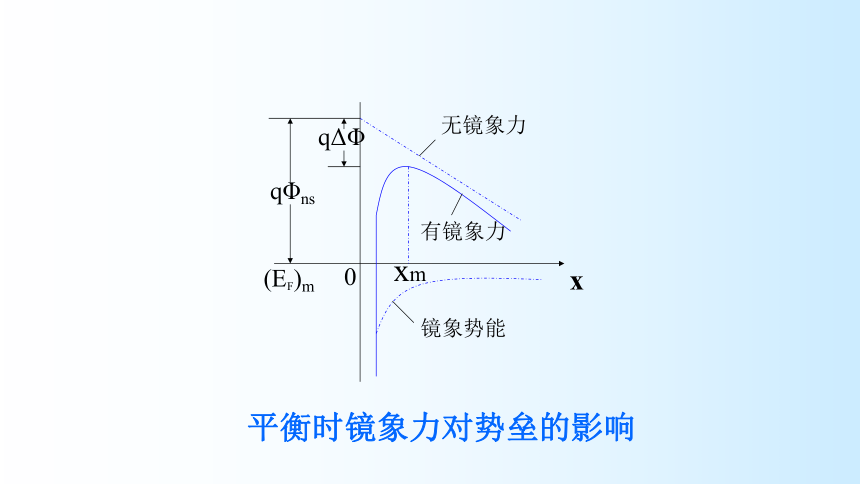

平衡时镜象力对势垒的影响
x

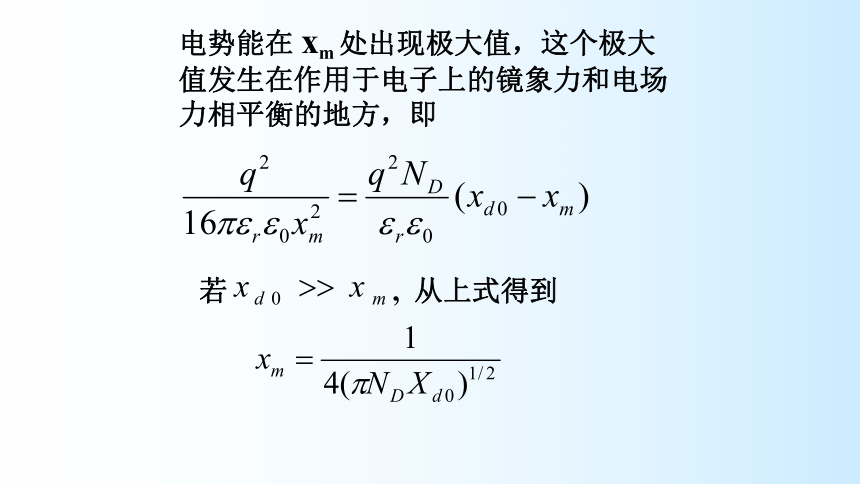

电势能在 xm 处出现极大值，这个极大值发生在作用于电子上的镜象力和电场力相平衡的地方，即
若 , 从上式得到
势垒顶向内移动，并且引起势垒的降低 q 。
势能的极大值小于qΦns。这说明，镜象力使
平衡时， q 很小，可忽略
外加电压非平衡时， 势垒极大值所对应的x值
当反向电压较高时，势垒的降低变得明显，镜象力的影响显得重要。
势垒的降低量
镜象力所引起的势垒降低量随反向电压的增加
而缓慢地增大
不考虑镜像力的影响时
考虑镜像力的影响时
JsD中的
变为
V , JsD
（2）隧道效应的影响
能量低于势垒顶的电子有一定概率穿过势垒，
穿透的概率与电子能量和势垒厚度有关
隧道效应的简化模型
对于一定能量的电子，存在一个临界势垒厚度xc,
若 xd>xc, 则电子完全不能穿过势垒；
若 xd金属一边的有效势垒高度为 -qV(x), 若xc<隧道效应引起的势垒降低为
反向电压较高时，势垒的降低才明显
镜像力和隧道效应对反向特性影响显著
引起势垒高度的降低，使反向电流增加
反向电压越大，势垒降低越显著，
反向电流越大
4.肖特基势垒二极管
肖特基势垒二极管的正向电流，主要是由半导体中的多数载流子进入金属形成的，此二极管将有较低的正向导通电压，一般为0·3V左右，且有更好的高频特性。
利用金属－半导体整流接触特性制成的二极管
