特殊二极管
特殊二极管

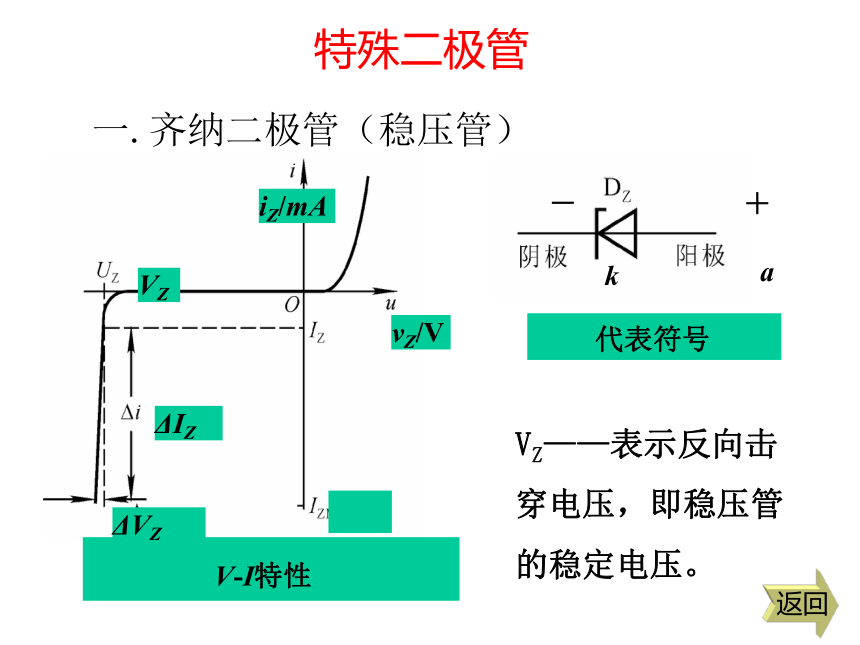

一.齐纳二极管（稳压管）
iZ/mA
vZ/V
VZ
ΔIZ
ΔVZ
V-I特性
a
k
＋
－
代表符号
VZ——表示反向击穿电压，即稳压管的稳定电压。
返回
稳压电路
VI
IZ
IO(IL)
VO

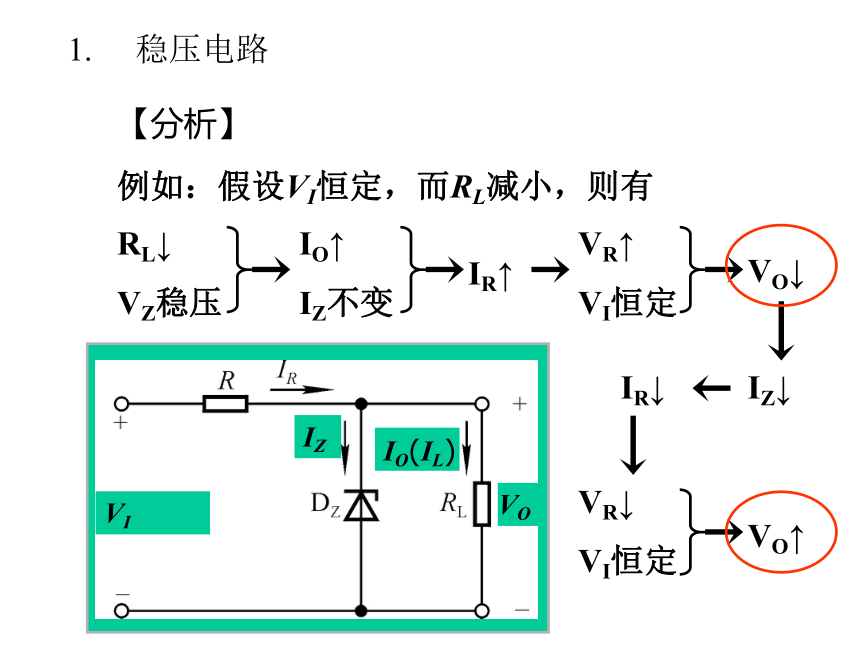

【分析】
例如：假设VI恒定，而RL减小，则有
RL↓
VZ稳压
IO↑
IZ不变
IR↑
VR↑
VI恒定
VO↓
IZ↓
IR↓
VR↓
VI恒定
VO↑

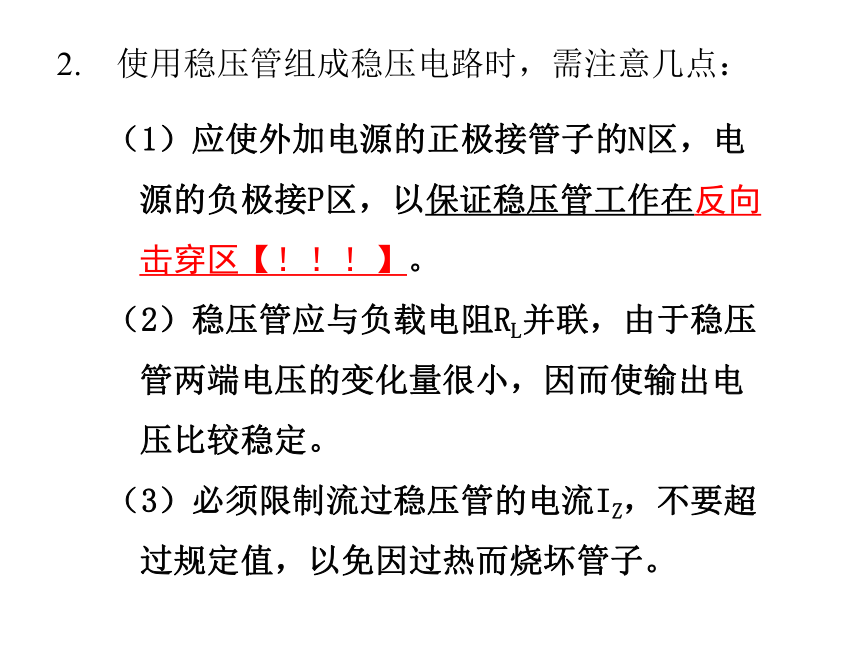

使用稳压管组成稳压电路时，需注意几点：
（1）应使外加电源的正极接管子的N区，电源的负极接P区，以保证稳压管工作在反向击穿区【！！！】。
（2）稳压管应与负载电阻RL并联，由于稳压管两端电压的变化量很小，因而使输出电压比较稳定。
（3）必须限制流过稳压管的电流IZ，不要超过规定值，以免因过热而烧坏管子。

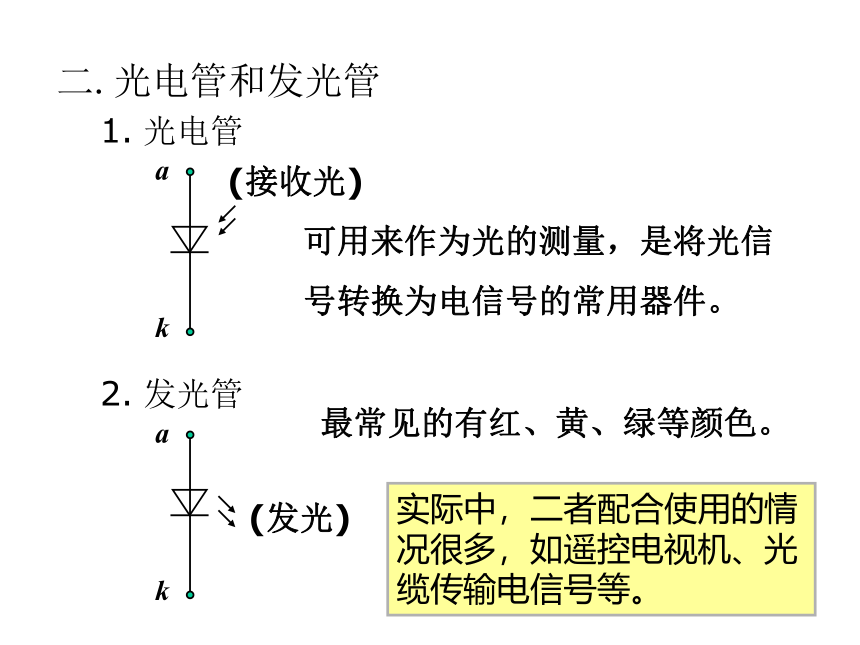

二.光电管和发光管
光电管
a
k
可用来作为光的测量，是将光信号转换为电信号的常用器件。
发光管
a
k
(发光)
最常见的有红、黄、绿等颜色。
实际中，二者配合使用的情况很多，如遥控电视机、光缆传输电信号等。
(接收光)
几种普通发光二极管实物图
长脚为正极
大头为负极
本章小结（1）
电子电路中常用的半导体器件有二极管、稳压管、双极型三极管和场效应管等。制造这些器件的主要材料是半导体，例如硅和锗等。
半导体中存在两种载流子：电子和空穴。纯净的半导体称为本征半导体，它的导电能力很差。掺有少量其他元素的半导体称为杂质半导体。杂质半导体分为两种：N型半导体——多数载流子是电子；P型半导体——多数载流子是空穴。
本章小结（2）
当把P型半导体和N型半导体结合在一起时，在二者的交界处形成一个PN结，这是制造各种半导体器件的基础，所以PN结这个概念在电子技术中是相当重要的，必须很好的理解。
PN结中的P型半导体与N型半导体的交界处形成一个空间电荷区或耗尽层。当PN结外加正向电压（正向偏置）时，耗尽区变窄，有电流流过；而当外加反向电压（反向偏置）时，耗尽区变宽，没有电流流过或电流极小，这就是半导体二极管的单向导电性。
本章小结（3）
常用V-I特性来描述PN结二极管的性能，V-I特性的理论表达式为
二极管的主要参数有最大整流电流、最高反向工作电压和反向击穿电压。在高频电路中，还要考虑极间电容的影响。
齐纳二极管是一种特殊二极管，利用它在反向击穿状态下的恒压特性，常用它来构成简单的稳压电路。它的正向压降与普通二极管相近，正偏时可相当于普通二极管。
本章小结（4）
二极管电路的分析主要采用模型分析法。在分析电路的静态情况时，根据输入信号的大小，选用不同的模型；只有当信号很微小时，才采用小信号模型。
本章需掌握的主要内容
熟悉下列定义、概念及原理：自由电子和空穴，扩散与漂移，复合，空间电荷区、PN结、耗尽层，二极管的单向导电性，稳压管的稳压作用。
掌握二极管的外特性、主要参数的物理意义。
能够正确选择二极管等器件的模型进行等效分析，是学习后应该掌握的基本技能。
返回
