(共11张PPT)

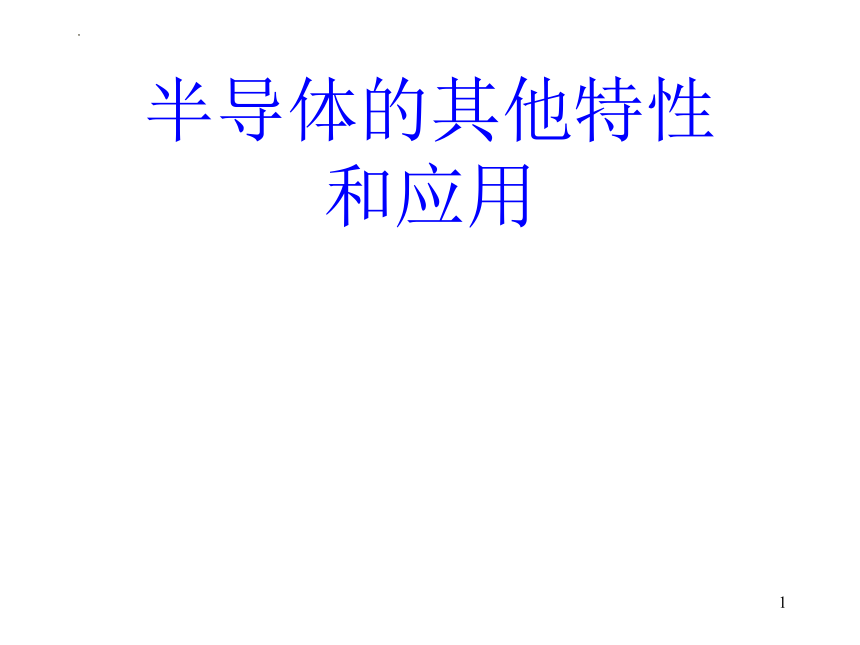

半导体的其他特性和应用
1
2

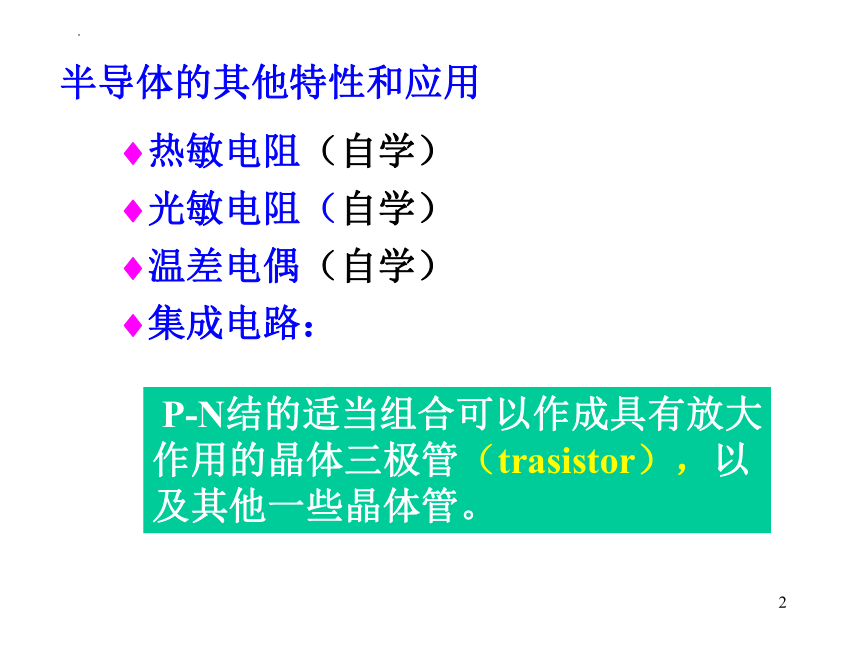

半导体的其他特性和应用
热敏电阻(自学)
光敏电阻(自学)
温差电偶(自学)
P-N结的适当组合可以作成具有放大
作用的晶体三极管(trasistor),以
及其他一些晶体管。
集成电路:
3

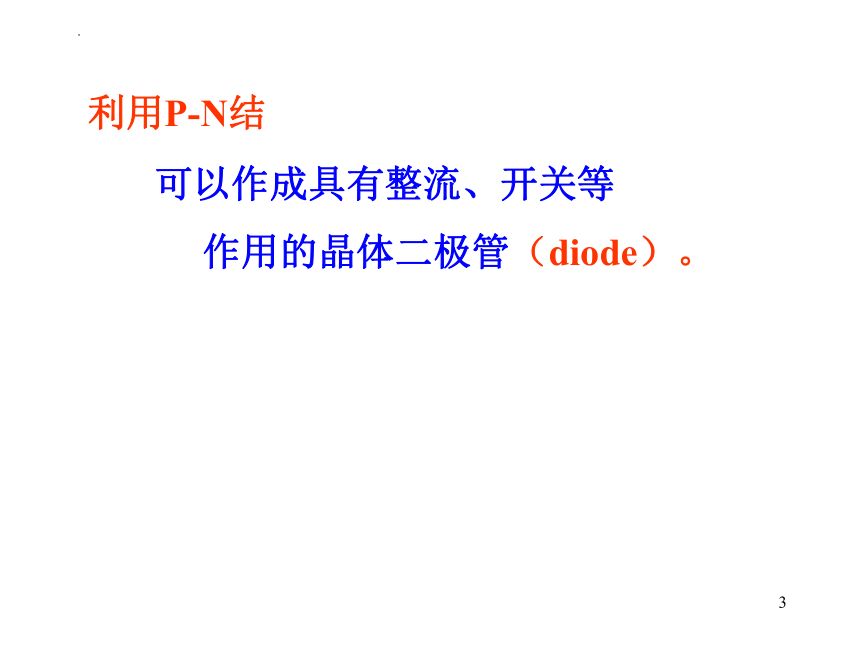

利用P-N结
可以作成具有整流、开关等
   作用的晶体二极管(diode)。
4

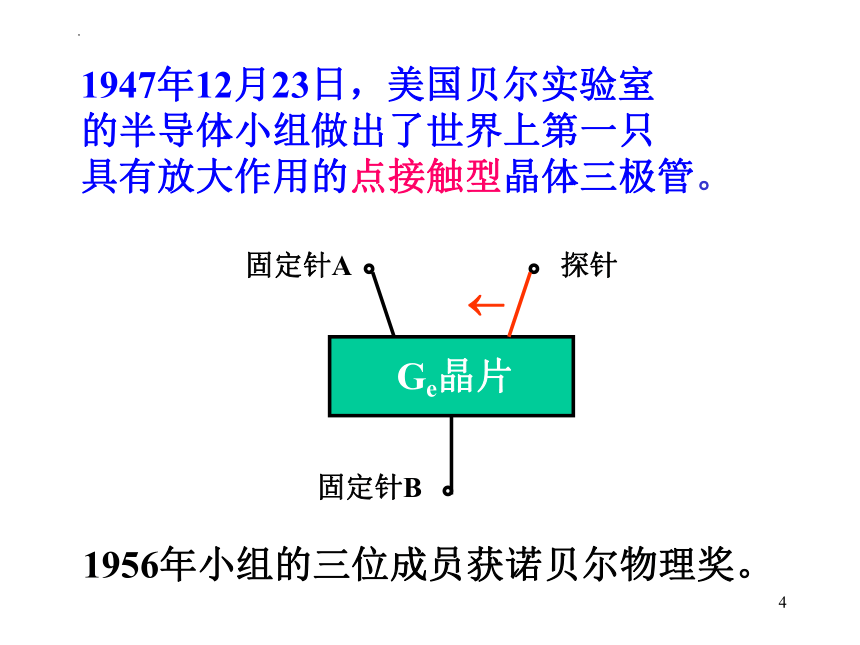

1947年12月23日,美国贝尔实验室
的半导体小组做出了世界上第一只
具有放大作用的点接触型晶体三极管。

固定针B
探针
固定针A
Ge晶片
1956年小组的三位成员获诺贝尔物理奖。
5
p
n
p
电信号
c
b
Veb
Vcb
R
e
~

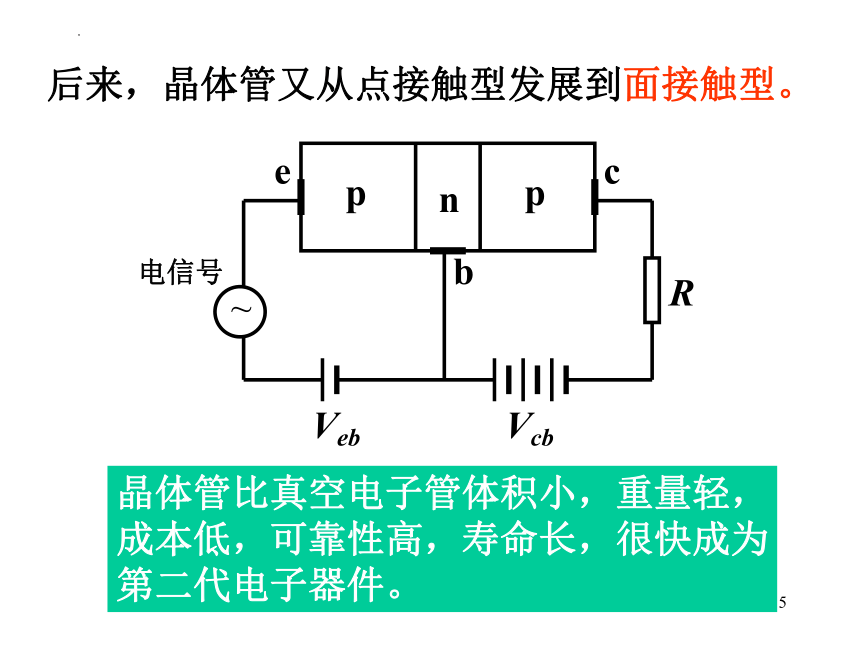

后来,晶体管又从点接触型发展到面接触型。
晶体管比真空电子管体积小,重量轻,
成本低,可靠性高,寿命长,很快成为
第二代电子器件。
6
集成电路
大规模集成电路
超大规模集成电路
下图为INMOS T900 微处理器:
每一个集成块(图中一个长方形部分)
约为手指甲大小,
它有300多万个三极管。
7
8
半导体激光器
半导体激光器是光纤通讯中的重
要光源,在创建信息高速公路的
工程中起着极重要的作用。
  核心部分是
   p型 GaAs 和 n型 GaAs
    构成的 P-N结
     (通过掺杂补偿工艺制得)。
最简单的GaAs同质结半导体激光器,
9
典型尺寸:
长 L = 250~500 m
宽 w= 5~10 m
厚 d = 0.1~0.2 m
它的激励能源
是外加电压
(电泵).在正向
偏压下工作。
解理面
P-N结
P-N结
10
当正向电压大到一定程度时,在某些特
定的能级之间造成粒子数反转的状态,
形成电子与空穴复合发光。
P-N结本身就形成一个光学谐振腔,
它的两个端面就相当于两个反射镜,
形成激光振荡,
适当镀膜后可达到所要求的很高的
反射系数,并利于选频。.
有大量载流子跃迁到较高能量的能级上。
由自发辐射引起受激辐射。.
11
半导体激光器的特点:
功率可达 102 mW
效率高
制造方便
成本低
所需电压低(只需1.5V )
体积小
极易与光纤接合
