资源简介

(共13张PPT)
能层能级习题课件

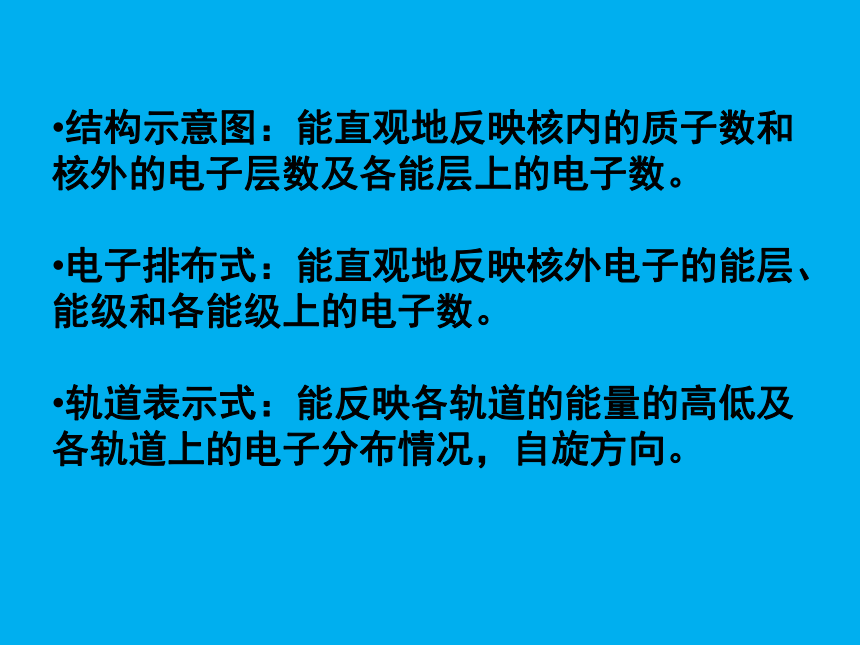

结构示意图：能直观地反映核内的质子数和核外的电子层数及各能层上的电子数。
电子排布式：能直观地反映核外电子的能层、能级和各能级上的电子数。
轨道表示式：能反映各轨道的能量的高低及各轨道上的电子分布情况，自旋方向。

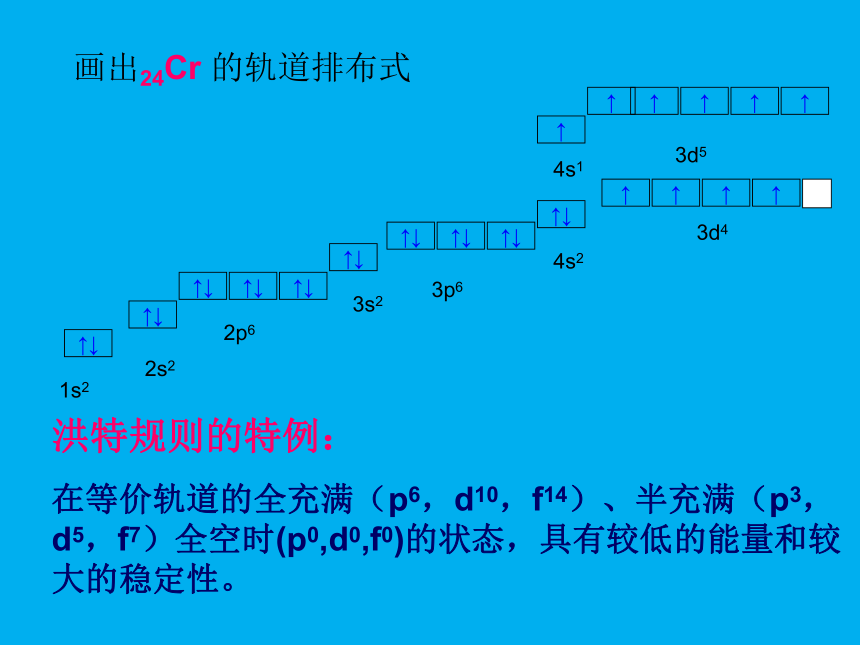

画出24Cr 的轨道排布式
洪特规则的特例：
在等价轨道的全充满（p6，d10，f14）、半充满（p3，d5，f7）全空时(p0,d0,f0)的状态，具有较低的能量和较大的稳定性。
↑↓
↑↓
↑↓
↑↓
↑↓
↑↓
↑↓
↑↓
↑↓
1s2
2s2
2p6
3s2
3p6
↑
↑
↑↓
↑
↑
4s2
3d4
↑
↑
↑
↑
↑
↑
4s1
3d5

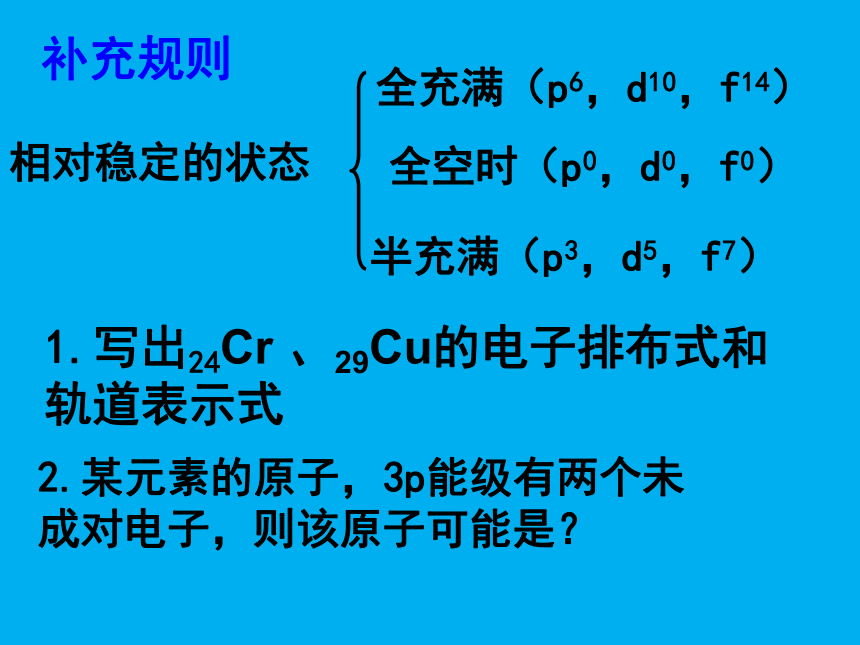

补充规则
相对稳定的状态
全充满（p6，d10，f14）
全空时（p0，d0，f0）
半充满（p3，d5，f7）
1.写出24Cr 、29Cu的电子排布式和轨道表示式
2.某元素的原子，3p能级有两个未成对电子，则该原子可能是？

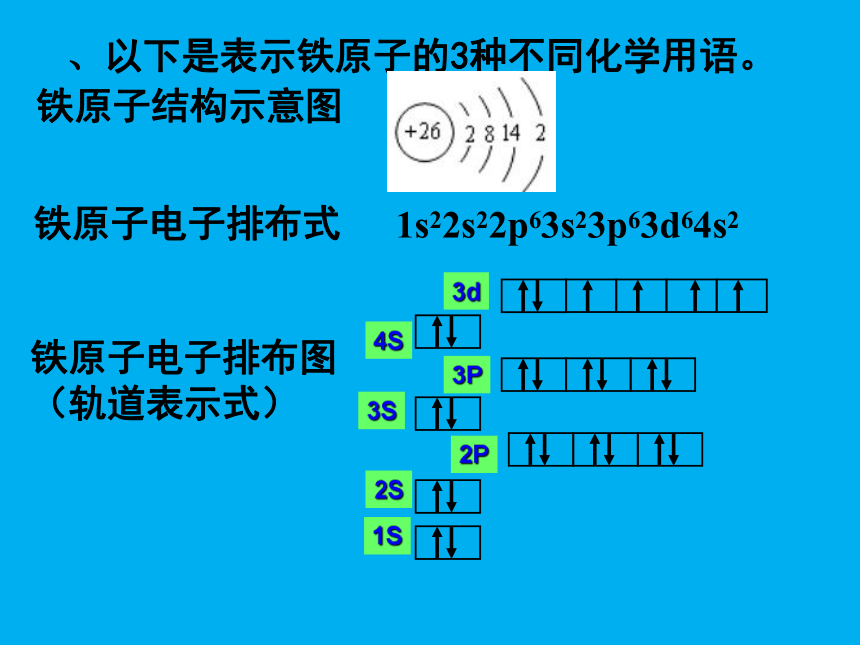

、以下是表示铁原子的3种不同化学用语。
铁原子结构示意图
铁原子电子排布式
铁原子电子排布图
（轨道表示式）
1s22s22p63s23p63d64s2
1S
3S
2S
4S
3P
2P
3d

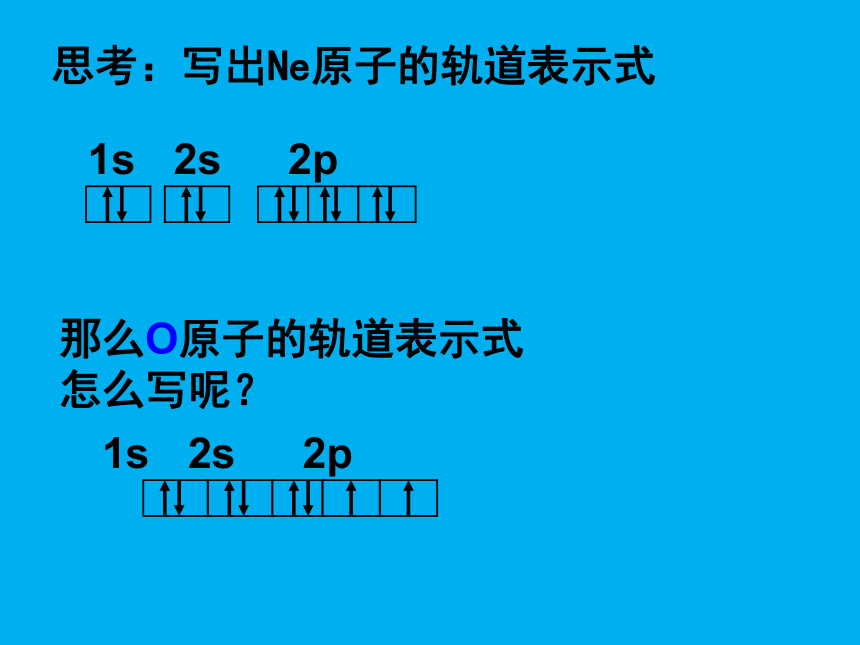

思考：写出Ne原子的轨道表示式
1s
2s
2p
那么O原子的轨道表示式怎么写呢？
1s
2s
2p
当碳原子的核外电子排布由
转变为
时，下列说法正确的是：
A.碳原子由基态变为激发态
B.碳原子由激发态变为基态
C.碳原子要从外界环境中吸收能量
D.碳原子要向外界环境释放能量
A C
基态碳原子的最外能层的各能级中，电子排布的方式正确的是
A B C D
基态原子的4s能级中只有1个电子的元素共有
A．1种 B．2种 C．3种 D．8种
科学探究
1 为什么画出的方框（轨道）是参差不齐的
2 每个轨道最多能填几个电子
3 填在同一个轨道中的电子的运动方向有何关系
4 电子在填充轨道时遵循怎样的先后顺序
Si1-xGex合金的能带
Vegard 定律
(0 x 1)
Si1-xGex 与 Si 的晶格失配为
Si1-xGex合金的能带特点
间接带隙
当 x ~0 1.0, 能带结构从 Si 的渐变到 Ge 的
x 0.85，能带结构与 Si 的类似
0.85 x 1.00, 能带结构与 Ge 的类似
在 Si 中 X 点二度简并，而Si1-xGex在 X 点
简并消失
赝晶（共格）生长
用分子束外（MBE）延法，在Si上外延生
长Si1-xGex合金薄膜，当外延层厚度在适当的范
围时，晶格的失配可通过Si1-xGex合金层的应变
补偿或调节，则得到无界面失配的Si1-xGex合金
薄膜。
谢 谢 指 导
