圆孔衍射
2
圆孔衍射(Diffraction by Circular Aperture)

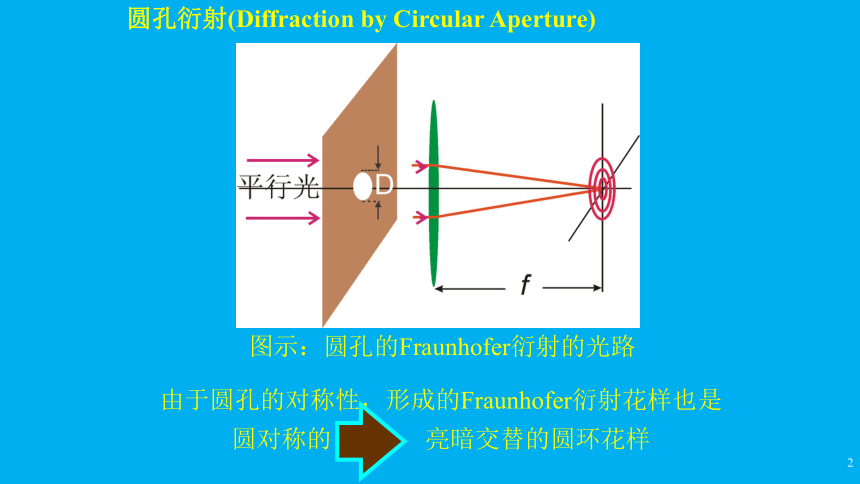

图示：圆孔的Fraunhofer衍射的光路
由于圆孔的对称性，形成的Fraunhofer衍射花样也是圆对称的 亮暗交替的圆环花样
3

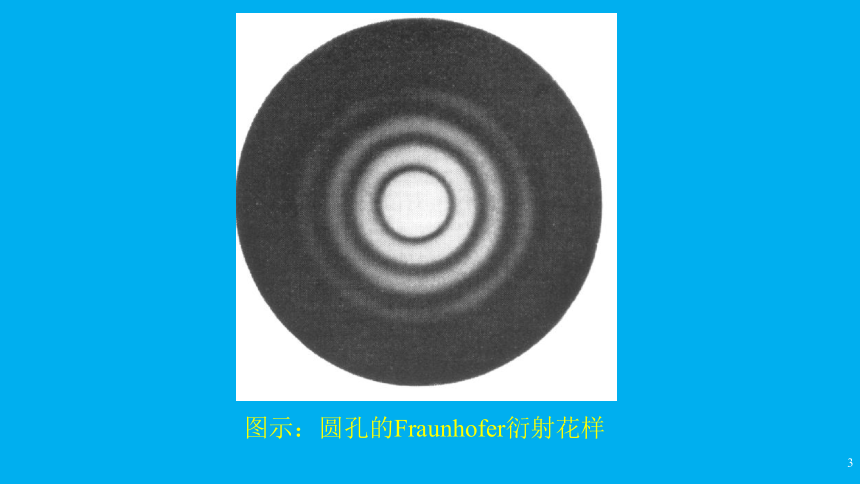

图示：圆孔的Fraunhofer衍射花样
4

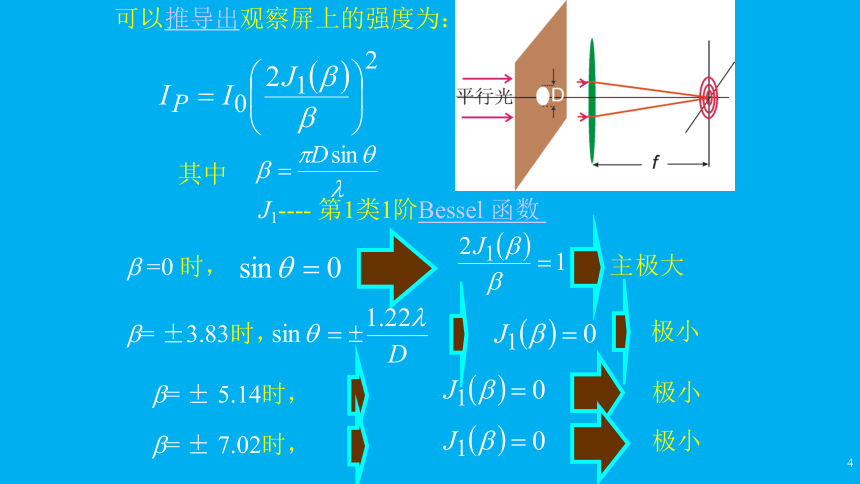

可以推导出观察屏上的强度为：
其中
J1---- 第1类1阶Bessel 函数
b =0 时，
主极大
b= ±3.83时，
极小
b= ± 5.14时，
b= ± 7.02时，
极小
极小
5
图示：圆孔的Fraunhofer衍射的强度和振幅分布
中央亮斑---Airy斑
爱里斑的大小反映了衍射光的弥散程度。
6

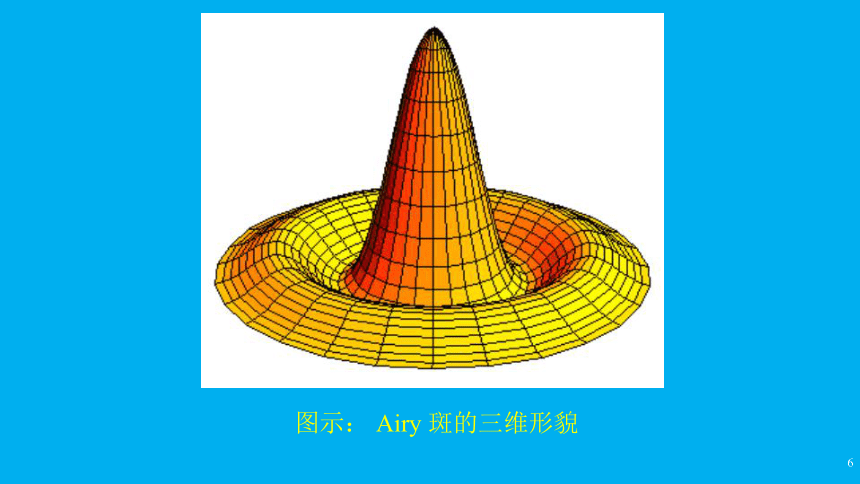

图示： Airy 斑的三维形貌
7
第1级极小角位置
Airy 斑的角半径：
Airy 斑的线半径：
8
单缝衍射的主瓣角半径
与单缝相比，Airy 斑更宽，主瓣占的能量更多 ~ 84%
圆孔衍射的主瓣角半径
9
衍射演示
复杂物体的Fraumhofer 衍射
Fraunhofer衍射平面
x
y
--- Fresnel-Kirchhofer衍射积分
10
平行光
4-5-3 Fraunhofer 衍射的位置的讨论
Fraunhofer 衍射
11
图示：平行光照明衍射物时的Fraunhofer 衍射位置
可以证明严格Fraunhofer 衍射发生在点光源的共轭平面上
12
非平行光照明衍射物时的Fraunhofer 衍射位置
任何一个光学成像系统，都有孔径光阑，因而成像质量受到衍射的限制 --- 衍射受限
成像系统的Fraunhofer 衍射
