同质结、异质结、金半结、欧姆接触

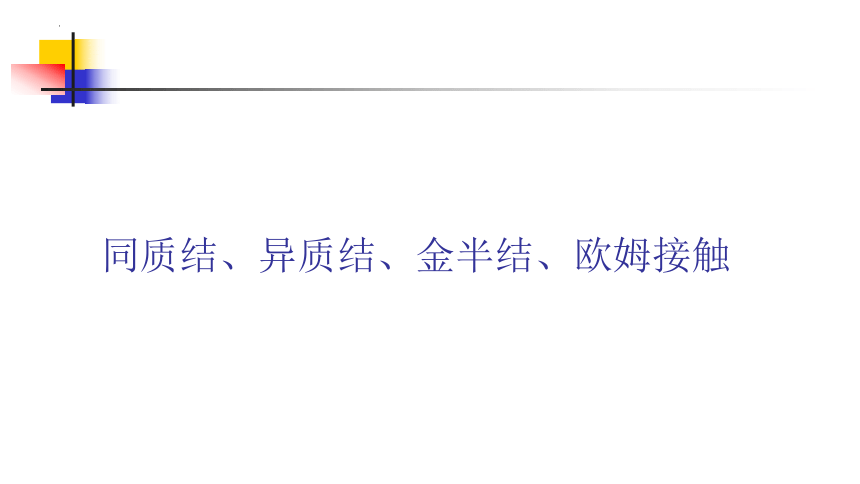

同质结、异质结、金半结、欧姆接触
同质结：同材料PN结
异质结：不同材料PN结
金半结：金属与半导体接触（肖特基势垒二极管）
欧姆接触：没有整流效应的接触
功函数：电子溢出表面吸收的最小能量。

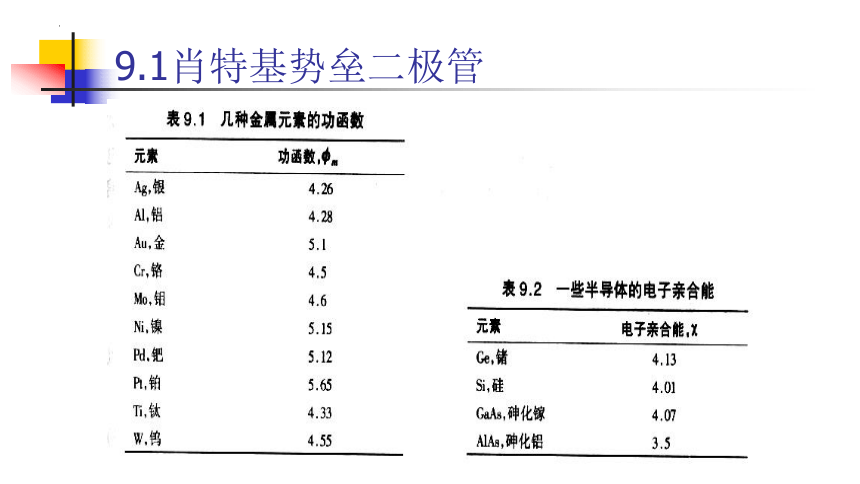

金属的功函数：
半导体的功函数：
电子亲和能

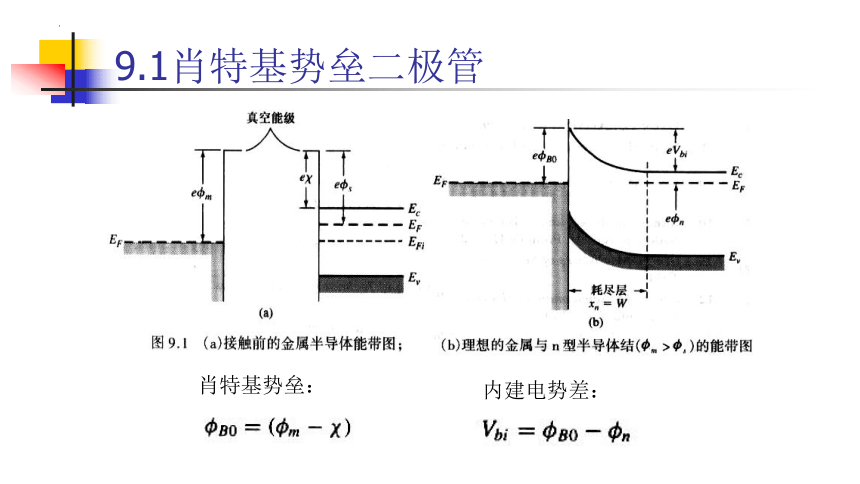

9.1肖特基势垒二极管
肖特基势垒：
内建电势差：

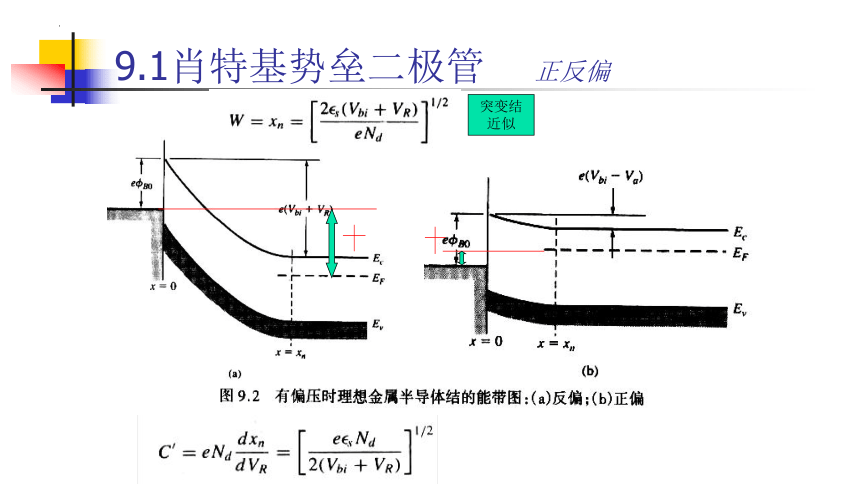

9.1肖特基势垒二极管 正反偏
突变结近似
9.1肖特基势垒二极管

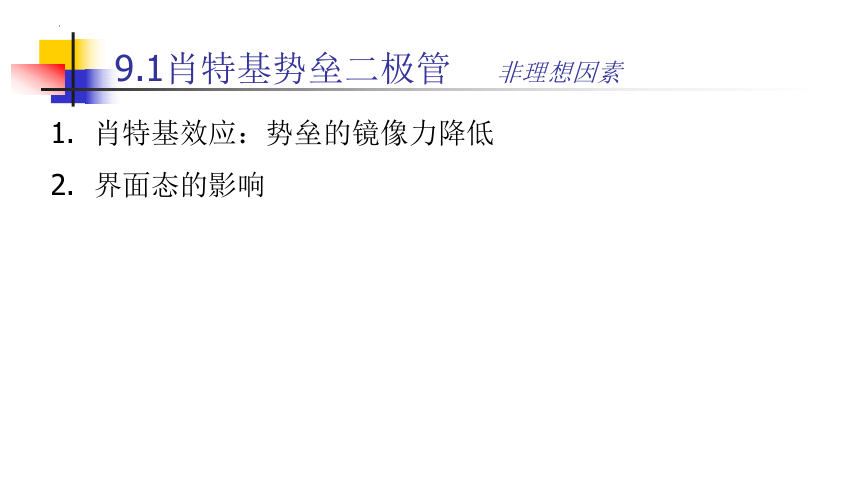

9.1肖特基势垒二极管 非理想因素
肖特基效应：势垒的镜像力降低
界面态的影响
9.1肖特基势垒二极管 非理想因素
肖特基效应：势垒的镜像力降低
9.1肖特基势垒二极管 非理想因素
与理想不符
χ=4.07eV
χ=4.01eV
9.1肖特基势垒二极管 非理想因素
界面态的影响
施主型表面态：能级释放电子后显正电性。
受主型表面态：能级接受电子后显负电性。
与pn结不同，主要靠多数载流子的运动来决定电流的情况。
热电子发射理论：
势垒高度远大于kT时，电流的计算可以归纳为计算超越势垒的载流子数目。
9.1肖特基势垒二极管 电流电压关系
9.1肖特基势垒二极管 电流电压关系
半导体内单位体积中能量在E~E+dE范围内的电子数为：
有效理查德森常数
9.1肖特基势垒二极管 电流电压关系
反向电流随反偏电压的增加而增加是由于势垒降低的影响。
