稳压二极管稳压电路

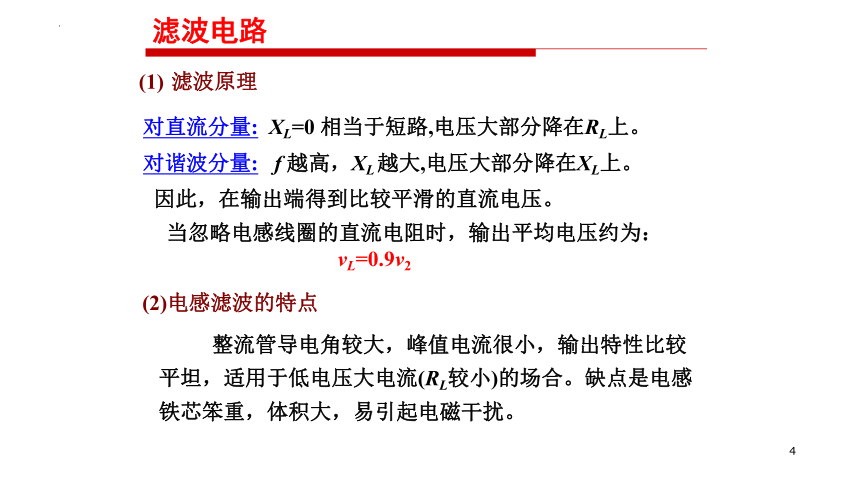

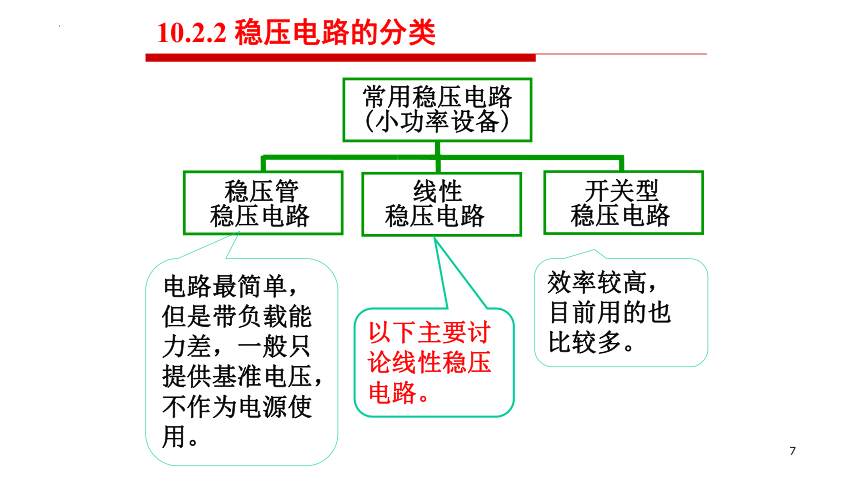

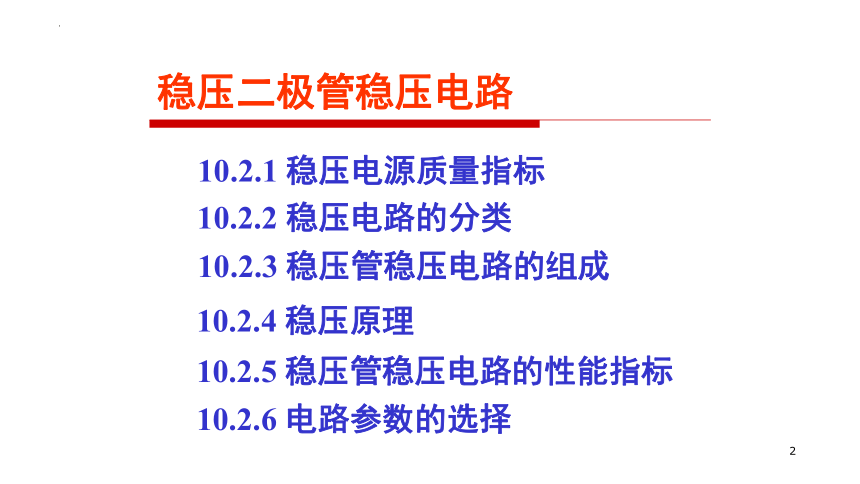

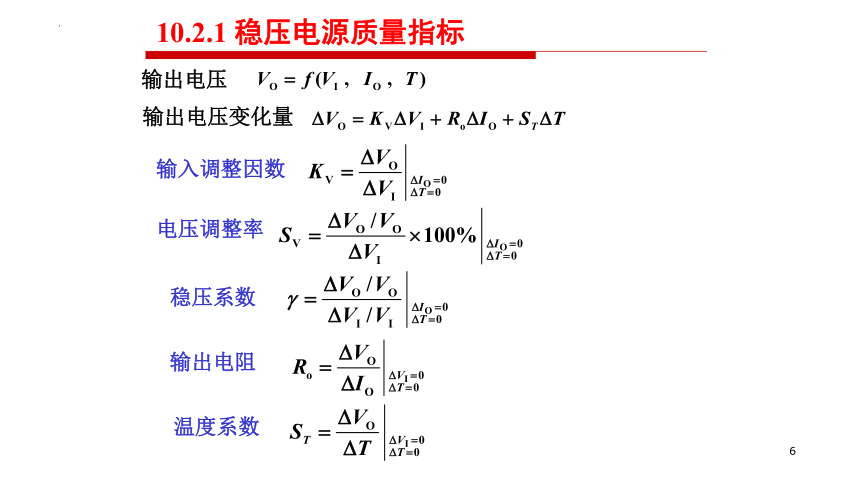

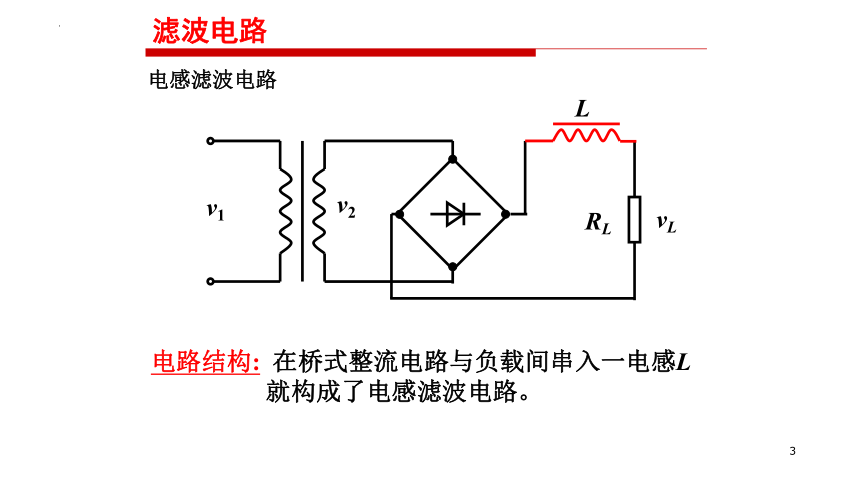

稳压二极管稳压电路10.2.1稳压电源质量指标10.2.3稳压管稳压电路的组成10.2.4稳压原理10.2.5稳压管稳压电路的性能指标10.2.6电路参数的选择10.2.2稳压电路的分类滤波电路电感滤波电路v2v1RLLvL电路结构:在桥式整流电路与负载间串入一电感L就构成了电感滤波电路。滤波电路(1)滤波原理对直流分量:XL=0相当于短路,电压大部分降在RL上。对谐波分量:f越高，XL越大,电压大部分降在XL上。因此，在输出端得到比较平滑的直流电压。vL=0.9v2当忽略电感线圈的直流电阻时，输出平均电压约为：(2)电感滤波的特点整流管导电角较大，峰值电流很小，输出特性比较平坦，适用于低电压大电流(RL较小)的场合。缺点是电感铁芯笨重，体积大，易引起电磁干扰。例题10.1.2图10.1.8所示为一倍压整流电路，变压器副边电压C1v1v2D2D1C2VO-+输出电压10.2.1稳压电源质量指标输出电压变化量输入调整因数电压调整率稳压系数输出电阻温度系数10.2.2稳压电路的分类稳压管稳压电路开关型稳压电路线性稳压电路常用稳压电路(小功率设备)以下主要讨论线性稳压电路。电路最简单，但是带负载能力差，一般只提供基准电压，不作为电源使用。效率较高，目前用的也比较多。10.2.3稳压管稳压电路的组成～220Vv2RLR50Hz+C-IR+-IOVOVIIZDZ+稳压电路IZmin≤IZ≤IZmax满足输出电压VO就基本稳定10.2.4稳压原理～220Vv2RLR50Hz+C-IR+-IOVOVIIZDZ+稳压电路电网电压 电网电压 VI VO(VZ) IZ IR VR VO(VZ) VI VO(VZ) IZ IR VO(VZ) VR 当电网电压变化时，稳压电路通过限流电阻R上电压的变化来抵消VI的变化，从而使VO基本不变。10.2.4稳压原理～220Vv2RLR50Hz+C-IR+-IOVOVIIZDZ+稳压电路RL VO(VZ) IZ IL IR IR 在电路中只要能使 ，就可以使IR基本不变，从而使VO基本不变。IR不变VO基本不变10.2.5稳压管稳压电路的性能指标RLR+-IR+-IOVOVIIZDZ稳压管稳压电路RL+-IR+-IOΔVOΔVIIZrZR稳压管稳压电路的交流等效电路10.2.6电路参数的选择1稳压电路输入电压VI的选择2稳压管的选择3限流电阻R的选择10.3.1串联反馈式稳压电路的工作原理2.工作原理(+)(+)(+)(+)输入电压波动负载电流变化输出电压变化电压串联负反馈输出电压（满足深度负反馈 ）10.3.2三端集成稳压器1.输出电压固定的三端集成稳压器（正电压78 、负电压79 ）恒流源基准电压电路调整电路比较放大减流保护过热保护启动电路取样电路
