诗意光学、唯美物理
——光复习
古代诗人就善于观察生活，抒情言志，其中留下了很多有关于光学的美轮美奂诗句。
下面我们从先贤的唯美的诗句领悟情感、寻找物理规律，走进光的复习。

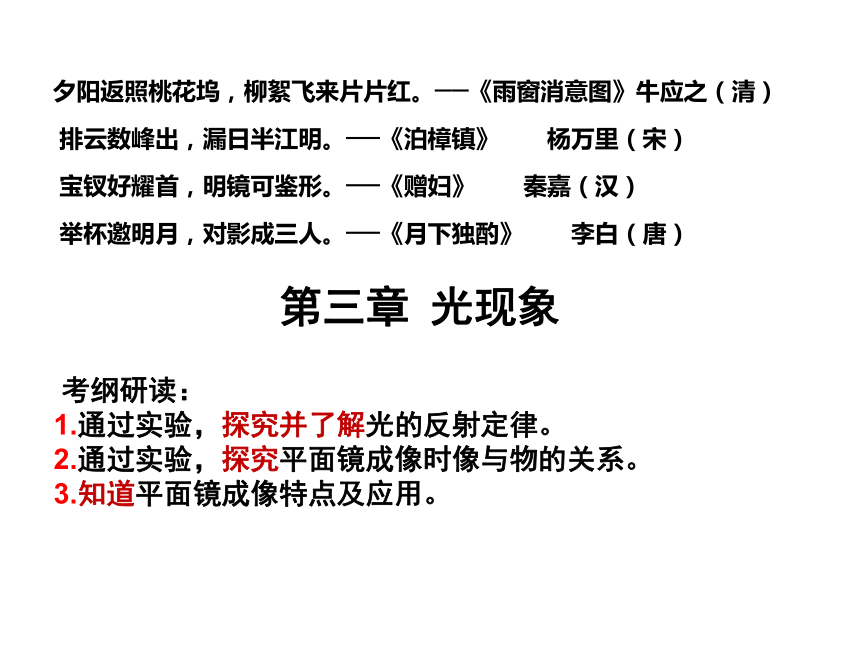

第三章 光现象
考纲研读：
1.通过实验，探究并了解光的反射定律。
2.通过实验，探究平面镜成像时像与物的关系。
3.知道平面镜成像特点及应用。
夕阳返照桃花坞，柳絮飞来片片红。──《雨窗消意图》牛应之（清）
排云数峰出，漏日半江明。──《泊樟镇》　　杨万里（宋）
宝钗好耀首，明镜可鉴形。──《赠妇》　　秦嘉（汉）
举杯邀明月，对影成三人。──《月下独酌》　　李白（唐）

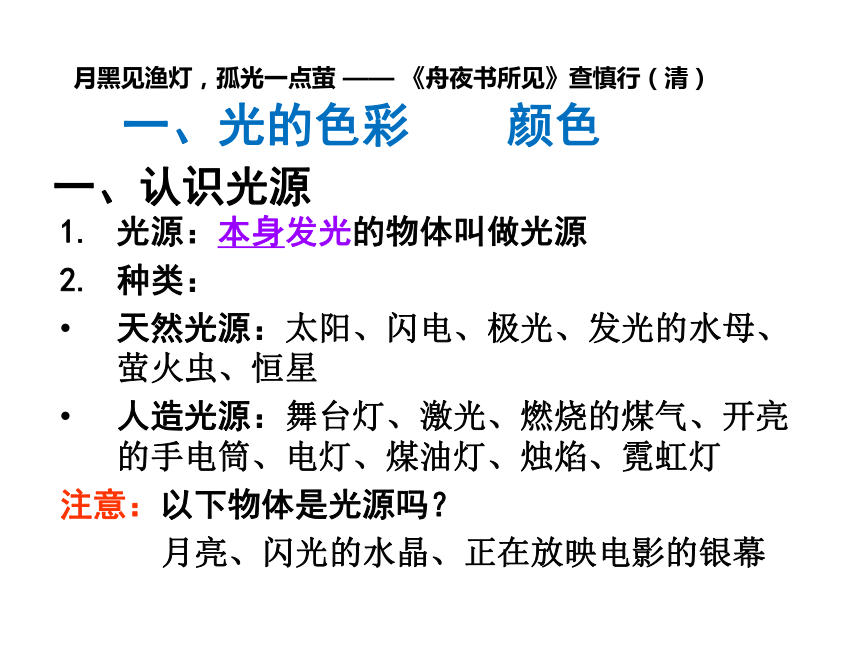

一、认识光源
光源：本身发光的物体叫做光源
种类：
天然光源：太阳、闪电、极光、发光的水母、萤火虫、恒星
人造光源：舞台灯、激光、燃烧的煤气、开亮的手电筒、电灯、煤油灯、烛焰、霓虹灯
注意：以下物体是光源吗？
月亮、闪光的水晶、正在放映电影的银幕
一、光的色彩 颜色
月黑见渔灯，孤光一点萤 —— 《舟夜书所见》查慎行（清）

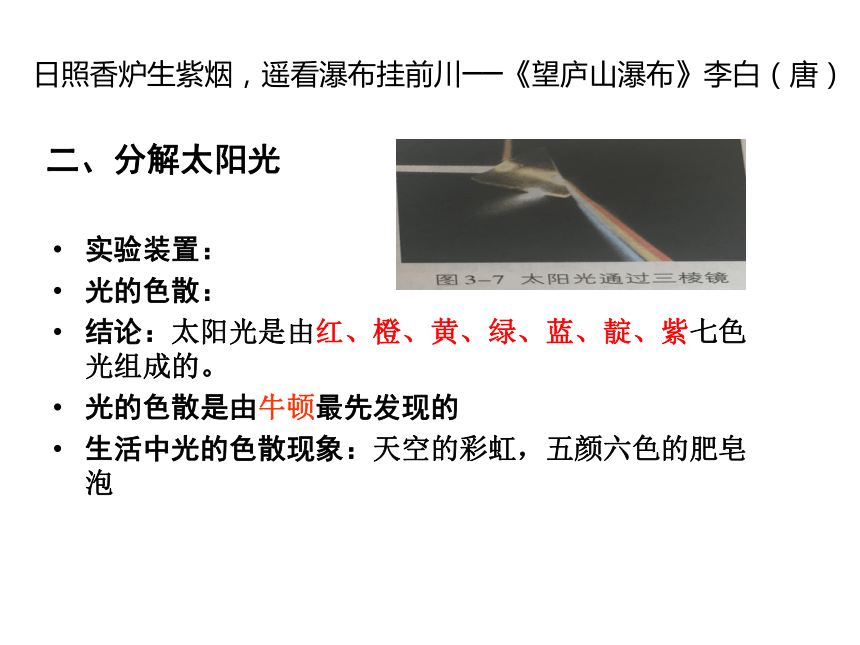

二、分解太阳光
实验装置：
光的色散：
结论：太阳光是由红、橙、黄、绿、蓝、靛、紫七色光组成的。
光的色散是由牛顿最先发现的
生活中光的色散现象：天空的彩虹，五颜六色的肥皂泡
日照香炉生紫烟，遥看瀑布挂前川──《望庐山瀑布》李白（唐）
四、物体的颜色
透明物体的颜色与它透过的色光的颜色相同
不透明物体的颜色与它反射的色光的颜色相同
白色物体反射所有色光
黑色物体吸收所有色光

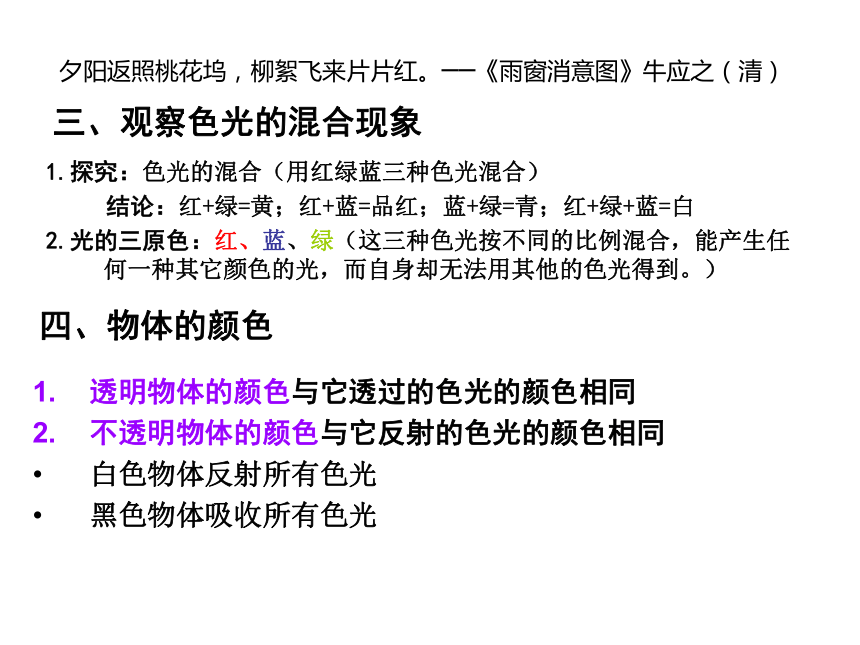

夕阳返照桃花坞，柳絮飞来片片红。──《雨窗消意图》牛应之（清）
三、观察色光的混合现象
1.探究：色光的混合（用红绿蓝三种色光混合）
结论：红+绿=黄；红+蓝=品红；蓝+绿=青；红+绿+蓝=白
2.光的三原色：红、蓝、绿（这三种色光按不同的比例混合，能产生任何一种其它颜色的光，而自身却无法用其他的色光得到。）

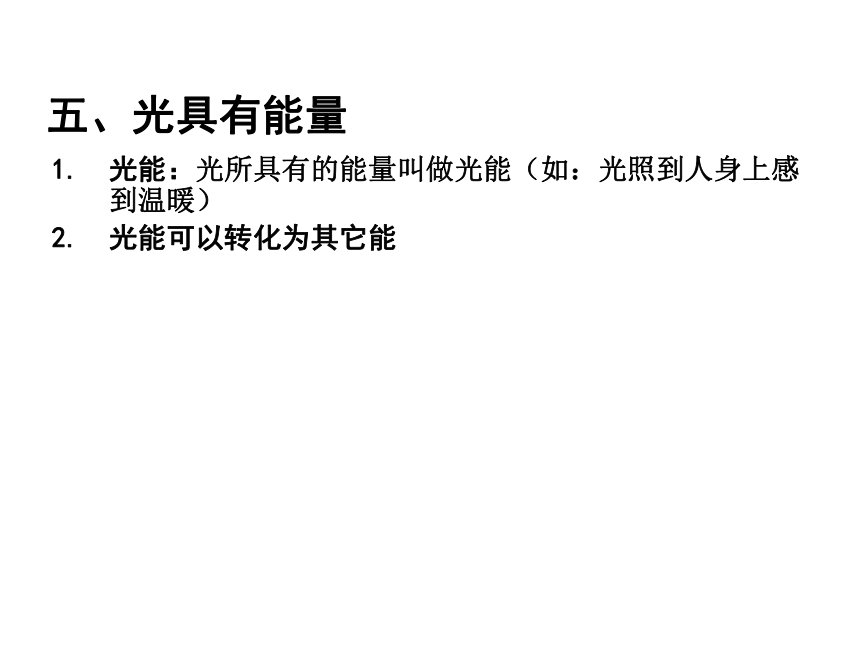

五、光具有能量
光能：光所具有的能量叫做光能（如：光照到人身上感到温暖）
光能可以转化为其它能

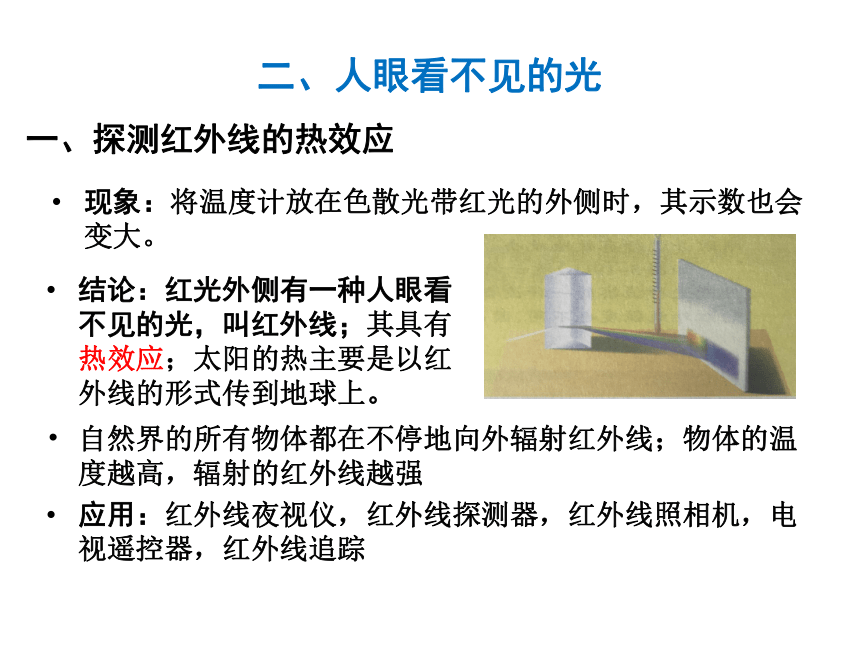

一、探测红外线的热效应
现象：将温度计放在色散光带红光的外侧时，其示数也会变大。
二、人眼看不见的光
结论：红光外侧有一种人眼看不见的光，叫红外线；其具有热效应；太阳的热主要是以红外线的形式传到地球上。
自然界的所有物体都在不停地向外辐射红外线；物体的温度越高，辐射的红外线越强
应用：红外线夜视仪，红外线探测器，红外线照相机，电视遥控器，红外线追踪

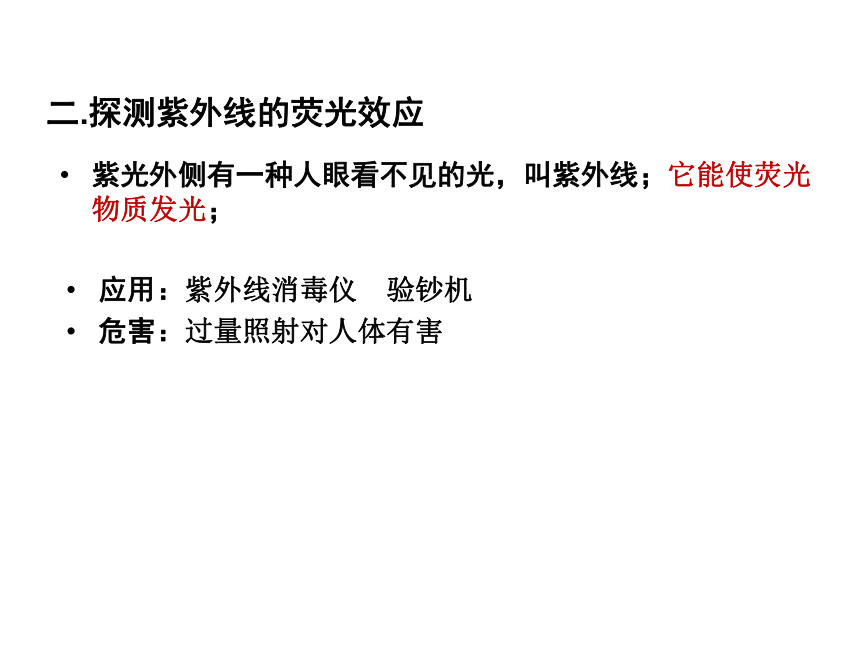

二.探测紫外线的荧光效应
紫光外侧有一种人眼看不见的光，叫紫外线；它能使荧光物质发光；
应用：紫外线消毒仪 验钞机
危害：过量照射对人体有害
一、影子的形成说明了什么？
影子的形成
结论：光在均匀介质中是沿直线传播的
光线：用一根带箭头的直线表示光的传播路径和方向

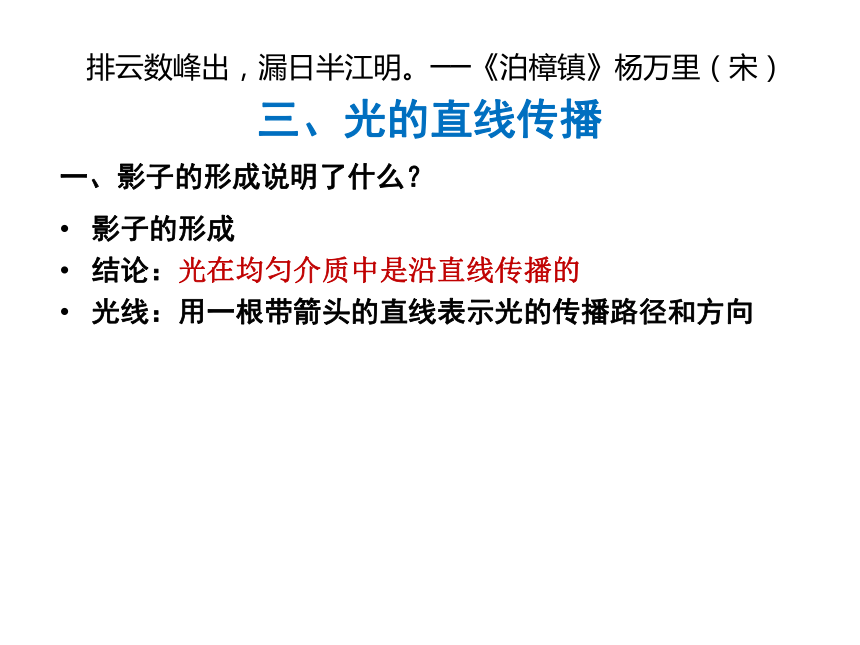

三、光的直线传播
排云数峰出，漏日半江明。──《泊樟镇》杨万里（宋）
三、光速
光速：3×108米/秒= 3×105千米/秒

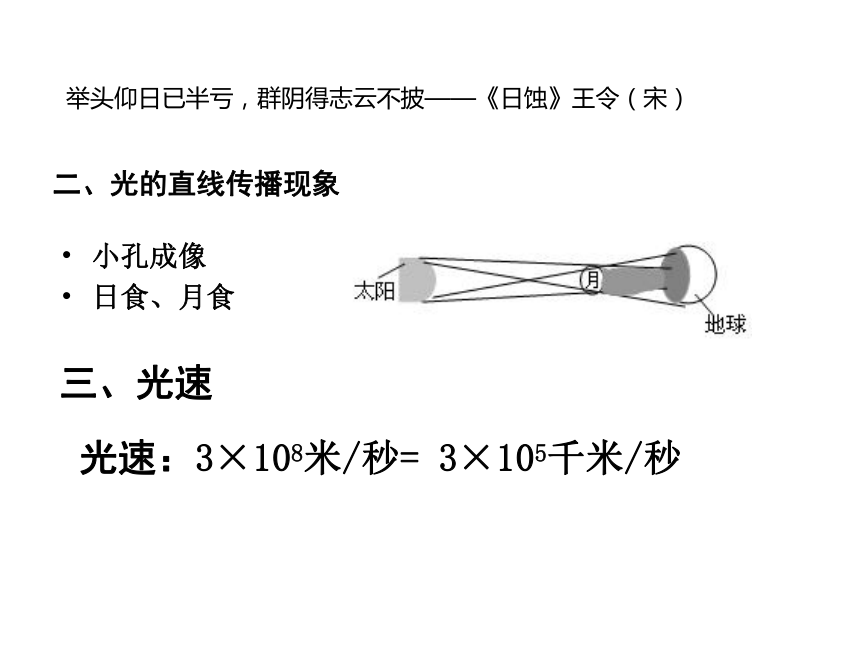

二、光的直线传播现象
小孔成像
日食、月食
举头仰日已半亏，群阴得志云不披——《日蚀》王令（宋）
平面镜成虚像，像的大小与物体等大，像与物到镜面的距离相等，像与物关于镜面对称

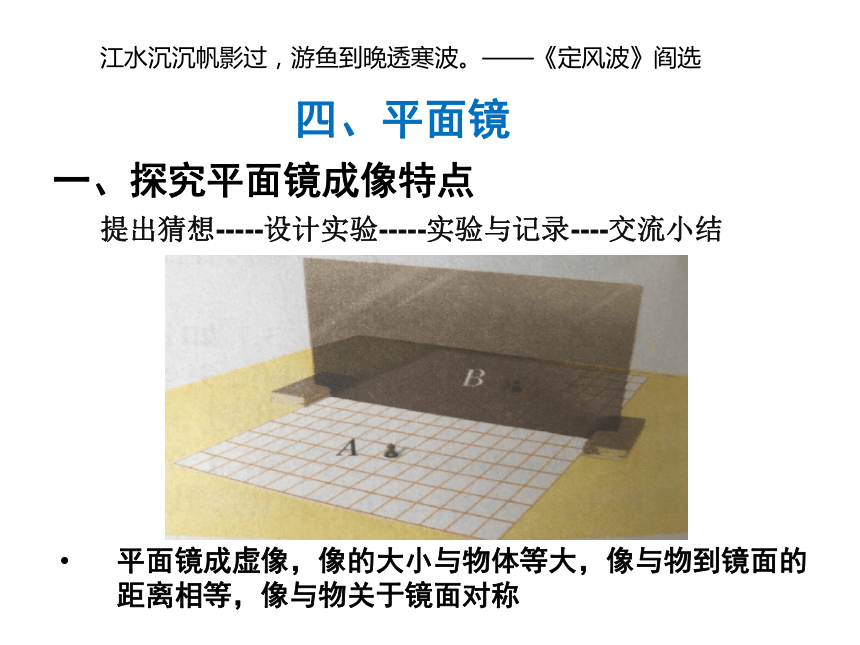

四、平面镜
一、探究平面镜成像特点
提出猜想-----设计实验-----实验与记录----交流小结
江水沉沉帆影过，游鱼到晚透寒波。——《定风波》阎选

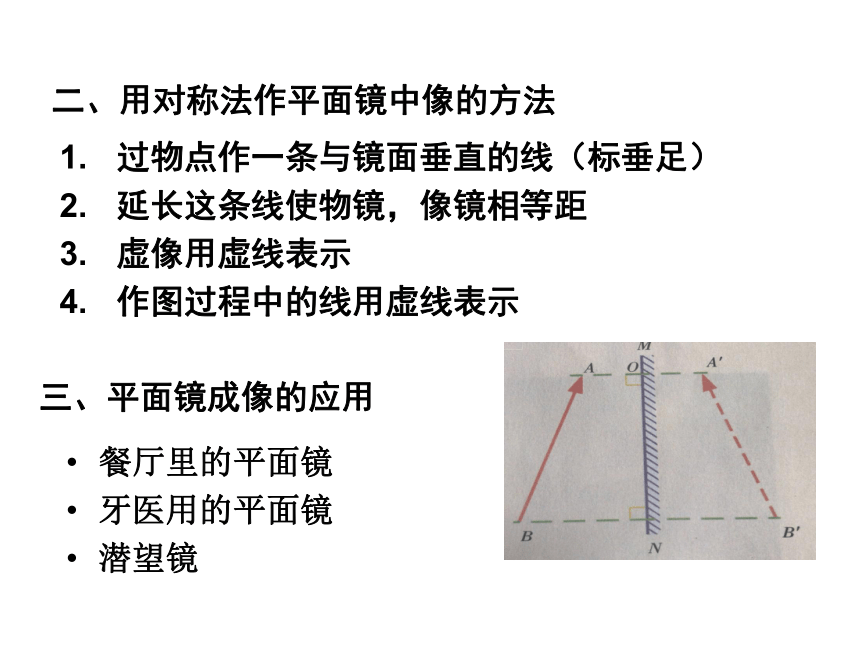

二、用对称法作平面镜中像的方法
过物点作一条与镜面垂直的线（标垂足）
延长这条线使物镜，像镜相等距
虚像用虚线表示
作图过程中的线用虚线表示
三、平面镜成像的应用
餐厅里的平面镜
牙医用的平面镜
潜望镜
五、光的反射
一、光射到物体表面上时，有一部分光会被物体表面反射回来，这种现象叫做光的反射。
1、自身发光的物体能被眼睛所感知
是因为物体能反射照射到其表面的光线
是因为物体发出的光线射到人的眼中
2、 自身不发光的物体能被眼睛所感知
人眼为什么能看见物体？
宝钗好耀首，明镜可鉴形。──《赠妇》　　秦嘉（汉）
二、探究光的反射定律
反射光线位于入射光线和法线在同一平面内；
反射光线和入射光线分居在法线的两侧；
反射角等于入射角
三、镜面反射与漫反射
一束平行光射到平面镜上，反射光仍是平行的，这种反射叫做镜面反射。
一束平行光射到白纸上，虽然对于每一条光线而言，它都遵循光的反射定律，但由于纸的表面凹凸不平，反射光就会射向各个不同的方向，这种反射叫做漫反射。
无论是镜面反射还是漫反射，都遵循光的反射定律
昊天出华月，茂林延疏光。
虚明见纤毫，羽虫亦飞扬。《夏夜叹》杜甫（唐）
1.如图所示的漫画说的是一个成语，你知道这个成语吗 __________．这个成语说明了一个物理原理，是_________________．
一叶障目
光在均匀物质中是沿直线传播的
练习
2.在探究光的反射规律时，老师把一块平面镜CD竖立在讲台上，坐在B点的甲同学通过平面镜看到了坐在A点的乙同学(图7)．在这一现象中，光线的反射角是 ( )
A．∠1 B．∠2 C．∠3 D．∠4．
图7
B
3.下列四种情景中，属于光的反射现象的是（ ）
C
4.下列现象中，属于光的直线传播的是（ ）
A.用放大镜看地图　　　　　　
B.湖边景物在湖中形成的“倒影”
C.小孔成像　　　　　　　　　
D.人在泳池边看到水的深度比实际的浅
C
5.下列现象中属于光的反射的是( )
A.月食现象 B.阳光在浓密的树荫下形 的圆形光斑
C.平静湖面上群山的倒影 D.岸边看到清澈见底的湖水中嬉戏的小鱼
C
6．如图6所示是观察平面镜成像的装置。
在竖立的玻璃板前面放一支点燃的蜡烛，可以看到玻璃板后面出现蜡烛的像。另外拿一支相同的蜡烛在玻璃板后面移动，直到看上去它跟像完全重合。这一实验步骤可以观察比较蜡烛和它成的像的 ，
同时还可以确定 。
大小
像的位置
7．“举杯邀明月，对影成三人”，这里的三“人”其中的一“人”是由于光的直线传播形成的_________。
8.如图所示，电视机的遥控器能发射一种叫红外线的不可见光，有时即使遥控器对着电视机对面的墙按下按钮，也能控制电视机，这是利用
现象来实现控制的。
光的反射
影子
9.现在，一些大厦都用许多大块的镀膜玻璃做外墙（俗称“玻璃幕墙”），这种外墙既能透射光线也能反射光线。
⑴外面看玻璃幕墙相当于平面镜，光线照射到光滑的玻璃幕墙上时会发生 反射，物体经玻璃幕墙反射后所成的像是 （填“实”或“虚”）像。
⑵小明同学路过某大厦楼前，从侧面往玻璃幕墙看去，发现该大厦前的旗杆在玻璃幕墙中的像有错位现象，如图所示。
你认为这可能是光的什么现象引起的呢？
答：
⑶玻璃幕墙会给人们带来那些负面影响
请举一例。答：
镜面
虚
这些玻璃不在同一个平面内
是光污染，会影响人的视觉判断和正常生活
考纲研读：
1.通过实验，探究并了解光的折射现象及其特点。
通过光束从空气射入水中的实验， 认识光的
折射现象。
2.认识透镜的会聚作用和凹透镜的发散作用。
3.探究并知道凸透镜成像的规律。
知道凸透镜成像规律在放大镜、照相机、投
影仪中的应用。
了解人眼成像的原理，了解近视眼和远视眼
的成因与矫正办法。
第四章 光的折射 透镜
M
N
空气
玻璃
界面
α
γ
一、光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫做光的折射。
还惊海上然犀去，照水底、珊瑚如活。《疏影梅影》张炎（宋）
当光从一种介质斜射入另一种介质时，折射光线、入射光线和法线在同一平面内；
折射光线和入射光线分别位于法线的两侧；
垂直入射时折射角等于零（光的传播方向不变）；
入射角增大时，折射角也随之增大。
光从空气斜射入水（或玻璃）中时，折射光线偏向法线方向，即折射角小于入射角；
光从水（或玻璃）斜射入空气中时，折射光线偏离法线方向，即折射角大于入射角；
二、光的折射规律
筷子“弯折”
渔民叉鱼
三、生活中的折射现象及 解释：
青青中水蒲，下有一双鱼。——《青青水中蒲二首》 韩愈（唐）
池水变浅
筷子弯折
渔民叉鱼
潭清疑水浅，荷动知鱼散。──《钓鱼湾》 　储光羲（唐）
海市蜃楼
光经过不均匀的大气时发生折射，形成的虚像。
大漠孤烟直 ，长河落日圆。 ──《使至塞上》 王维（唐）
凸透镜：中间厚边缘薄的透镜
叫凸透镜
凹透镜：中间薄边缘厚的透镜
叫凹透镜
一、透镜的种类
透镜
二：让平行光（如太阳光）通过透镜
凸透镜对光有会聚作用
凹透镜对光有发散作用
透镜对光线起到什么样的作用？
.
.
.
F
f
焦点、虚焦点（Ｆ） 焦距（ｆ）
F
凸透镜对光有（ ）作用
.
.
.
透镜对光线的作用（作图）
会聚
凸透镜对光有（ ）作用
发散
三、探究凸透镜成像的规律
物距（u） 像的性质、特点 像距 （v）
应用
倒正 大小 虚实 异同
u>2f
u=2f
fu=f
u倒立
凸透镜成像规律
缩小
实像
异侧
f倒立
实像
异侧
异侧
v=2f
v>2f
实像
等大
倒立
放大
产生平行光，不成像
正立
放大
虚像
同侧
照相机
幻灯机投影仪
放大镜
测焦距
平行光
三、探究凸透镜成像的规律
v>2f
倒立、放大的实像
幻灯机投影仪
f正立、放大的虚像
u放大镜
变化特点（成实像）
（1）物距变小，像距变大，像也变大 物近像远大
（2）物距变大，像距变小，像也变小 物远像近小
3、特殊点
2F点：是放大像和缩小像的分界点
F点：是实像和虚像的分界点
一倍焦距看虚实，两倍焦距看大小
实验拓展：
1、如果我们用课本把凸透镜遮住一部分，
凸透镜成的像会不会残缺？
2、在研究凸透镜成像时，发现怎样移动光
屏，都无法在光屏上出现物体的像，这
是怎么回事？
不会，只是像的亮度变暗
①透镜、光屏、烛焰中心不在同一高度
②烛焰位于凸透镜焦点处或一倍焦距内
四、透镜的应用
外界物体在视网膜上成______、______的
_______像。
倒立
缩小
实像
凸透镜
光屏
1、眼睛
四、透镜的应用
2、近视眼
晶状体太____，折光能力太_____，远处物体的像落在视网膜的_____方，应佩戴________制成的眼镜进行矫正。
厚
强
前
凹透镜
四、透镜的应用
3、远视眼
晶状体太____，折光能力太_____，远处物体的像落在视网膜的_____方，应佩戴________制成的眼镜进行矫正。
薄
弱
后
凸透镜
五、透镜的应用
4、显微镜
目镜和物镜都由____透镜组成，其中____镜的焦距较长。物镜成像的原理同_____，目镜成像的原理同_______。
凸
目
投影仪
放大镜
三、透镜的应用
5、望远镜
开普勒望远镜和物镜都由___透镜组成，其中_____镜的焦距较长。物镜成像的原理同______，目镜成像的原理同_______。
凸
物
照相机
放大镜
1.如图所示，一束光线斜射入容器中，在P处形成一光斑。在容器里逐渐加满水的过程中，光斑将（ ）
A.向左移动后静止 B.向右移动后静止
C.先向左移动后向右移动
D.仍在原位置
P
b
a
P
A
B
A
2.把一物体放在凸透镜的主光轴上，当物体位于距凸透镜焦点2厘米处，若凸透镜的焦距为10厘米，那么物体通过凸透镜所成的像（ ）
A.一定成正立的像
B.可能成正立的像，也可能成倒立的像
C.一定成倒立的像
D.不能成像
B
3.填上适当的透镜
4．某物体放在凸透镜前20cm处时，在光屏上得到了物体倒立缩小的清晰实像，则该凸透镜的焦距可能是（ ）
A．20cm B．15cm
C．10cm D．5cm
D
5.某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系，则凸透镜的焦距为 （ ）
A.60厘米 B.40厘米 C.20厘米
D.10厘米
C
6．如图所示是利用航空摄影拍摄到的图像，如果拍摄时所用照像机的镜头焦距是50mm，则胶片到镜头的距离应（　　）
A．大于100mm　　
B．大于50mm小于100mm　　
C．小于50mm　　
D．等于50mm
B
7.下面是小明探究凸透镜成像规律的实验过程，请你和他一起完成这项探究：
（1）小明将透镜正对太阳光，在透镜的另一侧得到一个最小的亮点F（如图所示）；该凸透镜的焦距f=____cm； 将一支高1.5 cm发光棒放在凸透镜前30cm处，移动光屏可以得到一个____、 ____的实像。
（2）把该发光棒立于凸透镜前，在光屏上成了3 cm高的像，物体离凸透镜的距离可能是（ ）
A．9 cm B．12 cm
C．18 cm D． 27 cm
12
倒立
缩小
C
8.物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（ ）
A．6cm B．10 cm C．16 cm D．20 cm
9.一个物体在凸透镜前20cm处时，在透镜另一侧的光屏上成一个倒立、缩小的实像，则该凸透镜的焦距f符合( )
A.10cm ＜f＜20cm B. f＞10cm
C. f＜10cm D. f＞20cm
B
C
10.如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是( )
A.照相机是根据物体放在d点时的成像特点制成的
B.幻灯机是根据物体放在c点时的成像特点制成的
C.使用放大镜时的成像情况与物体放在a点时的成像情况相似
D.人眼看物体时的成像情况与物体放在F点时的成像情况相似
B
11.物体放在凸透镜前，使物体距凸透镜距离分别为6厘米、18厘米与24厘米时，分别得到放大的虚像，放大的实像与缩小的实像，该凸透镜的焦距为f，则（ ）
A.6厘米 < f <9厘米
B.9厘米 < f <12厘米
C.12厘米 < f <18厘米
D.18厘米 < f <24厘米
12.凸透镜前有一个物体，经凸透镜折射后，在光屏上能成一个缩小的像。若物体以速度v沿垂直于主光铀的方向长高，则（ ）
A.像也以速度v长高；
B.像以大于v的速度长高；
C.像以v的速度缩小；
D.像以小于v的速度长高。
B
D
