(共28张PPT)
1、洗菜池中没有水装满水时，要提起池底出水口的盖子有什么不一样？
2、潜入深水中的潜水员为什么要穿抗压服？

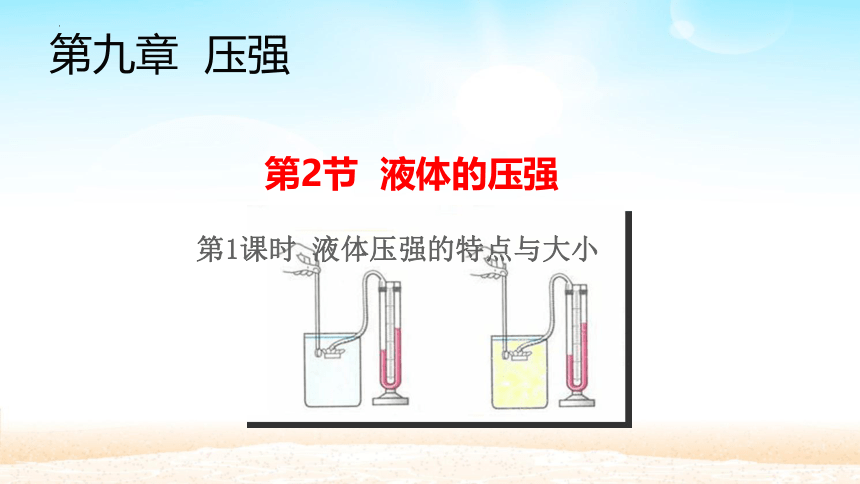

第九章 压强
第2节 液体的压强
第1课时 液体压强的特点与大小
当倒入水时，橡皮膜向下凸出。
没有水时，橡皮膜平坦。
液体受到重力的作用，对支撑它的容器底部有压强。

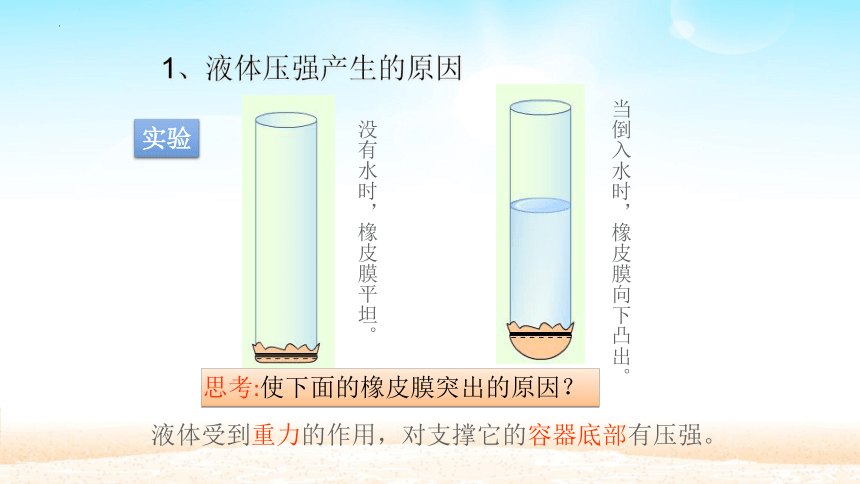

思考:使下面的橡皮膜突出的原因？
实验
1、液体压强产生的原因

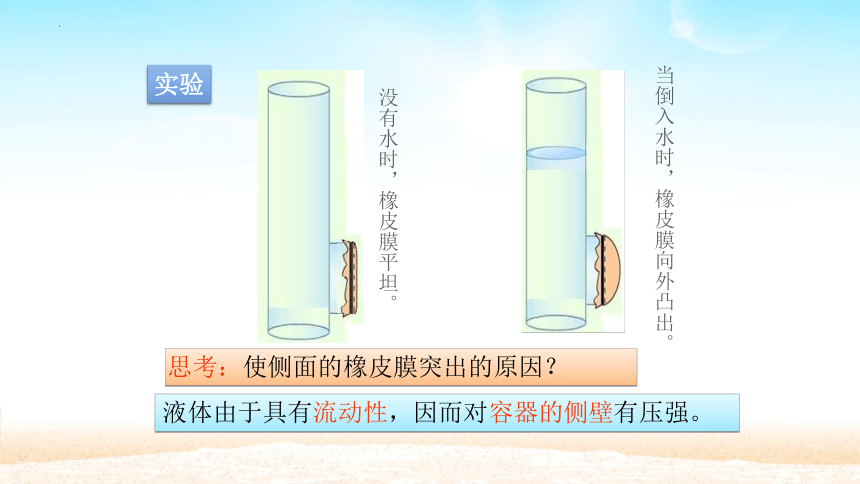

思考：使侧面的橡皮膜突出的原因？
液体由于具有流动性，因而对容器的侧壁有压强。
实验
没有水时，橡皮膜平坦。
当倒入水时，橡皮膜向外凸出。
液体内部存在压强的原因：
液体受到重力的作用，并且具有流动性，所以液体内向各个方向都有压强。
液体对哪个孔的压强更大呢？
演示实验
实验

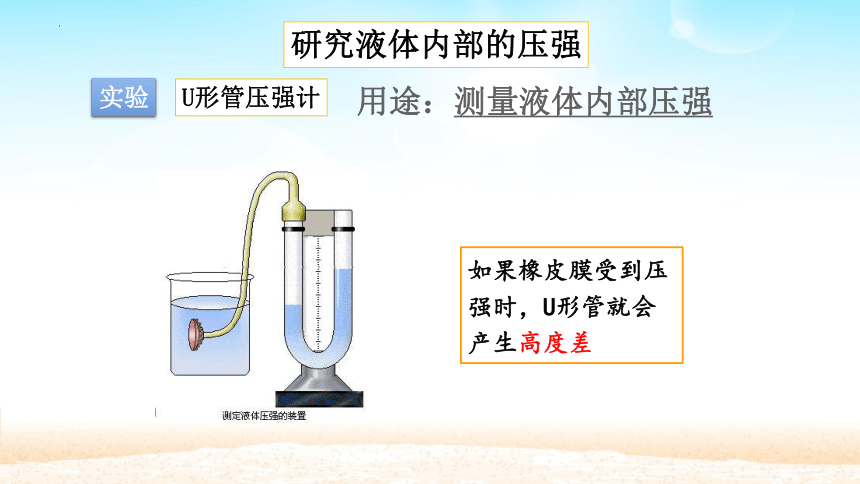

U形管压强计
如果橡皮膜受到压强时，U形管就会产生高度差
研究液体内部的压强
用途：测量液体内部压强
液体压强有什么特点，其大小与哪些因素有关呢？
猜想：
1、是否与方向有关？
2、是否与液体的深度有关？
3、是否与液体的密度有关？
4、是否与盛放液体容器的形状有关？
5、……
实验方法：控制变量法

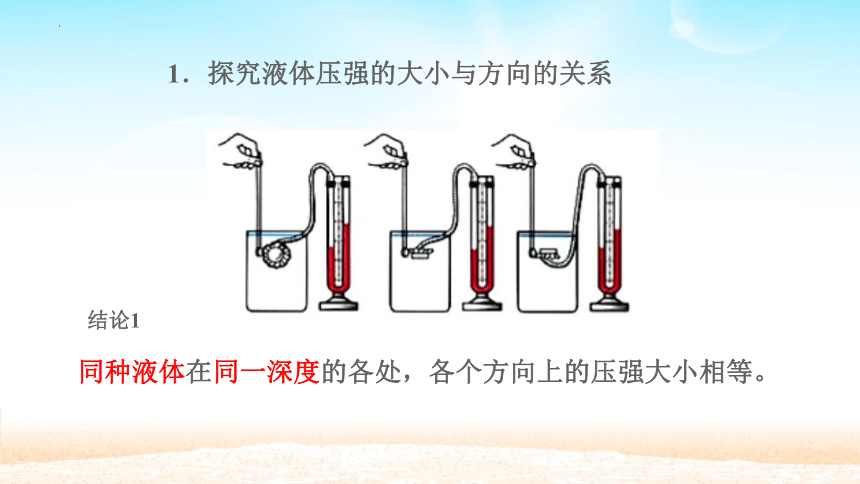

1．探究液体压强的大小与方向的关系
同种液体在同一深度的各处，各个方向上的压强大小相等。
结论1
2．探究液体压强的大小与深度的关系
结论2．同种液体，深度越深，压强越大。
3．探究液体压强大小与液体密度的关系
结论3．深度相同时，液体密度越大，液体内部压强越大。
液体内部向各个方向都有压强；在同一深度，向各个方向的压强　　　　，深度增大，液体的压强　　　　；液体的压强还与液体的密度有关，在深度相同时，液体密度越大，压强　　 。
都相等
增大
越大
总结：
二、液体压强的大小
S平面上方的液柱对平面的压力
平面受到的压强
因此，液面下深度为h处液体的压强为
r
S
h
（2）适用于所有液体产生的压强
（3）h 指的是深度，即从自由液面到所研究点的竖直距离。
液体压强的公式：
（4）液体压强的大小取决于液体密度和深度的大小，而与受力面积、质量等因素无关。
（1）单位要统一
注意：
h1和h2哪个是图中红点处液体的深度？
h1
帕斯卡裂桶实验
几杯水所受的重力并不大，为什么能把木桶撑破呢？
大坝的横截面为什么均为上窄下宽，呈梯形状？
大坝上窄下宽，是因为液体内部的压强随深度的增加而增大。坝底受到水的压强大，下宽能耐压。
带鱼生活在深海中。为什么我们在鱼市上看不到活带鱼？
带鱼长期生活在深海当中，内脏器官适应了深海中巨大的压强。一旦离开海洋，由于外界压强的忽然降低，内脏器官会爆裂而导致死亡。
三、连通器
1．上端开口、下端连通的容器叫做连通器。
2．连通器的特点：连通器里装同种液体，当液体不流动时，连通器个部分中的液面总是相平的。
假设容器底部有一竖直膜片，分析下图中p1与p2的大小。
如果p1、p2大小不相等，会发生什么现象？
右侧液面下降，最后当液体静止时，两侧液面相平。
p2
p1
h2
h1
3．连通器的应用
水位计
船闸是利用连通器原理工作的
课堂小结
液体压强的特点
液体压强的大小
连通器
1、在以下各图中比较a、b、c各点的压强大小
a
b
c
a
b
a
a
b
b
酒精
水
(2)
(1)
(4)
(5)
c
b
a
(3)
课堂练习
例2．如图所示，试管中装一些水，当试管倾斜时，水在试管底部产生的压强比竖直时将：
A．变大 B．变小 C．不变 D．无法比较
h
h
H
P1 ＝ ρgh
p2＝ρgH
>
a
Ｈ
ｈ
例．杯中液体密度为０．８×１０３ｋｇ／ｍ３，Ｈ＝３０ｃｍ，ｈ＝１０ｃｍ，求ａ点受到液体的压强．
如图，容器中装有深度为10cm，质量为60g的水，已知容器的质量为30g，底面积为5cm 。
求：
（1）容器底部受到水的压强；
（2）容器底部受到水的压力；
（3）容器对水平桌面的压强。
方法：
1、固体压强的计算：
（1）
（2）规则实心柱体放置在水平面上时，可以用
计算固体压强
2、液体压强的计算：
（1）求液体的压强：
（2）求液体对容器底的压力：
a：先用 求出容器底受到的液体压强
b：再用F=ps求液体对容器底的压力
P=
F
S
