(共17张PPT)
9. 4 流体压强与流速的关系
第九章 压强
流体
具有流动性的液体和气体。
水
空气
流体

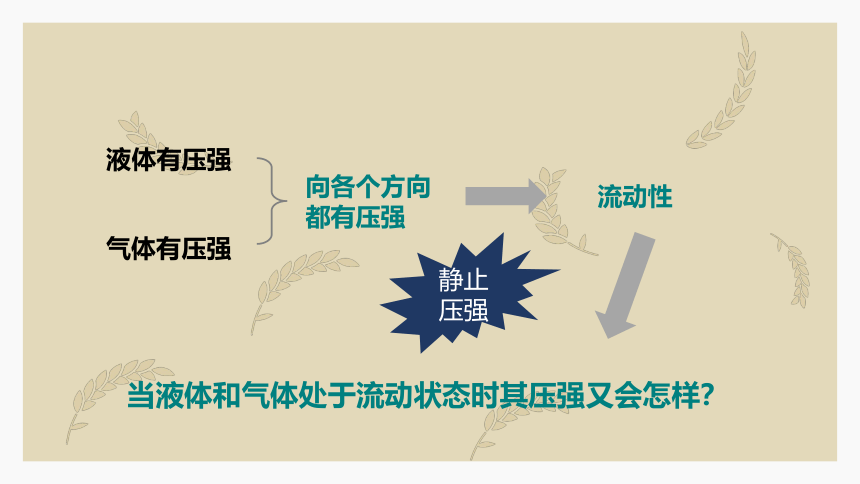

向各个方向都有压强
流动性
液体有压强
气体有压强
静止压强
当液体和气体处于流动状态时其压强又会怎样？

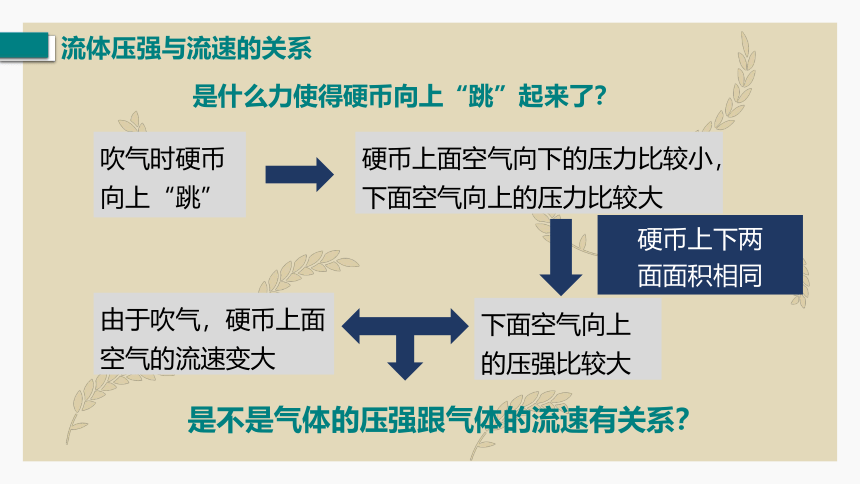

吹气时硬币向上“跳”
硬币上面空气向下的压力比较小，下面空气向上的压力比较大
下面空气向上的压强比较大
硬币上下两
面面积相同
由于吹气，硬币上面空气的流速变大
是不是气体的压强跟气体的流速有关系？
流体压强与流速的关系
是什么力使得硬币向上“跳”起来了？
流体压强与流速的关系
演示：流体压强与流速的关系
结论：在气体中，流速越大的位置压强越小。
实验

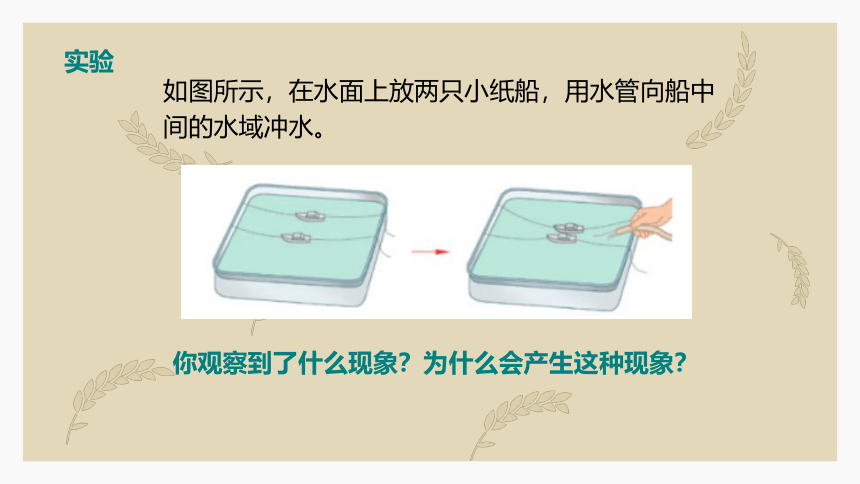

如图所示，在水面上放两只小纸船，用水管向船中间的水域冲水。
你观察到了什么现象？为什么会产生这种现象？

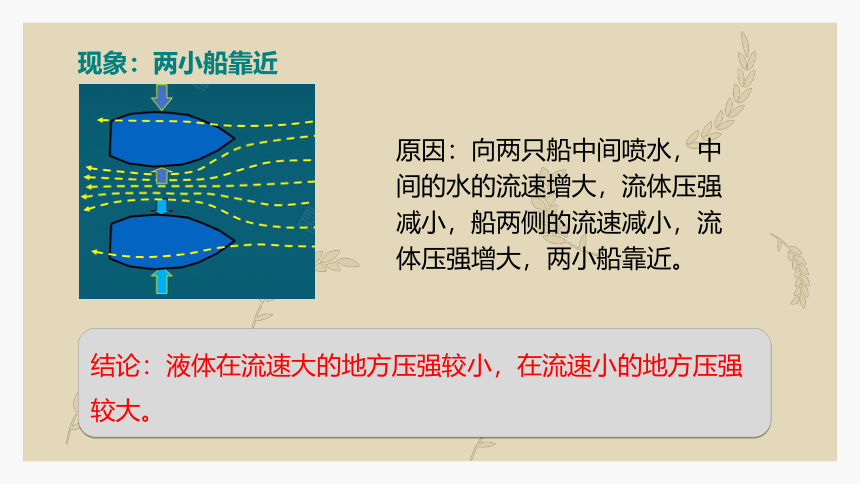

现象：两小船靠近
原因：向两只船中间喷水，中间的水的流速增大，流体压强减小，船两侧的流速减小，流体压强增大，两小船靠近。
结论：液体在流速大的地方压强较小，在流速小的地方压强较大。
“和谐号”动车停靠在某火车站的情景如图所示。为避免人被“吸”向列车而发生事故,站台上设有距列车一定距离的安全线。这是因为列车进站时车体附近 (　　)
A.气流流速大,压强小
B.气流流速大,压强大
C.气流流速小,压强大
D.气流流速小,压强小
例题
A
思考：
几十吨重的飞机为什么能够腾空而起？你观察过飞机的机翼吗？它的横截面是什么形状的？
飞机的升力
飞机上升的原因
机翼上、下表面的压强差是产生升力的原因。
草原犬鼠的“空调”洞穴
生活中有关流体压强与流速关系的现象
地铁站台安装屏蔽门
铁路旁有防护网
流体压强与流速的关系
流体压强与流速的关系
飞机的升力
在气体和液体中，流速越大的位置压强越小
机翼上下表面存在压强差
机翼上表面空气流速大，压强小
机翼下表面空气流速小，压强大
课堂小结
1．如图所示，当从管的一端吹气时，A管中的液面会下降，B管中的液面会上升。下列现象产生的原理与此实验原理不同的是（　　）
A．大风把茅草屋顶掀翻
B．高铁错车时，会自动向中间靠拢一些
C．用抽水机把井中的水抽上来
D．外面刮风时窗帘飘向窗外
随堂训练
C
2．一辆轿车在水平平直公路上高速行驶，如图所示（　　）
A．轿车上表面空气流速小压强大
B．轿车上表面空气流速大压强小
C．轿车行驶过快，可能飞离地面
D．轿车对地面的压力等于重力
B
3．如图所示，把长约20cm的饮料吸管从中部剪开（但不要彻底剪断）并弯折过来，将其中一段吸管A插在盛水的烧杯中，从另一段吸管B的管口用力吹气，水将从A管的管口喷出，且呈雾状，这是因为吹气时（　　）
A．A管上端附近气体的压强变大
B．A管上端附近气体的压强变小
C．烧杯中吸管外的水面上气体的压强变大
D．烧杯中吸管外的水面上气体的压强变小
B
谢谢大家！
