中考物理一轮复习
第10讲 电流、电压及电阻
考点导航
课标要求
（2022年版）
1
2
3.4.2知道电压、电流和电阻。
3.4.3会使用电流表和电压表。
3
4.2.11探究串联电路和并联电路中的电流、电压的特点。

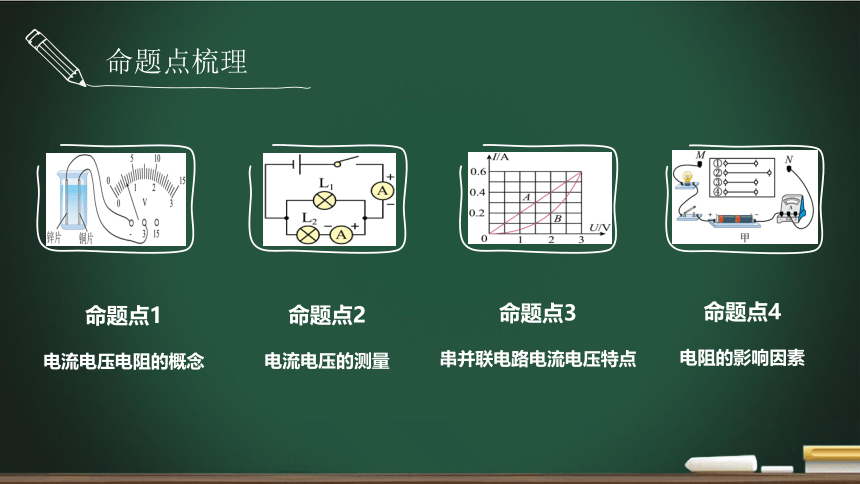

命题点梳理
命题点1
电流电压电阻的概念
命题点2
电流电压的测量
命题点3
串并联电路电流电压特点
命题点4
电阻的影响因素
命题点1：电流电压电阻的概念

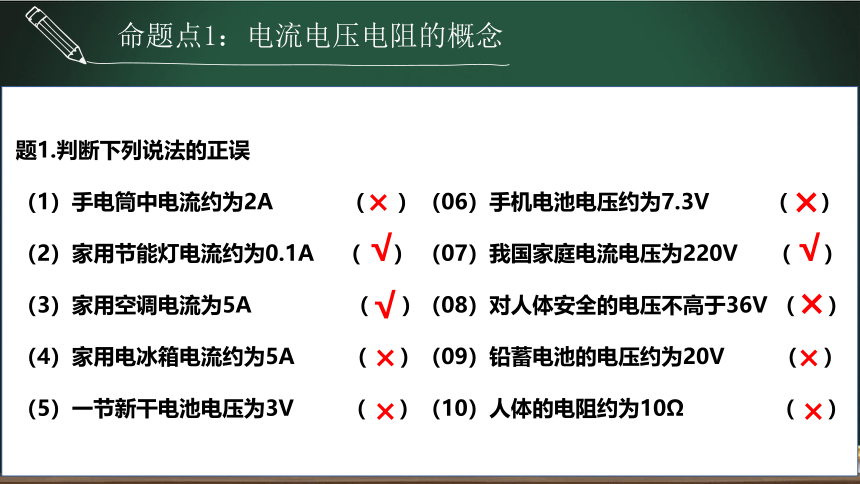

题1.判断下列说法的正误
（1）手电筒中电流约为2A （ ）
（2）家用节能灯电流约为0.1A （ ）
（3）家用空调电流为5A （ ）
（4）家用电冰箱电流约为5A （ ）
（5）一节新干电池电压为3V （ ）
（06）手机电池电压约为7.3V （ ）
（07）我国家庭电流电压为220V （ ）
（08）对人体安全的电压不高于36V （ ）
（09）铅蓄电池的电压约为20V （ ）
（10）人体的电阻约为10Ω （ ）
√
×
×
×
√
×
√
×
×
×

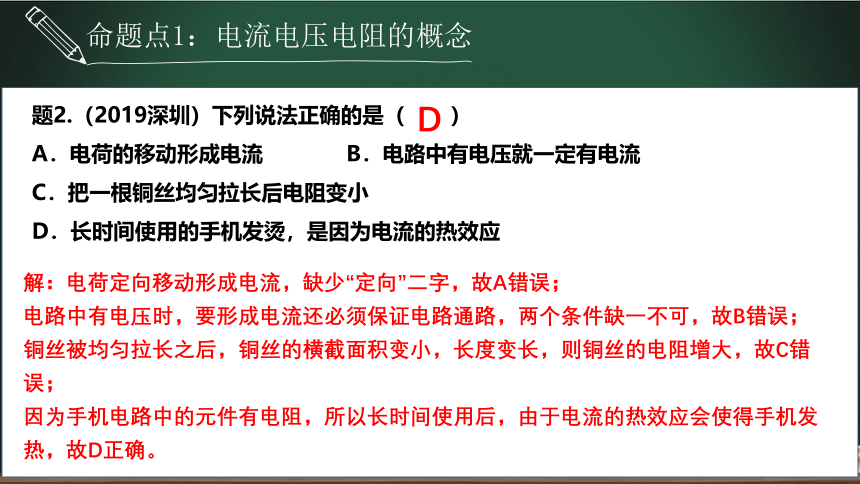

题2.（2019深圳）下列说法正确的是（ ）
A．电荷的移动形成电流 B．电路中有电压就一定有电流
C．把一根铜丝均匀拉长后电阻变小
D．长时间使用的手机发烫，是因为电流的热效应
解：电荷定向移动形成电流，缺少“定向”二字，故A错误；
电路中有电压时，要形成电流还必须保证电路通路，两个条件缺一不可，故B错误；
铜丝被均匀拉长之后，铜丝的横截面积变小，长度变长，则铜丝的电阻增大，故C错误；
因为手机电路中的元件有电阻，所以长时间使用后，由于电流的热效应会使得手机发热，故D正确。
D
命题点1：电流电压电阻的概念
题3.（2018恩施）以下有关电的相关说法正确的是（ ）
A．绝缘体中没有电荷 B．导体两端有电压，就一定能形成稳定电流
C．金属导体中靠自由电子定向移动形成电流
D．半导体的导电性与环境变化无关
解：物体都由分子、原子组成的，绝缘体也一样，原子中原子核带正电，电子带负电，所以绝缘体也是有电荷的，故A错误；
电路两端有电压，不一定会有电流，电路必须是闭合电路才行，故B错误；
因为金属导体中有大量的自由电子，因此金属导体中的电流是自由电子定向移动形成的，故C正确；
半导体的阻值随温度、光照和杂质等外界因素的不同而发生变化，故D错误。
C
命题点1：电流电压电阻的概念

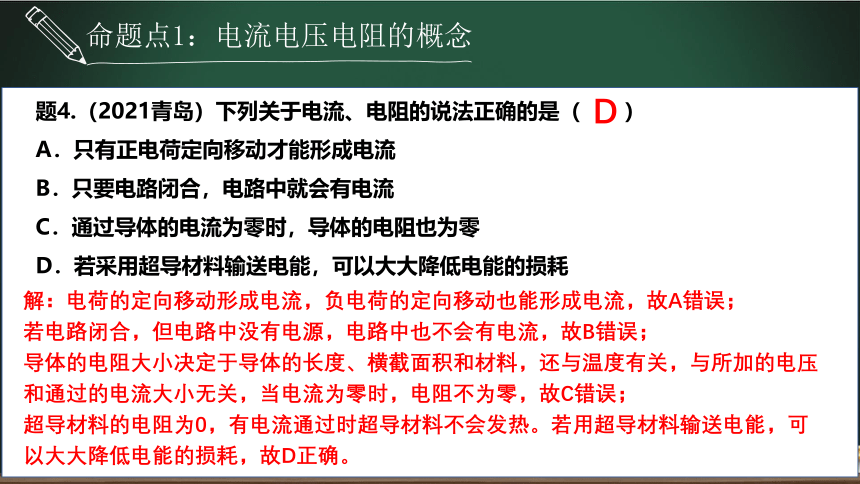

题4.（2021青岛）下列关于电流、电阻的说法正确的是（　　）
A．只有正电荷定向移动才能形成电流
B．只要电路闭合，电路中就会有电流
C．通过导体的电流为零时，导体的电阻也为零
D．若采用超导材料输送电能，可以大大降低电能的损耗
解：电荷的定向移动形成电流，负电荷的定向移动也能形成电流，故A错误；
若电路闭合，但电路中没有电源，电路中也不会有电流，故B错误；
导体的电阻大小决定于导体的长度、横截面积和材料，还与温度有关，与所加的电压和通过的电流大小无关，当电流为零时，电阻不为零，故C错误；
超导材料的电阻为0，有电流通过时超导材料不会发热。若用超导材料输送电能，可以大大降低电能的损耗，故D正确。
D
命题点1：电流电压电阻的概念
命题点2：电流电压的测量

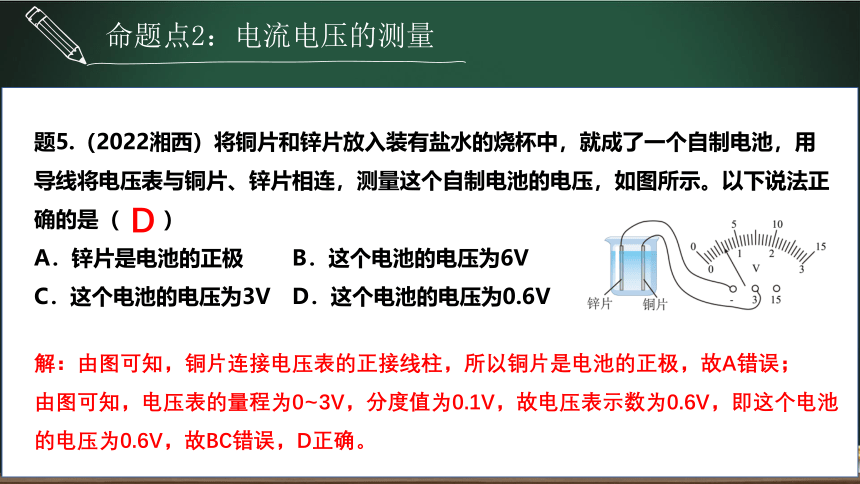

题5.（2022湘西）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（　　）
A．锌片是电池的正极 B．这个电池的电压为6V
C．这个电池的电压为3V D．这个电池的电压为0.6V
解：由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故A错误；
由图可知，电压表的量程为0~3V，分度值为0.1V，故电压表示数为0.6V，即这个电池的电压为0.6V，故BC错误，D正确。
D

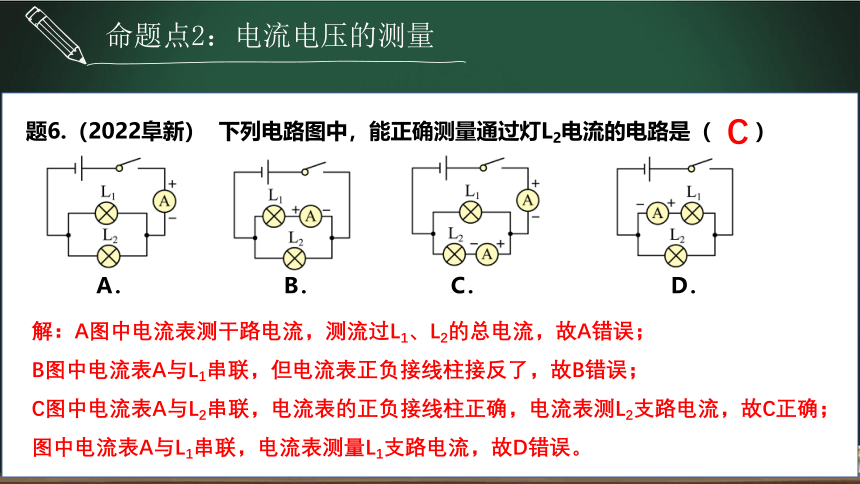

题6.（2022阜新） 下列电路图中，能正确测量通过灯L2电流的电路是（　　）
A． B． C． D．
解：A图中电流表测干路电流，测流过L1、L2的总电流，故A错误；
B图中电流表A与L1串联，但电流表正负接线柱接反了，故B错误；
C图中电流表A与L2串联，电流表的正负接线柱正确，电流表测L2支路电流，故C正确；
图中电流表A与L1串联，电流表测量L1支路电流，故D错误。
C
命题点2：电流电压的测量
题7.（2022东营）如图所示，闭合开关，灯L1、L2均不亮，小华用电压表去判断电路故障，当他将电压表接在L1两端时，电压表无示数；当他将电压表接在L2两端时，电压表有示数，由此可以判断（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
解：若灯L1或灯L2发生短路，则闭合开关，没有短路的灯仍然能发光，因此不是短路；
闭合开关，灯L1、L2均不亮，说明电路发生断路，电压表接在L1两端时，电压表无示数，说明电压表不能与电源形成通路，因此故障可能是灯L2断路；
当他将电压表接在L2两端时，电压表有示数，说明电压表与电源形成通路，说明灯L1没有断路，所以只能是灯L2断路。
B
命题点2：电流电压的测量
题8.（2022临沂）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（　　）
A．电流表A1只测量灯L2的电流 B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光 D．仅断开S1只有一个表有示数
解：闭合开关S1、S2，电流表A1在干路上，测量干路电流，故A错误；
闭合开关S1、S2，两个灯泡并联，电流表A1在干路上，电流表A2在支路上，故电流表A2的示数比A1的小，故B错误；
若灯L1被短路时，则灯泡L2也被短路，故C错误；
仅断开S1，只有灯泡L2接入电路，电流表A2没有接入电路，故没有示数，只有电流表A1接入电路，故只有电流表A1有示数，故D正确。
D
命题点2：电流电压的测量
题9.（2022青岛）小明探究串联电路的电压规律，连接了如图所示的电路，下列做法不正确的是（　　）
A．闭合开关S，电压表测量L2两端的电压
B．只将导线①的下端改接到L1右端，闭合开关S，电压表测量L2两端的电压
C．只将导线①的下端改接到L1左端，闭合开关S，电压表测量L1和L2的总电压
D．只将导线②的下端改接到L1左端，闭合开关S，电压表测量L1两端的电压
解：如图所示，电压表直接并联在灯泡L2两端，故电压表测量灯泡L2的电压，A正确；
只将导线①的下端改接到L1右端，此时电压表仍然直接并联在L2两端，测量灯泡L2的电压，故B正确；
命题点2：电流电压的测量
题9.（2022青岛）小明探究串联电路的电压规律，连接了如图所示的电路，下列做法不正确的是（　　）
A．闭合开关S，电压表测量L2两端的电压
B．只将导线①的下端改接到L1右端，闭合开关S，电压表测量L2两端的电压
C．只将导线①的下端改接到L1左端，闭合开关S，电压表测量L1和L2的总电压
D．只将导线②的下端改接到L1左端，闭合开关S，电压表测量L1两端的电压
解：只将导线①的下端改接到L1左端，闭合开关S，此时电压表直接并联在L1、L2两端，故电压表测量L1和L2的总电压，故C正确；
只将导线②的下端改接到L1左端，闭合开关S，电压表的正负接线柱接反了，不能够测量灯泡L1的电压，故D错误。
D
命题点2：电流电压的测量
题10.（2020甘孜）如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为 __________ V； 若断开开关，电压表示数将 __________ （选填 “变大”“变小”或“不变”）。
解：由电路图知，当S闭合后，两灯串联，电压表测的是灯两端的电压，故灯两端的电压为1V；
断开开关后，电压表测电源电压，此时示数为3V，故电压表示数将变大。
1
变大
命题点2：电流电压的测量
命题点3：串并联电路电流电压特点
题11.（2022天津）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（　　）
A．0.3A，0.2A B．0.2A，0.3A
C．0.5A，0.3A D．0.5A，0.2A
解：由图中可知，小灯泡L1与L2并联，电流表A测干路电流，电流表A1测流过灯泡L1的电流，由题意可知，电流表A的示数为I=0.5A，即干路电流为0.5A；
电流表A1的示数为I1=0.3A，即流过灯泡L1的电流为0.3A，由并联电路的电流规律可知，流过灯泡L2的支路电流为I2=I-I1=0.5A-0.3A=0.2A。故选A。
A
题12.如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数为0.6A，则（　　）
A．两灯是串联连接的
B．流过L1的电流是0.3A
C．流过 L2的电流是0.6A
D．干路电流是1.1A
命题点3：串并联电路电流电压特点
解：由图中可知，小灯泡L1与L2并联，电流表A2测干路电流，电流表A1测流过灯泡L1的电流，由题意可知，电流表A2的示数为I干=0.6A，即干路电流为0.6A；
电流表A1的示数应比干路电流小，故取小量程，即I1=0.3A，即流过灯泡L1的电流为0.3A，由并联电路的电流规律可知，流过灯泡L2的支路电流为I2=I干-I1=0.6A-0.3A=0.3A。故选B。
B
题13.如图所示的电路中，当S、S1闭合、S2断开时，电压表示数为2.5 V；当S1断开，S、S2闭合时，电压表示数为6 V，则灯L1两端的电压为_______V，灯L2两端的电压为_______V。若灯L1中的电流为200 mA，则灯L2中的电流为________A。
解：仅S和S1闭合时，L1和L2串联，电压表测量L1的电压，即串联时U1=2.5V；
仅S和S2闭合时，电路中L1和L2串联，电压表测量电源电压，即U电=6V；
利用串联电压规律可知，U2=U电-U1=6V-2.5V=3.5V；
利用串联电流规律可知，I2=I1=200mA=0.2A。
命题点3：串并联电路电流电压特点
2.5
3.5
0.2
题14.已知两个电路元件A、B，通过它们的电流与其两端的电压关系分别如图所示，则如果把它们串联在电源电压为3V的电路中，电路中的电流为 _________A；如果把它们并联在同一个电源两端，干路中的总电流为 __________A。
解：串联在电源电压为3V的电路中，需要满足电流相等，且
U电=UA+UB=3V，由图知道，当I=0.2A时，UA=1V，UB=2V，满足要求，所以通过电路的电流为0.2A；
如果把它们并联在同一个电源两端，并联电路电压相等，由图知道，此时通过A、B的电流都为0.6A，故干路中的总电流为
I干=I1+I2=0.6A+0.6A=1.2A。
命题点3：串并联电路电流电压特点
0.2
1.2
题15.（2021淄博）长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （ ）
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
命题点4：电阻的影响因素
解：由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故A正确，不符合题意；
由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故B错误，符合题意；
B
题15.（2021淄博）长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是（ ）
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
命题点4：电阻的影响因素
解：由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热量比铜丝的多，故C正确，不符合题意；
若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为了用电安全，禁止用铜丝代替保险丝，故D正确，不符合题意。
B
题16.（2022南充）某兴趣小组用一根电阻为R的镍铭合金电阻自制了一台电烘箱，下列说法正确的是（　　）
A．由公式得知，R与U成正比，与I成反比
B．电阻丝中的电流是正电荷定向移动形成的
C．换档减小接入电路的电阻丝长度，电烘箱的功率减小
D．电烘箱工作时是将电能转化为内能
命题点4：电阻的影响因素
解：电阻与材料、长度、横截面积、温度有关，与电压和电流无关，故A错误；
电阻丝是金属制成的，金属靠自由电子导电，电阻丝中原子核带正电，电子带负电，电流是电子的定向移动形成的，即负电荷定向移动形成的，故B错误；
题16.（2022南充）某兴趣小组用一根电阻为R的镍铭合金电阻自制了一台电烘箱，下列说法正确的是（　　）
A．由公式得知，R与U成正比，与I成反比
B．电阻丝中的电流是正电荷定向移动形成的
C．换档减小接入电路的电阻丝长度，电烘箱的功率减小
D．电烘箱工作时是将电能转化为内能
命题点4：电阻的影响因素
解：电阻大小与长度有关，其他因素相同时，长度越长电阻越大，换档减小接入电路的电阻丝长度，即电阻减小，根据电烘箱的功率增大，故C错误；
电烘箱消耗电能，产生内能，因此工作时是将电能转化为内能，故D正确。
D
题17.（2022贺州）在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有关
A、导体的材料 B、导体的长度 C．导体的横截面积
为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铭合金导体，④是锰铜导体。
（1）选用①②两根导体分别接入电路进行实验，可验证猜想______（选填猜想因素选项“A”“B”或“C”）。
（2）选用①④两根导体分别接入图中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的____________有关。
B
材料
命题点4：电阻的影响因素
题17.（2022贺州）在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有关
A、导体的材料 B、导体的长度 C．导体的横截面积
为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铭合金导体，④是锰铜导体。
（3）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，读数为______V，此时电路中电流表的示数为0.2A，则②导体的电阻为______Ω。
解：如图乙，电压表使用的是0-3V的量程，分度值为0.2V，示数是2.4V。
电路中电流表的示数为0.2A，则②导体的电阻为R=U/I=2.4V/0.2A=12Ω
2.4
12
命题点4：电阻的影响因素
