中考物理一轮复习
第12.3讲 测量小灯泡的功率

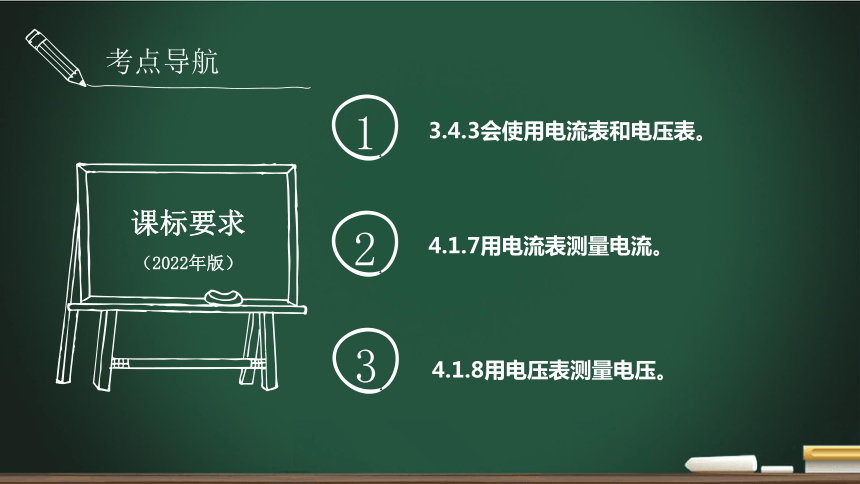

考点导航
课标要求
（2022年版）
1
2
3.4.3会使用电流表和电压表。
4.1.7用电流表测量电流。
3
4.1.8用电压表测量电压。

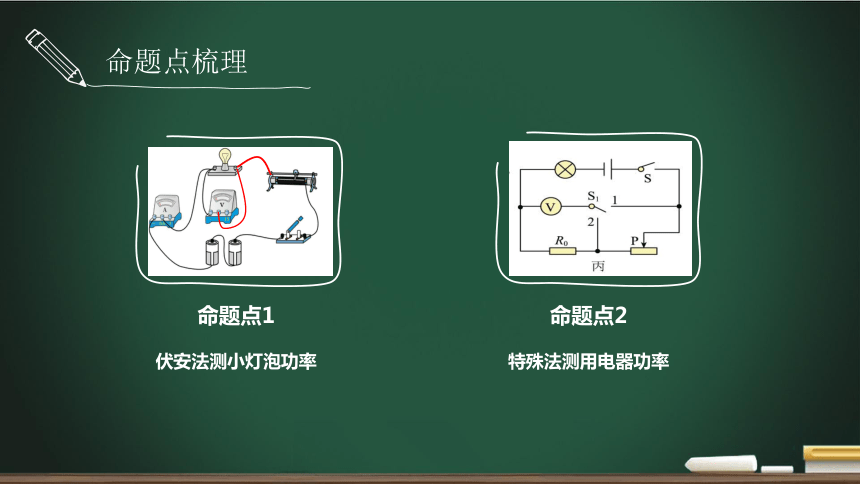

命题点梳理
命题点1
伏安法测小灯泡功率
命题点2
特殊法测用电器功率

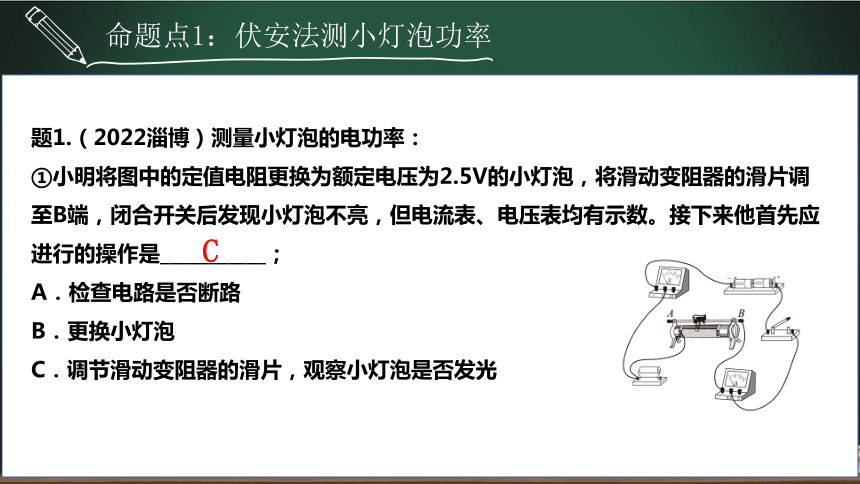

题1.（2022淄博）测量小灯泡的电功率：
①小明将图中的定值电阻更换为额定电压为2.5V的小灯泡，将滑动变阻器的滑片调至B端，闭合开关后发现小灯泡不亮，但电流表、电压表均有示数。接下来他首先应进行的操作是___________；
A．检查电路是否断路
B．更换小灯泡
C．调节滑动变阻器的滑片，观察小灯泡是否发光
命题点1：伏安法测小灯泡功率
C

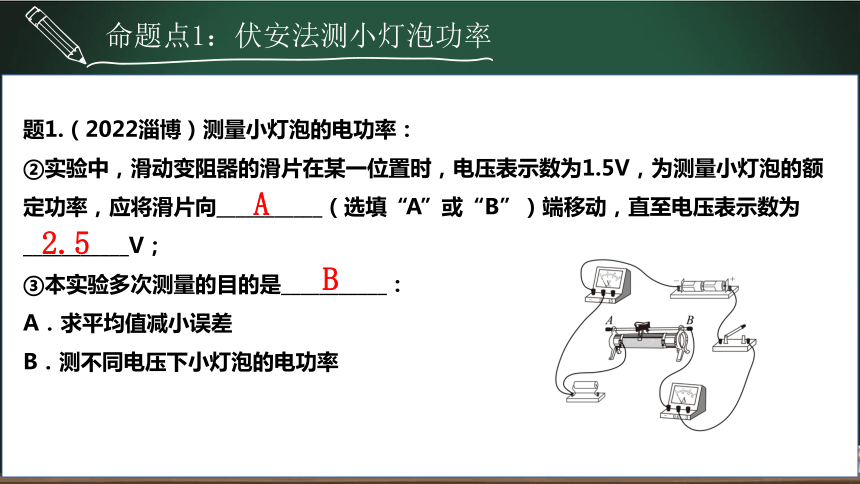

题1.（2022淄博）测量小灯泡的电功率：
②实验中，滑动变阻器的滑片在某一位置时，电压表示数为1.5V，为测量小灯泡的额定功率，应将滑片向___________（选填“A”或“B”）端移动，直至电压表示数为___________V；
③本实验多次测量的目的是___________：
A．求平均值减小误差
B．测不同电压下小灯泡的电功率
命题点1：伏安法测小灯泡功率
A
2.5
B

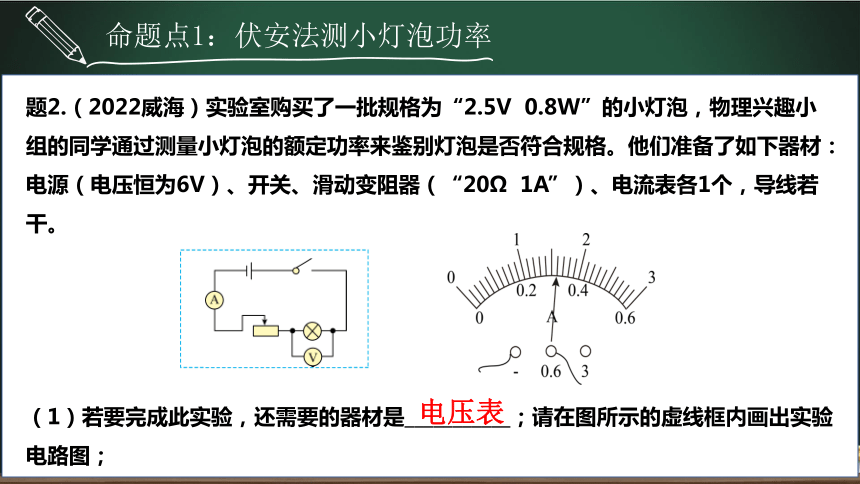

题2.（2022威海）实验室购买了一批规格为“2.5V 0.8W”的小灯泡，物理兴趣小组的同学通过测量小灯泡的额定功率来鉴别灯泡是否符合规格。他们准备了如下器材：电源（电压恒为6V）、开关、滑动变阻器（“20Ω 1A”）、电流表各1个，导线若干。
（1）若要完成此实验，还需要的器材是___________；请在图所示的虚线框内画出实验电路图；
命题点1：伏安法测小灯泡功率
电压表

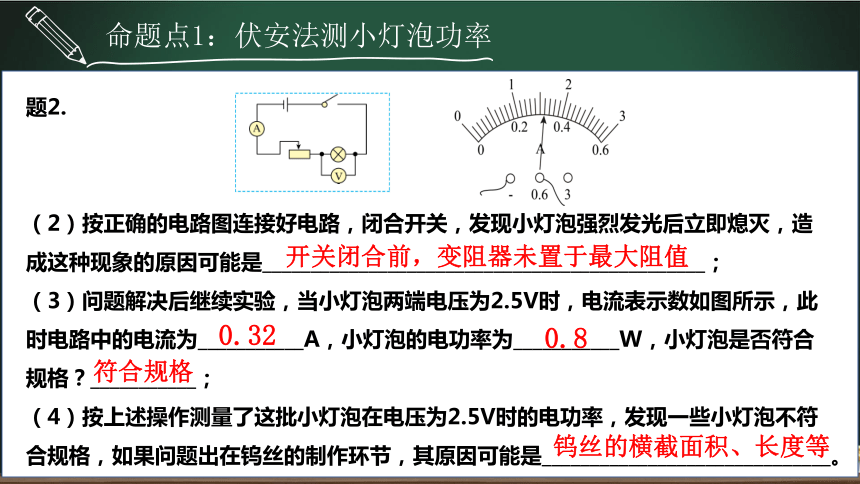

题2.
（2）按正确的电路图连接好电路，闭合开关，发现小灯泡强烈发光后立即熄灭，造成这种现象的原因可能是______________________________________________；
（3）问题解决后继续实验，当小灯泡两端电压为2.5V时，电流表示数如图所示，此时电路中的电流为___________A，小灯泡的电功率为___________W，小灯泡是否符合规格？___________；
（4）按上述操作测量了这批小灯泡在电压为2.5V时的电功率，发现一些小灯泡不符合规格，如果问题出在钨丝的制作环节，其原因可能是______________________________。
命题点1：伏安法测小灯泡功率
开关闭合前，变阻器未置于最大阻值
0.32
0.8
符合规格
钨丝的横截面积、长度等

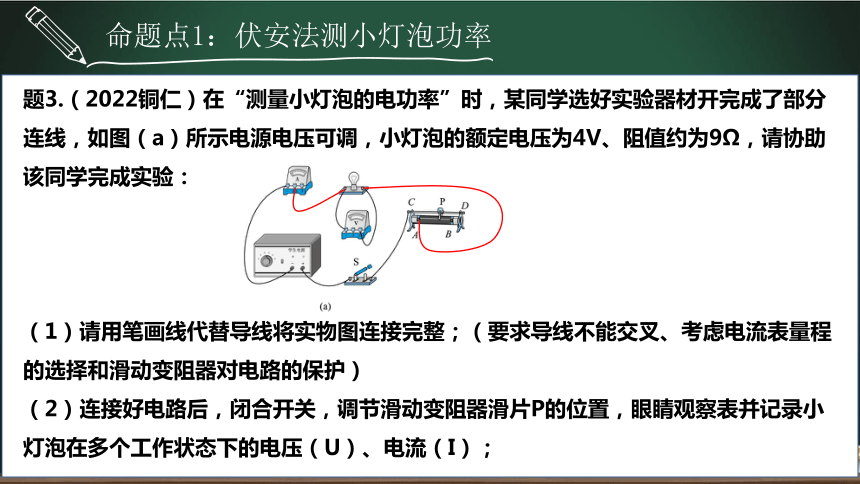

题3.（2022铜仁）在“测量小灯泡的电功率”时，某同学选好实验器材开完成了部分连线，如图（a）所示电源电压可调，小灯泡的额定电压为4V、阻值约为9Ω，请协助该同学完成实验：
（1）请用笔画线代替导线将实物图连接完整；（要求导线不能交叉、考虑电流表量程的选择和滑动变阻器对电路的保护）
（2）连接好电路后，闭合开关，调节滑动变阻器滑片P的位置，眼睛观察表并记录小灯泡在多个工作状态下的电压（U）、电流（I）；
命题点1：伏安法测小灯泡功率

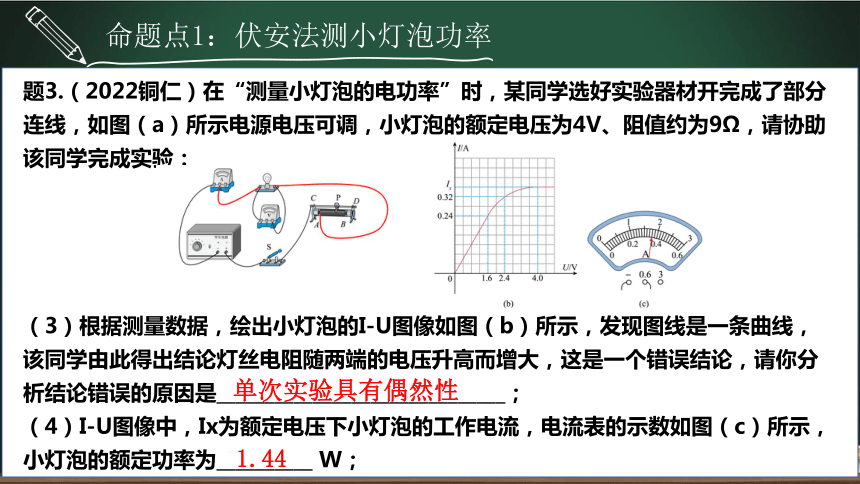

题3.（2022铜仁）在“测量小灯泡的电功率”时，某同学选好实验器材开完成了部分连线，如图（a）所示电源电压可调，小灯泡的额定电压为4V、阻值约为9Ω，请协助该同学完成实验：
（3）根据测量数据，绘出小灯泡的I-U图像如图（b）所示，发现图线是一条曲线，该同学由此得出结论灯丝电阻随两端的电压升高而增大，这是一个错误结论，请你分析结论错误的原因是______________________________；
（4）I-U图像中，Ix为额定电压下小灯泡的工作电流，电流表的示数如图（c）所示，小灯泡的额定功率为__________ W；
命题点1：伏安法测小灯泡功率
单次实验具有偶然性
1.44
题3.（2022铜仁）在“测量小灯泡的电功率”时，某同学选好实验器材开完成了部分连线，如图（a）所示电源电压可调，小灯泡的额定电压为4V、阻值约为9Ω，请协助该同学完成实验：
（5）该同学了解小灯泡消耗功率的变化特点后，联想到已学知识通过定值电阻的电流随两端电压变化的关系，于是拆下滑动变阻器，选用一个R0=7.5Ω的定值电阻与小灯泡串联，接入电路，再次进行实验，此时小灯泡和定值电阻功率同为_________W。
命题点1：伏安法测小灯泡功率
0.768
解：考试技巧是拼凑，通过图(b)发现，当小灯泡两端电压为2.4V时，流过小灯泡的电流为0.32A，此时R0两端电压U0=7.5Ω×0.32A=0.768W；此时小灯泡的电功率与之相同，P'=U'I'=2.4V×0.32A=0.768W。
题4.（2022无锡校考）在测定额定电压为“2.5V”小灯泡电功率的分组实验中：
（1）请用笔画线代替导线，将图甲中的实物电路连接完整；
（2）小明闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，则故障可能是_________________。排除故障后，移动滑片使小灯泡正常发光，此时电流表数如图乙所示，则小灯泡额定功率为__________W。
命题点1：伏安法测小灯泡功率
灯泡断路
0.75
题4.（2022无锡校考）在测定额定电压为“2.5V”小灯泡电功率的分组实验中：
（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如表），你认为这样处理数据是___________（合理/不合理）的，理由____________________________________。
命题点1：伏安法测小灯泡功率
不合理
不同电压下实际功率不同，不应取平均值。
题4.（2022无锡校考）在测定额定电压为“2.5V”小灯泡电功率的分组实验中：
（4）上图描述小灯泡功率P随滑动变阻器阻值R变化情况的图象中，正确的是_____。
命题点1：伏安法测小灯泡功率
解：灯泡功率PL=I2RL=[U/(RL+R)]2/RL，进行分析可以知道，R越大时，PL的值越小，且不是一次函数，故不是均匀减小，即答案为B。
B
题5.（2022绥化校考）在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω。
（1）在图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整；
（2）闭合开关后，小灯泡不亮，电流表没有示数，电压表示数超过量程，经检查，导线连接完好，则电路故障可能是小灯泡发生了___________（选填“短路”或“断路”）；
命题点2：特殊法测小灯泡功率
断路
题5.（2022绥化校考）在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω。
（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，为______V；此时要测量小灯泡的额定功率，应将滑片P向______（选填“左”或“右”）端移动；
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，由图象可计算出小灯泡的额定功率是_________W；
命题点2：特殊法测小灯泡功率
2.2
右
0.75
题5.（2022绥化校考）在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω。
（5）完成上述测量后，不用电压表，用如图所示的电路也可以测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R0。实验步骤如下，请补充完整：
①____________________________________________________________________________；
②保持滑片位置不动，闭合开关S、S1，断开开关S2，记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额=__________________。
命题点2：特殊法测小灯泡功率
闭合开关S、S2，断开S1，调节变阻器滑片P，使电流表示数为I额
(I-I额)R0I额
解：仅闭合开关S、S2时，L与R0并联，电流表测量L的电流，调节滑片使灯泡正常发光，即取到I额，此时灯泡功率为额定功率；
仅闭合开关S、S2时，L与R0并联，电流表测量总电流，此时灯泡仍正常发光，R0的电流为I-I额，可求出R0两端电压为(I-I额)R0。
题6.（2022宁德一模）在测额定电压为“2.5 V”小灯泡电功率的实验中。
(1)依据图甲的电路图，请用笔画线代替导线，将乙图中的实物图电路连接完整，要求滑动变阻器的滑片向右移时电阻变小；
(2)小明在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是____________________________________________；
命题点2：特殊法测小灯泡功率
电压表测量的是滑动变阻器的电压
题6.（2022宁德一模）在测额定电压为“2.5 V”小灯泡电功率的实验中。
(3)排除故障后，移动滑片使电压表的示数为_______V时小灯泡正常发光，读出此时电流表的示数，依据实验原理P额＝__________，再计算出小灯泡的额定功率；
(4)完成实验后，小聪想出一种不用电流表测量小灯泡额定功率的方法，设计了如图丙所示的电路，电源电压U恒为8V，R0为10 Ω的定值电阻，所用电压表量程为“0~15 V”，请将以下实验步骤补充完整：
命题点2：特殊法测小灯泡功率
2.5
U额I额
①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为________V；
②滑片不动，再将开关S1拨至“2”，读出图丁电压表示数为________V；
③小灯泡的额定功率P额＝________W；
若步骤②中，在将开关S1拨至“2”时，不小心将滑片向左移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值________（选填“偏大”或“偏小”）。
命题点2：特殊法测小灯泡功率
5.5
4
解：闭合开关S，将开关S1拨至“1”，小灯泡、R0和滑动变阻器串联，电压表测R0和滑动变阻器两端的电压，调节滑动变阻器的滑片，灯泡正常发光时，电压表的示数UV=U-U额=8V-2.5V=5.5V；
滑片不动，再将开关S1拨至“2”，电压表的量程是0~15V，电压表的分度值是0.5V，电压表示数为4V。
③小灯泡的额定功率P额＝________W；
若步骤②中，在将开关S1拨至“2”时，不小心将滑片向左移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值________（选填“偏大”或“偏小”）。
命题点2：特殊法测小灯泡功率
1
偏大
解：由串联电路电流的规律可知通过电路的电流
I=I0=U0/R0=4V/10Ω=0.4A；P额＝U额I=2.5V×0.4A=1W；
将开关S1拨至“2”，滑片向左移动稍许，滑动变阻器接入电路的阻值变小，根据串联分压知识可知，滑动变阻器两端的电压变小；
由串联电路电压的规律，定值电阻R0两端的电压U0变大，故通过电路的电流变大，由P额＝U额I可知测出的小灯泡的额定功率比真实值偏大。
题7.（2022镇江）某小灯泡的额定电压为2.5V，图1是测量该灯泡额定功率的实验电路。
（1）请用笔画线代替导线，将电压表正确接入电路；
（2）闭合开关前，应将滑动变阻器的滑片移至最 _________端（选填“左”或“右”）；
（3）当电压表示数调至2.5V时，电流表示数如图2所示，小灯泡的额定功率为 ___________W；
命题点2：特殊法测小灯泡功率
右
0.75
题7.（2022镇江）（4）用图3所示电路来测量另一只额定电压为4V的小灯泡的额定功率；①仅闭合S1，调节滑动变阻器R2滑片至某一位置，使电压表示数为4V；
②在保持 ________________的情况下，仅闭合S2，调节电阻箱R1使电压表示数为 ___________V，此时R1接入电路的阻值为20Ω；
③该小灯泡的额定功率为 ___________W。
命题点2：特殊法测小灯泡功率
解：仅闭合S1，灯泡和滑动变阻器串联，调节滑片至某一位置，使电压表示数为4V，达到灯泡的额定电压，此时灯泡正常发光。
滑片不动，仅闭合S2，变阻器和电阻箱串联，调节电阻箱R1使电压表示数为4V，此时电阻箱相当于正常发光的灯泡，此时R1接入电路的阻值为20Ω，即灯泡正常发光时阻值也为20Ω。
该小灯泡的额定功率PL=U2/RL=(4V)2/20Ω=0.8W。
R2滑片不动
4
0.8
