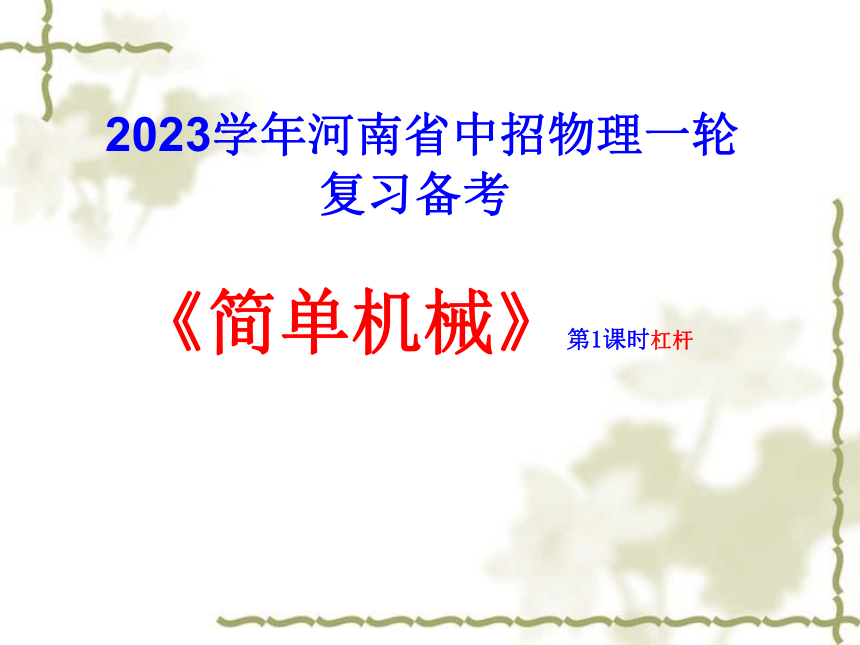

2023学年河南省中招物理一轮复习备考
《简单机械》第1课时杠杆

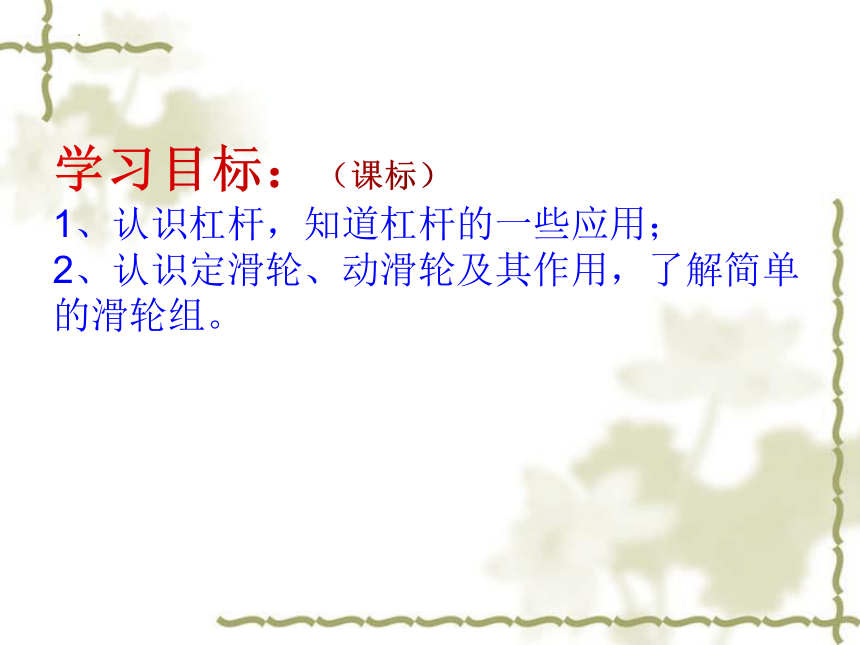

学习目标：（课标）
1、认识杠杆，知道杠杆的一些应用；
2、认识定滑轮、动滑轮及其作用，了解简单的滑轮组。

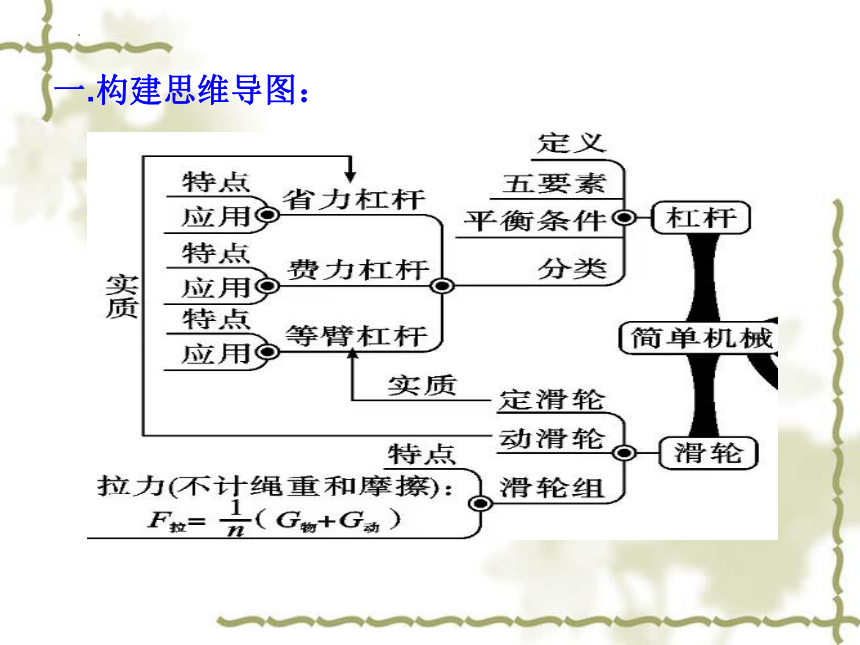

一.构建思维导图：
二、考点梳理：
考点1.杠杆

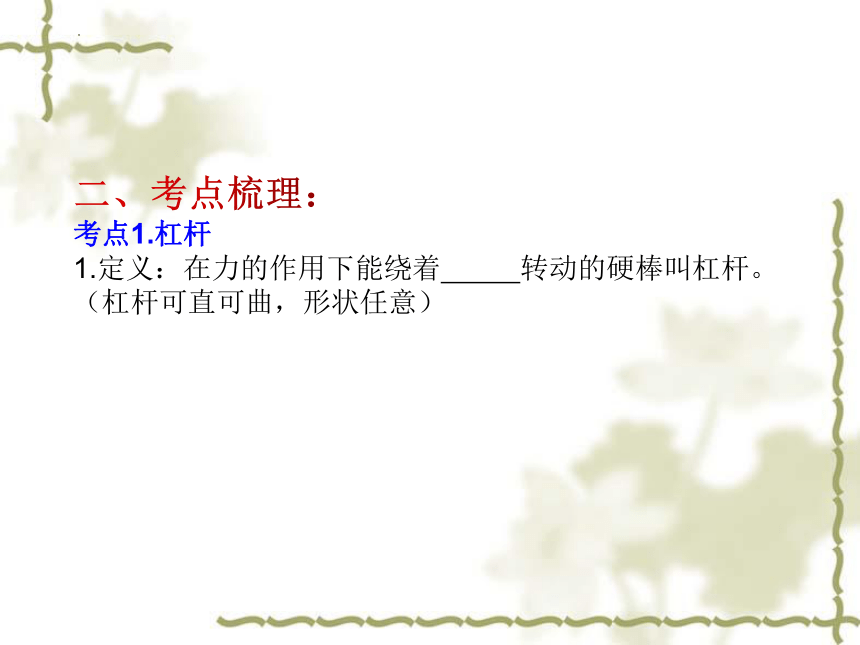

1.定义：在力的作用下能绕着 转动的硬棒叫杠杆。
（杠杆可直可曲，形状任意）
二、考点梳理：
考点1.杠杆

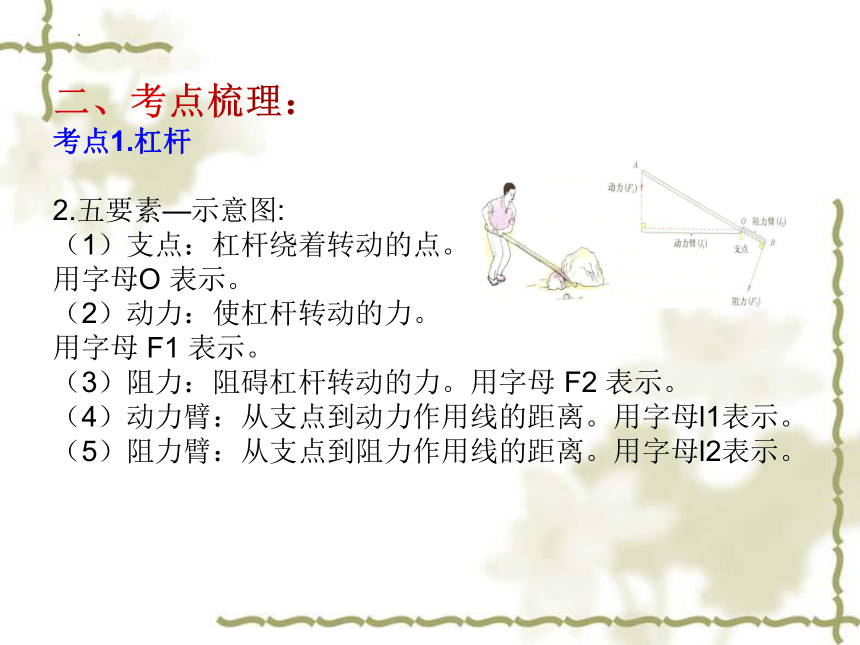

2.五要素—示意图:
（1）支点：杠杆绕着转动的点。
用字母O 表示。
（2）动力：使杠杆转动的力。
用字母 F1 表示。
（3）阻力：阻碍杠杆转动的力。用字母 F2 表示。
（4）动力臂：从支点到动力作用线的距离。用字母l1表示。
（5）阻力臂：从支点到阻力作用线的距离。用字母l2表示。
二、考点梳理：
考点1.杠杆

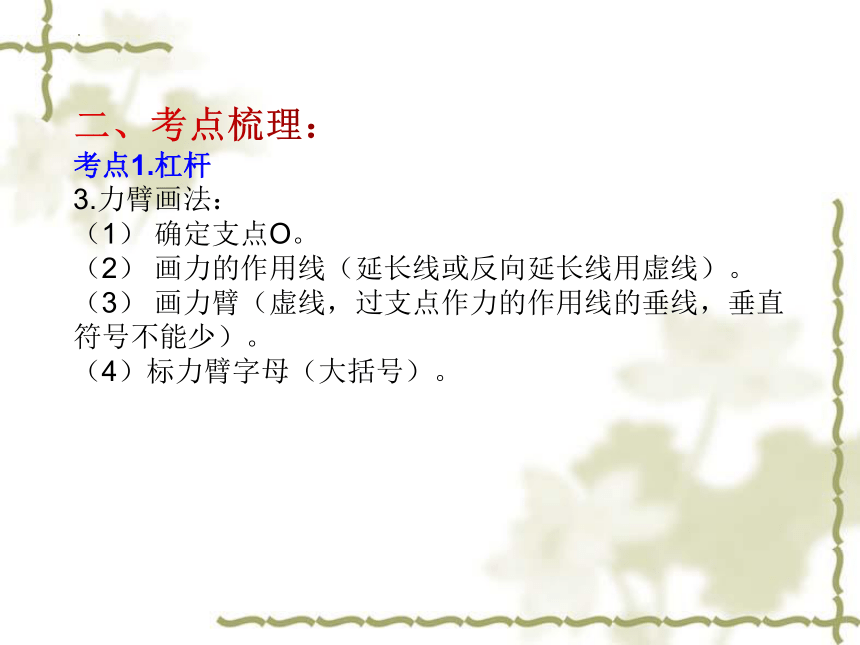

3.力臂画法：
（1） 确定支点O。
（2） 画力的作用线（延长线或反向延长线用虚线）。
（3） 画力臂（虚线，过支点作力的作用线的垂线，垂直符号不能少）。
（4）标力臂字母（大括号）。
二、考点梳理：
考点2.杠杆

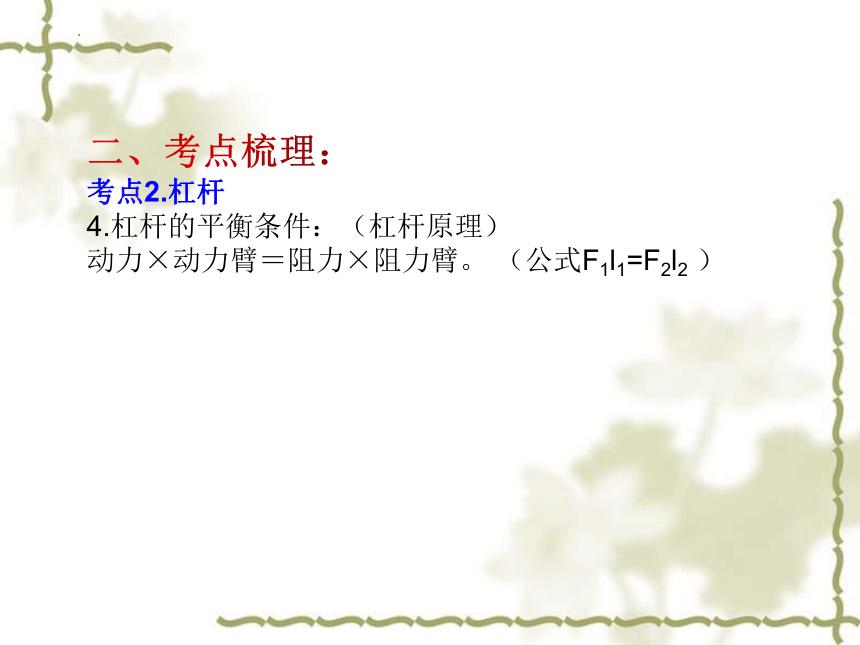

4.杠杆的平衡条件：（杠杆原理）
动力×动力臂＝阻力×阻力臂。 （公式F1l1=F2l2 ）
二、考点梳理：
考点1.杠杆

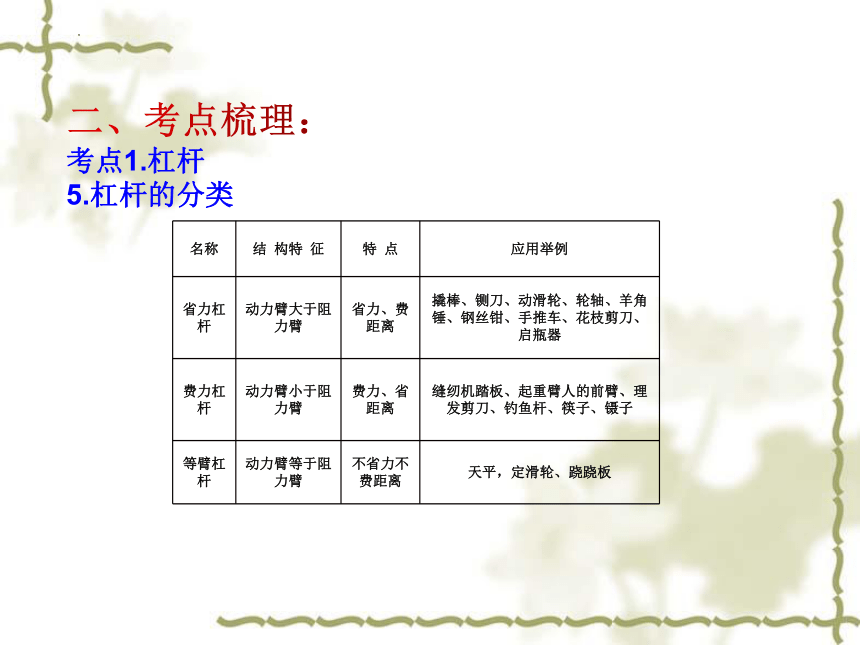

5.杠杆的分类
名称 结 构特 征 特 点 应用举例
省力杠杆 动力臂大于阻力臂 省力、费距离 撬棒、铡刀、动滑轮、轮轴、羊角锤、钢丝钳、手推车、花枝剪刀、启瓶器
费力杠杆 动力臂小于阻力臂 费力、省距离 缝纫机踏板、起重臂人的前臂、理发剪刀、钓鱼杆、筷子、镊子
等臂杠杆 动力臂等于阻力臂 不省力不费距离 天平，定滑轮、跷跷板
二、考点梳理：
考点1.杠杆

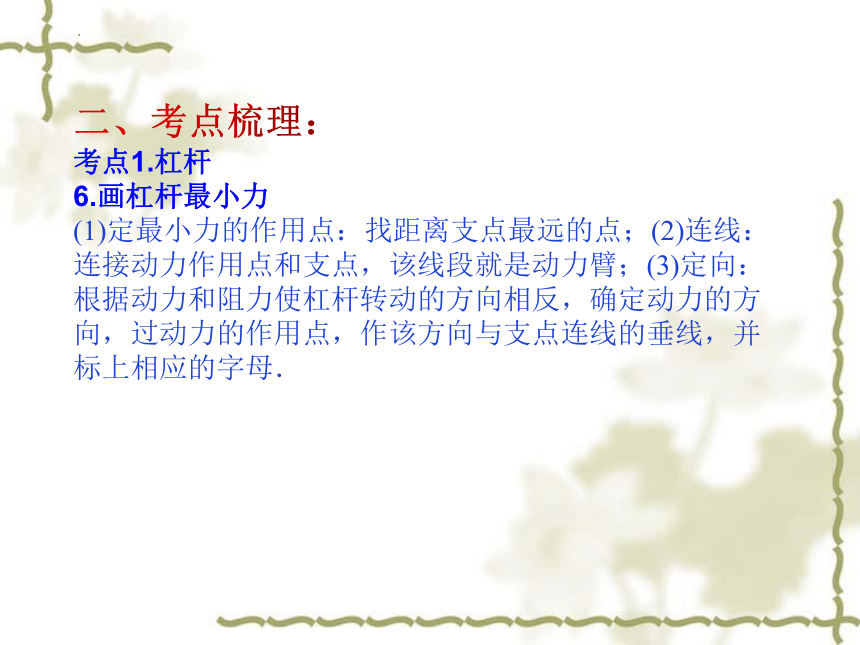

6.画杠杆最小力
(1)定最小力的作用点：找距离支点最远的点；(2)连线：连接动力作用点和支点，该线段就是动力臂；(3)定向：根据动力和阻力使杠杆转动的方向相反，确定动力的方向，过动力的作用点，作该方向与支点连线的垂线，并标上相应的字母．
二、考点梳理：
考点2.实验：探究杠杆的平衡条件
1.杠杆平衡的含义：指杠杆 或 转动。
2.实验步骤：
（1）组装、调节杠杆，使杠杆在 平衡（左高向左调）。
（好处： ）
（2）用细线在杠杆左右两端悬挂数量不同的钩码，移动钩码位置，使杠杆重新在水平位置平衡，并记录数据。
（3）多次改变钩码 和 ，重复实验。
二、考点梳理：
考点2.实验：探究杠杆的平衡条件
3.杠杆的平衡条件：（杠杆原理）
动力×动力臂＝阻力×阻力臂。
（公式： ）
4.其它常考点：
（1）支点选在杠杆中点的原因：避免 影响实验结果。
（2）改变钩码个数和位置，多次实验的目的是：
。
二、考点梳理：
考点2.实验：探究杠杆的平衡条件
4.其它常考点：
（3）实验中，把钩码换成弹簧测力计的好处：
A.可以改变力的 。
B.可以直接读出 。
（4）当弹簧测力计从竖直拉杠杆变成倾斜拉杠杆时：
弹簧测力计示数 。原因是 。
（5）过杠杆的支点再施加另外一个力后，是否影响杠杆的平衡：
，因为这个力的力臂 。
三、考点突破：
考点1：杠杆：
1.使用下列简单机械费力的是（ ）
三、考点突破：
考点1：杠杆：
2.下列四个图中，所作力F的力臂L，正确的是（ ）
三、考点突破：
考点1：杠杆：
3.如图是自行车手闸示意图，手闸是一个简单机械，这种简单机械的名称是 ，当图中手对车闸的作用力F=10N时，刹车拉线受到力的大小为 N。
三、考点突破：
考点1：杠杆：
4.如图所示是一种活塞式抽水机的示意图．其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂．
三、考点突破：
考点2：实验杠杆平衡条件：
利用如图所示的装置来探究“杠杆的平衡条件”。
（1）实验前,杠杆如图甲所示,可将杠杆两端的平衡螺母向 (选填“左”或“右”)调节,使杠杆在水平位置平衡,这样做的好处是可以直接从杠杆上读出 。
三、考点突破：
考点2：实验杠杆平衡条件：
利用如图所示的装置来探究“杠杆的平衡条件”。
（2）杠杆平衡后,如图乙所示,在杠杆B点挂3个相同的钩码,可在杠杆的D点挂 个相同的钩码,就可使杠杆重新在水平位置平衡。
三、考点突破：
考点2：实验杠杆平衡条件：
利用如图所示的装置来探究“杠杆的平衡条件”。
（3）保持B点钩码数量和力臂不变,杠杆在水平位置平衡时,测出多组动力臂l1和动力F1的数据,绘制了l1-F1的关系图像,如图丙所示。请根据图像推算,当l1为0.6m时,F1为 N。
三、考点突破：
考点2：实验杠杆平衡条件：
利用如图所示的装置来探究“杠杆的平衡条件”。
（4）A.为减小杠杆自身重力对实验造成的影响，应使支点处于 。
B.操作过程中，当弹簧测力计的示数达到最大量程仍不能使杠杆水平平衡，你认为接下来合理的操作是 ： 。
四、当堂检测：（每空7分，共70分）
1.如图，是三种类型剪刀的示意图，请你为铁匠师傅选择一把剪铁皮的剪刀，你会选择________(选填“A”“B”或“C”)剪刀，这样选择的目的是为了省________。
四、当堂检测：（每空7分，共70分）
2.轻质杠杆上相邻刻线间的距离相等，每个钩码的质量均相等，在杠杆左端上的A点悬挂2个钩码，为保持杠杆水平平衡，应在右端B点悬挂________个钩码；若在A、B两点各增加1个钩码，则杠杆________端下降。
四、当堂检测：（每空7分，共70分）
3.如图是用撬棒撬石头的情景，图中关于该撬棒使用时的杠杆示意图正确的是(　　)
四、当堂检测：（每空7分，共70分）
4.如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F1的示意图．
五、课堂小结：（谈谈你这节课的收获）
