(共14张PPT)
选修系列
第四节 发电机和电动机

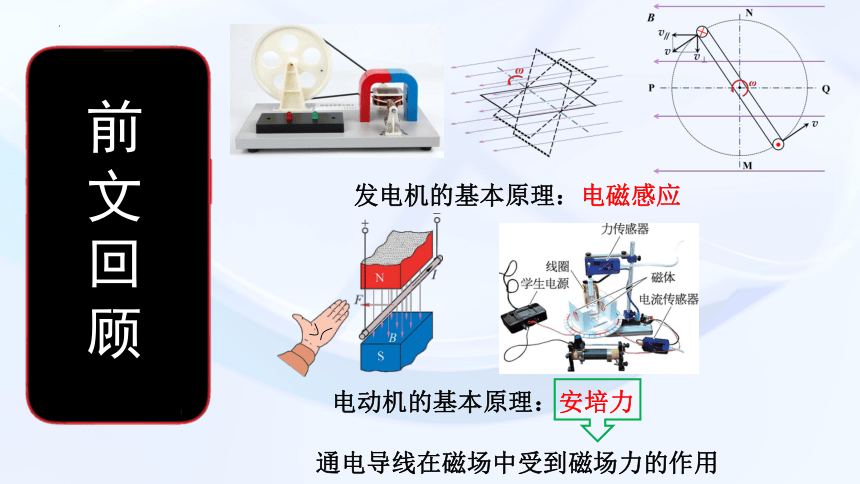

前文回顾
发电机的基本原理：电磁感应
电动机的基本原理：安培力
通电导线在磁场中受到磁场力的作用
一、发电机
奥斯特发现了电流的磁效应
电→磁
丹麦 奥斯特
1777－1851年
英国 法拉第
1779－1867年
法拉第发现了电磁感应现象
电←磁
后续科学家在电磁学上的不断的研究，才慢慢有了我们现在丰富多彩的生活
一、发电机

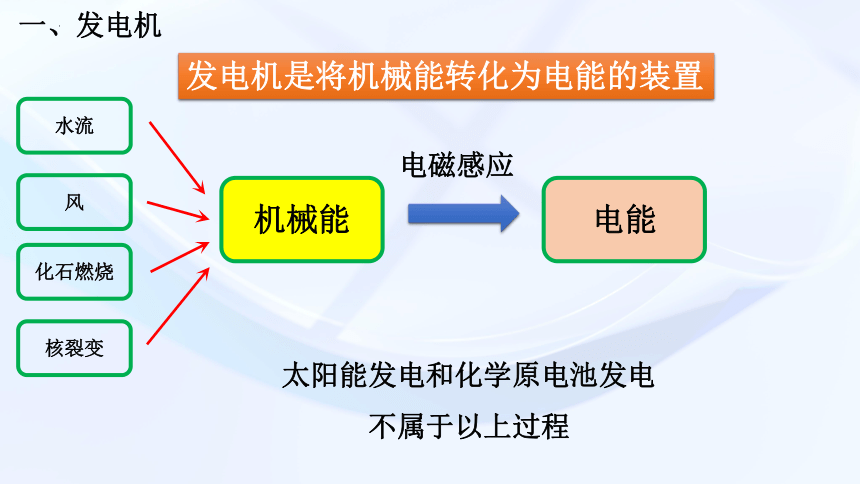

发电机是将机械能转化为电能的装置
机械能
电能
电磁感应
水流
风
化石燃烧
核裂变
太阳能发电和化学原电池发电
不属于以上过程
一、发电机

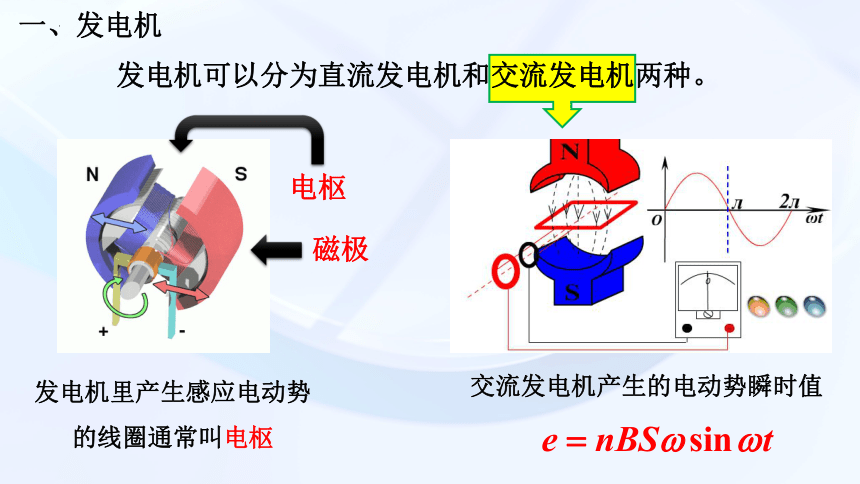

发电机可以分为直流发电机和交流发电机两种。
交流发电机产生的电动势瞬时值
发电机里产生感应电动势的线圈通常叫电枢
电枢
磁极
一、发电机

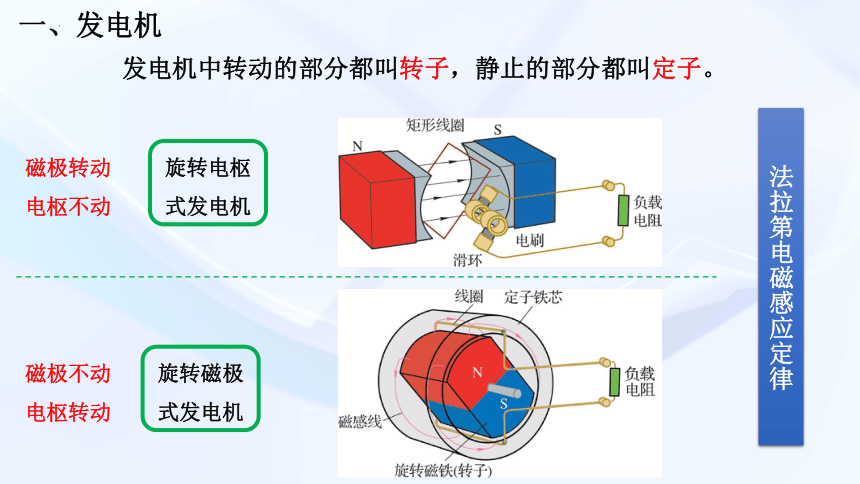

发电机中转动的部分都叫转子，静止的部分都叫定子。
磁极转动
电枢不动
旋转电枢式发电机
磁极不动
电枢转动
旋转磁极式发电机
法拉第电磁感应定律
一、发电机

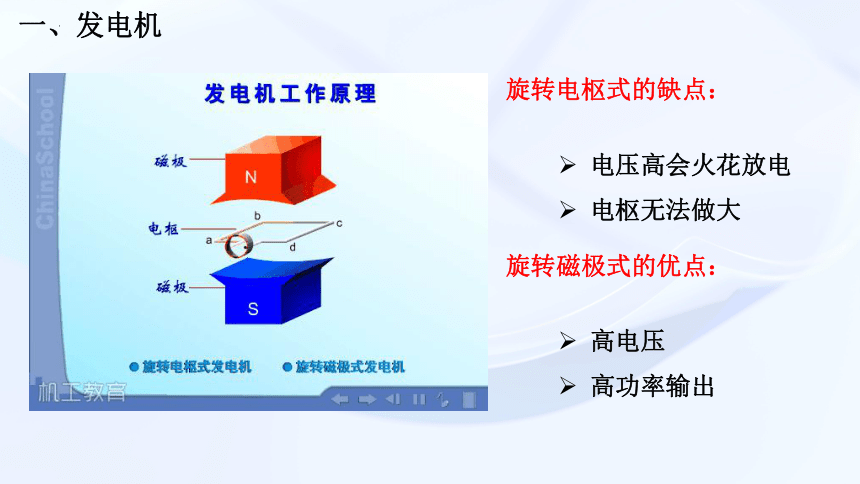

旋转电枢式的缺点：
旋转磁极式的优点：
电压高会火花放电
电枢无法做大
高电压
高功率输出
一、发电机
输入机械能
发电机
输出电能
铁芯涡流能量损耗
导线焦耳热能量损耗
轴承摩擦能量损耗
通风能量损耗
其他能量损耗
发电机的能量转换关系
二、电动机
电动机是把电能转化为机械能的装置。
机械能
电能
安培力
二、电动机
电动机主要也是由定子和转子构成。
实际使用的电动机也分为直流电动机和交流电动机
图中的电动机有什么问题
F
F
F
F
F
F
F
F
不能持续转动，稳定在中性面
二、电动机
换向器的作用是让线圈可以持续旋转。
为了解决上述的问题，在线圈端头处加一个换向器
二、电动机
输入电能
电动机
输出机械能
铁芯涡流能量损耗
导线焦耳热能量损耗
轴承摩擦能量损耗
通风能量损耗
其他能量损耗
电动机的能量转换关系
课堂小结
发电机
发电机是将机械能转化为电能的装置（交流发电机）
电动机
电动机是把电能转化为机械能的装置（直流电动机）
思考：直流发电机存在什么问题？
思考：发电机和电动机的区别？
有无电源
作业布置
作业19
