【原创】九年级下册期中复习
第2模块：生活用电
目录
【九年级全一册】
电功率
1
生活用电
2
电与磁
3

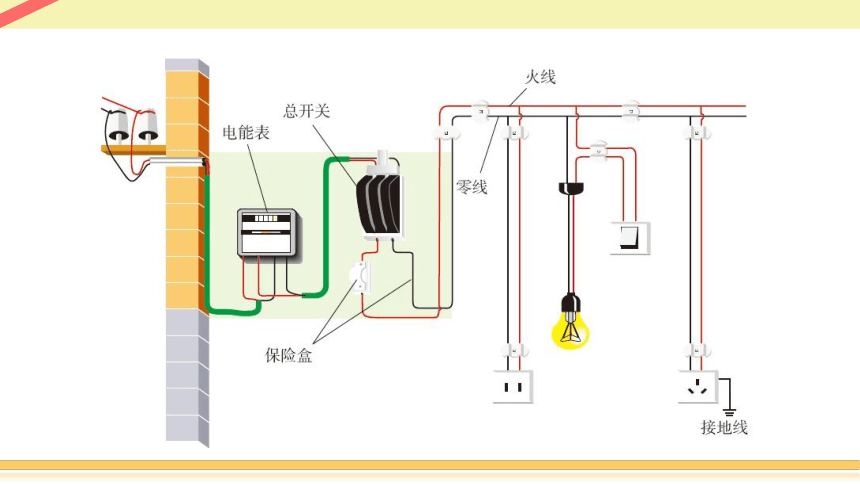

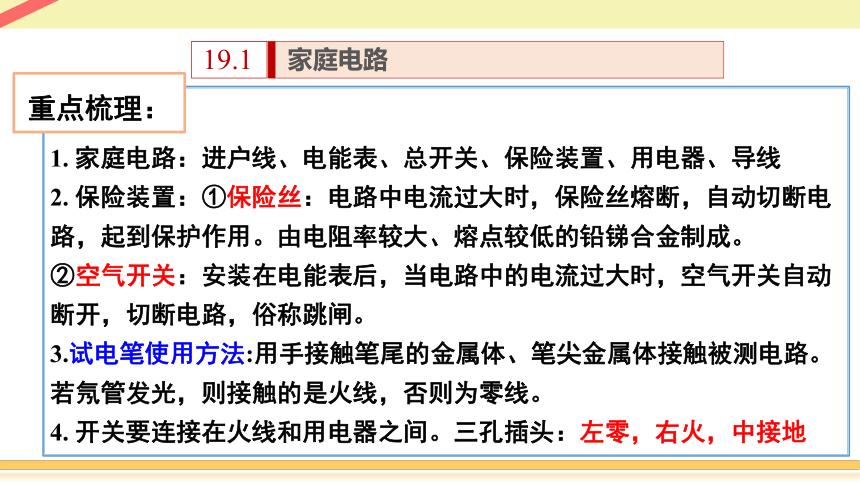

1. 家庭电路：进户线、电能表、总开关、保险装置、用电器、导线
2. 保险装置：①保险丝：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。
②空气开关：安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
3.试电笔使用方法:用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
4. 开关要连接在火线和用电器之间。三孔插头：左零，右火，中接地
重点梳理：
家庭电路
19.1

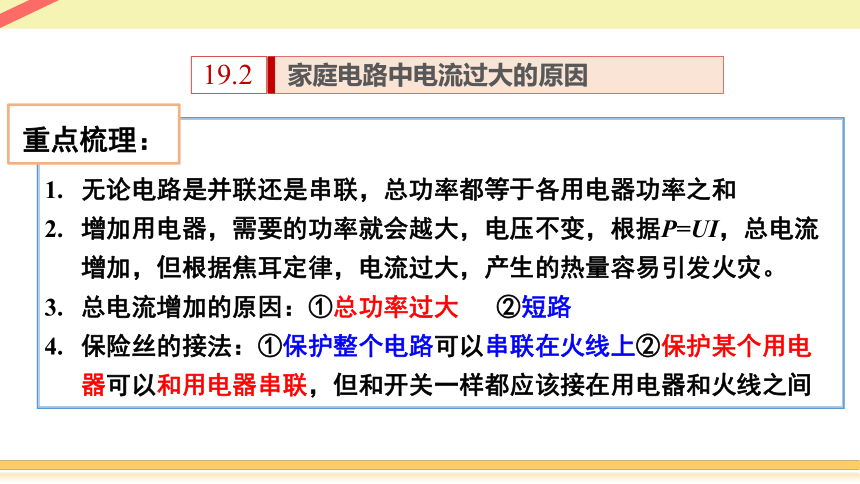

家庭电路中电流过大的原因
19.2
无论电路是并联还是串联，总功率都等于各用电器功率之和
增加用电器，需要的功率就会越大，电压不变，根据P=UI，总电流增加，但根据焦耳定律，电流过大，产生的热量容易引发火灾。
总电流增加的原因：①总功率过大 ②短路
保险丝的接法：①保护整个电路可以串联在火线上②保护某个用电器可以和用电器串联，但和开关一样都应该接在用电器和火线之间
重点梳理：

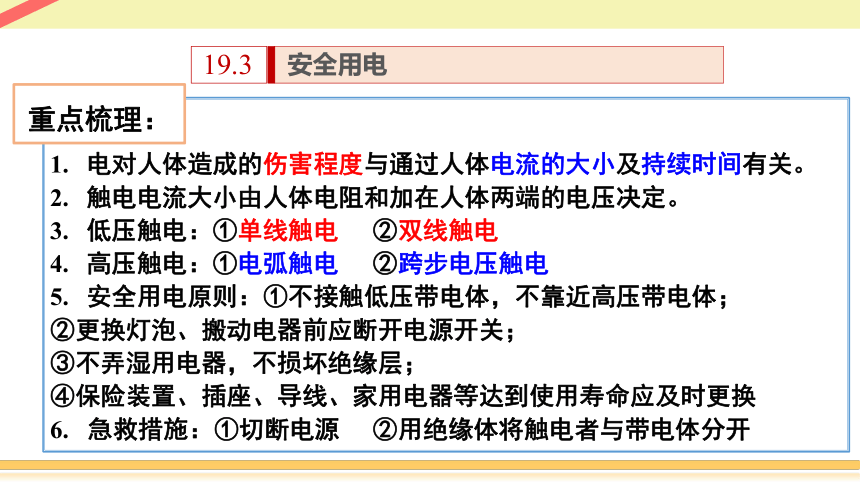

安全用电
19.3
电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
触电电流大小由人体电阻和加在人体两端的电压决定。
低压触电：①单线触电 ②双线触电
高压触电：①电弧触电 ②跨步电压触电
安全用电原则：①不接触低压带电体，不靠近高压带电体；
②更换灯泡、搬动电器前应断开电源开关；
③不弄湿用电器，不损坏绝缘层；
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换
6. 急救措施：①切断电源 ②用绝缘体将触电者与带电体分开
重点梳理：
1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难
　　人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。
I =　　= 　　　 = 2.2×10-2 A = 22 mA
U
R
220 V
104 Ω
双线触电
单线触电
电弧触电
跨步电压触电
1．不要靠近金属栏杆，各种电器应暂停使用
2．迅速走进屋内，或汽车内
3．不要手持金属杆，金属饰物包括手表也要抛离
4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下
注
意
防
雷
教材分析，基础认知
1.在图甲和乙中, 使用试电笔的方法正确的是图　　。如图丙所示, 在电路正常情况下, 笔尖接触导线, 若试电笔的氖管发光, 则该导线是　　线。
乙
火
2.如图甲所示, 三孔插座比两孔插座多出的那个孔是跟大地连接的, 如图乙所示, 当洗衣机的三脚插头插在三孔插座上时, 三脚插头的三只脚(金属片)编号为①②③, 其中编号为　　的插脚通过导线与洗衣机的金属外壳相连, 当插入三孔插座时, 可使洗衣机外壳与　　　相连通, 防止洗衣机漏电而造成触电事故。
①
地线

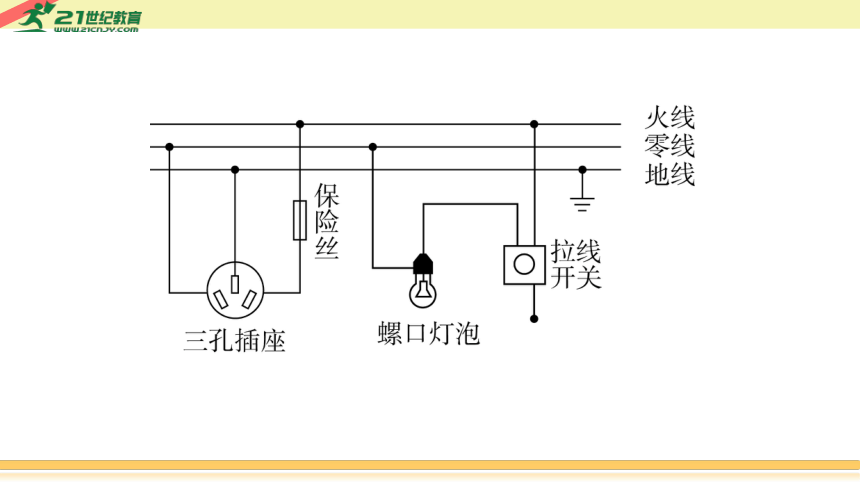

1. 请用笔画线代替导线, 将图中的三孔插座、灯泡和开关正确连入家庭电路。
探究一　家庭电路的组成
2.小明设计了一种照明电路图,其设计要求是:用两个开关控制一盏灯泡,两个开关同时闭合灯泡才能发光,只闭合其中任意一个开关灯泡都不能发光。如图所示设计的四幅电路图中,既符合上述设计要求,又符合安全用电要求的是(　　)
A
3. 关于家庭电路和安全用电, 下列做法中错误的是 (　　)
A. 为了防止因漏电而造成触电事故, 微波炉的外壳应与地线相连
B. 为了防止触电, 必须把用电器的开关装在零线上
C. 不可以用铜丝代替保险丝
D. 发现有人触电, 首先切断电源
探究二　安全用电
B
4. 如图所示, 电冰箱的金属外壳接地后, 即使出现漏电现象, 人也没有触电的感觉, 这是因为接地的导线与站在地面上的人是　　联的, 由于人体电阻远远大于导线电阻, 所以通过人体的电流非常　　, 为防止因漏电而发生触电事故, 家庭电路中安装了　　　　　(选填“空气开关”或“漏电保护器”)。
并
小
漏电保护器
5. 如图所示的甲、乙两个电路中, 开关闭合后(开关未画出), 电线燃烧起来。分析产生该现象的原因:
(1)甲电路中电线燃烧起来的原因是　　 　　　使电路中电流过大。
(2)乙电路中电线燃烧起来的原因是　　　　 　使电路中电流过大。
探究三　家庭电路故障排查
总功率过大
短路
6. 刚搬到新家的小可非常兴奋, 她把自己学习用的台灯插入插座, 闭合开关时, 家里总空气开关立刻跳闸, 请你帮助小可分析出现此种情况的原因可能是(　　)
A. 插头处短路 B. 灯丝断路
C. 灯头内短路 D. 灯头内断路
C
7. 如图所示的家庭照明电路, 已知其中一只灯泡的灯头接线处存在故障, 电工师傅为查明故障, 在保险丝处接入一只“220 V　40 W”的灯泡L0。当只闭合开关S、S1时, 灯泡L0和L1都呈暗红色(比正常发光时暗得多); 当只闭合开关S、S2时, 灯泡L0正常发光, L2不发光。由此可以确定(　　)
A. L1灯头接线处断路
B. L1灯头接线处短路
C. L2灯头接线处断路
D. L2灯头接线处短路
D
8. 家里一盏电灯突然熄灭, 用试电笔分别测试电路中的a、b、c、d四点(如图所示), 只有测a点时氖管发光,若电路中只有一处故障, 则故障可能是(　　)
A. 进户零线断路
B. 灯泡L断路
C. 开关S接触不良
D. 导线 cd 断路
C
