波片(Wave plate)的位相延迟
2

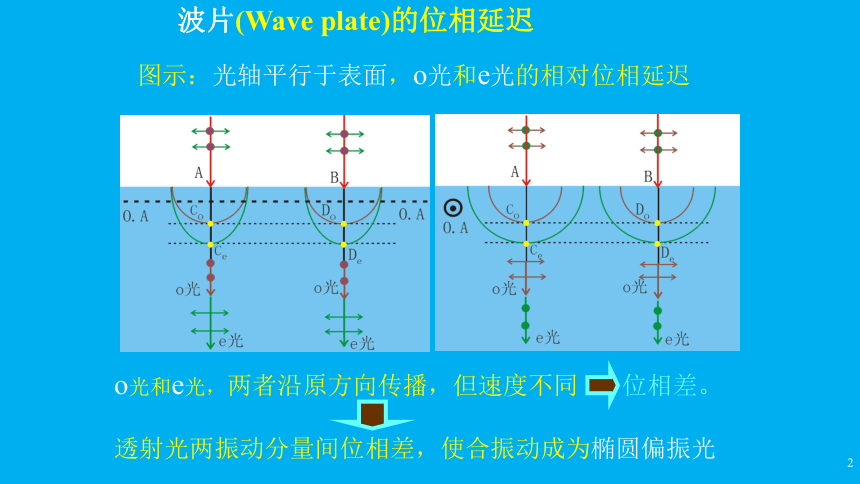

波片(Wave plate)的位相延迟
图示：光轴平行于表面，o光和e光的相对位相延迟
o光和e光，两者沿原方向传播，但速度不同 位相差。
透射光两振动分量间位相差，使合振动成为椭圆偏振光
3

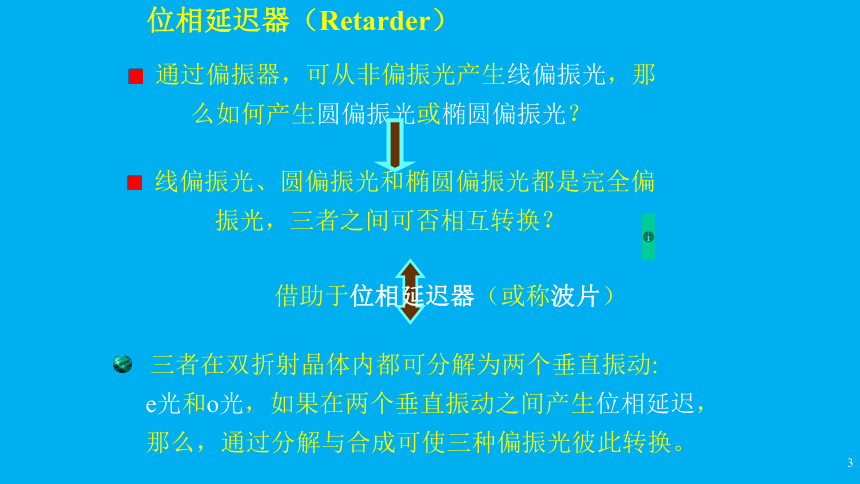

位相延迟器（Retarder）
通过偏振器，可从非偏振光产生线偏振光，那么如何产生圆偏振光或椭圆偏振光？
线偏振光、圆偏振光和椭圆偏振光都是完全偏振光，三者之间可否相互转换？
三者在双折射晶体内都可分解为两个垂直振动:
e光和o光，如果在两个垂直振动之间产生位相延迟，
那么，通过分解与合成可使三种偏振光彼此转换。
借助于位相延迟器（或称波片）
4

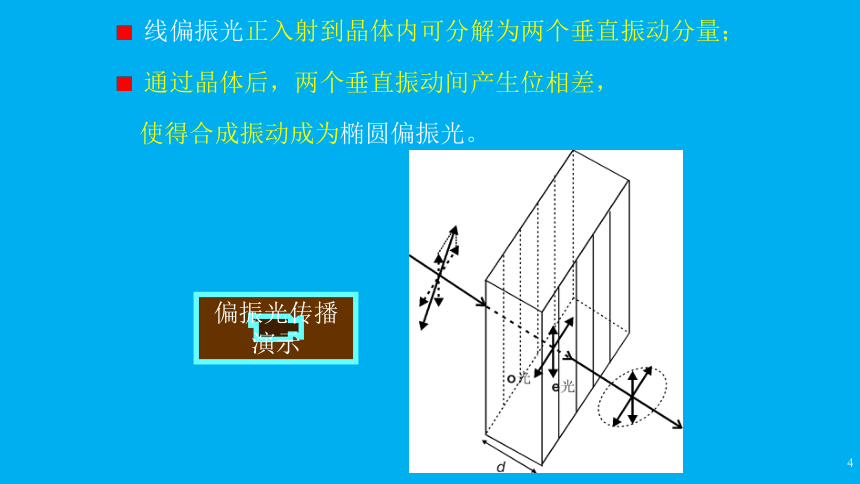

线偏振光正入射到晶体内可分解为两个垂直振动分量；
偏振光传播演示
通过晶体后，两个垂直振动间产生位相差，
使得合成振动成为椭圆偏振光。
5
入射光通过波片后， o光和e光间的相对位相延迟导致 两个垂直振动间产生位相差 d
位相差 d 取不同值时，出射光的偏振状态：
d
d
d
d
d
d
d
d
d
d
d
6

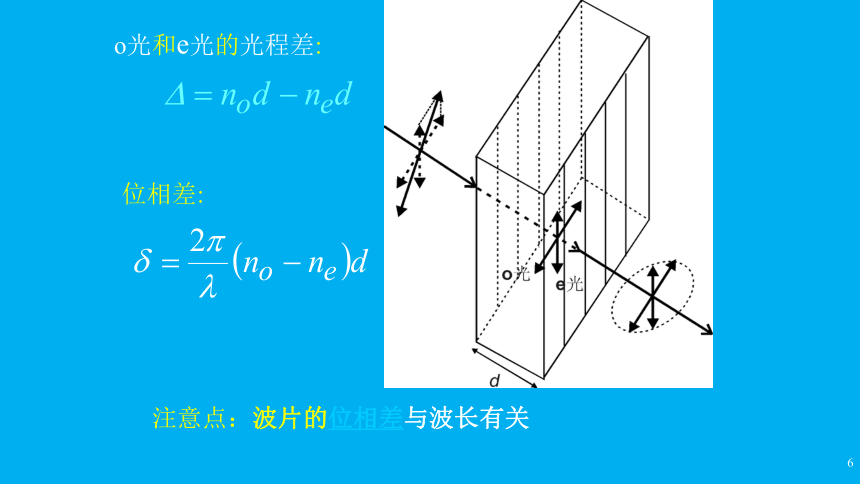

o光和e光的光程差:
位相差:
注意点：波片的位相差与波长有关
7
定义波片的快轴：传播速度快的光的振动方向
光轴方向
不论正轴还是负轴晶体，
只需知道波片快轴即可知道
哪个振动方向的光走得快--
即哪个振动的光位相超前。
负轴晶体
例如:
e光振动||光轴，所以负轴晶体的光轴是快轴
负轴晶体，e光比o光走得快；
快轴方向
快光 --- 速度快的光振动
(例：负轴晶体 -- e光=快光)
慢光---速度慢的光振动
8
根据位相延迟值的不同,通常有三种波片:
全波片;
半波片;
四分之一波片.
这三种波片对特定的波长有固定的位相延迟.
9
5-8-2 全波片(Full-wave plate)
快光和慢光的位相差：
入射光波长 l
(k = 整数)
波片的设计厚度:
10
图示：全波片的作用；透射光的振动状态与入射光相同
11
5-8-3 半波片(Half-wave plate)---- 波片
位相差：
( k = 整数 )
波片的设计厚度:
1|2
12
快光比慢光超前 p位相，因此入射的偏振光，通过半波片后，绕快轴转过一个对称的角度，并且旋向反向
入射光
透射光
半波片
图示：半波片的作用
