光谱分析的精度与光栅的参数
1
2
光谱分析的精度与光栅的参数
色散率;
色分辨本领;
自由光谱程.

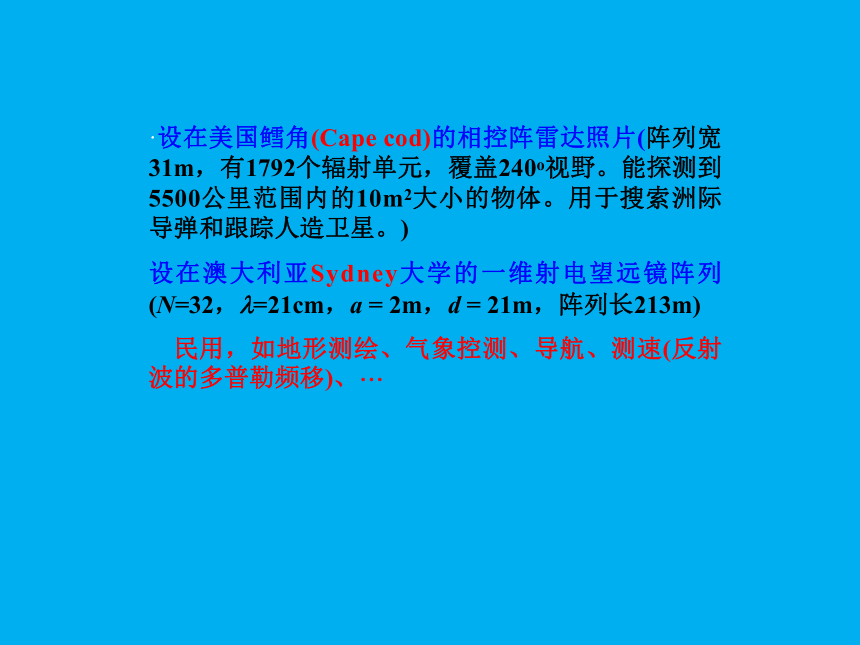

·设在美国鳕角(Cape cod)的相控阵雷达照片(阵列宽31m，有1792个辐射单元，覆盖240o视野。能探测到5500公里范围内的10m2大小的物体。用于搜索洲际导弹和跟踪人造卫星。)
设在澳大利亚Sydney大学的一维射电望远镜阵列 (N=32， =21cm，a = 2m，d = 21m，阵列长213m)
民用，如地形测绘、气象控测、导航、测速(反射波的多普勒频移)、
4
1. 色散率

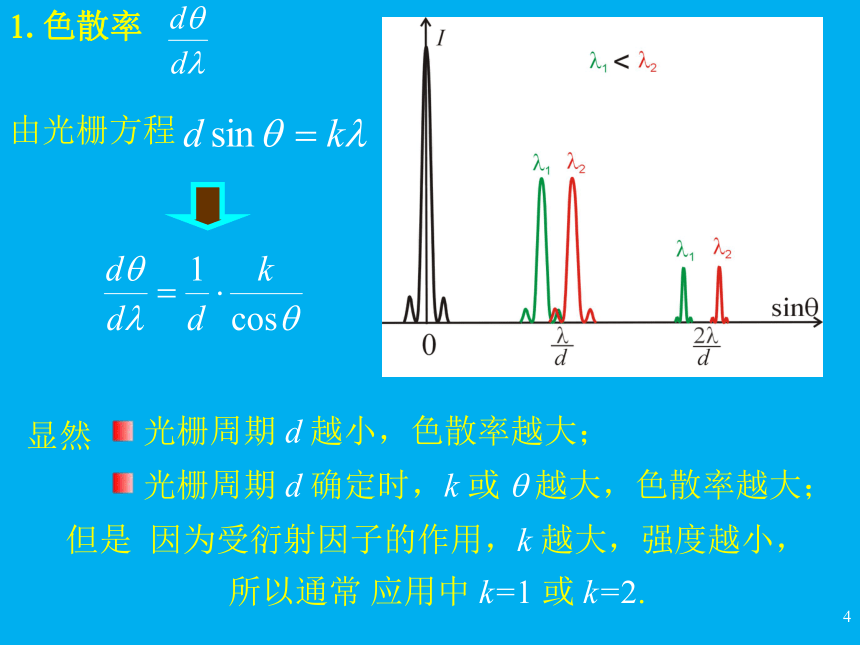

光栅周期 d 越小，色散率越大；
光栅周期 d 确定时，k 或 q 越大，色散率越大；
显然
但是 因为受衍射因子的作用，k 越大，强度越小，所以通常 应用中 k=1 或 k=2.
由光栅方程
5
2. 色分辨本领

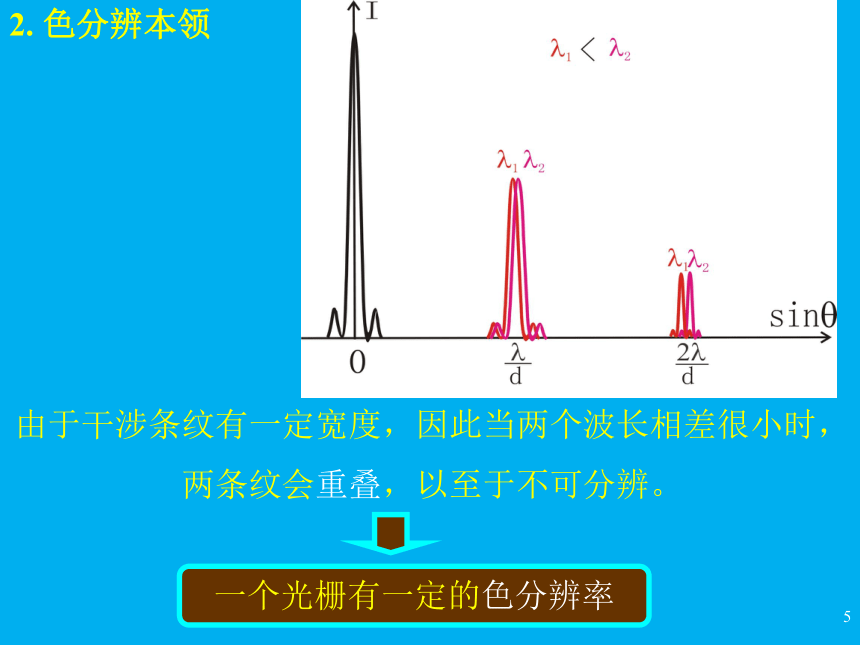

由于干涉条纹有一定宽度，因此当两个波长相差很小时，两条纹会重叠，以至于不可分辨。
一个光栅有一定的色分辨率
6
时
m=偶数时 取正号，m=奇数时 取负号
直线偏振光
完全偏振光的偏振类型：

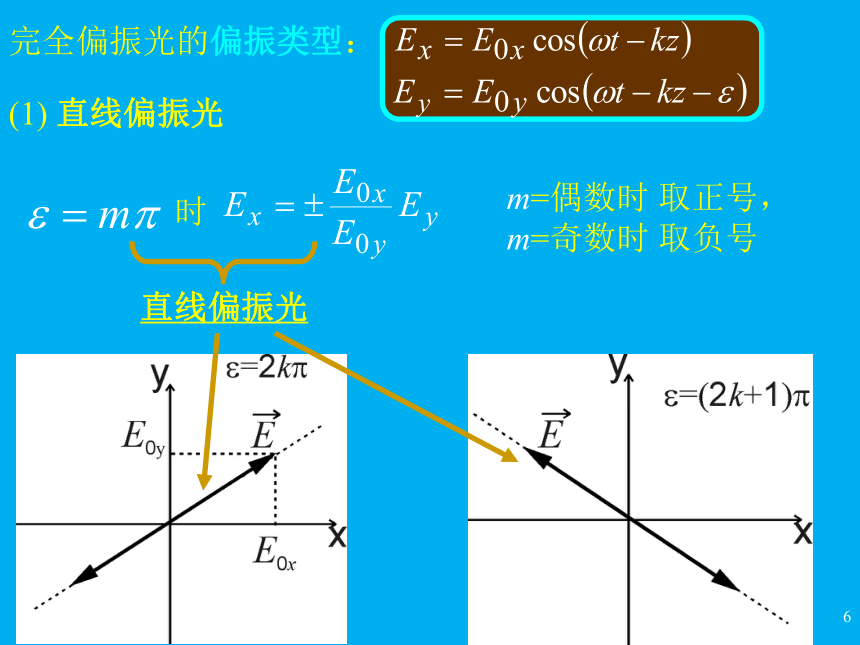

(1) 直线偏振光
7
时
正椭圆偏振光
(2) 圆偏振光
8
左旋
右旋
时
如果
圆偏振光
E0x
E0y
9
椭圆长轴的取向：
（3）椭圆偏振光
一般情况下为椭圆偏振光：
10
振动矢量的动态过程：
e ：Ex 超前Ey的位相差
时：
迎传播方向看，逆时针旋转
取t0时刻为
下一时刻t1:
t1>t0
？
Ex＝ E0x
Ey
Ex
Ey
左旋椭圆偏振光
11
时（或 ）
t0时刻:
t1时刻:
迎传播方向看，顺时针旋转 右旋椭圆偏振光
t1>t0
12
左旋
右旋
圆偏振光
和
13
e
不同 值对应的偏振状态
