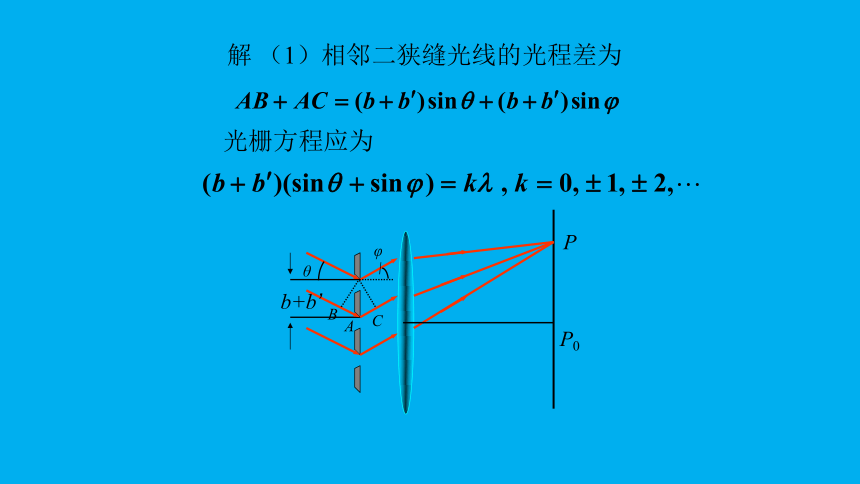

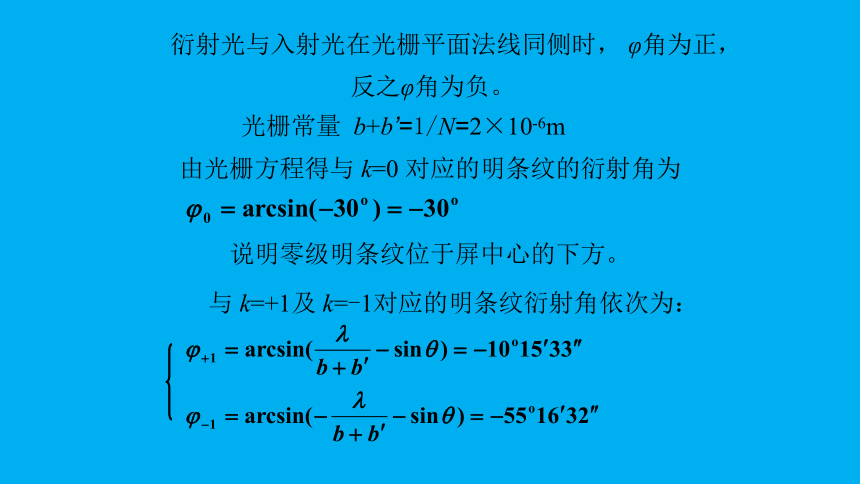

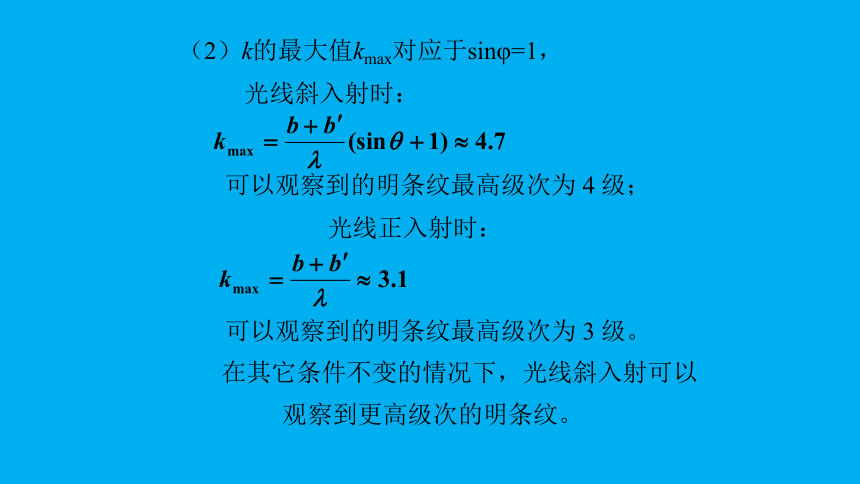

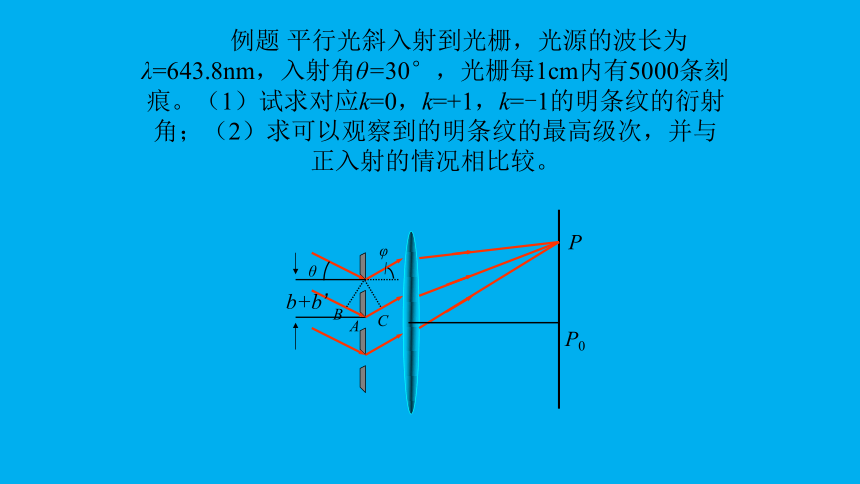

资源简介 (共13张PPT)光栅的应用光谱分析2光栅的应用----光谱分析光栅方程同一级干涉极大上,不同波长的光色散开,这种色散作用可用来进行光谱分析。q0级+1级+2级-2级-1级例题 平行光斜入射到光栅,光源的波长为λ=643.8nm,入射角θ=30°,光栅每1cm内有5000条刻痕。(1)试求对应k=0,k=+1,k=-1的明条纹的衍射角;(2)求可以观察到的明条纹的最高级次,并与正入射的情况相比较。P0b+b’PθφABC解 (1)相邻二狭缝光线的光程差为光栅方程应为P0b+b’PθφABC衍射光与入射光在光栅平面法线同侧时, φ角为正,反之φ角为负。光栅常量 b+b’=1/N=2×10-6m由光栅方程得与 k=0 对应的明条纹的衍射角为说明零级明条纹位于屏中心的下方。与 k=+1及 k=-1对应的明条纹衍射角依次为:(2)k的最大值kmax对应于sinφ=1,光线斜入射时:光线正入射时:可以观察到的明条纹最高级次为 4 级;可以观察到的明条纹最高级次为 3 级。在其它条件不变的情况下,光线斜入射可以观察到更高级次的明条纹。例题. 已知光栅5000条/cm, ,缝宽 。求:(1). 光垂直入射光栅,最多有几级明纹?(2). 光以入射角射至光栅,最多有几级明纹?解:(1)明纹条件:能看到最多级又 缺级故2,4,6……缺级所以实际看到 0, 1, 3看到最多取k=5取k=-1考虑缺级,实际看到 -1,0,1,3,5(2). 入射光以i入射由斜入射的光栅方程知:k确定时,调节 i,则 相应改变。例如,令k = 0则 dsin = dsin 相邻入射光的相位差上式表明:改变相位差即可改变零级衍射光的方向(此结论就是“相控阵雷达”的基本原理)。p微波源移相器辐射单元d n 靶目标一维阵列的相控阵雷达* 相控阵雷达图示为一维阵列的相控阵雷达。1.扫描方式·相位控制扫描用电子学方法周期性地连续改变相邻辐射单元的位相差,则零级主极大的衍射角 也连续变化,从而实现扫描。· 频率控制扫描也可以固定相位差而连续改变 来改变 ,实现扫描。2.回波接收靶目标反射的回波也可通过同样的天线阵列接收。改变相位差就能接收来自不同方位的波束。然后用计算机处理,提供靶目标的多种信息—大小,速度,方位 实际的相控阵雷达是由多个辐射单元组成的平面阵列,以扩展扫描范围和提高雷达束强度。3.相控阵雷达的优点(1)无机械惯性,可高速扫描,一次全程扫描仅需几 s。(2)由计算机控制可形成多种波束,同时搜索、跟踪多个目标。(3)不转动、天线孔径可做得很大,从而有效地提高辐射功率、作用距离、分辨率。4.应用我国和世界上许多大国都拥有相控阵雷达,· 军用(如“爱国号”导弹的雷达)设在美国鳕角(Cape cod)的相控阵雷达照片(阵列宽31m,有1792个辐射单元,覆盖240o视野。能探测到5500公里范围内的10m2大小的物体。用于搜索洲际导弹和跟踪人造卫星。)设在澳大利亚Sydney大学的一维射电望远镜阵列 (N=32, =21cm,a = 2m,d = 21m,阵列长213m) 展开更多...... 收起↑ 资源预览
