偏振光的强度
2
偏振光的强度

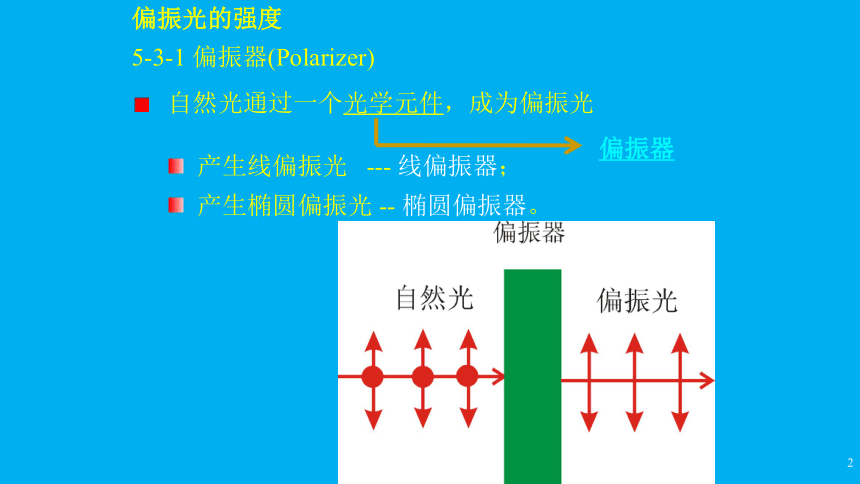

5-3-1 偏振器(Polarizer)
自然光通过一个光学元件，成为偏振光
产生线偏振光 --- 线偏振器；
产生椭圆偏振光 -- 椭圆偏振器。
偏振器
3
两向色性的有机晶体，如硫酸碘奎宁、电气石或聚乙烯醇薄膜在碘溶液中浸泡后，在高温下拉伸、烘干，然后粘在两个玻璃片之间就形成了偏振片。它有一个特定的方向，只让平行与该方向的振动通过。
偏振片（Polaroid）
1928年一位19岁的美国大学生 （E.H.Land）发明的。
是获得线偏振光的平面片状器件，通常用P表示。
起偏的原理：利用某种光学的不对称性, 如物质的二向色性，散射，反射和折射，双折射….
4
5

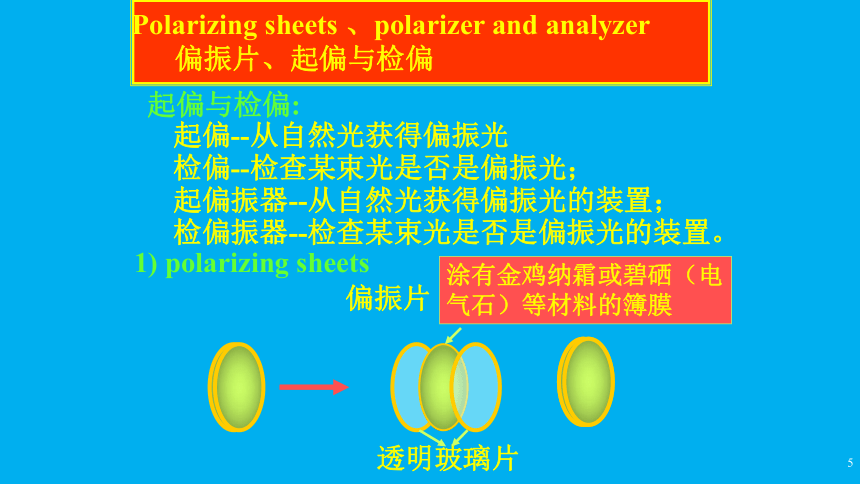

起偏与检偏:
Polarizing sheets 、polarizer and analyzer
偏振片、起偏与检偏
起偏--从自然光获得偏振光
检偏--检查某束光是否是偏振光；
起偏振器--从自然光获得偏振光的装置；
检偏振器--检查某束光是否是偏振光的装置。
1) polarizing sheets
偏振片
透明玻璃片
涂有金鸡纳霜或碧硒（电
气石）等材料的簿膜
6

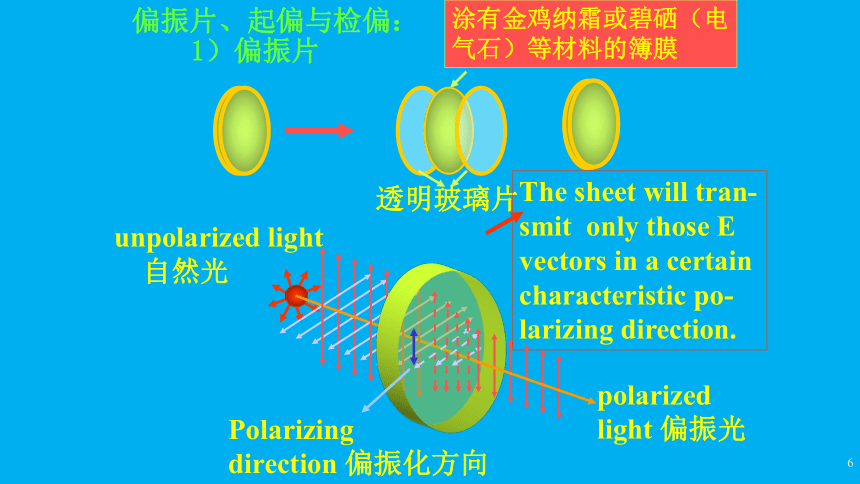

偏振片、起偏与检偏：
1）偏振片
透明玻璃片
涂有金鸡纳霜或碧硒（电
气石）等材料的簿膜
unpolarized light
自然光
polarized
light 偏振光
Polarizing direction 偏振化方向
The sheet will tran-
smit only those E
vectors in a certain
characteristic po-
larizing direction.
7
Applications of polarizing sheets 偏振片的用途
a)polarizer 作起偏振器
I0
I0/2
b)analyzer 作检偏振器
偏振光
变暗
自然光
不变暗
I0
I0/2
I0/2
I0
自然光
I0/2
I0/2
8
从自然光（非偏振光）产生偏振光的途径：
晶体的双折射。
反射和折射；
二向色性（选择性吸收）；
散射；
9
5-3-2 Malus 定律
如图所示，线偏振器只让某个振动方向的光通过，该方向定义为线偏振器的透射轴。
透射轴
一个光强为I 自 的自然光经过偏振器后，光强 = ？
I 自
I 0=
10
计算光强为 I 自 的自然光经过偏振器后的光强 I0 ：
透射轴
a
E自
E0
对自然光，a 在（0，2p）间随机变化，各个方向机会均等。
11
线偏振光通过另一个偏振片后的光强遵从Malus 定律
透射轴
入射到检偏器的线偏振光光强为 I0 时, 其透射光强度：
------ Malus 定律
起偏器 (Polarizer）
检偏器 (Analyzer)
12
Malus 定律的讨论：
I (90o) = 0 消光。
I (0o) = I 0 光强极大；
通过消光现象可以确定入射光是否为线偏振光
