(共12张PPT)

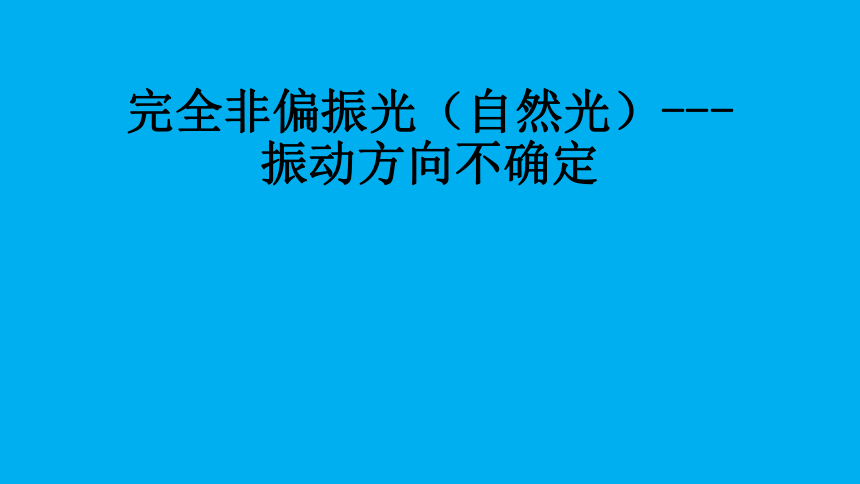

完全非偏振光（自然光）--- 振动方向不确定
2
完全非偏振光（自然光）--- 振动方向不确定
X-Y平面内，各个方向上的振动机会均等
振动方向随机
X-Y平面内的振动
3

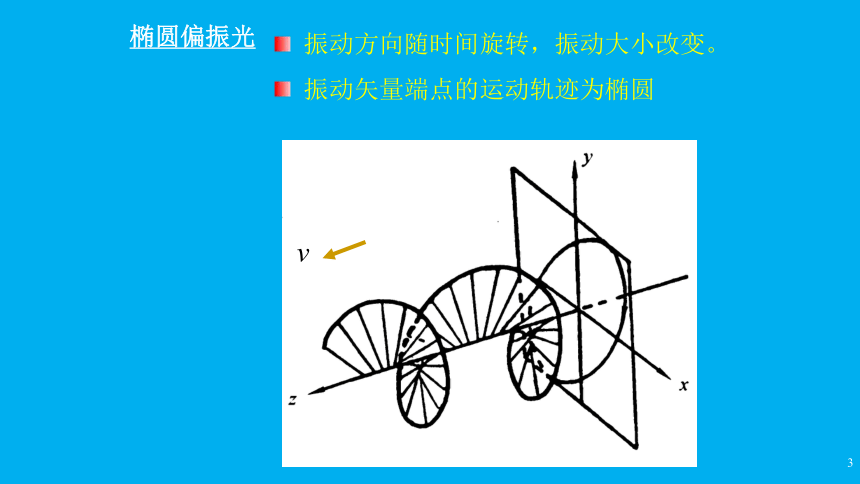

椭圆偏振光
振动方向随时间旋转，振动大小改变。
振动矢量端点的运动轨迹为椭圆
v
X
Y

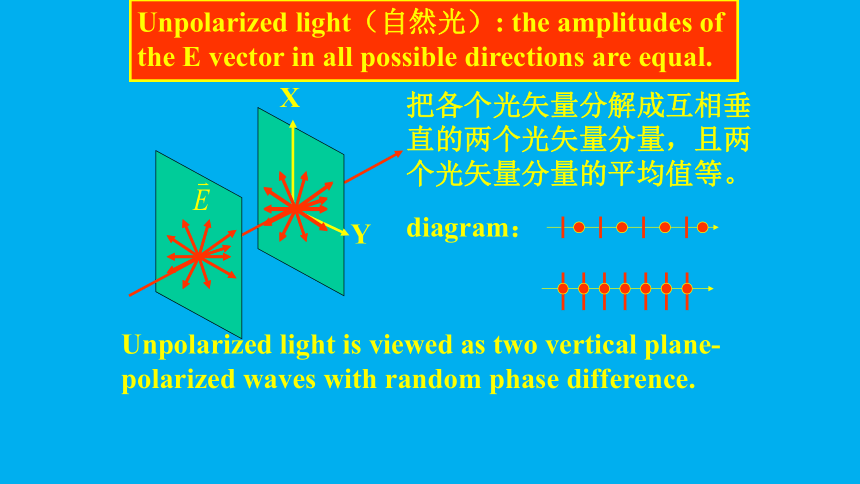

Unpolarized light（自然光）: the amplitudes of
the E vector in all possible directions are equal.
diagram：
把各个光矢量分解成互相垂直的两个光矢量分量，且两个光矢量分量的平均值等。
Unpolarized light is viewed as two vertical plane-
polarized waves with random phase difference.
5

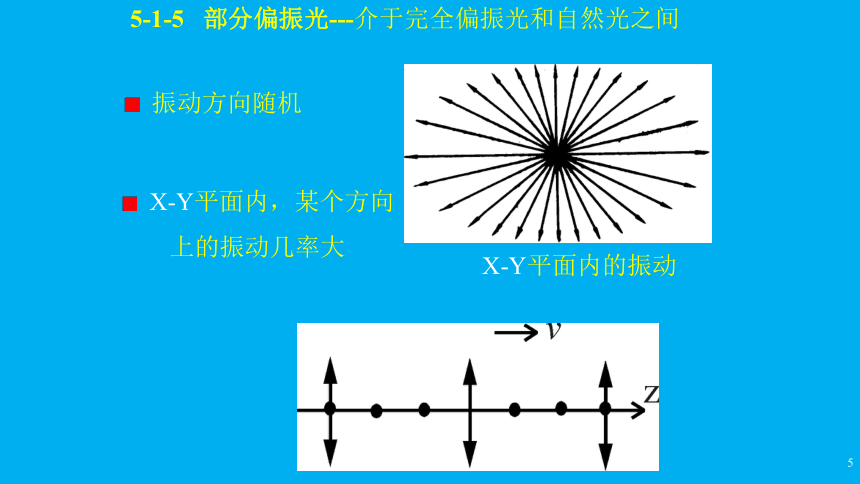

5-1-5 部分偏振光---介于完全偏振光和自然光之间
振动方向随机
X-Y平面内，某个方向上的振动几率大
X-Y平面内的振动
diagram：

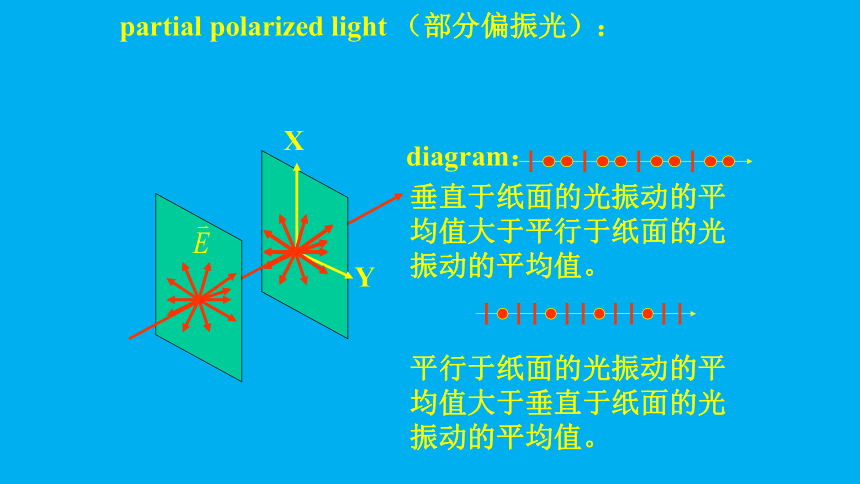

partial polarized light （部分偏振光）：
平行于纸面的光振动的平
均值大于垂直于纸面的光
振动的平均值。
垂直于纸面的光振动的平
均值大于平行于纸面的光
振动的平均值。
X
Y
7
定义 偏振度 ：
Imax
Imin
P = 1 ---- 完全偏振光;
P = 0 ---- 自然光;
0

8
5-2 偏振光（Polarized light）的数学表示
在垂直于传播方向的平面内，光振动可以分解为两个垂直分振动
单色光
简谐振动
e --Ex 超前Ey的位相差
9
如果e是随时间变化的完全随机值，则每一时刻，
光振动没有确定的方向---完全非偏振光（自然光)
如果e 是不随时间变化的确定值，则每一时刻，光振动有确定的方向-----完全偏振光
10
e 为确定值时，每一时刻，光振动有确定的方向，但其方向会随时间改变，振动端点在垂直于传播方向的平面内画出一条轨迹。
不含时间
11
椭圆方程
12
椭圆长轴的取向：
振动矢量端点随时间演变的轨迹---椭圆
椭圆偏振光
