Fabry-Perot 干涉仪的自由光谱程和色分辨本领
2
Fabry-Perot 干涉仪的自由光谱程和色分辨本领

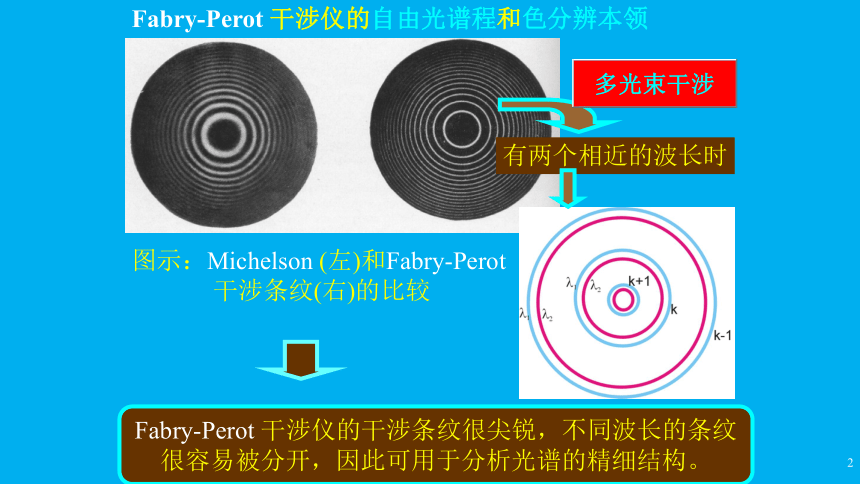

图示：Michelson (左)和Fabry-Perot
干涉条纹(右)的比较
Fabry-Perot 干涉仪的干涉条纹很尖锐，不同波长的条纹很容易被分开，因此可用于分析光谱的精细结构。
有两个相近的波长时
3

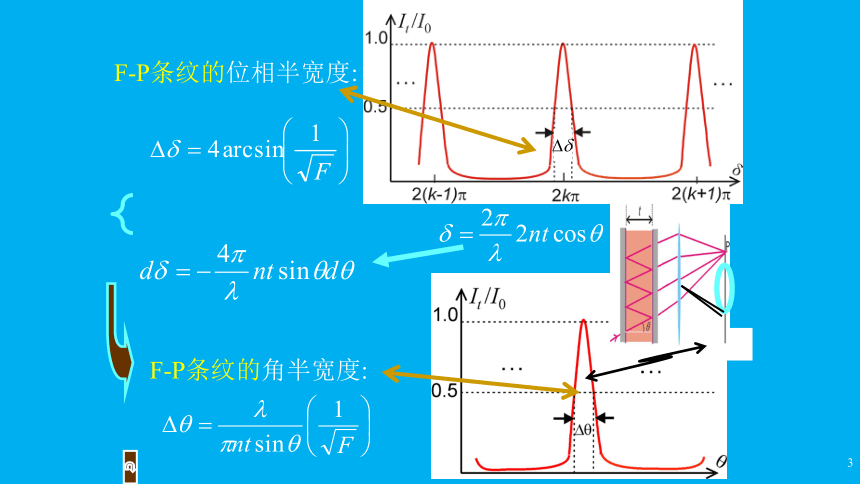

F-P条纹的位相半宽度:
Dd
F-P条纹的角半宽度:
4

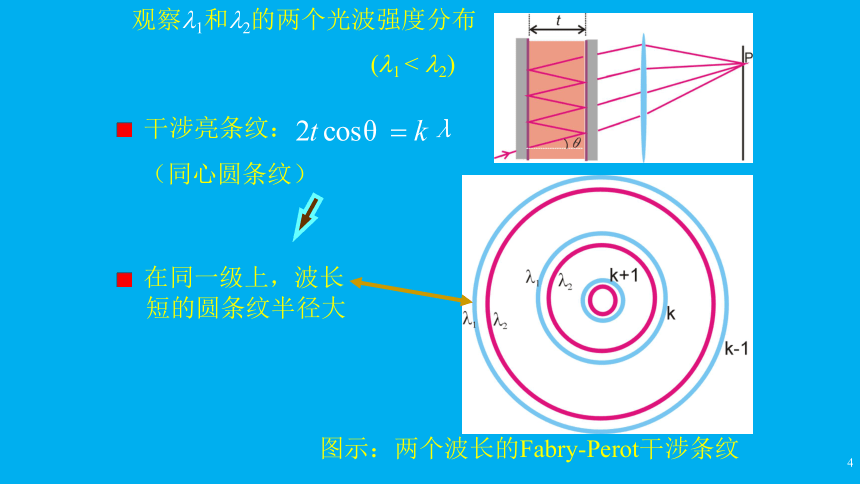

观察l1和l2的两个光波强度分布
(l1 < l2)
干涉亮条纹：
（同心圆条纹）
图示：两个波长的Fabry-Perot干涉条纹
在同一级上，波长
短的圆条纹半径大
5

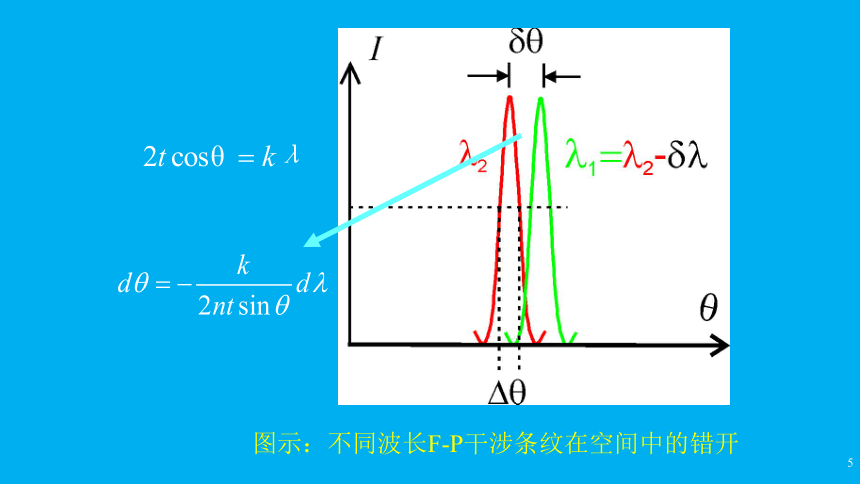

图示：不同波长F-P干涉条纹在空间中的错开
6

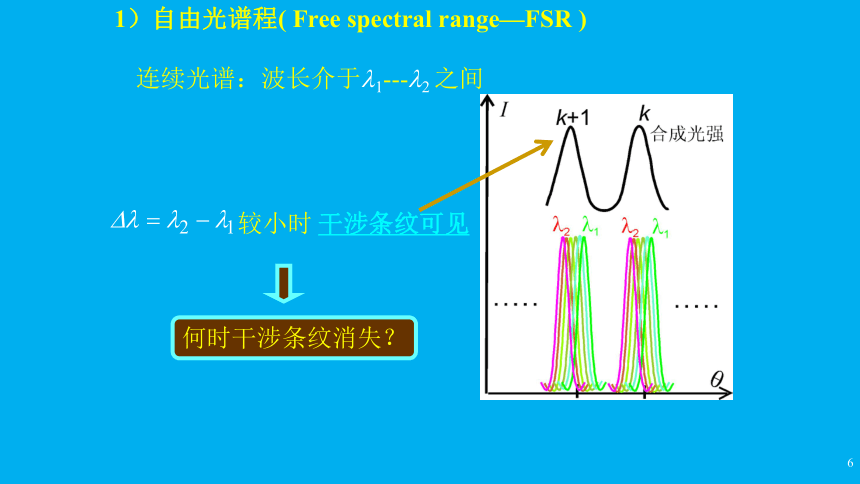

1）自由光谱程( Free spectral range—FSR )
连续光谱：波长介于l1---l2 之间
何时干涉条纹消失？
较小时
干涉条纹可见
7
Dl = l2-l1
kl2 = (k+1)l1
kl2 = (k+1)l1 时
当波长差Dl =l2-l1大到
干涉条纹不可见
图示：
时干涉条纹消失
8
并且
自由光谱程：
干涉条纹可见度对光源光谱宽度的限制
9
Dl=l2-l1<< DlFSR时
干涉条纹可见
Dl=l2-l1= DlFSR时
干涉条纹消失
10
2）色分辨本领 (Chromatic resolving power)
图示：波长差对条纹分辨的影响
当l1太靠近l2时，两波长的条纹将不可分辨
Dl 减小
11
图示：波长差对条纹分辨率的影响
Dl 减小
12
波长不同，条纹错开
图示：条纹间距和条纹角半宽度相等时条纹刚刚不能分辨
时条纹不能分辨
判据：
13
定义色分辨本领
条纹精细度
