Michelson 干涉条纹
1
2

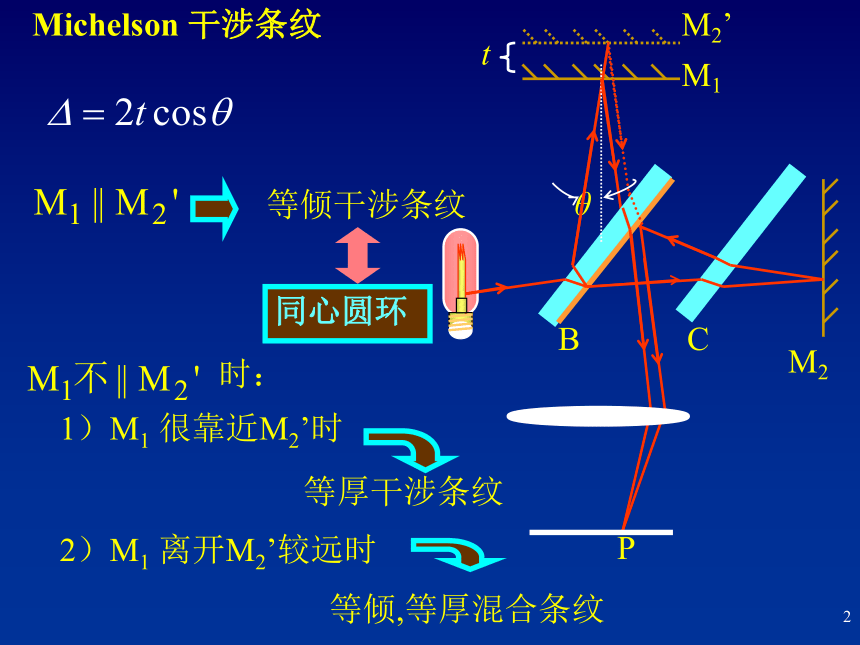

Michelson 干涉条纹
M1
M2
M2’
B
C
t
P
θ
时：
等厚干涉条纹
1）M1 很靠近M2’时
2）M1 离开M2’较远时
等倾,等厚混合条纹
同心圆环
等倾干涉条纹
3
等倾条纹
等厚
+
等倾条纹

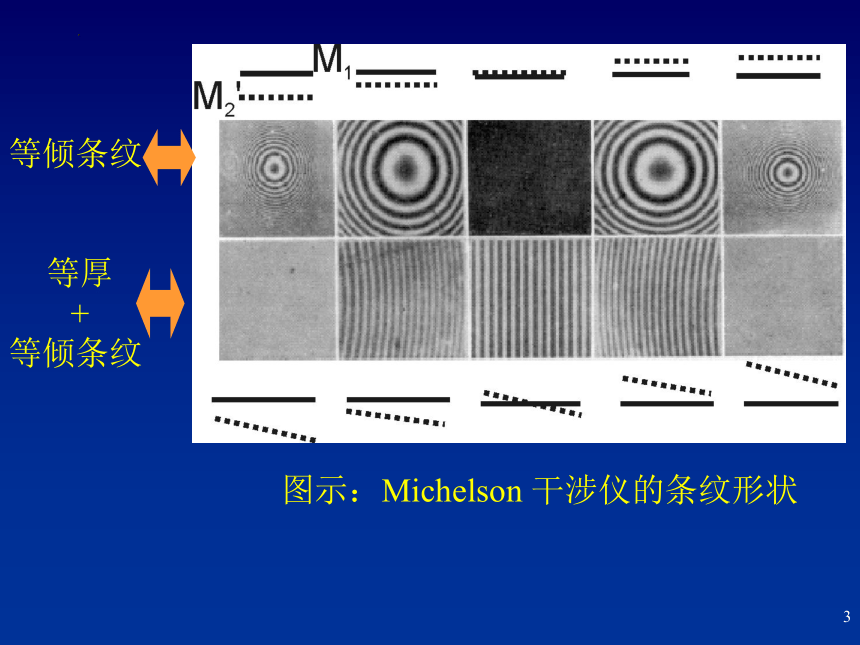

图示：Michelson 干涉仪的条纹形状
4

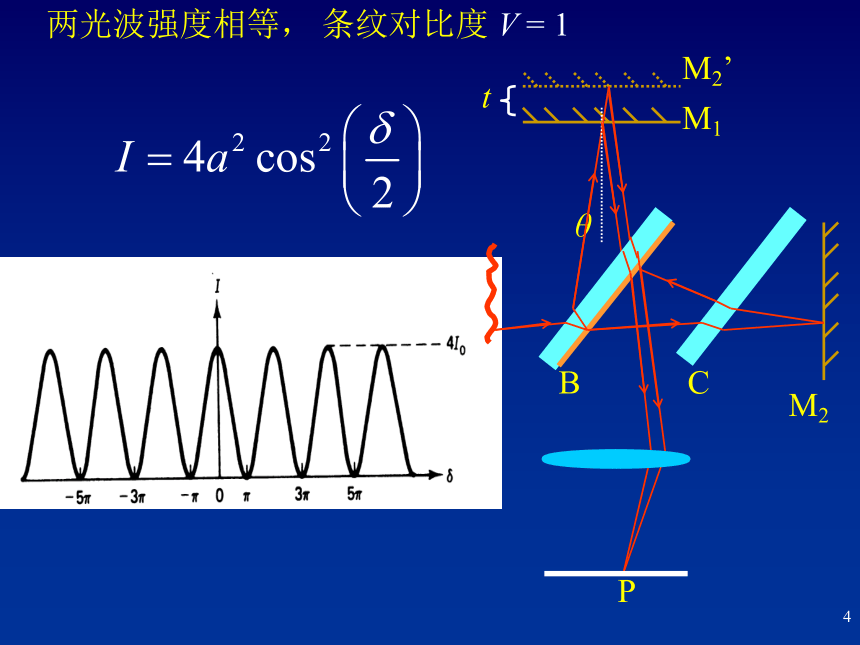

两光波强度相等， 条纹对比度 V = 1
M1
M2
M2’
B
C
t
P
θ
5

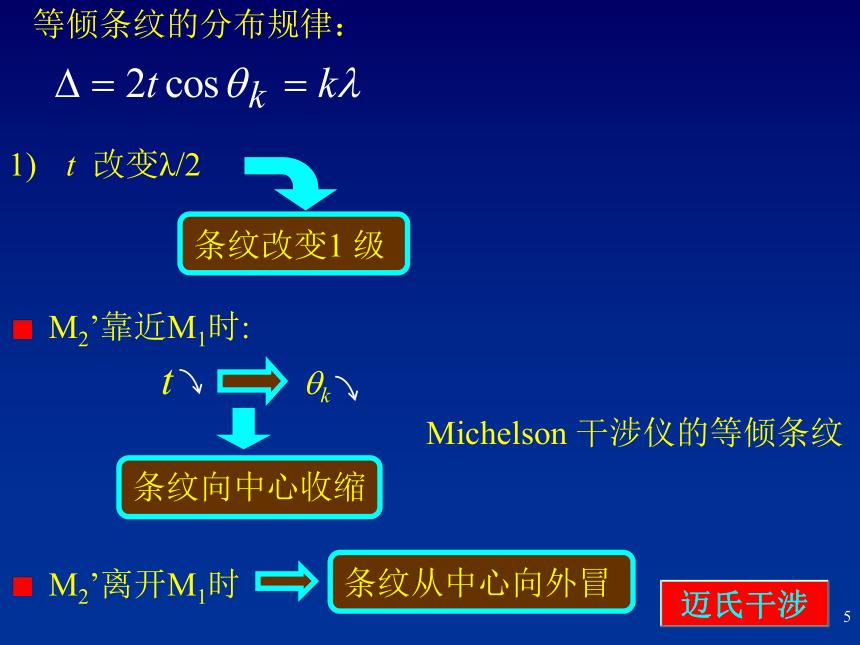

Michelson 干涉仪的等倾条纹
等倾条纹的分布规律：
M2’靠近M1时:
M2’离开M1时
条纹从中心向外冒
1)
t 改变λ/2
条纹改变1 级
t
条纹向中心收缩
qk
6
M1
M2
M2’
B
C
t
θ
k
条纹变密
q
时，
条纹变密
短波长，条纹密；长波长，条纹疏
q
时，
t
时，

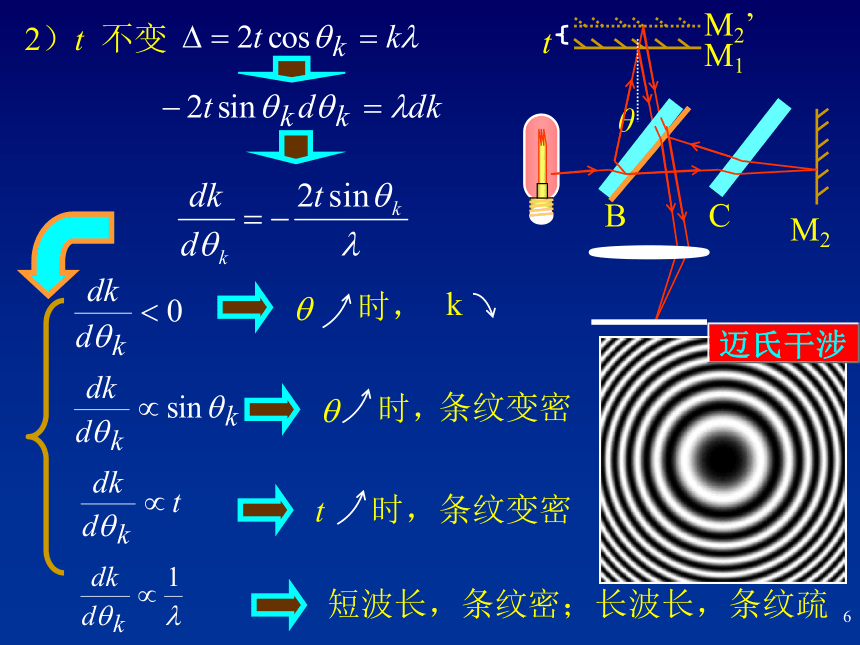

2）t 不变
实验装置－光纤化的迈克耳逊干涉仪
光源
电子学系统
计算机
探测器
光纤耦合器
样品
光纤聚焦器
反射镜
大葱表皮的 OCT 图像
实际样品大小为10mm×4mm，图中横向分辨率约为20μm 纵向分辨率约为25μm
应用
生物
医学
材料科学
·····
我国第一台OCT的第一张图 清华原子分子国家重点实验室
兔子眼球前部的OCT图像
晶状体上皮
睫状体
角膜后表面
角膜前表面
10
计算条纹的宽度：
主极大位置
条纹的角半宽度：
通常光栅的 N 很大 Dq 很小
主极大两侧极小的位置
11
Rayleigh判据： l+Dl 的主极大与l 的极小重合时，两条纹刚刚能分辨
光栅的色散及Rayleigh判据
12
由色散率公式
定义色分辨本领
光栅的 N ~ 104 所以光栅的色分辨本领 ~ 104
波长相差Dl 的条纹角间距
条纹的角半宽度：
可分辨的最小波长差
Rayleigh判据
13
光栅光谱仪与Fabry-Perot 干涉光谱仪比较：
Fabry-Perot 干涉仪的色分辨本领
Fabry-Perot光谱仪的色分辨本领 ~ 106-107
光栅光谱仪的色分辨本领 ~ 104
精细度F ~ 10--10２
k ~ 105
F-P光谱仪比光栅光谱仪的色分辨本领高 2 – 3 个数量级
