半导体中的等效电路和频率响应

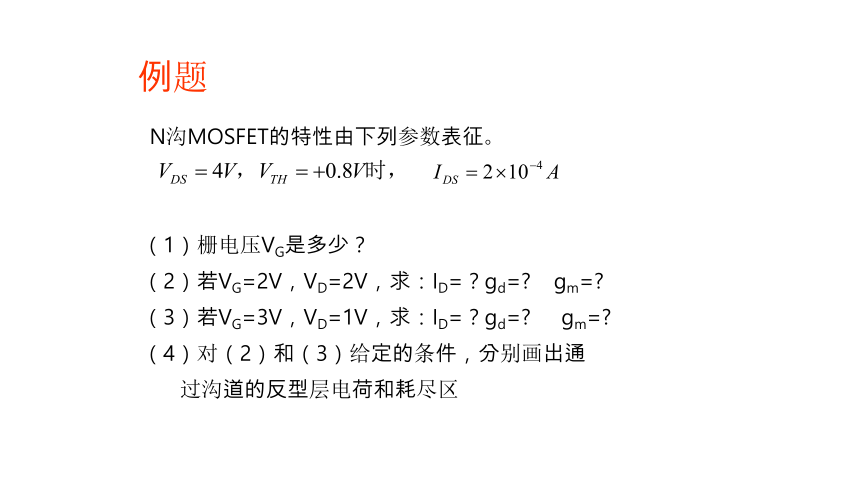

例题
N沟MOSFET的特性由下列参数表征。
（1）栅电压VG是多少？
（2）若VG=2V，VD=2V，求：ID=？gd= gm=
（3）若VG=3V，VD=1V，求：ID=？gd= gm=
（4）对（2）和（3）给定的条件，分别画出通
过沟道的反型层电荷和耗尽区
等效电路和频率响应

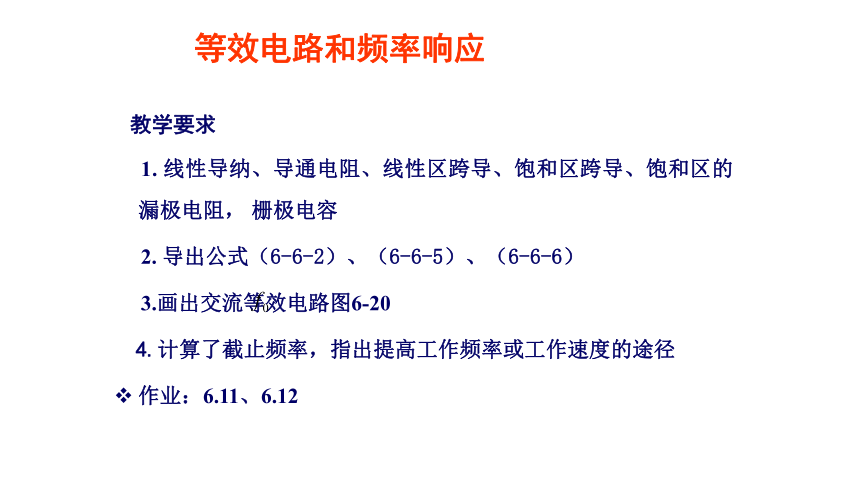

教学要求
1. 线性导纳、导通电阻、线性区跨导、饱和区跨导、饱和区的漏极电阻， 栅极电容
2. 导出公式（6-6-2）、（6-6-5）、（6-6-6）
3.画出交流等效电路图6-20
4.计算了截止频率，指出提高工作频率或工作速度的途径
作业：6.11、6.12
等效电路和频率响应

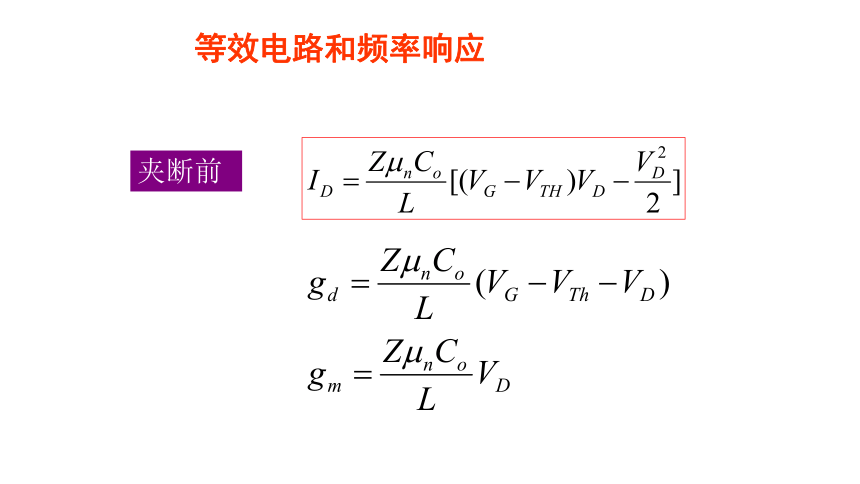

夹断前
等效电路和频率响应

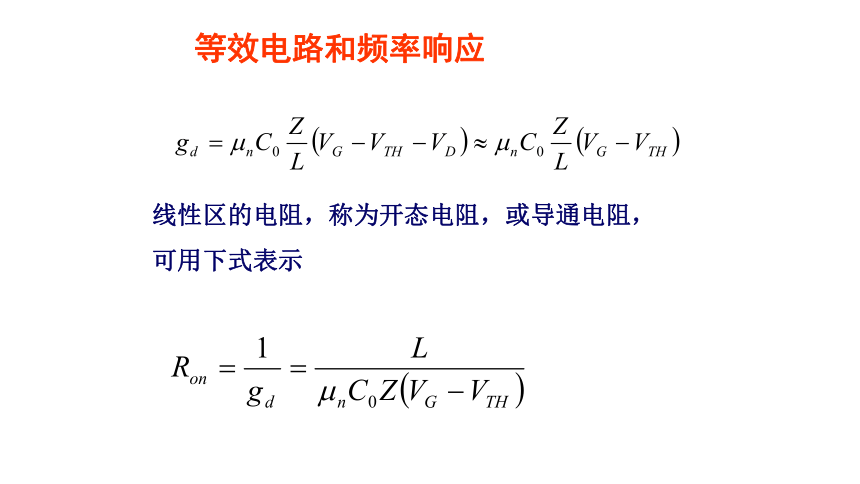

线性区的电阻，称为开态电阻，或导通电阻，
可用下式表示
等效电路和频率响应
夹断后
6.6 等效电路和频率响应
图6-19 MOSFET中沟道导纳与的对应关系
6.6 等效电路和频率响应
3.饱和区的漏极电阻rDS
饱和区漏极电阻可以用作图法从漏极特性中求得。
4.栅极电容(本征电容）
6.6 等效电路和频率响应
输出短路时
减小沟道长度可以提高工作频率
6.6 等效电路和频率响应
6.6 等效电路和频率响应
小结
交流小信号参数：
线性导纳

导通电阻

线性区跨导：对式（6-70）求导
（6-76）
（6-77）
（6-79）
