熟悉而陌生的力
第六章
专题训练(一)　力的作图
基 础 过 关
能 力 提 升
核 心 素 养
基 础 过 关

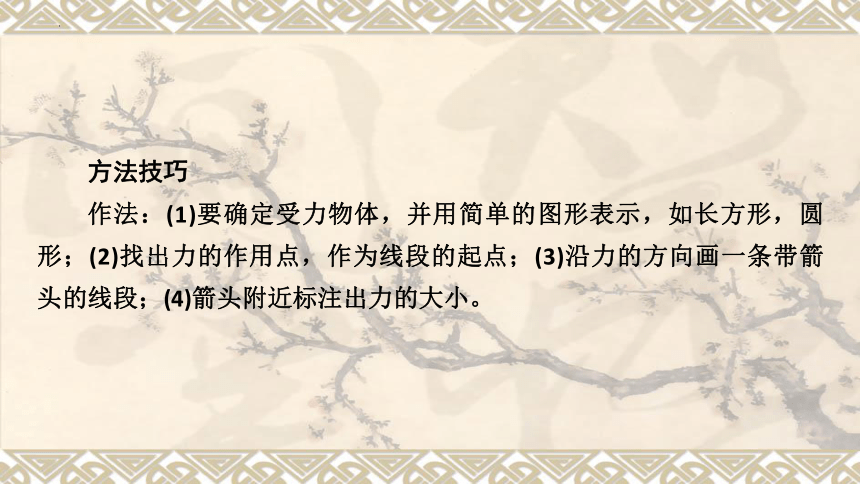

方法技巧
作法：(1)要确定受力物体，并用简单的图形表示，如长方形，圆形；(2)找出力的作用点，作为线段的起点；(3)沿力的方向画一条带箭头的线段；(4)箭头附近标注出力的大小。

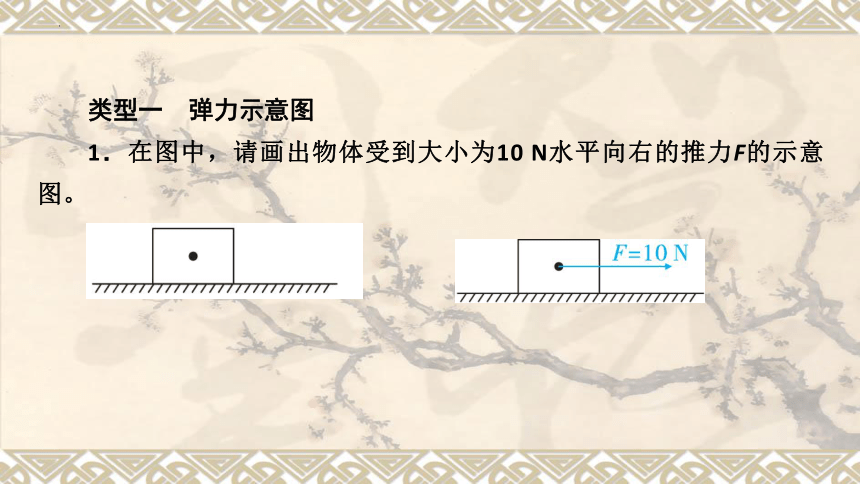

类型一　弹力示意图
1．在图中，请画出物体受到大小为10 N水平向右的推力F的示意图。

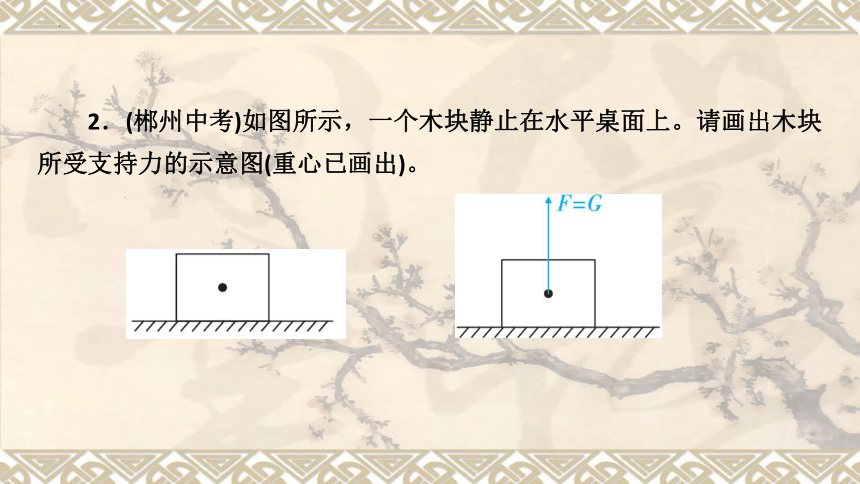

2．(郴州中考)如图所示，一个木块静止在水平桌面上。请画出木块所受支持力的示意图(重心已画出)。

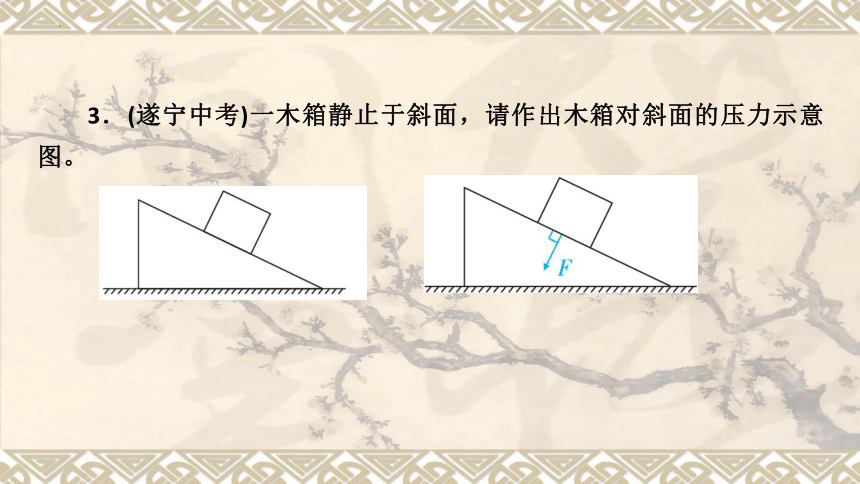

3．(遂宁中考)一木箱静止于斜面，请作出木箱对斜面的压力示意图。
4．如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球受弹力的示意图。
类型二　重力示意图
5．如图所示一重为10 N、质地均匀的小球悬挂在天花板上，请画出它所受重力的示意图。
6．作出图中小球所受重力的示意图。
7．如图所示，无人机水平飞行过程中，请画出小球所受重力G的示意图。
类型三　摩擦力示意图
8．如图所示，小木块从斜面上A处由静止滑下，经水平木板表面上的B处，最终停在C处。画出木块在B处时水平方向的受力示意图。
9．如图所示，一个方形木块从斜面上滑下，请画出木块下滑时所受摩擦力的示意图。
10．如图所示，木块A沿着静止的斜面向上运动，请在图中作出木块A受到的滑动摩擦力f的示意图(作用点画在木块A的中心黑点处)。
类型四　物体受多力的示意图
11．(安顺中考)如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。请在图中画出长木板对物块作用力的示意图。(O点为力的作用点)
12．(孝感中考)如图所示，放在水平地面上的小车B与弹簧相连，弹簧处于伸长状态，物体A与小车B均静止。请画出：
①物体A的重力示意图(O为物体A的重心)；
②弹簧对小车B的弹力示意图。
13．在图中画出橡皮擦受力的示意图，不计空气阻力。
