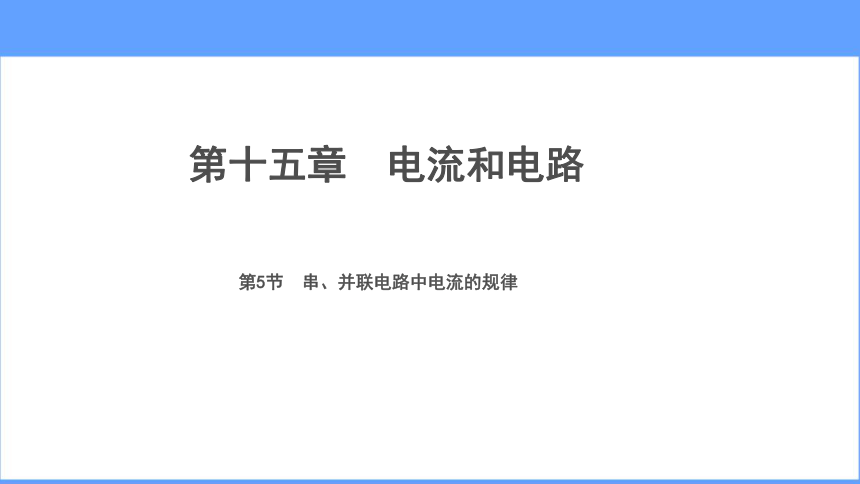

第十五章 电流和电路
第5节 串、并联电路中电流的规律

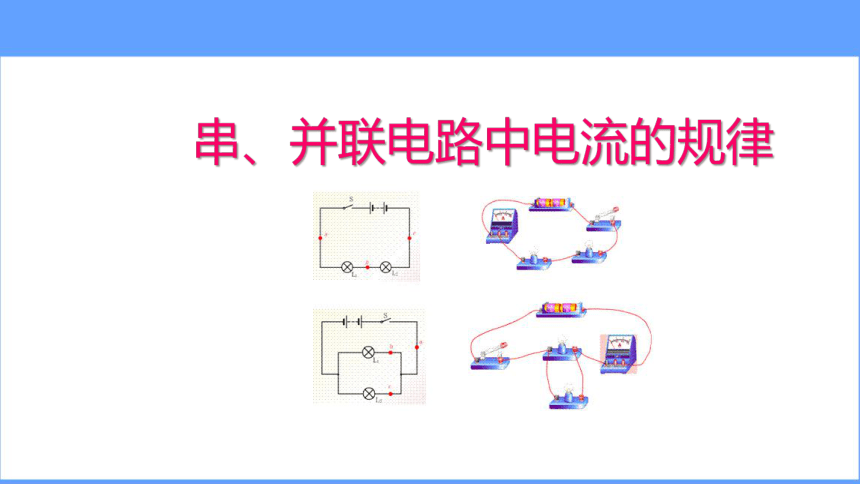

串、并联电路中电流的规律
探究串联电路的电流规律
1、提出问题：
串联电路中各点的电流之间有什么关系？
２、猜想或假设：（说说你这样猜想的依据是什么？ ）
3、设计实验：
(1)实验器材:

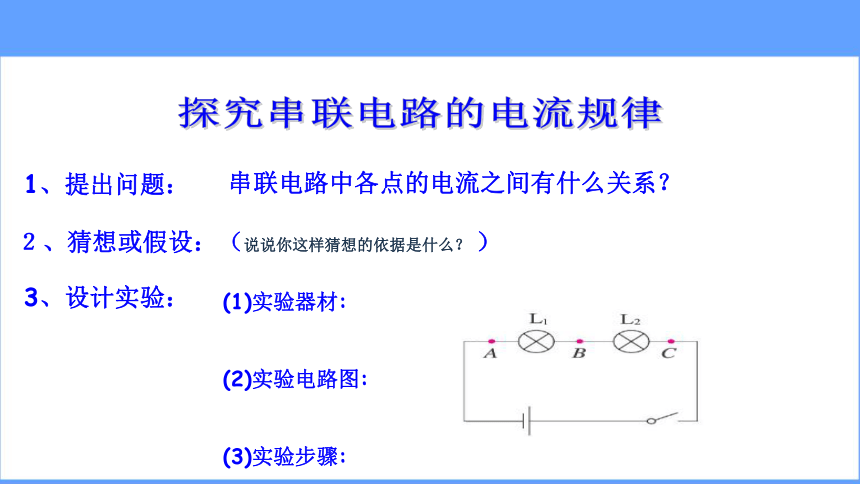

(2)实验电路图:
(3)实验步骤:
接线时要注意开关必须处于断开的状态；不要出现短路现象；
电流表要跟被测电路串联；
电流表的接线要正确：不得出现反接；
电流表的量程要选准；要进行试触；
读数时要认清量程和分度值。
温馨提示：
用电流表分别测电路各点电流:I1、I2、I3
电流表使用

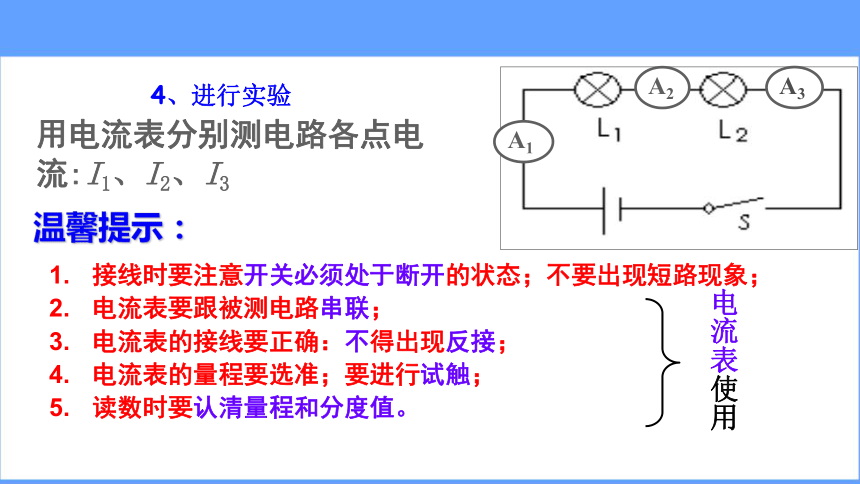

4、进行实验
A1
A2
A3

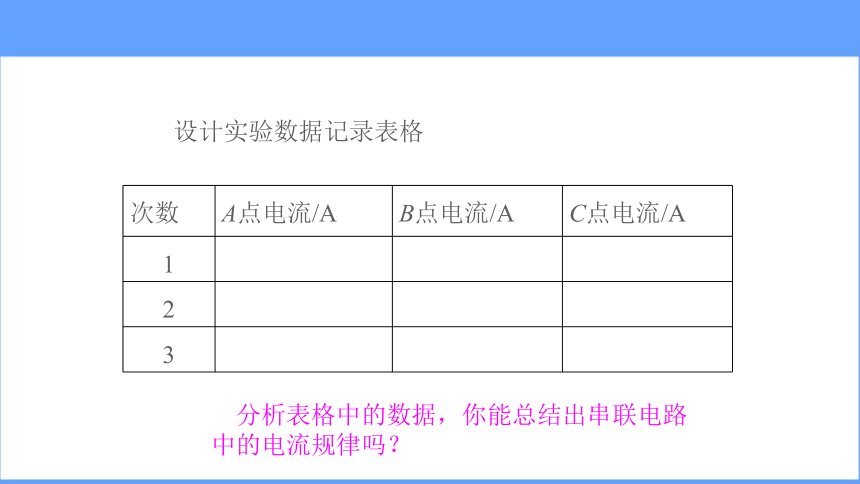

设计实验数据记录表格
次数 A点电流/A B点电流/A C点电流/A
1
2
3
分析表格中的数据，你能总结出串联电路中的电流规律吗？
结论：串联电路中各处电流都相等。
表达式：I1=I2=I3
A
B
C
I1
I2
I3

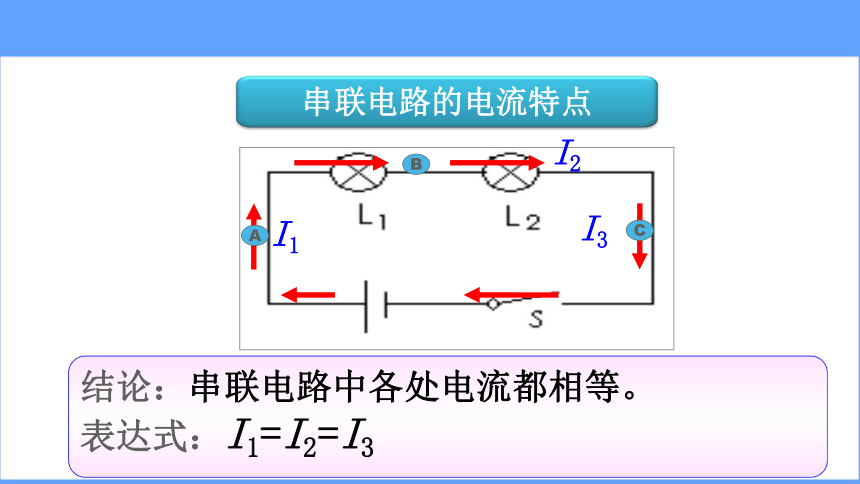

串联电路的电流特点

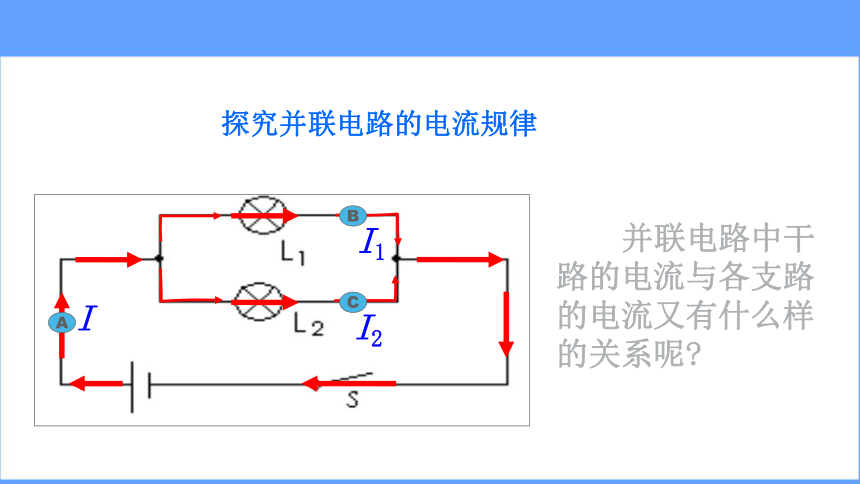

并联电路中干路的电流与各支路的电流又有什么样的关系呢
A
B
C
I
I1
I2
探究并联电路的电流规律
1、提出问题：
并联电路中各点的电流之间有什么关系？
２、猜想或假设：（说说你这样猜想的依据是什么？ ）
3、设计实验：
(1)实验器材:
(2)实验电路图:
(3)实验步骤:
用电流表分别测电路各点电流:I1、I2、I3
4、进行实验
设计实验数据记录表格
次数 A点电流/A B点电流/A C点电流/A
1
2
3
结论:并联电路中干路电流等于各支路电流之和。
表达式：I=I1+I2
A
B
C
I
I1
I2
并联电路的电流特点
1．通过这节课你学到了什么？
2．串联电路中的电流规律。
3．并联电路中的电流规律。
4．在探究串、并联电路中的电流规律时，经历了哪些科学探究的过程？
5．在探究中均使用到了多次实验，其目的是什么？
1.如图所示，已知A1的示数是0.8A，
A2的示数是1.5A，则通过灯L1的电流
是_____A，灯L2的电流是______A。
0.7
0.8
L2
L1
A1
A2
S
2.如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .
L1
L2
1.8A
0.36A
1.44A
3．在图甲中，闭合开关后，通过灯泡Ll的电流为0.5A，通过灯泡L2的电流为0.4A。试根据图甲将图乙中的实物用笔画线表示导线连接起来。
