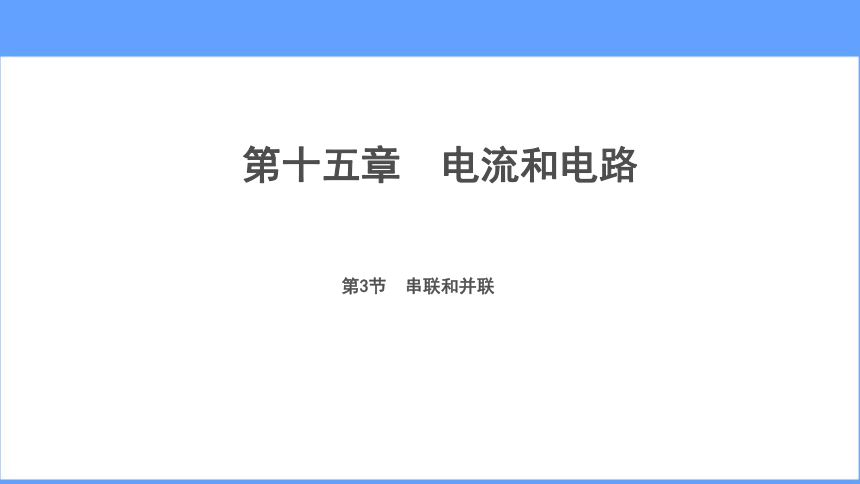

第十五章 电流和电路
第3节 串联和并联
我的车灯会说话！
大灯闪一下，提示前车避让
新课引入
大灯闪两下，提示对方切换灯光
我的车灯会说话！
大灯闪三下，提醒前车检查车辆
我的车灯会说话！
让汽车的眼睛亮起来！
——怎样用一个开关控制两盏灯？
注意事项：
1、连接电路时开关要断开；
2、请不要把电源短路！

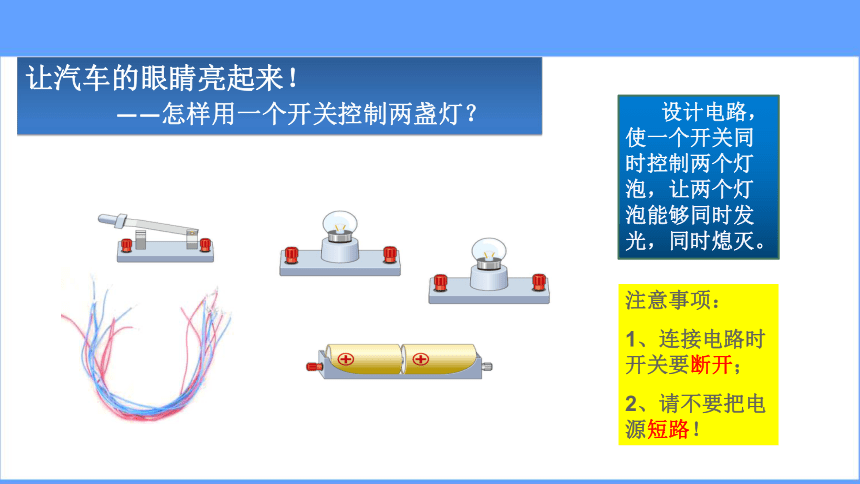

设计电路，使一个开关同时控制两个灯泡，让两个灯泡能够同时发光，同时熄灭。
新课讲解
L1
S
L2
L2
L1

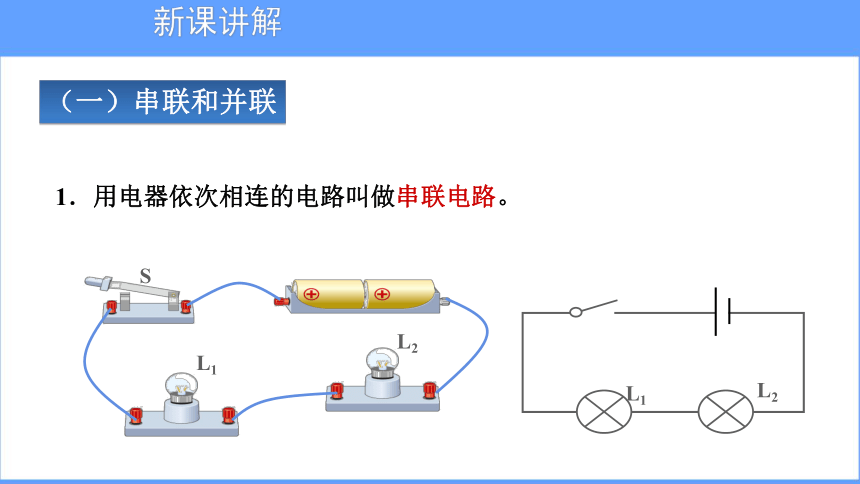

1．用电器依次相连的电路叫做串联电路。
（一）串联和并联
L2
L1
S
干路
L1支路
L2支路
干路
L1支路
L2支路
L1
S
L2

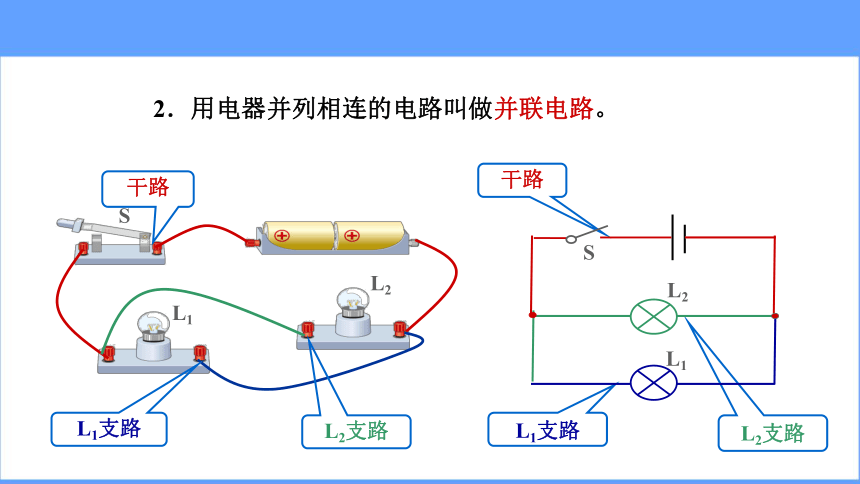

2．用电器并列相连的电路叫做并联电路。
L1
S
L2
提示：
连接电路后，需检查电路连接无误，然后方可闭合开关。
（二）连接串联电路和并联电路

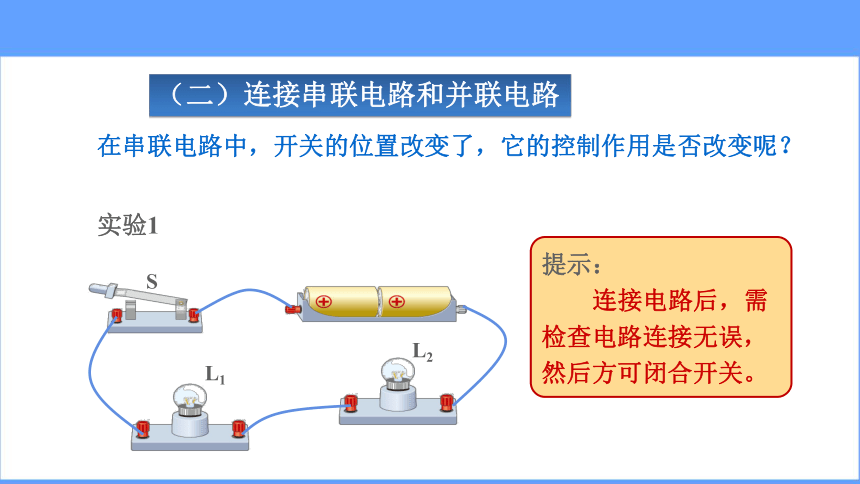

　　在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
　　实验1
L1
S
L2
L1
S
L2
　　在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。
串联电路中开关的作用
L1
L2
S
　　在并联电路中，干路开关控制所有用电器。
L2
S
L1
实验2
　　在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
　　在并联电路中，支路开关只能控制所在支路的用电器。
L2
L1
S1
S2
S
L2
L1
S1
S2
S
请根据电路图，连接实物图。
串联电路和并联电路特点比较
电路名称
连接特点
电流路径
串联电路
并联电路
逐个顺次（首尾）连接
并列（首首、尾尾）连接
只有一条路径
有两条或两条以上路径
那种设计更合理？更接近车灯的电路呢？
L1
S
L2
串联电路中各个用电器之间相互影响，并联电路中各个用电器之间相互独立，互不影响。
L1
S
L2
串并联电路中各用电器之间是否互相影响？
L2
L1
S
串联电路、并联电路的特点总结
电路名称 串联电路　　 并联电路　　
连接 特点　　 逐个顺次（首尾）连接 并列（首首、尾尾）连接
电流 路径　　 只有一条路径　　 有两条或两条以上路径　　
用电器间是否 相互影响　 各用电器互相影响 各用电器之间不影响　
L1
S
L2
串并联电路中开关的作用
　1.　在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
　　在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。
L1
S
L2
L1
S
L2
　2.　在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
串并联电路中开关的作用
L2
S
L1
L2
S1
L1
S
L2
S2
L1
S
　2.　在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
　　在并联电路中，干路开关控制所有用电器，支路开关只能控制所在支路的用电器。
串并联电路中开关的作用
L2
L1
S1
S2
S
串联电路、并联电路的特点总结
电路名称 串联电路　　 并联电路　　
连接 特点　　 逐个顺次（首尾）连接 并列（首首、尾尾）连接
电流 路径　　 只有一条路径　　 有两条或两条以上路径　　
用电器间是否 相互影响　 各用电器互相影响 各用电器之间不影响　
开关作用　 控制整个电路所有用电器，与位置无关 干路开关控制整个电路所有用电器，支路开关控制所在支路的用电器
　　家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
（三）生活中的电路
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。
归纳小结
1.串联电路知识结构方框图
串
联
电
路
连接特点
工作特点
开关的
控制特点
依次逐个相连，无分支。
各用电器工作有关联，
任意一个用电器不工
作，其他用电器均停
止工作。
一只开关可控制各用
电器工作，且与开关
的位置无关。
2、并联电路知识结构方框图
工作特点
并联电路
连接特点
开关的控
制特点
各用电器（包括跟用电
器相连的开关）各自接
在电路两点之间。
某一条支路断开时，其
他支路上的用电器照常
工作。
干路上的开关可以控制
所有用电器，而支路上
的开关只能控制所在支
路上的用电器。
强化训练
　　1．根据电路图连接实物电路。（注意连线不要交叉）
L1
L2
S1
S2
干电池
1．5 ＋
干电池
1．5 ＋
L1
L2
S1
S2
　　2．如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ）
L2
L1
S
L3
L2
S
L3
L2
L1
L3
S
S
L2
L1
L3
A
B
C
D
A
L1
　　3．开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
