第1节　电压
第十六章 电压 电阻
第1节 电压
1、电源是提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV）

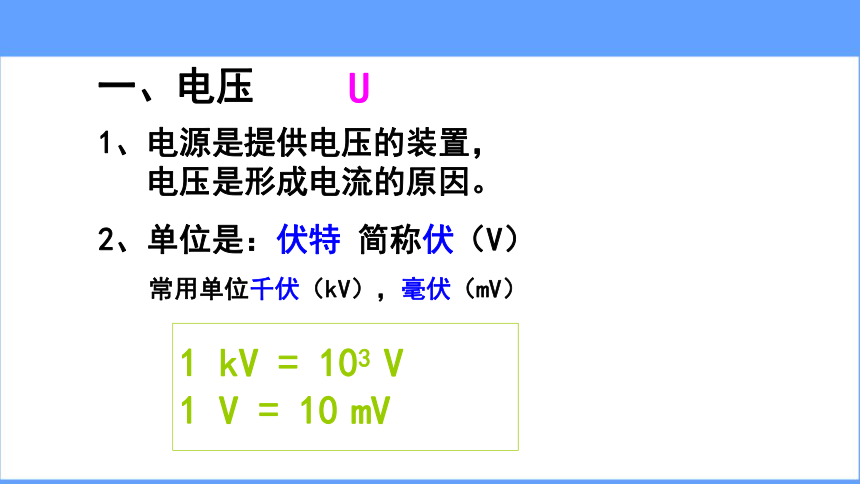

一、电压
U
1 kV = 103 V
1 V = 10 mV

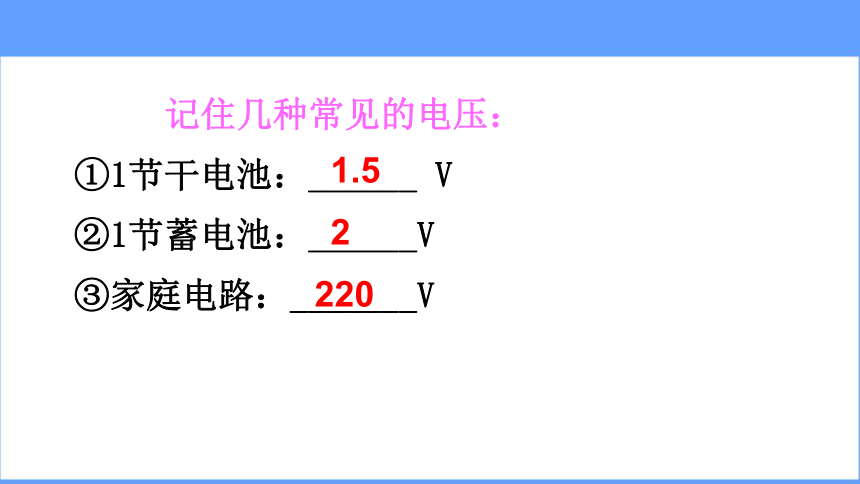

记住几种常见的电压：
①1节干电池：______ V
②1节蓄电池：______V
③家庭电路：_______V
1.5
2
220

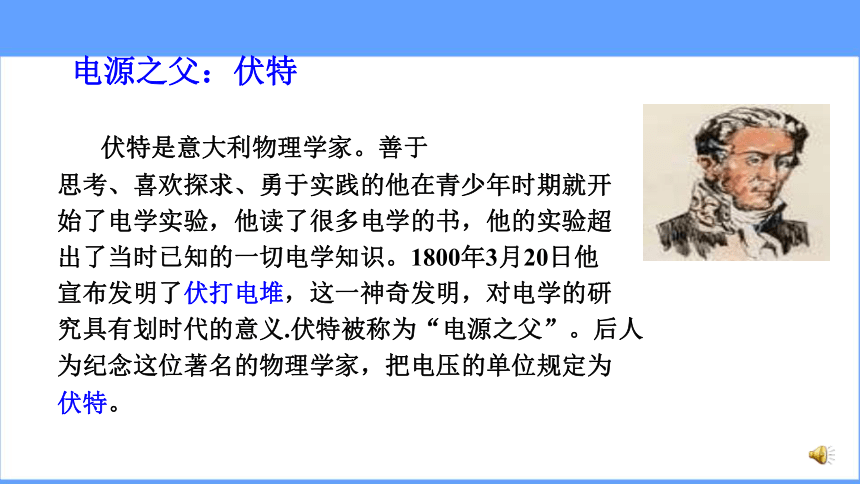

电源之父：伏特
伏特是意大利物理学家。善于
思考、喜欢探求、勇于实践的他在青少年时期就开
始了电学实验，他读了很多电学的书，他的实验超
出了当时已知的一切电学知识。1800年3月20日他
宣布发明了伏打电堆，这一神奇发明，对电学的研
究具有划时代的意义.伏特被称为“电源之父”。后人
为纪念这位著名的物理学家，把电压的单位规定为
伏特。

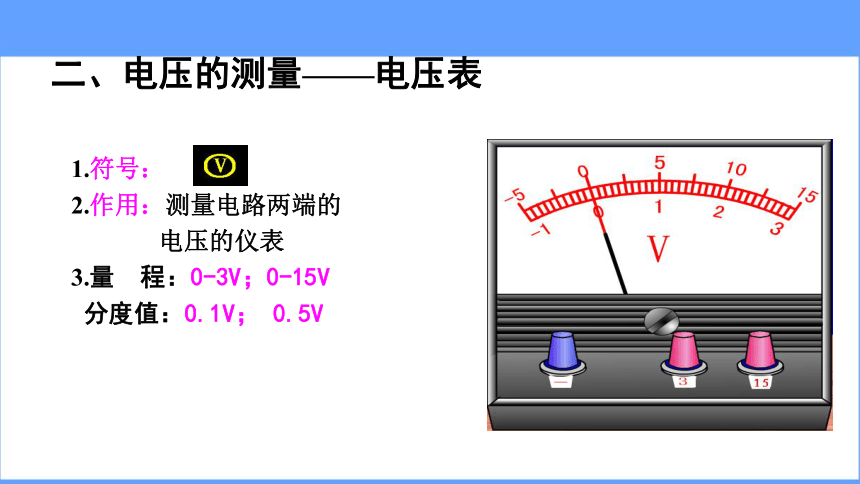

二、电压的测量——电压表
1.符号：
2.作用：测量电路两端的
电压的仪表
3.量 程：0-3V；0-15V
分度值：0.1V； 0.5V

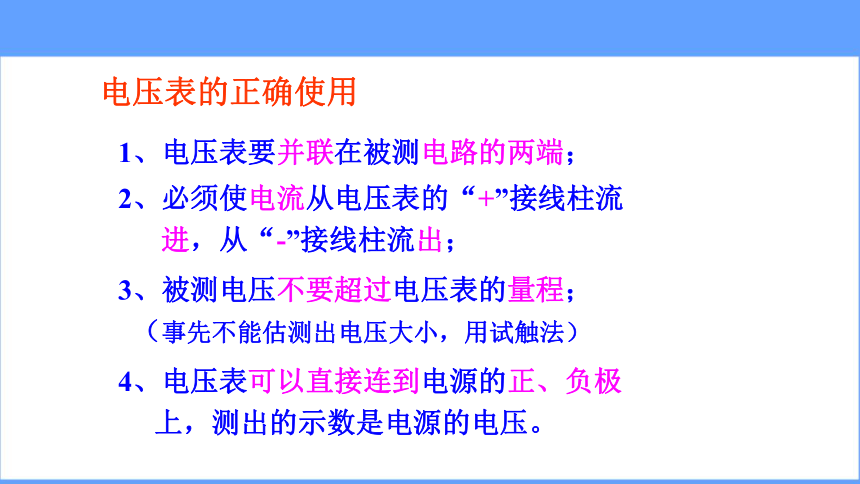

电压表的正确使用
1、电压表要并联在被测电路的两端；
2、必须使电流从电压表的“+”接线柱流
进，从“-”接线柱流出；
3、被测电压不要超过电压表的量程；
（事先不能估测出电压大小，用试触法）
4、电压表可以直接连到电源的正、负极
上，测出的示数是电源的电压。

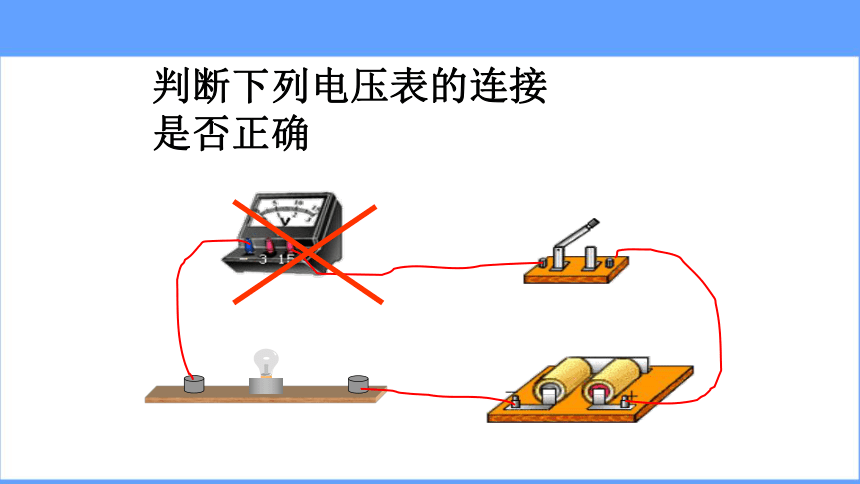

判断下列电压表的连接 是否正确
判断下列电压表分别测的
是哪里的电压？
L1
L2
电压表 电流表
不同点 必须并联接入待测电路两端 必须串联接入待测电路
可以直接接在电源两极上 此时示数即为电源电压 绝对不允许将电流表的两个接线柱直接接在电源的两极上，否则会烧毁电流表或损坏电源
相同点 都要注意零点校正 “+”“-”接线柱的接法，电流从“+”进“-”出 都需要先认清每个大格和每个小格表示的值，然后再读数. 一、电压
1.要让一段电路中有电流,它的两端就要有　　　。电源的作用就是给用电器两端提供　　　。
2.电压的国际单位是　　　　,简称　　,符号是　 　　。常用单位有千伏、毫伏等。1 kV=　　　 V,1 V=　　　　mV。
二、电压的测量
1.电压的高低可以用　　　　　　测量。
2.电压表的使用
(1)电压表要　　　　　在被测电路两端;
(2)要让电流从　　　接线柱流入,从　　　接线柱流出;
(3)被测电压不能超过电压表的　　　　　。
电压
电压
伏特
伏
V
1 000
1 000
电压表
并联
“+”
“-”
量程
电压表的使用
正确使用电压表是本节的难点也是重点,使用前应理解电压表的使用规则。
(1)电压表应并联在被测电路两端。若将电压表串联在电路中,电路就近似地看成开路,电压表有示数,跟它串联的用电器都不能工作。
(2)“+”“-”接线柱的接法要正确。这里“正确”的意思是指电流从“+”接线柱流入,从“-”接线柱流出。若把电流的流向弄反,指针会反向偏转,会把指针碰弯,损坏电压表。
(3)被测电压不能超过电压表的量程,否则电压表会被烧坏。选择量程的方法一是估测被测电压大小,方法二是在不能估测电压大小时,要用大量程试触。
(4)读数时,应明确所使用电压表的量程,认清所使用量程的最小刻度值,由指针所指的位置读出电压表的示数。必要时要进行估读。
(5)电压表可以直接连到电源的正、负两极上,这一点与电流表是绝对不同的,当把电压表直接连在电源两极上时,所测的是电源电压。
【例题】 关于电压表的使用,下列说法中正确的是(　　)
A.电压表既可以与电源并联,也可以与用电器并联
B.电压表直接接在电源两端,会造成电路中电流过大而烧坏电压表
C.使用电压表时,如果选取量程过小,有可能读数不准,如果选取量程过大,有可能烧坏电压表
D.为了避免烧坏电压表,我们使用电压表时应始终选用电压表的大量程
解析:使用电压表时,只要被测电路的电压不超过所选取的量程,量程越小,读数越准确,如果电压较小,但选用大量程,虽然也能测量,但是读数不准确,所以选项C、D错误;电压表可以直接测电源电压,故选项B错误。
答案:A
1
2
3
4
5
一、电压
1.我国家庭电路的电压是(　　)
A.380 V　 B.220 V
C.110 V D.36 V
B
1
2
3
4
5
2.在国际单位制中,电压的单位是(　　)
A.伏特 B.欧姆
C.库仑 D.瓦特
A
解析:伏特发明了伏打电池,人们为了纪念他在物理学上作出的贡献,将其名字规定为电压的单位。
1
2
3
4
5
3.电压使电路中形成　　　　,　　　　是提供电压的装置。手机电池的电压一般是　　　　V,合　　　　mV。
电流
电源
3.7
3 700
解析:电源是提供电压的装置,电压是形成电流的条件,电路中要有电流就必须有电压。电压的单位kV、V、mV之间的进率都是
1 000。
1
2
3
4
5
二、电压的测量
4.实验室中常用的一种仪表的表盘示意图如图所示。请写出你从图中得到的两条信息:

(1)　;
(2)　。
解析:本题是一道与电压表知识相关的结论开放题,主要考查同学们的观察能力。
答案:(1)该仪表是一只电压表　(2)该仪表有一个负接线柱和两个正接线柱　(3)该仪表有0~3 V 和 0~15 V两个量程　(4)该仪表此时的示数可能为2 V,也可能是10 V(任选其二即可)
1
2
3
4
5
5.电压表如图所示,若选用“-”和“15”两个接线柱,它的量程是　　　,表盘上每一大格表示　　　　,每一小格表示　　　　,指针所指的示数是　　　　;若选用“-”和“3”两个接线柱,它的量程是　　　,表盘上每一大格表示　　　　,每一小格表示　　　　,指针所指的示数是　　　　。
0~15 V
5 V
0.5 V
9 V
0~3 V
1 V
0.1 V
1.8 V
