第十六章 电压 电阻
第2节 探究串并联电路的电压规律

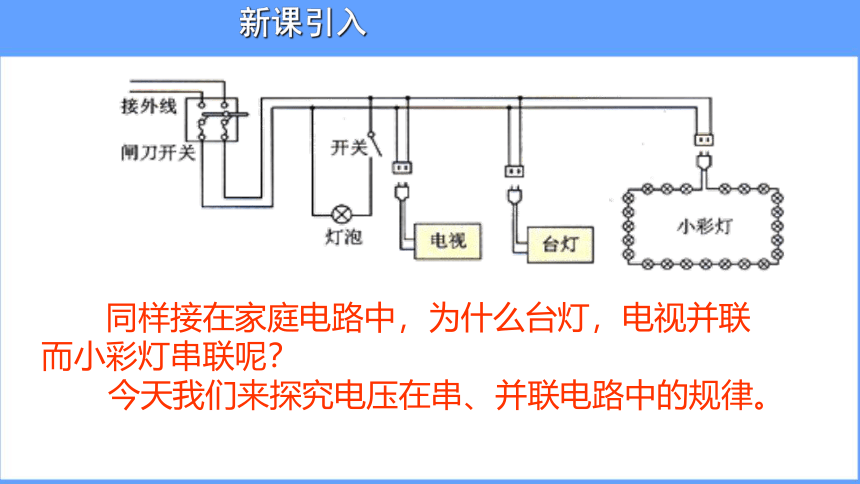

同样接在家庭电路中，为什么台灯，电视并联而小彩灯串联呢？
今天我们来探究电压在串、并联电路中的规律。
新课引入

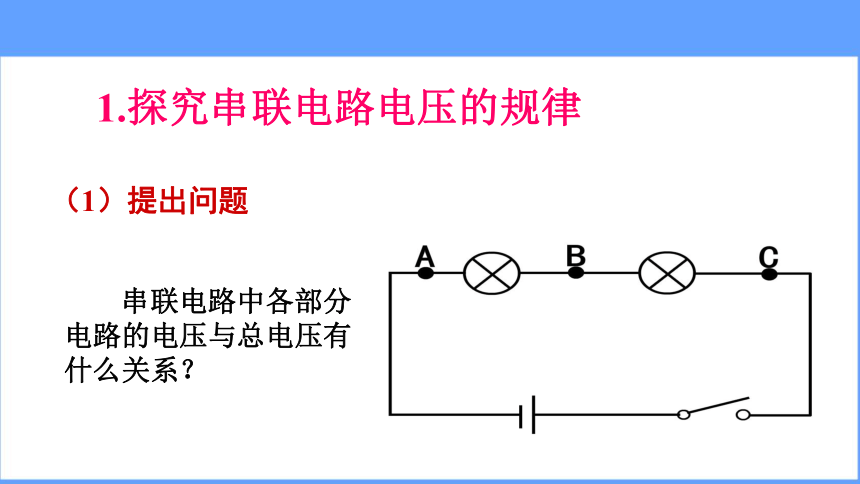

1.探究串联电路电压的规律
（1）提出问题
串联电路中各部分电路的电压与总电压有什么关系？

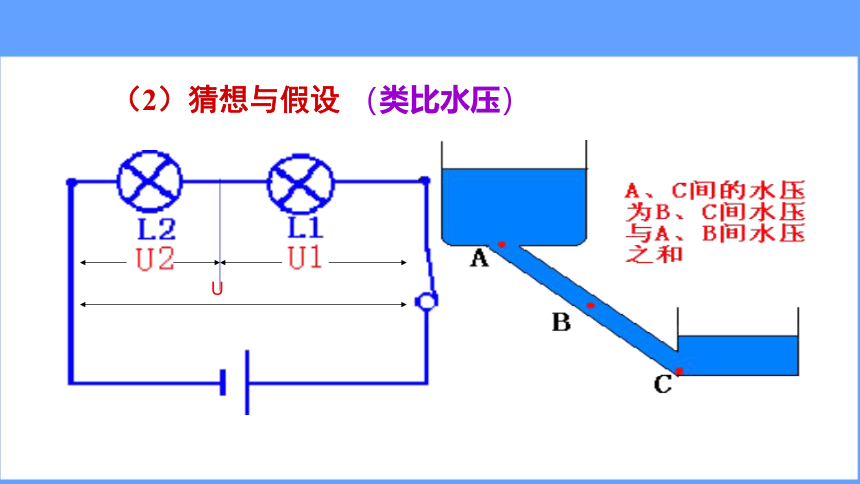

（2）猜想与假设 （类比水压）
U

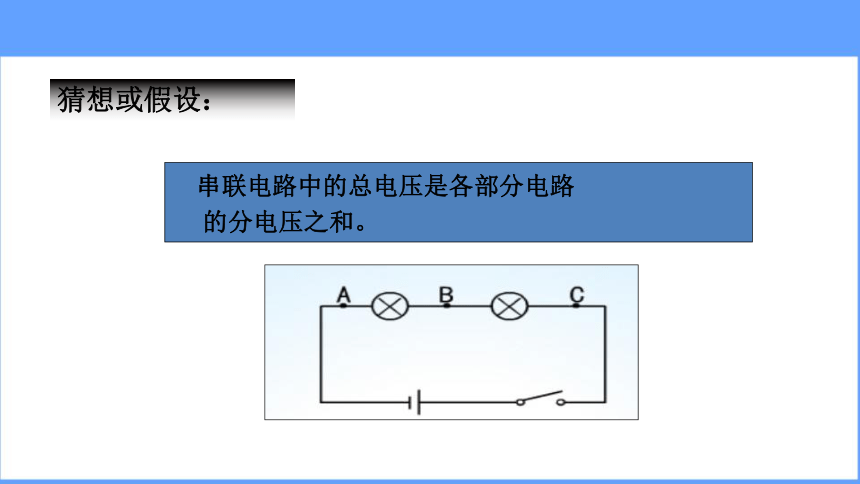

猜想或假设：
　串联电路中的总电压是各部分电路
的分电压之和。

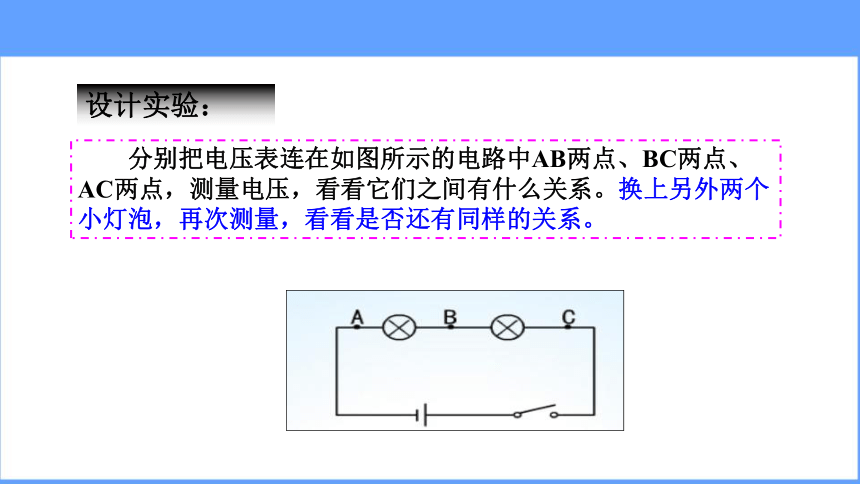

设计实验：
　　分别把电压表连在如图所示的电路中AB两点、BC两点、AC两点，测量电压，看看它们之间有什么关系。换上另外两个小灯泡，再次测量，看看是否还有同样的关系。
探究串联电路的电压规律
A
B
C

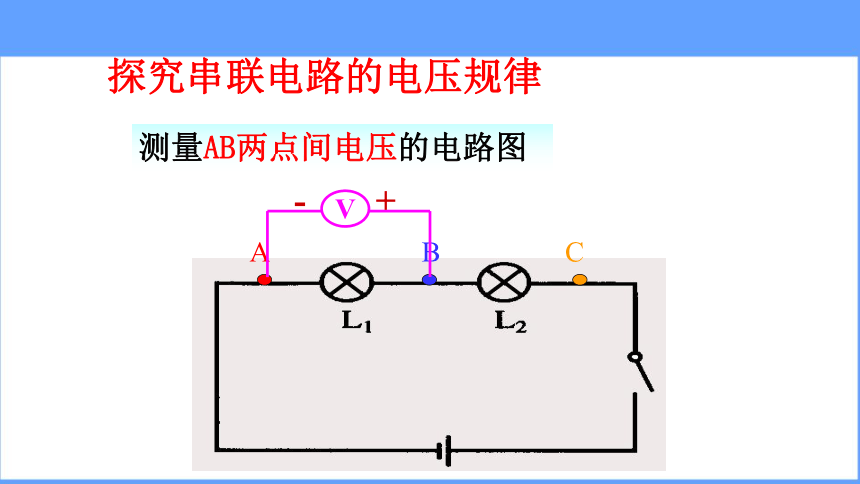

测量AB两点间电压的电路图
+
-
V
探究串联电路的电压规律
A
B
C

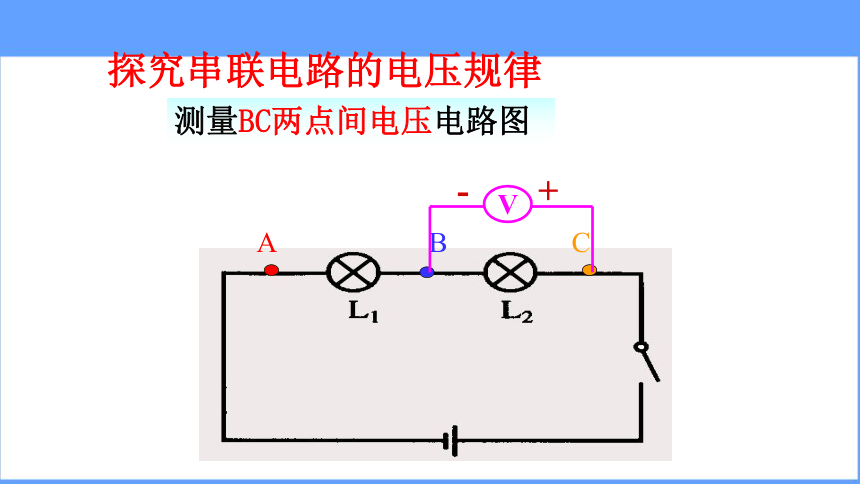

测量BC两点间电压电路图
+
-
V
探究串联电路的电压规律
A
B
C

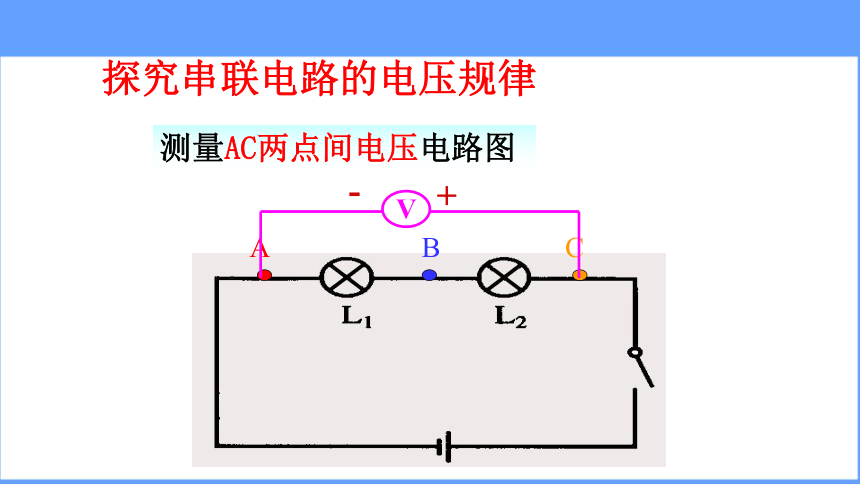

测量AC两点间电压电路图
+
-
V
实验结果记录表：
AB间的电压
（V） BC 间的电压
（V） AC间的电压
（V）
第一次测量
第二次测量
A
B
C
UAC=UAB +UBC
（5）分析和论证
串联电路两端的总电压等于各部分电压之和。
（6）交流评估
实验设计有没有不合理的地方？操作中有没有失误？测量数据和所得的结论是不是可靠？
U1+U2=U3
串联电路的电压规律
串联电路两端的总电压等于各部分电路两端电压之和
即 U总 = U1 +U2
2.并联电路电压的规律
（1）提出问题
并联电路两端的总电压跟各个支路两端的电压有什么关系？
（2）猜想或假设（仿照水压）
探究并联电路的电压规律
测第一条支路两端的电压的电路图
+
-
V
+
-
V
测第二条支路两端的电压的电路图
测并联电路总电压的电路图
+
-
V
（3）设计实验——电路图
测量L1两端的电压
测量L2两端的电压
总电压
（4）进行实验
L1两端的电压U1 （ V） L2两端的电压U2 （V） 总电压
U总（V）
第一次测量
第二次测量
两个灯泡并联的实验记录
（5）分析和论证
（6）交流评估
并联电路两端的总电压等于各支路两端的电压。
U1 = U2 = U总
并联电路的电压规律
并联电路两端的总电压与各支路两端电压相等
即 U总=U1 =U2
探究串联电池组的电压规律
V
+
-
V
+
-
串联电池组的电压等于各节电池的
电压之和。
U总=U1 +U2+U3
探究并联电池组的电压规律
V
+
-
V
+
-
并联电池组的电压等于每节电池的电压。
U=U1= U2 =U3
串联电路的总电压等于各部分电路两端的电压之和U1+U2=U；
并联电路中，各支路两端的电压等于总电压 U1=U2=U。
1. 如图所示，电源电压为3V，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ）
A. 1V、2V
B. 1V、1V
C. 2V、1V
D. 无法确定
C
2.如图所示，电源电压为9V，且保持不变，开关S闭合后，电压表的示数为6V．则 ( )
A．L1两端的电压为3V
B．L1两端的电压为6V
C．L2两端的电压为3V
D．L2两端的电压为9V
3.如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端电压为____V，灯L2两端电压为____V，电源电压为____V。
1.5
3
4.5
