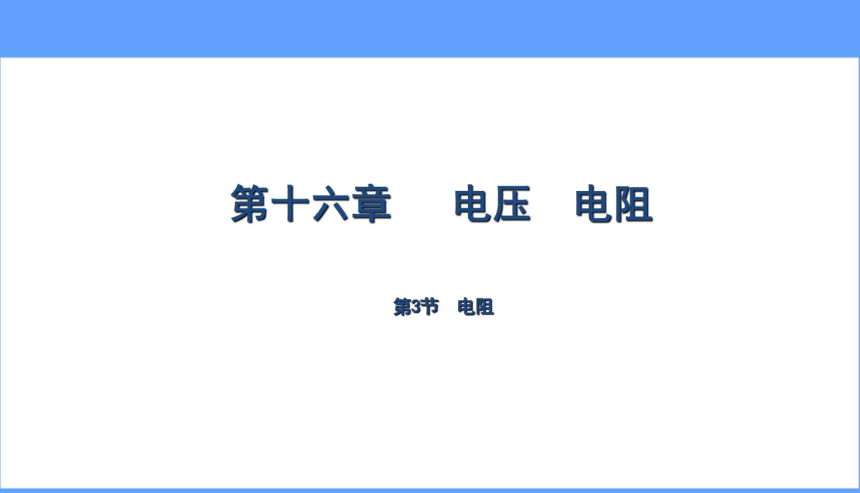

第十六章 电压 电阻
第3节 电阻

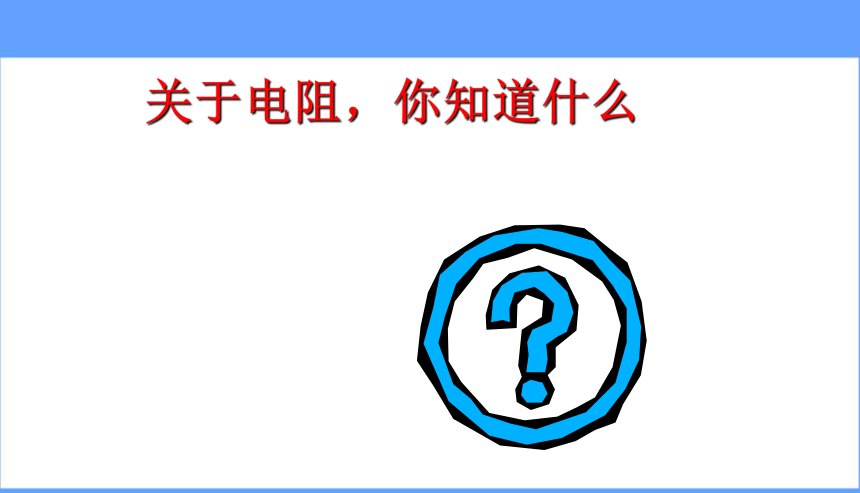

关于电阻，你知道什么

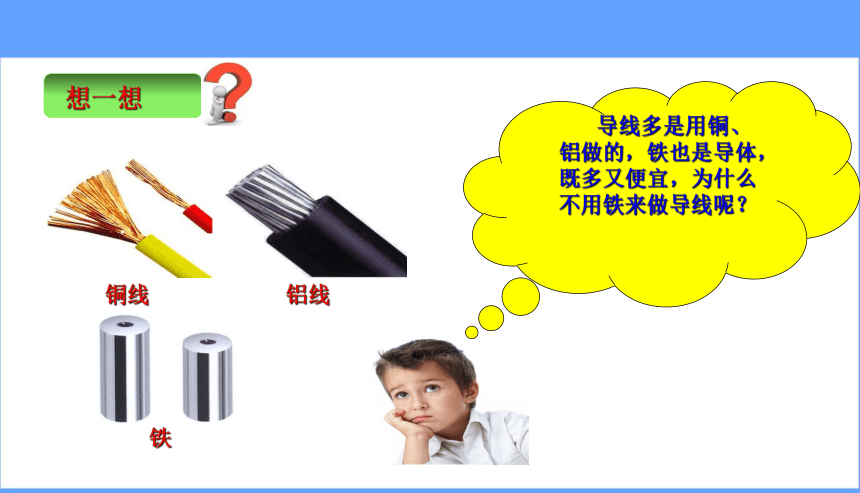

铜线 铝线
铁
想一想
导线多是用铜、铝做的，铁也是导体，既多又便宜，为什么不用铁来做导线呢？

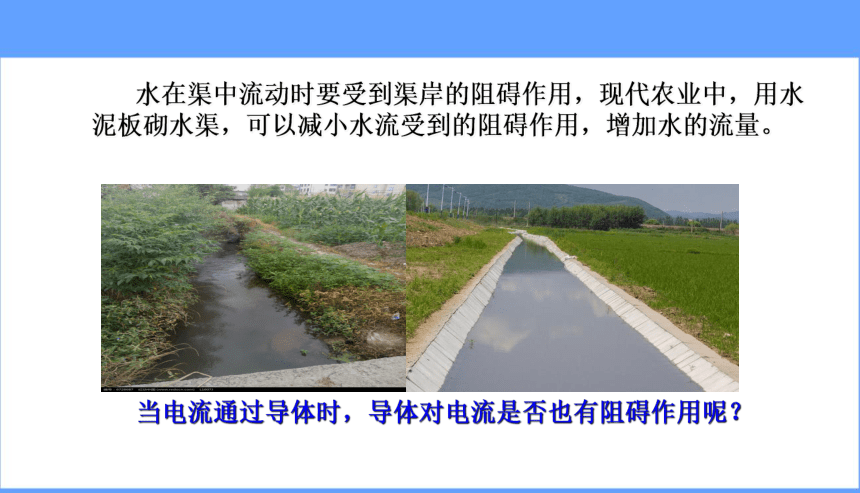

水在渠中流动时要受到渠岸的阻碍作用，现代农业中，用水泥板砌水渠，可以减小水流受到的阻碍作用，增加水的流量。
当电流通过导体时，导体对电流是否也有阻碍作用呢？

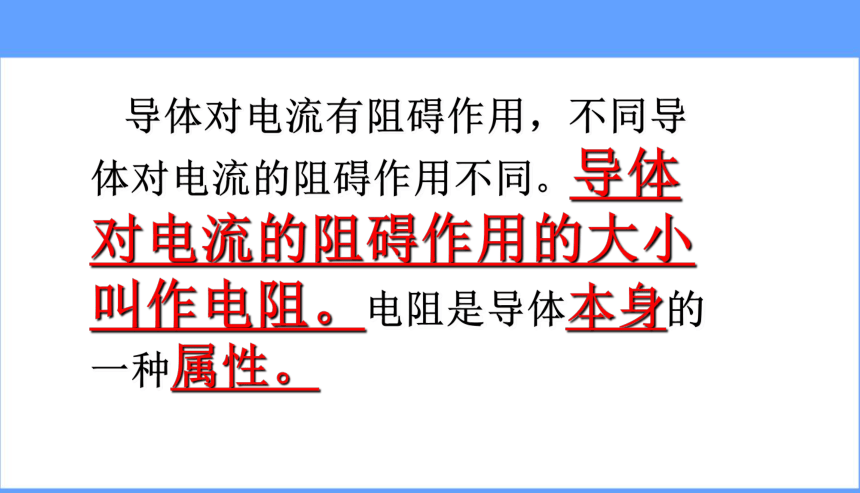

导体对电流有阻碍作用，不同导体对电流的阻碍作用不同。导体对电流的阻碍作用的大小叫作电阻。电阻是导体本身的一种属性。

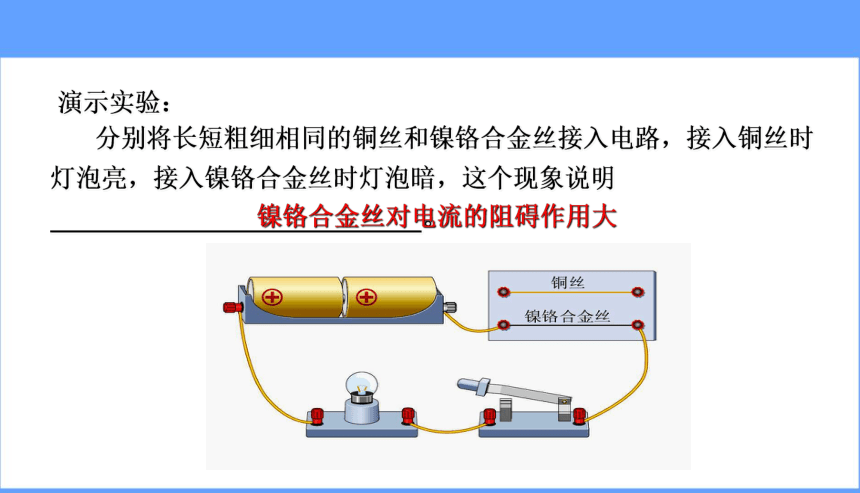

演示实验：
分别将长短粗细相同的铜丝和镍铬合金丝接入电路，接入铜丝时灯泡亮，接入镍铬合金丝时灯泡暗，这个现象说明_____________________________。
镍铬合金丝对电流的阻碍作用大

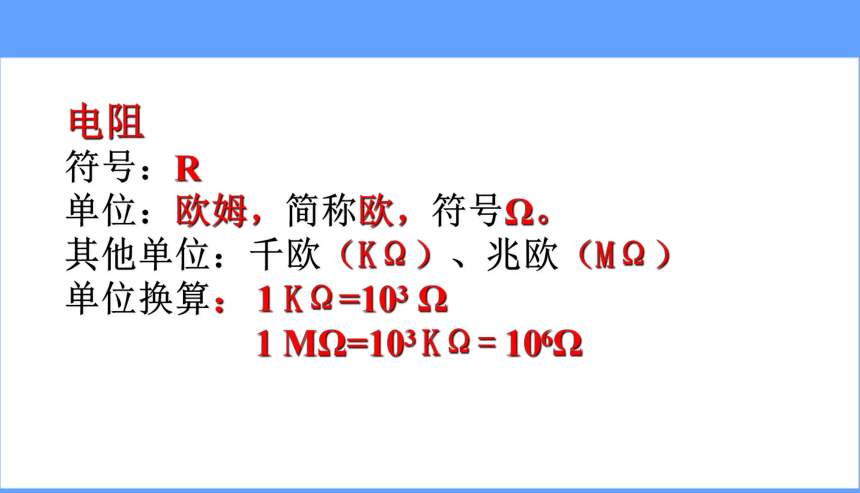

电阻
符号：R
单位：欧姆，简称欧，符号Ω。
其他单位：千欧（KΩ）、兆欧（MΩ）
单位换算： 1 KΩ=103 Ω
1 MΩ=103 KΩ= 106Ω

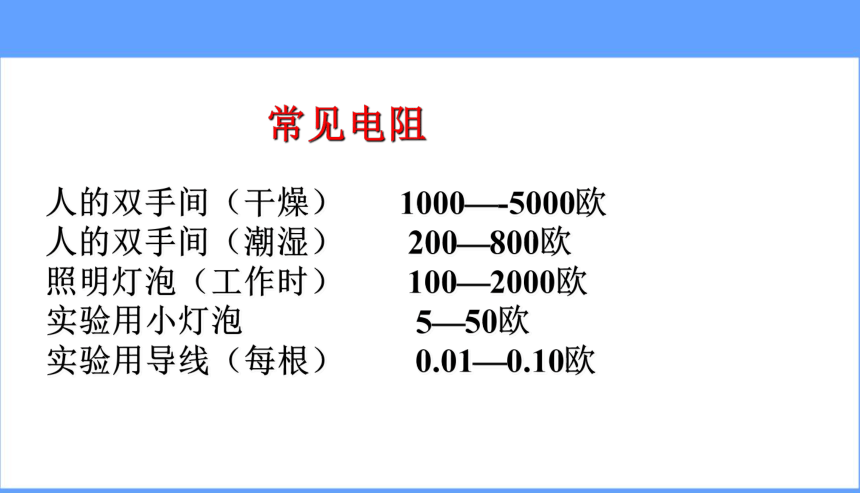

常见电阻
人的双手间（干燥） 1000—-5000欧
人的双手间（潮湿） 200—800欧
照明灯泡（工作时） 100—2000欧
实验用小灯泡 5—50欧
实验用导线（每根） 0.01—0.10欧
　　电阻器
　　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。
●电阻的大小是否跟导线的长度有关；
●电阻的大小是否跟导线的粗细有关；
●电阻的大小是否跟导线的材料有关；
电阻的大小与哪些因素有关？
A
A
B
控制变量法和转换法
探究影响电阻大小的因素
问 题：
实验方案：
实验方法：
猜 想：
结论：长度、横截面积相同时，导体的电阻与导体材料有关。
结论：材料、横截面积相同时，导体的电阻与长度有关。
结论：材料、长度相同时，导体的电阻与横截面积有关；
进行实验：
结论：导体的电阻与导体的温度有关。
这样来做，实验更简单
①
②
③
④
结论：电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积，还受温度影响。
解释：
①既然电阻是导体的性质，所以，在常温下，任何导体都有电阻，不管导体是否接入电路
②导体的电阻与导体长度成正比，与导体的横截面积成反比
③在比较电阻的大小时，只考虑这四大因素，电阻与电压和电流无关
④本实验采用的方法是控制变量法和转换法
　　在其他条件相同（长度、横截面积、温度）的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
不同物质的导电能力
半导体
半导体和超导体
有一些材料的导电性介于导体和绝缘体之间叫 半导体，例如硅、锗等，用半导体材料可以制作电子元件二极管、三极管。
二极管具有单向导电性
发光二极管也叫LED，二极管有两个脚，长的是正极，短的是负极，电流正进负出导通，负进正出阻断。
半导体和超导体
各种金属导体中，银的导电性能是最好的，但还是有电阻存在。20世纪初，科学家发现，某些物质在很低的温度时，如铝在-271.76℃以下，铅在-265.95℃以下，电阻就变成了0，这就是超导现象。
如果把超导现象应用于实际，会给人类带来很大的好处。输电导线应用超导材料，可以大大降低由于电阻引起的电能损耗。如果用超导材料制作电子元件，由于没有电阻，不必考虑散热的问题，元件的尺寸可以大大的缩小，进一步实现电子设备的微型化。
1、下列说法正确的是（ ）
A、铜丝的电阻比铁丝的电阻小
B、长导线比短导线的电阻大
C、粗铜丝比细铜丝的电阻小
D、长短相同的铜丝，粗的比细的电阻小
2、一个导体接在3伏的电源上，电阻大小为10欧，
若导体接在1伏的电源上，导体电阻是____欧，
若从电路中取下这个导体，导体的电阻值为____欧。
D
10
10
强化训练
3、在探究物质的导电性时，采用如图所示的电路，用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡会慢慢亮起来，对此，以下叙述正确的是（ ）
A 玻璃芯柱和灯泡是并联的
B 电压表的示数逐渐变小
C 通过灯泡的电流比通过玻璃芯柱的大
D 加热过程中，玻璃芯柱的电阻随温度的升高而减小
D
4、关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计）（ ）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长度相同的导线，粗导线的电阻小
D
你的能量超乎你想象
5．把长10米、电阻为10欧的铜导线平分两等份后，合成一根长5米的铜导线，合并后的铜导线电阻为 ( )
A．10欧 B．20欧 C．40欧 D．2.5欧
D
你的能量超乎你想象
　　1．物理学中，用电阻来表示导体对电流阻碍作用的大小。
　　3．电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积，还受温度影响。
　　2．电阻的单位是欧姆，简称欧，符号Ω。
你学到了什么
