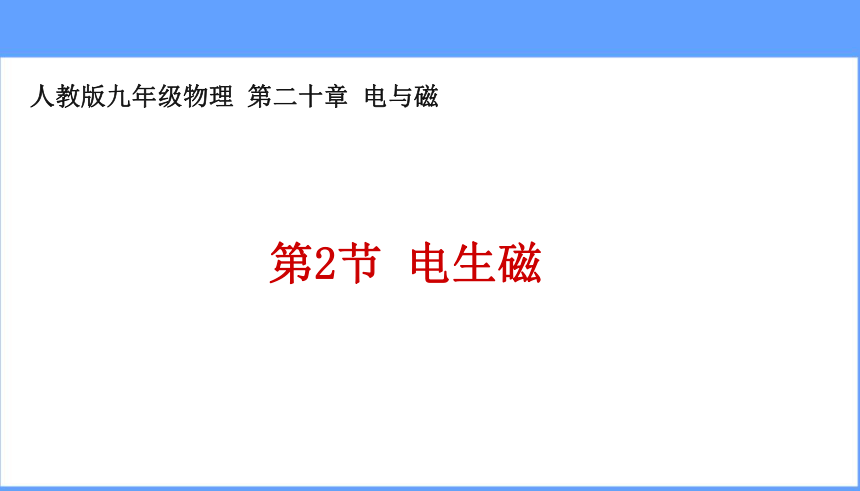

第2节 电生磁
人教版九年级物理 第二十章 电与磁
电现象 磁现象
1 带电体能吸引_____________。 磁体能吸引_________等物质。
2 自然界中存在_____电荷和____电荷。 磁体上存在_____极和_____极。
3 同种电荷相互_____，异种电荷相互_______。 同名磁极相互_____，异名磁极相互_____。
轻小物体
铁钴镍
正
负
南
北
推斥
推斥
吸引
吸引

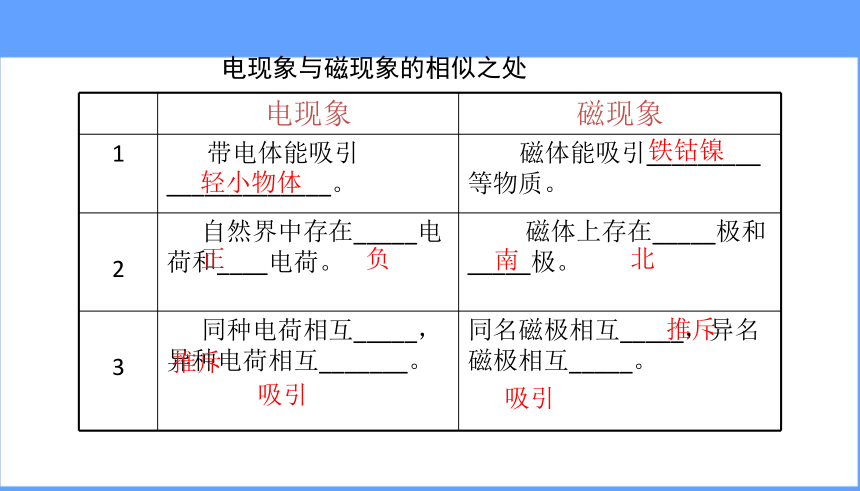

电现象与磁现象的相似之处
奥斯特：丹麦物理学家，他不仅仅是一位著名的物理学家，还是一位优秀的教师．
早在1820年就发现的电流的磁效应，也是世界上第一个发现了电和磁之间存在联系，揭开了物理学史上的一个新纪元．
　　（1）磁针会转动吗？
　　如右图所示，将一枚磁针放置在直导线下，使导线和电池触接，连通电路，观察小磁针的变化。
　　磁针发生转动。
　　这个磁场与地磁场方向不同，所以磁针转动。
　　（2）磁针转动说明了什么？

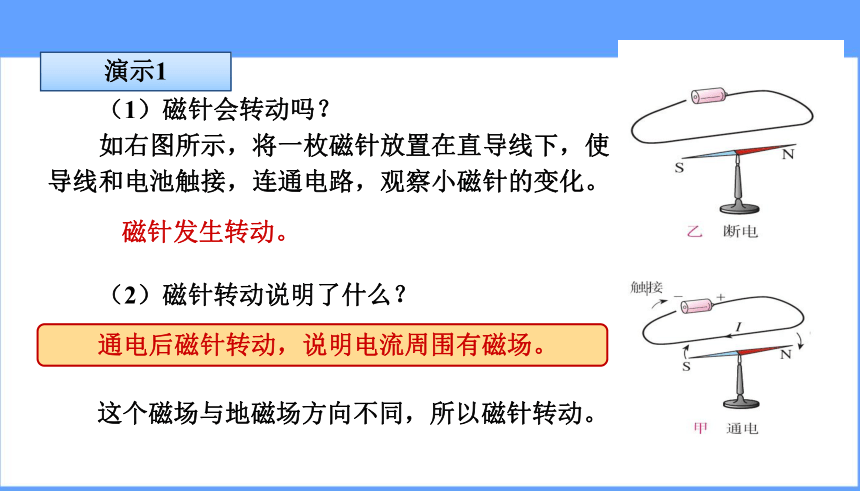

演示1
　　通电后磁针转动，说明电流周围有磁场。
　　磁针转动方向相反。
　　（2）说明什么？
　　（1）磁针会转动吗？
　　改变电流的方向，观察磁针的变化。

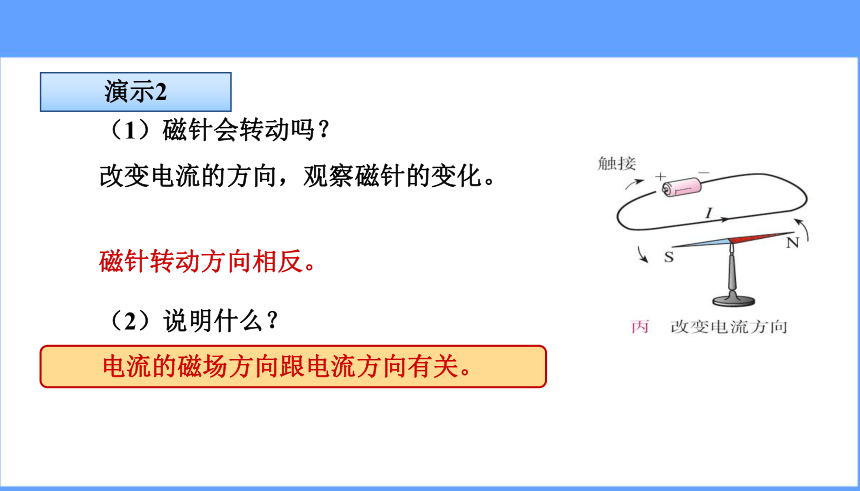

演示2
　　电流的磁场方向跟电流方向有关。

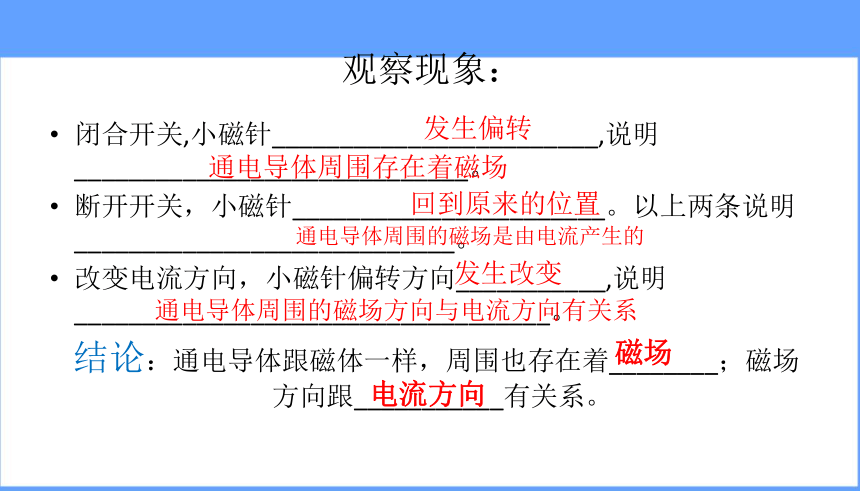

观察现象：
闭合开关,小磁针________________________,说明_____________________________。
断开开关，小磁针_______________________。以上两条说明____________________________。
改变电流方向，小磁针偏转方向___________,说明___________________________________。
结论：通电导体跟磁体一样，周围也存在着________；磁场方向跟___________有关系。
发生偏转
通电导体周围存在着磁场
回到原来的位置
通电导体周围的磁场是由电流产生的
发生改变
通电导体周围的磁场方向与电流方向有关系
磁场
电流方向
　　1．电流的周围存在磁场，电流的磁场方向跟电流方向有关。
　　2．通电导线周围存在与电流方向有关的磁场，这种现象叫做电流的磁效应。

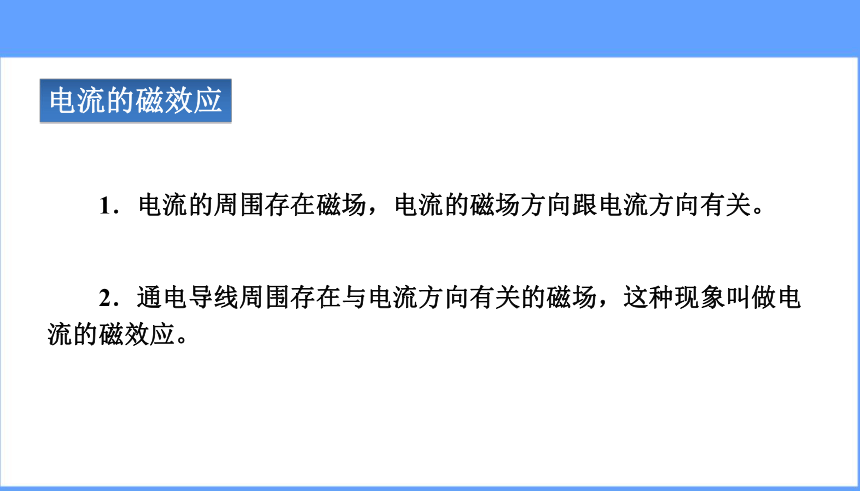

电流的磁效应
　　1．将导线绕在圆筒上，做成螺线管（也叫线圈）。通电后各圈导线磁场产生叠加，磁场增强。
螺线管
二、通电螺线管的磁场
　　探究通电螺线管外部的磁场分布
　　演示：在螺线管的两端各放一个小磁针，在硬纸板上均匀地撒满铁屑。通电后观察指针指向，轻敲纸板，观察铁屑的排列情况。
实　验
　　改变电流方向，两侧小磁针的指向反转。
　　实验：把小磁针放到螺线管周围不同位置，在图上记录磁针N极的方向。
　　结合以上两个实验，对比右图可知：通电螺线管的外部磁场与条形磁体的磁场相似。
　　仔细观察螺线管的绕线方法，并画出示意图，并判断螺线管中电流方向，标示在示意图上。
　　预想可能的不同种情况，小组间交流。
N
S
N
S
N
S
N
S
　　通过实验，判断螺线管的N、S极，并标在图中。
2．实验结论：
　　通电螺线管外部的磁场和条形磁体的磁场一样。
　　通电螺线管两端的极性与其中的电流方向有关。
　　你能用一个巧妙的方法把通电螺线管两端的极性与其中的电流方向的关系表述出来吗？
猴子用右手把一个大螺线管夹在腋下，说：如果电流沿着我右臂所指的方向流动，N 极就在我的前方。
蚂蚁沿着电流方向绕螺线管爬行，说：N 极就在我的左边。
　　用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极。
三、安培定则
右手螺定则：
用右手握螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极
　　1．判断下面螺线管中的N极和S极：
　　2．判断螺线管中的电流方向：
N
S
S
N
N
S
练一练
N
S
S
N
N
N
S
S
甲
乙
丙
丁
通电螺线管的四种情况
电流的磁效应
通电螺线管的磁场
安培定则
课堂小结
