(共40张PPT)
多彩的光
第四章
本章总结提升

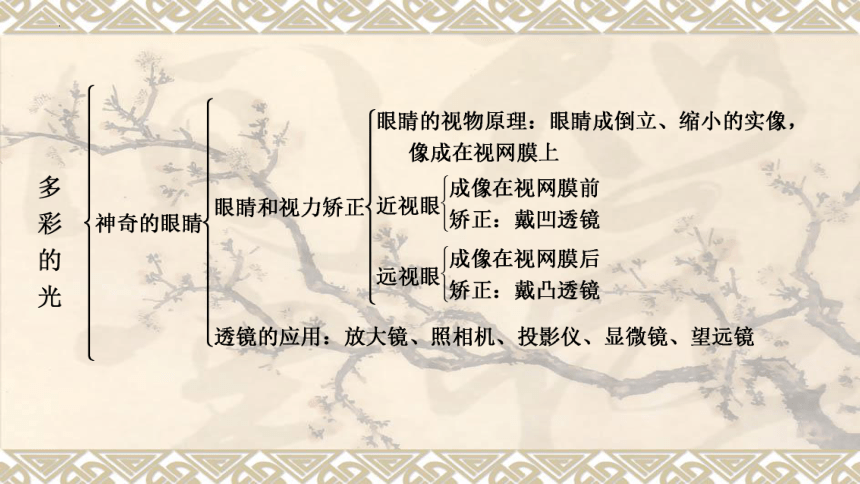

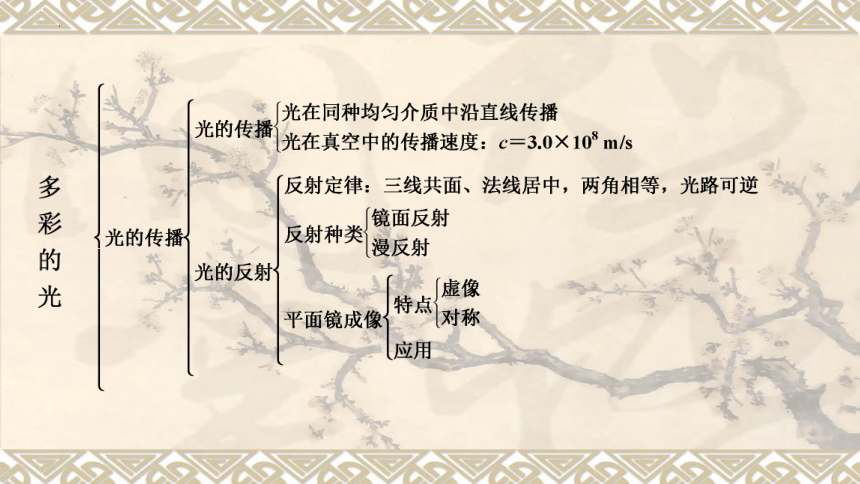

思 维 导 图
整 合 训 练

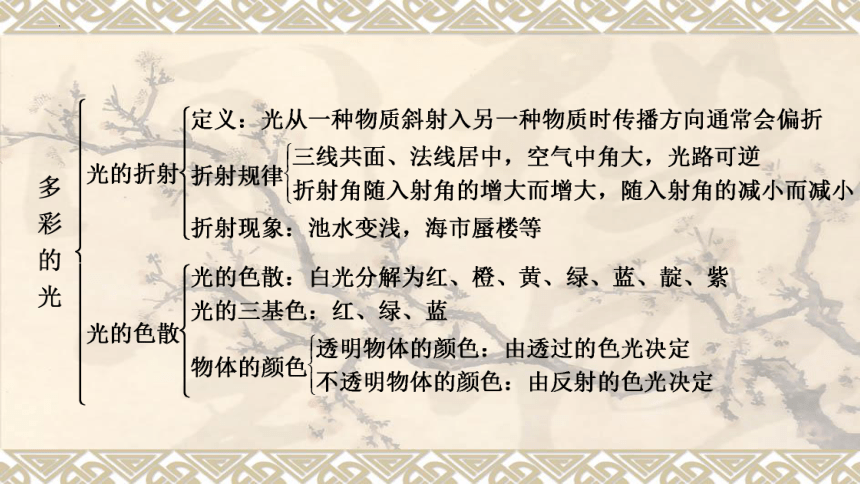

思 维 导 图

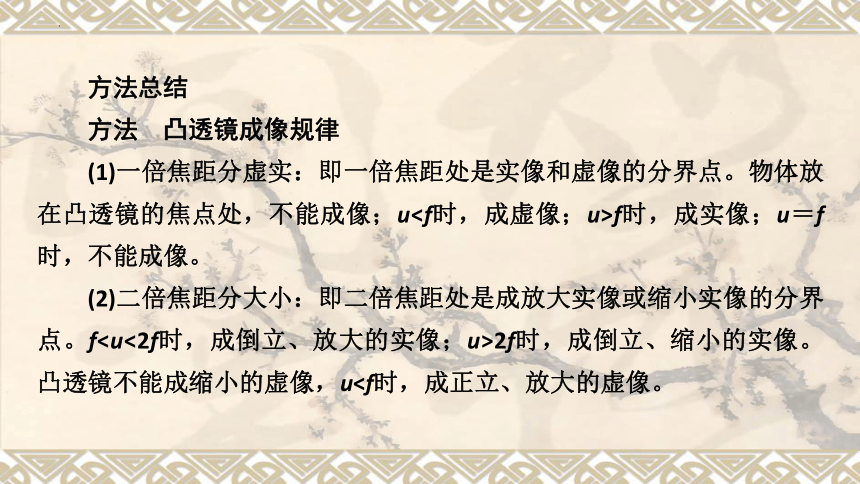

方法总结

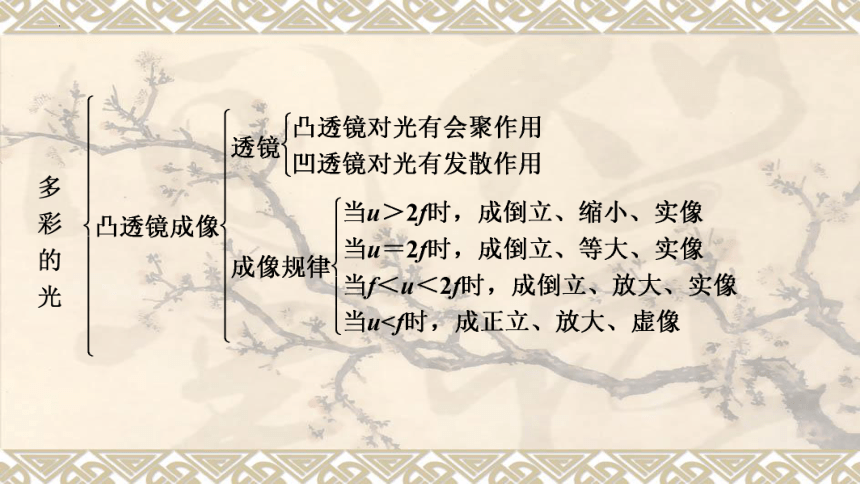

方法　凸透镜成像规律
(1)一倍焦距分虚实：即一倍焦距处是实像和虚像的分界点。物体放在凸透镜的焦点处，不能成像；uf时，成实像；u＝f时，不能成像。
(2)二倍焦距分大小：即二倍焦距处是成放大实像或缩小实像的分界点。f2f时，成倒立、缩小的实像。凸透镜不能成缩小的虚像，u(3)实像总是异侧倒，虚像总是同侧正：凸透镜所成的实像都是倒立的，且像、物位于凸透镜的两侧；虚像都是正立的，且像、物位于凸透镜的同侧。
(4)动态特性：成实像，物近，像远，像变大；成虚像，物近，像近，像变小。物体沿主光轴移动，物、像移动方向一致。凸透镜成实像时，物距减小，像距增大，且像变大；物距增大，像距减小，且像变小。成虚像时，与之相反，即：物近像近像变小。

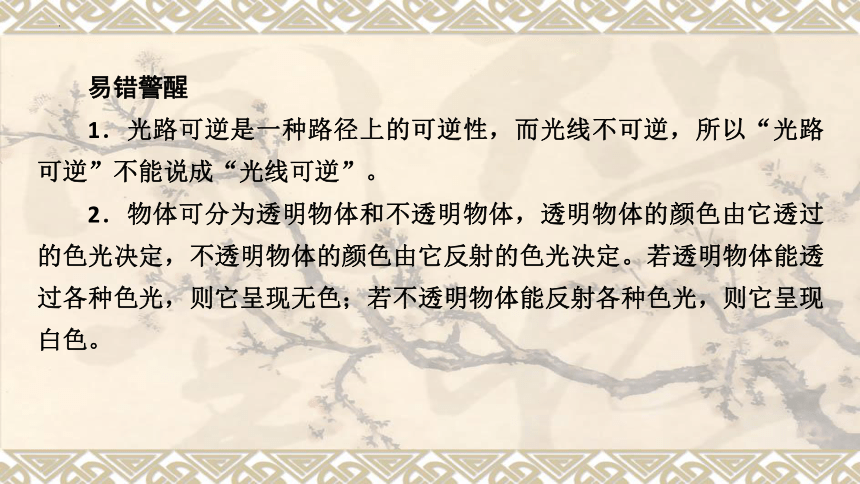

易错警醒
1．光路可逆是一种路径上的可逆性，而光线不可逆，所以“光路可逆”不能说成“光线可逆”。
2．物体可分为透明物体和不透明物体，透明物体的颜色由它透过的色光决定，不透明物体的颜色由它反射的色光决定。若透明物体能透过各种色光，则它呈现无色；若不透明物体能反射各种色光，则它呈现白色。

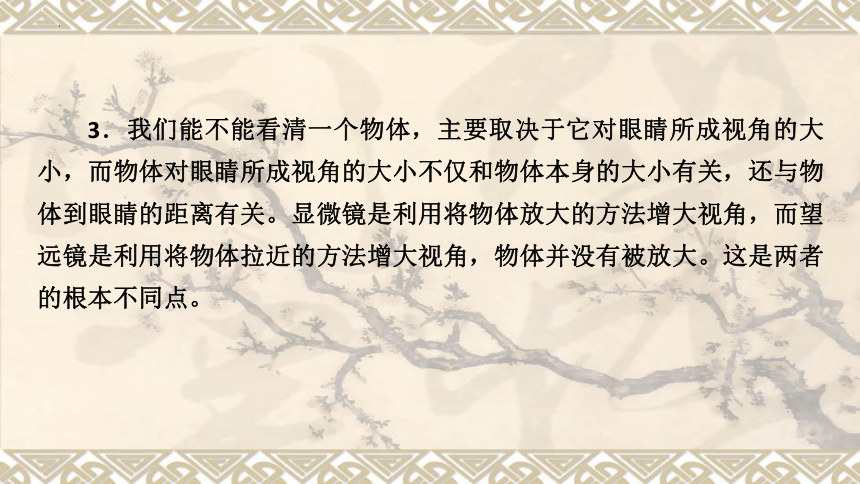

3．我们能不能看清一个物体，主要取决于它对眼睛所成视角的大小，而物体对眼睛所成视角的大小不仅和物体本身的大小有关，还与物体到眼睛的距离有关。显微镜是利用将物体放大的方法增大视角，而望远镜是利用将物体拉近的方法增大视角，物体并没有被放大。这是两者的根本不同点。
整 合 训 练
热点一　光现象识别
1．2020年6月21日，全国多地都观测到如图所示的“金边日食”，能解释“日食”形成的是 (　　)
A．光的反射
B．光的折射
C．平面镜成像
D．光的直线传播
D　
2．(哈尔滨中考)如图所示现象中，属于光的直线传播形成的是 (　　)
A　
3．(北京中考)为了观察光的直线传播，将一束单色光从玻璃槽的外侧由左侧倾斜向上射入盐水中，但光在盐水中并不是沿着直线传播，而是发生了弯曲，如图所示。这是由于 (　　)
A．光从空气到玻璃发生了折射
B．盐水不均匀使光发生了弯曲
C．光发生了色散
D．光从玻璃到盐水发生了折射
B　
热点二　光的反射
4．如图所示的四个光路图中，MM′为平面镜，PO为入射光线，ON为法线，入射角∠PON等于60°，其中符合光的反射定律的光路图(　　)
A　
5．夜间开车时汽车灯光能照亮前方的柏油马路，使司机能看清路面，但刚下过雨路面潮湿时，司机却几乎看不到路面被照亮，甚至感觉自己车灯未开，可是当对面的车辆靠近时，却发现路面被照亮了。以下判断正确的是 (　　)
A．路面潮湿，将光线全部吸收了
B．路面被照亮后成为了光源
C．灯光在潮湿的路面上主要发生了漫反射
D．灯光在潮湿的路面上主要发生了镜面反射
D　
6．如图所示，固定在水面上方的光源S发出一束光线经水面反射后在光屏上有一个光斑A，已知光束与水面的夹角为40°，S′是光源经水面反射所成的像。下列说法正确的是 (　　)
A．反射角的大小为40°
B．当水面升高时，反射角将变大
C．当水面升高时，光斑A将向右移动
D．当水面升高时，S′到水面的距离变小
D　
7．光的反射遵循反射定律，用激光笔以20°入射角射入平面镜，若保持激光笔不动，要让反射光线顺时针转动60°，则要让平面镜____(选填“顺”或“逆”)时针转动________。
8．“鲤鱼跃龙门”寄托着人们祈盼飞跃的美好愿望。当鲤鱼离开水面向上跃起的过程中，它在水中所成的像与水面的距离______，像的大小______(均选填“变大”“变小”或“不变”)。
顺　
30°　
变大　
不变　
9．如图是小红同学探究“平面镜成像的特点”实验装置。
(1)在实验中用透明的玻璃板代替平面镜，主要目的是________________________，物理学中，这种研究物理问题的方法为____________。
确定(或找到)像的位置　
等效替代法　
(2)在竖立的玻璃板前放一支______(选填“点燃”或“不点燃”)的蜡烛A，可以看到玻璃板后面出现蜡烛的像。小红拿另一支大小相同的蜡烛B在玻璃板后面移动，直到它跟蜡烛A的像完全重合。由此可以得出的结论是____________________。
(3)若实验时不慎将玻璃倾斜，则出现的问题是：________________________________。
点燃　
像与物的大小相等 　
未点燃的蜡烛B与A的像不能重合　
(4)若图中猫的头部位置保持不变，把镜子沿MN截成两半，并分别向两侧平移一段距离，则猫的头部通过左、右两半面镜子 (　　)
A．都不能成像
B．各成半个像，合起来成一个完整的像
C．都成完整的像，且两个像在同一位置
D．都成完整的像，且两个像在不同位置
C　
热点三　光的折射
10．能正确反映水中的筷子看起来向上偏折的光路是(　　)
C　
11．下列现象中，属于光的折射现象的是 (　　)
①插入水中的筷子，看上去好像折断了；②阳光下，立竿见影；③站在岸边看见水中的鱼群和水草；④从平面镜中看见自己；⑤青山倒映在湖水中；⑥凸透镜成像。
A．①③⑥ B．③④⑥
C．①②④ D．①③⑤
A　
12．某校新建成一个喷水池，在池底安装了一只射灯。射灯发出的一束光照在右边的池壁上，当池内无水时，站在池旁左边的人。看到在S点形成一个亮斑，如图所示，现往池内灌水，水面升至a位置时，人看到亮斑的位置在P点；若水面升至b位置时，人看到亮斑的位置在Q点，则 (　　)
A．P点在S点的下方，Q点在S点的上方
B．P点在S点的上方，Q点在S点的下方
C．P点在S点的上方，Q点在S点的上方
D．P点在S点的下方，Q点在S点的下方
A　
13．小华陪爷爷去湖里叉鱼，看到了河里游动的小鱼和自己的倒影，根据这个情景回答如下问题：
(1)小华看到“鱼”的比实际位置______了(选填“升高”或“降低”)，这是光的______现象造成的。若小华将电筒光对着看到的“鱼”射入，____(选填“能”或“不能”)照亮鱼。
(2)小华看到自己的倒影是____像(选填“实”或“虚”)，如果小华到水面的距离是2 m，则像到水面的距离______2 m(选填“大于”“小于”或“等于”)。
升高　
折射　
能　
虚　
等于　
14．如图所示，是一条鱼跃出水面，咬食荷花的画面，鱼在水中看到荷花，此时光从空气中斜射入____中，鱼要准确的咬到荷花，应该跃向看到的荷花所在的位置______(选填“下方”“上方”或“本身”)。
水　
下方　
15．如图所示，一只烧杯中装有半杯水，放在水平木板AB上，一束光线与水面成45°角斜射向水面，往杯里加水，则光斑移动的速度____水位上升的速度(选填“>”“＝”或“<”)。在B端下方垫一个小木块C，使木板倾斜一个小的角度，则折射光线__________(选填“顺时针方向旋转”“方向不变”或“逆时针方向旋转”)。
＜　
方向不变　
热点四　凸透镜成像
16．(苏州中考)如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至40 cm刻度处，移动光屏，在光屏上能观察到 (　　)
A．倒立、缩小的实像
B．倒立、放大的实像
C．正立、放大的实像
D．光屏上不能呈现像
D　
17．(青海中考)在做“探究凸透镜成像规律”的实验中，小敏所在的小组利用如图甲所示的装置，测出凸透镜的焦距，正确安装并调节实验装置后，在光屏上得到一个清晰的像，如图乙所示。下列说法中正确的是 (　　)
A．由图甲可知该凸透镜的焦距是40 cm
B．烛焰在如图乙所示的位置时，成像特点与照相机成像特点相同
C．若烛焰从光具座30 cm刻线处向远离凸透镜方向移动，烛焰所成的像将逐渐变小
D．烛焰在如图乙所示的位置时，若用黑纸片将凸透镜遮挡一半，这时在光屏上只能成半个烛焰的像
答案：C
18．在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。下列说法正确的是 (　　)
A．乙图中成的是倒立放大的实像，符合放大镜的成像原理
B．乙图中成的是倒立放大的实像，符合照相机的成像原理
C．乙图中如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像
D．在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理
答案：D
19．眼睛通过________来改变晶状体的形状。看远处的物体时，睫状体放松，晶状体______，物体射来的光会聚在视网膜上；看近处的物体时，睫状体收缩，晶状体______，对光的__________变大，物体射来的光也会聚在视网膜上。
20．照相机镜头相当于一个凸透镜，凸透镜对光有______作用。拍照时，镜头与被拍摄对象之间的距离应大于__________。某次小明去博物馆参观，想把石碑上的文字拍得更大些，可将照相机的镜头______(选填“远离”或“靠近”)石碑。
睫状体　
变薄　
变厚　
偏折能力　
会聚　
二倍焦距　
靠近　
21．新冠疫情期间，不少学生用手机上网课，长时间盯着屏幕，容易导致视力下降，患上近视眼，图____(选填“甲”或“乙”)是近视眼的光路示意图，人眼的成像原理与________(选填“照相机”“投影仪”或“放大镜”)相同。
乙　
照相机　
22．周华同学在利用光具座进行凸透镜成像的实验探究：
(1)如图甲，凸透镜对光线有会聚作用。她利用平行光测出该凸透镜焦距为__________cm。
11.0　
(2)将蜡烛的烛焰、凸透镜、光屏的中心调整到同一______，点燃蜡烛后，如果像在光屏的上方，凸透镜和光屏的位置不动，则需将蜡烛向____移动。
(3)调整后，把烛焰放在距凸透镜18 cm处时(如图乙)，在凸透镜另一侧前后移动光屏，会在光屏上得到一个清晰的倒立、______的实像；________(填光学仪器)就是利用这一成像规律工作的。
高度　
上　
放大　
投影仪　
(4)在上一小问的基础上，小彦同学将自己的近视眼镜放在凸透镜和光屏之间，如果仍要在光屏上得到清晰的像，光屏应向(选填“靠近”或“远离”)______透镜的方向移动。在老师的指导下，她用课本将凸透镜上半部分挡住，则光屏上的烛焰的像________(选填“完整”“只有烛焰下半部分像”或“只有烛焰上半部分像”)，像的亮度将______(选填“变亮”“变暗”)。
远离　
完整 　
变暗　
